Короткий ответ: панель крепят так, чтобы дверь не перекашивала раму, питание вели отдельной линией с запасом по сечению, кабель ввода фиксировали у гланд и не вели в одном пучке с силовыми к частотникам, корпус и экраны заземляли по правилам шкафа, а USB и сервисный порт оставляли доступными без разборки всей двери.
Панель оператора СТАБУР на объекте живёт годами в пыли, вибрации и при открытой двери шкафа. Ошибки монтажа проявляются не в первый день: мерцает экран, «плывёт» сенсор, пропадает связь после пуска частотника, наладчик не дотягивается до USB. Ниже - практика для шкафа и для поста, без дублирования полного курса по ЭМС: детали по экранам кабелей и контуру заземления - в материалах прошлых статей.
Монтаж на двери шкафа

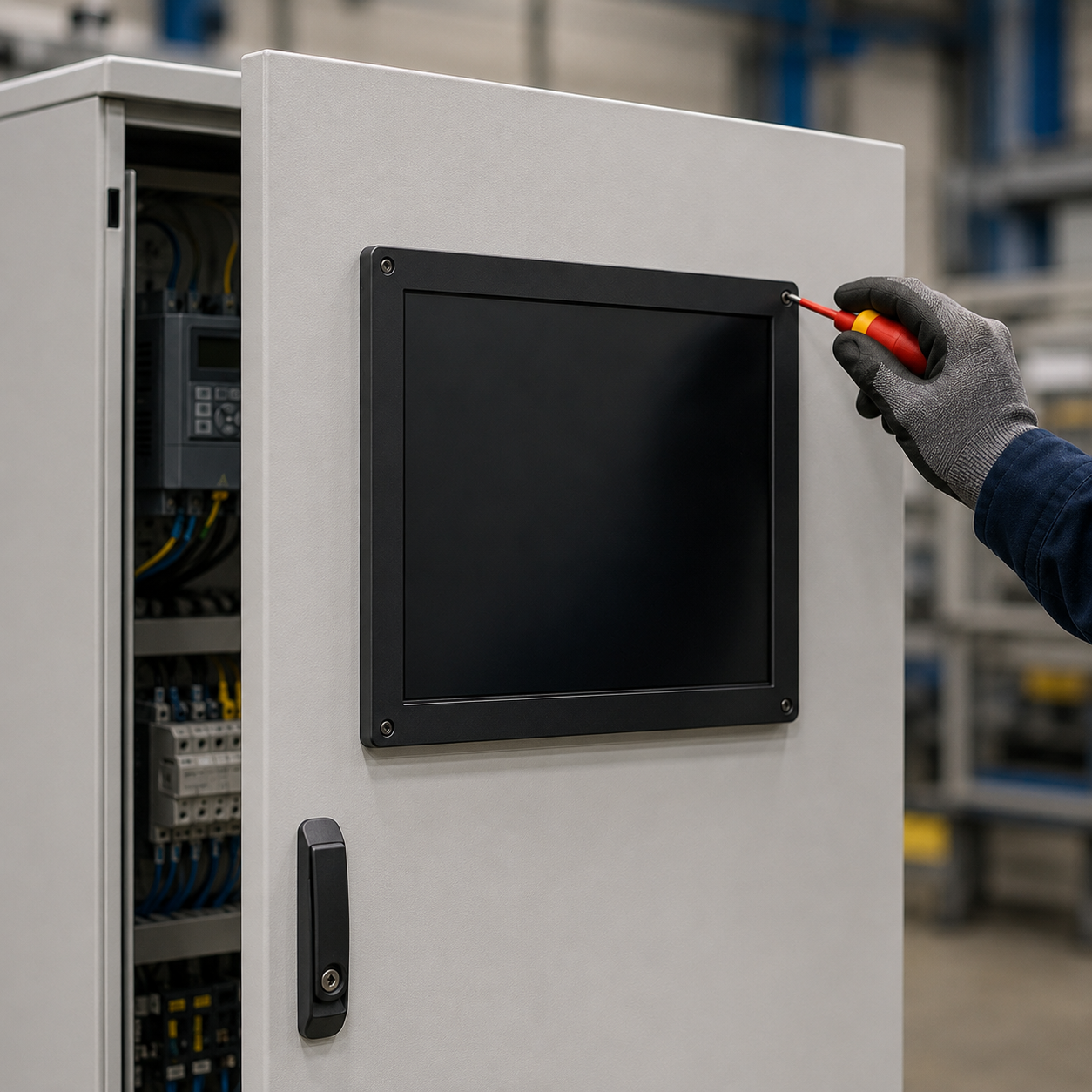

Панель на двери - удобный сервис и обзор с пола. Нагрузка - не только вес дисплея: вибрация, удар при закрывании, перекос петель. Крепление по инструкции производителя: все точки, без «дотянем потом», без саморезов не по резьбе.
Вырез в двери - по шаблону, без заусенцев, которые давят на уплотнение. Степень защиты IP держится рамой и прокладкой, а не герметиком «на глаз». Если дверь уже прогнута - сначала выправить или усилить, иначе сенсор будет ловить ложные нажатия по углам.
Оставьте зазор для тепла: панель сзади не должна упираться в горячие автоматы. Между радиаторами частотников и обратной стороной дисплея - воздух или экран, а не общая «стена» металла без вентиляции.
Монтаж на посту оператора
На посту панель или монитор крепят на поворотное крепление или стойку с регулировкой по высоте - под рост смены. Кабель ввода не должен висеть натяжением на разъём: гибкий сервивный рукав или кабель-канал до стола.
Питание поста - отдельная линия от щита, с учётом ИБП, если регламент требует. Не смешивать с бытовой удлинителькой «на время пуска»: помехи и обрывы потом списывают на ПЛК.
Если на посту браузер на мониторе, а не встроенная панель, см. выбор экрана в шкафу или на посту - монтаж сети и ПК там важнее, чем резка двери шкафа.
Питание
Панель - потребитель 24 В постоянного тока (конкретное значение - в паспорте модели из каталога). Линию питания прокладывают от блока питания шкафа отдельно от силовых цепей, с предохранителом или автоматом по проекту.
Просадка напряжения даёт перезагрузку экрана и потерю связи «как будто ПЛК отвалился». Сечение и длина кабеля считают с запасом; скрутки «в воздухе» на двери - плохая идея: дверь работает как излом.
Общий минус питания ПЛК и панели допустим, если это заложено производителем шкафа; иначе отдельный БП на панель снижает риск «потянуло» при пуске выходов.
Кабель ввода и вводы
В шкаф к панели обычно идут: питание, Ethernet или интерфейс к ПЛК, иногда USB для сервиса. Каждый кабель - со своей гландой, без натяга на плату. На двери - сервисная петля запаса при открытии/закрытии, иначе через полгода отваливается RJ45.
Силовые и сигнальные не ведут в одном неэкранированном жгуте с силовым выходом частотника. Подробный разбор разделения и экранов - в чек-листе монтажника по ЭМС в шкафу.
Маркировка жил у ввода панели облегает пуск: см. маркировку проводников и клемм.
Заземление корпуса
Корпус панели соединяют с PE шкафа коротким проводником по схеме проекта: болт на оцинкованную зону, шайбы, без краски под контактом. «Заземлили экран кабеля где-то в шкафу» - не замена PE рамки панели, если производитель требует отдельный провод.
Контур функционального заземления и то, где сажать экраны сигнальных кабелей у контроллера, разобраны в статье про заземление и экраны в контроллерном шкафу. Панель - крайняя точка; ошибки на вводе в шкаф бьют по экрану так же, как по ПЛК.
Соседство с частотниками и силовой частью
Частотник - источник помех. Панель на двери напротив или рядом с ПЧ без разнесения - частая причина «глючного» Ethernet и сенсора. Минимум: разнести кабели, экранировать, не прокладывать витую пару вдоль силовых шин.
Если экран мерцает только при работе привода - сначала ЭМС и заземление, потом прошивка. Иначе недели уходят на «настройку таймаутов».
Сервисный доступ: USB и наладка
На объектах СТАБУР наладчик часто подключается по USB (в т.ч. RNDIS) для загрузки проекта и диагностики - см. «Первый старт» и техническую документацию. Разъём не должен быть закрыт постоянной накладкой без отверстия; кабель USB не должен ломаться при каждом открытии двери.
Имеет смысл:
•вынести USB на внутреннюю сторону двери или на боковую стенку шкафа с маркировкой «HMI / PLC service»;
•оставить 20–30 см запаса кабеля в шкафу;
•не класть ноутбук на силовые клеммы при открытой двери - регламент безопасности объекта.
На посту сервис - через сеть или отдельный ноутбук; доступ к шкафу всё равно нужен для первичного пуска.
Чек-лист монтажа панели (10 пунктов)
1.Крепление по всем точкам шаблона, дверь без перекоса, уплотнение IP не порвано.
2.Вырез без заусенцев, рамка панели прилегает равномерно.
3.Питание 24 В отдельной линией, сечение и защита по проекту, нет просадки при пуске.
4.Сервисная петля кабелей на двери, гланды без натяга на разъёмы.
5.Силовые и сигнальные разведены; у Ethernet экран по схеме шкафа.
6.PE корпуса панели на шину заземления шкафа по проекту.
7.Панель не прижата тыльной стороной к горячим аппаратам и ПЧ без зазора/вентиляции.
8.Частотники и силовые жгуты не параллельно витой паре на всю длину двери.
9.USB/сервисный порт доступен с маркировкой, запас кабеля в шкафу.
10.После монтажа - проверка связи, сенсора по углам, отсутствия мерцания при работе привода.
Связь с выбором панели и логикой на экране
Монтаж не заменяет выбор диагонали и яркости и не отменяет границу панели и SCADA. Но плохой монтаж убивает даже удачный проект HMI.
FAQ
Можно ли питать панель от USB ПЛК?
Только если это явно допускает документация и по току хватает. На промышленных объектах обычно отдельный БП 24 В.
Нужен ли ИБП на панель?
Зависит от регламента: если при кратком обрыве 220 В смена должна видеть аварию и квитировать - да, или общий ИБП шкафа.
Панель на улице в навесе - те же правила?
Плюс IP, солнце, нагрев холодом. Крепление и УФ-стойкость козырька важнее, чем в сухом зале.
Кто подписывает чек-лист?
Монтажник и представитель АСУ ТП при приёмке шкафа - до выезда на объект.
