Через два года после пуска никто не помнит, «что там красный в жёлобе». Без согласованной маркировки схема в Eplan или AutoCAD Electric превращается в декорацию: по ней нельзя быстро найти клемму, безопасно отключить цепь для ТОиР или понять, куда ушёл резерв. Ниже - как связать монтаж со схемой, выстроить имена, таблички и ревизии, и что считать обязательным минимумом для ТОиР. В конце - пример легенды маркировки как текстовый шаблон для проекта (без ссылок на нормативы, которые нужно подтверждать по актуальной редакции у нормотворца).
Одна правда: маркировка - это часть проекта, а не «наклейки в конце»
Если обозначения на клеммнике и на жиле не совпадают с тем, что в базе данных проекта CAD, обслуживание стоит дороже: каждый выезд превращается в расследование. Поэтому маркировку закладывают в структуру проекта так же, как номера клемм и кросс-модульность.
Практический принцип: каждый проводник, который можно отсоединить, должен быть однозначно узнаваем на схеме и на объекте. Исключения (жгуты заводской сборки) прописывают в ведомости.
Связка со схемой: Eplan, AutoCAD Electric и «бумажный» монтаж
Eplan
В Eplan маркировка опирается на структуру идентификаторов (потенциал, устройство, клемма, соединение). Клеммы получают стабильные позиционные обозначения; проводники - соединения с атрибутами, которые выводятся на отчёты и на этикетки принтера.
Что даёт пользу на объекте:
•клеммные диаграммы и кабельные журналы как источник правды для монтажника;
•единый формат этикеток (клемма, жила, кабель);
•при смене ревизии - сравнение проектов и список затронутых соединений.
AutoCAD Electrical
Смысл тот же: номера проводов и компонентные теги должны совпасть с тем, что напечатано на бирке. Если в чертеже провод называется +24V_KL12-14, а на шкафу «+24», через год это будут две разные вселенные.
Минимальная дисциплина
•Один мастер-проект (или контролируемая копия) с версией и датой.
•Список изменений к ревизии: какие клеммы/кабели затронуты.
•На объекте - наклейка ревизии шкафа (см. ниже), согласованная с документом.
Правила именования: коротко, уникально, без «творчества на месте»
Рекомендуемая логика (адаптируйте под корпоративный стандарт, если он есть):
Кабели поля: Кабель_<откуда>_<куда>_<назначение>
Пример: Кабель_ШУ01_ПУ_Мотор_M01 - не девять разных сокращений для одного и того же поста.
Жилы внутри шкафа: префикс функции + цель.
Пример: DI05_KL12-3 - дискретный вход 5, клемма ряда 12 позиция 3. Либо связка с позицией модуля ПЛК: DI05_X2:5.
Потенциалы: не смешивать «L+» и «+24PLC» на одной визуальной легенде без пояснения - для ТОиР это источник ошибок при подаче напряжения на ремонт.
Цвета жил фиксируют в легенде; цвет не заменяет текстовую маркировку на длинных трассах и после перекоммутации.
Таблички: что полезно иметь на шкафу
•Шилд шкафа: обозначение щита, напряжение(я), ответственный участок, номер ревизии схемы, дата, контакт аварийной службы (если принято на объекте).
•Табличка у клеммных секций: «ряд 1-12 - поле ПУ», «ряд 13-24 - силовая секция» - снижает риск ошибочного отключения.
•Предупреждения у опасных зон: «двойное питание», «не отключать без согласования» - по правилам предприятия.
Для ТОиР важно, чтобы таблички были читаемыми через 5 лет: не маркер на скотче, а UV-стойкая печать или гравировка, крепление без провисания.
Ревизии: как не потерять нить
Практика, которая работает:
1.Ревизия схемы B, дата, краткий перечень изменений в листе изменений (отдельный PDF или лист в комплекте).
2.На шкафу - наклейка: Схема: Prj-ШУ01, рев. B, 2026-05-01.
3.В базе Eplan/ACE - архив предыдущей ревизии и экспорт клеммных списков для сравнения.
Если на объекте висит ревизия A, а у наладчика файл C, первый шаг - сверка, а не «быстро перекинуть провод».
Что обязательно для ТОиР (смысловой минимум)
Без этого сопровождение объекта тратит время на разведку вместо ремонта:

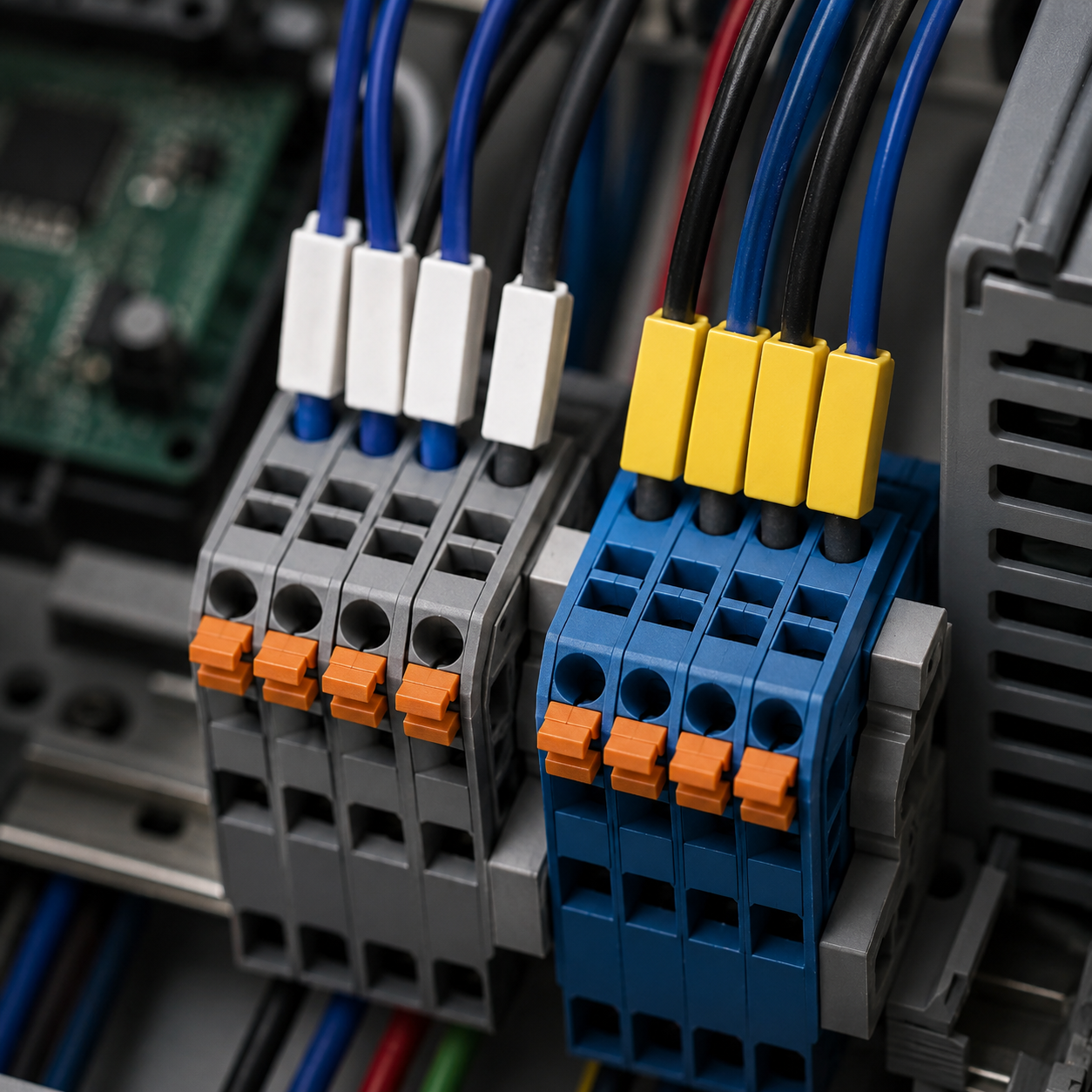

•Соответствие позиционных обозначений клемм и модулей на схеме и на DIN-рейке.
•Маркировка каждой отсоединяемой жилы на обоих концах (или по правилу «второй конец - только кабельная бирка», если так принято и отражено в легенде).
•Кабельные журналы с типом кабеля, сечением, назначением, трассой.
•Актуальная (после доработок) схема или подтверждённый red-line.
•Легенда маркировки в комплекте документов и/или на внутренней двери шкафа.
Пример легенды маркировки (текстовый шаблон)
Скопируйте блок в регламент проекта и заполните фирменными сокращениями.
ЛЕГЕНДА МАРКИРОВКИ (проект: ____________, объект: ____________)
1. Кабели
Формат бирки на кабеле:<КАБ>_<ОТ>_<ДО>_<НАЗН>[_<РЕВ>]
Пример: КАБ_ШУ01_XT10_ПУ01_Сигналы_B
2. Жилы внутри шкафа
Формат: <ФУНКЦИЯ>_<ИСТОЧНИК>_<ПРИЁМНИК>
Пример: DI07_X2:7_KL15-4
Потенциалы: +24PLC, 0VPLC, +24FIELD, 0VFIELD (не смешивать без перемычки по схеме)
3. Клеммы
Формат ряда: KL<ряд>-<позиция> Пример: KL08-12
Мостики и разделители отмечаются на клеммной схеме; на клемме - только позиция.
4. Цвета жил (внутри шкафа)
+24 PLC: коричневый; 0V PLC: синий; DI: серый; DO: чёрный (уточнить по корпоративному стандарту)
PE: жёлто-зелёный (всегда)
5. Полевые устройства
Бирка на посту дублирует обозначение на схеме: M01, B1, LS07 и т.д.
6. Ревизии
На двери шкафа: номер комплекта схем, ревизия, дата.
Изменения только через лист изменений; самовольные сокращения на бирках запрещены.
Ответственный за актуальность легенды: _______________
При необходимости согласования с нормативной документацией по маркировке и цветам жил для вашей отрасли и класса объекта - отдельный выход на нормотворца или внутренний стандарт предприятия, этот шаблон не заменяет нормы.
Типичные провалы
•Маркировка «как на старом объекте», а схема новая.
•Одинаковые сокращения для разных постов (ПУ на пять разных кабелей).
•Бирки, которые не читаются при закрытой двери жгута или после протирки растворителем.
•Ревизия схемы обновлена, клеммный план - нет.
Где уместен СТАБУР
Для шкафов с контроллерами СТАБУР та же дисциплина: стабильные имена жил к модулям ввода-вывода, кросс-модульность и согласованность с CODESYS-проектом сокращают время поиска дефекта и снижают риск ошибки при расширении шкафа.
FAQ
Обязательна ли двусторонняя маркировка каждой жилы?
Если жилу можно отсоединить с двух сторон и перепутать - да, либо чёткое правило в легенде с кабельной биркой как «второй меткой».
Как бороться с хаосом на доработках?
Только red-line + обновление базы проекта + новая ревизия бирок на затронутых участках.
Стоит ли маркировать временные перемычки?
Да, с пометкой «ВРЕМ» и сроком удаления в листе изменений - иначе они останутся навсегда.
