В проекте часто есть «PE по ГОСТ/ПУЭ» и отдельно - требования изготовителя ПЛК к функциональному заземлению и экранам. Если это свести к одной фразе «всё на шину», на пуске появляются обрывы связи, дребезг дискретов, шум на аналоге и счётчики сбоев на шине. Ниже - различие PE и логического (функционального) заземления, влияние частотников, петли токов по экранам и корпусам, зачем документировать решение и когда без инженера по ЭМС не обойтись. В конце - блок семь типовых ошибок и последствия для связи и датчиков.
Три разных «заземления», которые путают
PE (защитное заземление) - система для безопасности человека и оборудования при повреждении изоляции. Токи КЗ и нормативные токи утечки. Путь должен быть надёжным по нормам электроустановок.
Функциональное заземление (логическое / reference) - соединение сигнальной общей или экранов с низкоимпедансной опорной точкой для стабильной работы электроники. Цель - не «вытянуть человека из-под напряжения», а дать помехам предсказуемый обратный путь и снизить разность потенциалов между узлами в момент коммутации.
Экран кабеля - оболочка для ЭМС. По ней текут высокочастотные и наведённые токи; она не должна становиться единственным силовым проводником между двумя удалёнными заземлениями без расчёта.
Путаница начинается, когда монтажник подключает сигнальный общий куда попало «рядом с PE», а проектировщик силовой части не знает, что по тому же металлу ПЛК общается с частотником на десятках метров кабеля.
PE и логическое заземление: как не смешать роли
На практике в контроллерном шкафу обычно делают так:
•Главная шина PE - для защитных проводников, корпусов, заземления фильтров и кабельных вводов по правилам.

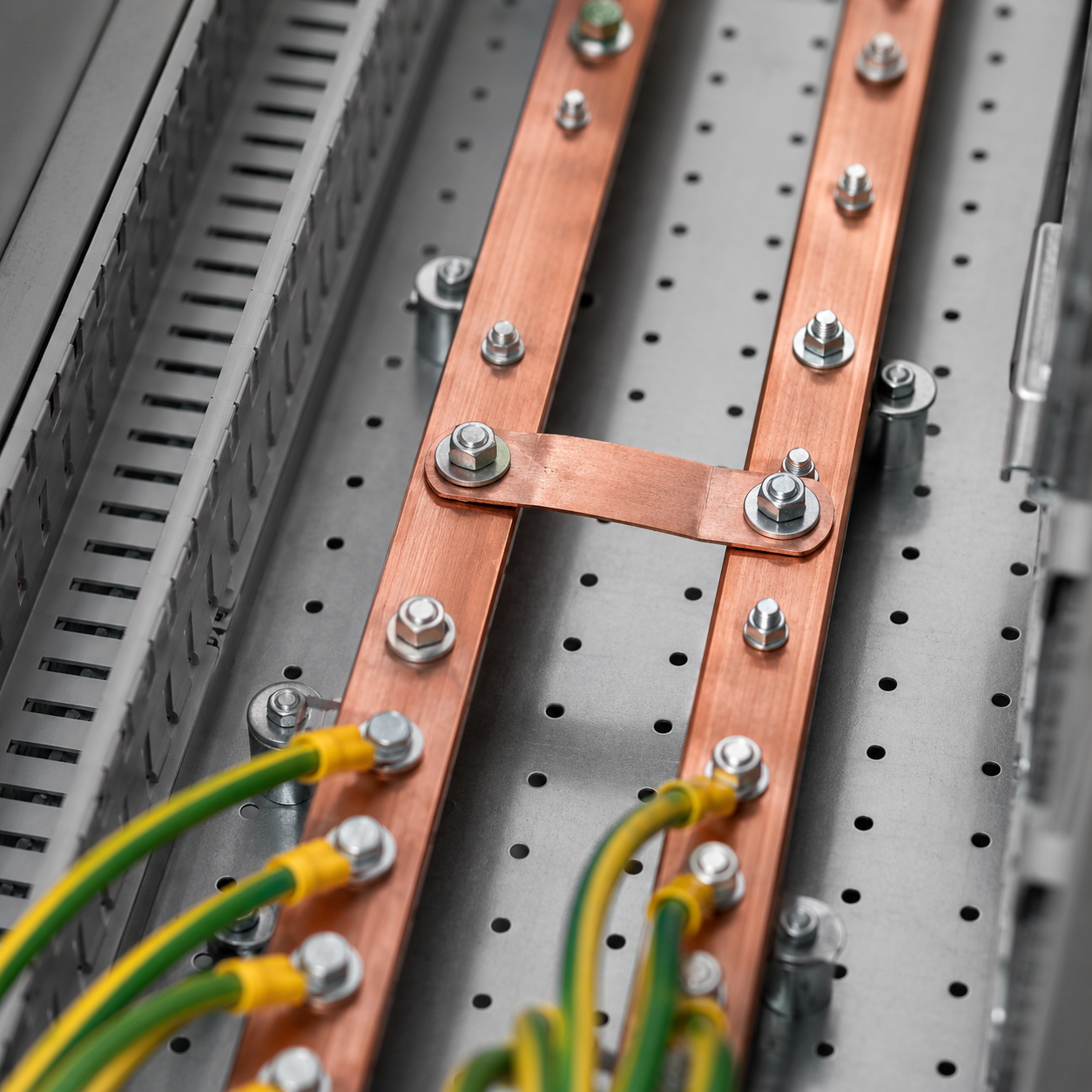

•Шина или плоскость функционального заземления - для экранов полевых кабелей, общего проводника аналоговых цепей (если предусмотрено схемой), заземления экрана шкафа связи - коротким соединением с PE в одной контролируемой точке (звезда, single-point), чтобы не размножать петли.
Ошибка: использовать длинный тонкий провод от ПЛК к «где-нибудь на PE в углу шкафа» как единственный функциональный контур. На ВЧ его индуктивность велика, потенциал «плавает», связь деградирует.
Шумы частотников и куда они утекают
Частотный преобразователь - источник du/dt на выходе к двигателю и на шине DC. Часть энергии уходит в ёмкостные токи через кабель, экран, корпус, PE и обратно в систему. Если экраны и PE собраны «ёлочкой» и есть разность потенциалов между шкафом и двигателем на раме, часть тока пойдёт по экрану кабеля Ethernet или по общему проводу датчика - не потому что «плохой кабель», а потому что это был самый короткий путь для ВЧ-тока.
Симптомы на объекте: сбои связи при пуске двигателя, «мигание» дискретного входа без механики, дрейф нуля на аналоге. Лечение начинается не с замены ПЛК, а с контура экранов, уравнивания и трассировки силовых кабелей.
Петли токов: откуда берутся и как их не накормить
Петля - это замкнутый контур проводников, в который индуктируется напряжение или по которому течёт ток из-за разности потенциалов двух точек PE.
Типичный сценарий: экран кабеля заведён на PE в шкафу А и на PE в шкафу Б, а между шкафами по земле ещё и металлический лоток или труба - получается параллельный контур. Низкочастотный ток по экрану может быть мал, но наводки и ВЧ создают проблемы для чувствительных цепей.
Документирование: в акте наладки фиксируют, какие экраны двухконцевые, какие одноконцевые по решению проекта, где разрыв или конденсатор ВЧ (если применено). Иначе следующий монтажник «доделает по-своему» и откроет петлю заново.
Документирование решений
Минимум, который окупается при любом сбое:
•однолинейка или схема шкафа с точкой соединения PE и функционального заземления;
•список кабелей с отметкой: экран на шину экрана, на клемму X, обрезан на поле, один конец;
•фото узлов ввода кабелей (EMC-вводы, зажимы оплётки);
•для линий между зданиями - ссылка на решение инженера ЭМС или главного инженера проекта с обоснованием одноконцевого экрана.
Без этого разбор инцидента превращается в спор «у нас всегда так делали».
Где без инженера ЭМС не обойтись
Обратиться к специалисту по ЭМС (или к проектировщику с соответствующей компетенцией) стоит, если:
•несколько трансформаторных подстанций или заземлителей на одном технологическом контуре и заметная разность потенциалов между шкафами;
•длинные металлические трассы между шкафом и полем без общего уравнивания;
•требования по ЭМС на сертификацию (CE-контур, измерения на стенде);
•после правильного монтажа по чек-листу симптомы сохраняются - нужны измерения (зажимы токовые, осциллограф с дифпробником, анализатор спектра по месту).
Монтажник при этом не «лечит ЭМС подбором сечения», а выполняет утверждённую схему.
Семь типовых ошибок и последствия для связи и датчиков
1.Сигнальный общий и PE скручены «на клемме удобнее». Следствие: по общему течёт доля тока утечки и ВЧ от частотника; плывёт ноль аналоговых датчиков, ложные срабатывания счётчиков импульсов.
2.Несколько «звёздовых» точек PE/функционала на разных стенках шкафа без связи низким импедансом. Следствие: разный потенциал корпусов модулей; сбои Ethernet/RS-485 при коммутации силовой нагрузки.
3.Экран Ethernet или шины поля обрезан на поле, в шкафу не зажат. Следствие: обрывы или деградация скорости связи при пусках, после грозы или при включении соседнего привода.
4.Силовой кабель двигателя и кабель энкодера/датчиков в одном лотке без перегородки. Следствие: наводка на датчик, ошибки позиции, CRC на шине энкодера.
5.Длинный «хвост» неэкранированных жил у клеммы (оплётка снята на 20-30 см «чтобы удобнее подключить»). Следствие: антенна на входе модуля; дребезг дискретов, ошибки DI.
6.Экран использован как единственный проводник PE между шкафом и машиной. Следствие: нагрев, ненормативные токи по экрану сигнального кабеля; непредсказуемые сбои связи и износ оплётки.
7.Замена кабеля на неэкранированный «дешевле», схема заземления не пересмотрена. Следствие: рост наводок; Modbus/Profinet перестаёт быть стабильным на тех же длинах линии.
Где уместен СТАБУР
Контроллеры СТАБУР рассчитаны на типовой промышленный шкаф с корректным PE и монтажом экранов полевых линий. Соблюдение функционального заземления по документации изготовителя и проекту снижает риск «немых» сбоев, которые ошибочно списывают на «плохой софт» или «глюк шины».
FAQ
Можно ли соединять функциональное заземление и PE в одной точке?
Часто да, это и есть типовая single-point схема внутри шкафа. Важно, чтобы не появилось несколько равноправных точек без контроля - иначе петли.
Почему после установки сетевого фильтра стало хуже?
Если корпус фильтра не заземлён коротко и широко на ту же шину, что и экраны, фильтр не работает как задумано и может даже усилить отражения ВЧ.
Нужен ли отдельный проводник уравнивания между шкафом и машиной?
Если проект это требует - да. Монтажник не заменяет его «толстым PE кабелем силового щита».
