Плохой монтаж экранов и заземления в шкафу АСУ ТП редко «ломает» схему сразу: контроллер стартует, связь есть, всё выглядит нормально до первого пуска силовой части, грозы или смены кабеля на поле. Ниже - рабочие правила для монтажника и приёмки: один конец экрана или оба, шины экрана, уравнивание потенциалов, разнесение силовых и сигнальных трасс, заземление клеммников, плюс чек-лист из 12 пунктов для приёмки монтажа.
Зачем вообще экран кабеля
Экран - это проводящая оболочка вокруг жил. Она не «улучшает сигнал» сама по себе: она даёт низкоимпедансный путь для наводок и токов утечки, чтобы они не протекали по чувствительным цепям и не излучались наружу как антенна.
В шкафу АСУ ТП типичные источники помех: частотные преобразователи и их выходные кабели, контакторы и реле с дугогасящими цепями, импульсные блоки питания, длинные несимметричные линии к датчикам. Экран снижает ёмкостную и индуктивную связь между этими цепями и слаботочной автоматикой.
Один конец экрана или оба
Это самый частый спор на объекте. Практическое правило:
Оба конца экрана подключают к одной и той же системе уравнивания потенциалов (шкаф, заземлённая стойка, машина), когда кабель короткий относительно длины волны помехи, нет заметного падения потенциала между точками заземления и нужно эффективное экранирование на высоких частотах (Ethernet, частотные преобразователи, энкодеры, аналог 4-20 мА в шумной среде). В промышленных шкафах большинство экранированных кабелей полевой шины и датчиков заканчивается именно так: экран на шину в шкафу и на клеммник привода/датчика - при условии, что конструкция шкафа и машины не создаёт паразитных контуров с силовым током.
Один конец (обычно только у приёмника в шкафу) иногда выбирают для очень длинных линий между зданиями, когда есть риск разности потенциалов между удалёнными заземлениями и по экрану потечёт заметный ток низкой частоты. Тогда второй конец экрана изолируют или подключают через конденсатор высокой частоты по проекту - это уже зона проектировщика ЭМС, не «решение монтажника на глаз».
Для типового шкафа на площадке: если оба конца кабеля сидят на PE/экранной шине одного шкафа или одной машины с нормальным уравниванием - два конца чаще правильнее, чем один. Один конец «чтобы не было петель» без анализа часто ухудшает ситуацию: экран превращается в антенну.
Шины экрана и куда их вешать
Шина экрана (зелёно-жёлтая или по проекту) - это не декоративная полоса. На неё сажают:

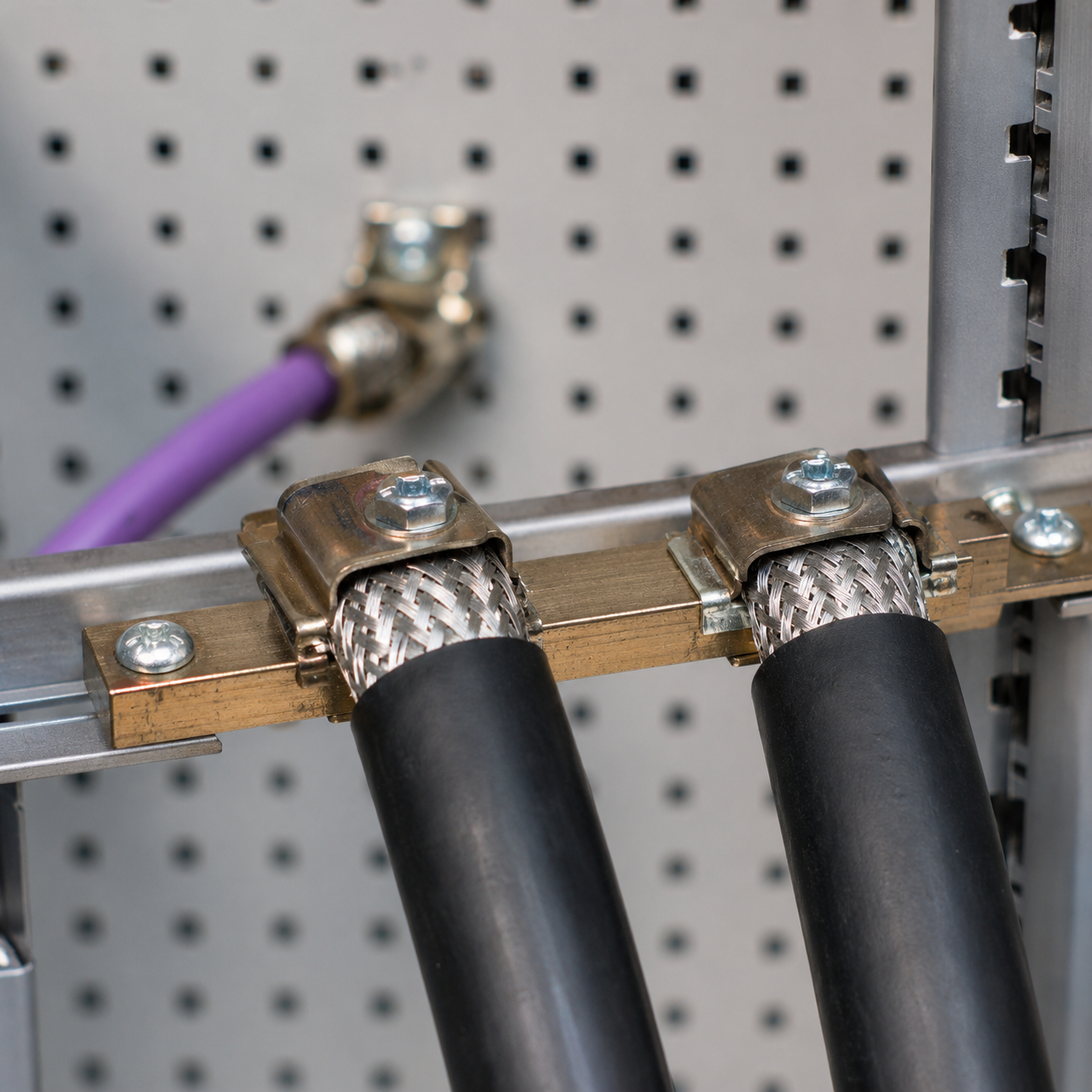

•оплётку и фольгу экранированных кабелей через зажимы EMC (клипсы на DIN-рейку или шину), а не «на винтик рядом»;
•корпуса фильтров сетевых, экраны разъёмов промышленных разъёмов, если предусмотрено изготовителем.
Шина должна иметь короткое и широкое соединение с главной шиной PE шкафа. Длинный тонкий провод от экрана к дальнему углу шкафа сводит пользу экрана к нулю: индуктивность проводника на высокой частоте велика.
Правило монтажника: от экрана к шине - самый короткий путь, без «гармошки» незажимленной оплётки и без пайки оплётки к тонкому монтажному проводу.
Уравнивание потенциалов
Уравнивание потенциалов - это не то же самое, что «везде ноль вольт». Это обеспечение того, чтобы все металлические части, к которым подключены экраны и корпуса, в момент помехи имели близкий потенциал и токи утечки текли предсказуемо в PE, а не через кабель связи между ПЛК и частотником.
На практике в шкафу проверяют:
•заземление двери через заземляющую цепь или шинку с пружинными контактами;
•контакт каркаса модулей с монтажной платой;
•отсутствие краски под винтом заземления на DIN-рейке и силовых шинах (под шайбой - оголённый металл или зубчатая шайба).
Без уравнивания «экран на PE» превращается в подвешенный в воздухе проводник с непредсказуемым поведением.
Соседство силовых и сигнальных цепей
Разнесение - первый рубеж ЭМС, экран - второй.
•Силовые кабели (U, V, W, DC-link, сеть) прокладывают отдельными жёлобами или с минимально допустимым зазором по проекту; пересечения - под прямым углом, не параллельным километром в одном лотке.
•Сигнальные и измерительные кабели - в своём жёлобе; если общий лоток неизбежен - металлическая перегородка между силом и сигналом.
•Частотный выход к двигателю не вяжут в бухту с парой Ethernet к ПЛК: даже с экраном это плохая идея.
Монтажник фиксирует нарушение в акте: «силовой и сигнал в одном лотке без перегородки, длина параллельного участка … м».
Заземление клеммников и «куда сажать экран»
Существуют клеммы PE, shield/functional и сигнальные клеммы с отдельным зажимом экрана. Путаница типична:
•PE - защитное заземление, токи КЗ и утечки; сюда не вешают сигнал «логического нуля».
•Экран - подключение оплётки для ЭМС; не используют как единственный сигнальный возврат для аналогового канала, если это не предусмотрено схемой прибора.
•На некоторых модулях ввода-вывода экран кабеля поля идёт на специальную шину экрана модуля или на клемму с пиктограммой экрана - ориентируйтесь на инструкцию изготовителя; «на соседний винт PE» допустимо только если документация это явно разрешает и импеданс пути низкий.
Клеммники с пружинным зажимом экрана (складная крышка, зажим оплётки) удобны, но важно не повредить оплётку и не оставлять «бороду» неэкранированной жилы длиннее допустимого - обычно несколько сантиметров максимум у входа в клемму.
Типичные ошибки, которые видит приёмка
1.Экран снят на полметра до клеммы - работает как антенна.
2.Экран подключён только «на поле», в шкафу обрезан - нет замыкания оболочки на шину.
3.Один общий длинный провод «звёздой» от всех экранов к одной точке на краю шкафа.
4.Пайка жёсткой медной жилы к оплётке - со временем ломается от вибрации.
5.Силовой и сигнал в одном лотке «чтобы красиво».
6.Заземление двери формально есть, но контакт окислился.
Чек-лист приёмки монтажа (12 пунктов)
Используйте как лист приёмки шкафа перед наладкой и пуском.
1.Шина PE шкафа доступна, визуально целая, крепление к корпусу без люфта и «висящих» проводов на один винт.
2.Шина экрана (если предусмотрена) соединена с PE короткой жёсткой перемычкой сечением не ниже проекта; нет «тонкой нитки» вместо шины.
3.Все экраны полевых кабелей заведены в шкаф через EMC-вводы или гермовводы с зажимом экрана по инструкции; нет ввода «голым» кабелем через отверстие без зажима оболочки.
4.Длина неэкранированного хвоста у каждого кабеля у клеммы не превышает требований изготовителя (типично единицы сантиметров; при сомнении - измерить линейкой и снять фото в акт).
5.Экраны не используются как механическая стяжка бухты кабеля и не пережаты так, что оплётка «режется» гайкой лотка.
6.Силовые и сигнальные кабели разведены по лоткам или разделены перегородкой; зафиксированы параллельные участки длиннее допустимого по проекту (если проекта нет - отдельный пункт замечания).
7.Уравнивание: дверь, панель оператора (если металлическая рама), частотники и силовые модули имеют видимое PE-соединение согласно схеме.
8.На частотных преобразователях силовой кабель двигателя и кабель управления не перепутаны местами; экраны сидят на назначенных клеммах/зажимах.
9.Ethernet/шины поля: разъёмы не болтаются; экран кабеля зажат в разъёме или на шине как требует тип разъёма (RJ45 industrial - обжим и корпус разъёма по инструкции).
10.Фильтры сети (если есть) заземлены корпусом на шину PE/экрана короткими заземляющими лапами без краски под контактом.
11.Нет петель «антенна» из лишней длины сигнального кабеля внутри шкафа; излишки убраны в жёлоб, не свёрнуты бухтой у вентилятора частотника.
12.Акт приёмки содержит фото проблемных узлов и перечень кабелей с отметкой «экран зажат / не зажат / требует решения проектировщика».
Где уместен СТАБУР
Контроллеры СТАБУР в составе АСУ ТП так же чувствительны к качеству монтажа экранов и PE, как и любая промышленная автоматика: стабильность обмена по Ethernet, отсутствие наводок на дискретные входы и помехоустойчивость аналоговых каналов напрямую зависят от дисциплины в шкафу. При сомнениях между «быстрее так» и «как в чек-листе» на площадке выигрывает второе.
FAQ
Можно ли соединять экран с нулём N?
Только если это явно указано в проекте для конкретной системы (TN-C-S и т.д.). В типовом шкафу АСУ ТП экраны ведут на PE, а не на рабочий нейтраль.
Почему после заземления экрана с обоих концов «поплыл» аналоговый вход?
Часто виноват ток по экрану из-за разности потенциалов между шкафом и полем или неправильной связи PE и сигнального общего. Нужен разбор схемы заземления и, при необходимости, изоляция второго конца или отдельный уравнительный проводник по проекту ЭМС.
Нужен ли отдельный «чистый» заземляющий электрод для шкафа?
Решение проектировщика силовой части. Монтажник проверяет, что шкаф подключён к системе заземления здания/объекта так, как на схеме, без самодельных «улучшений».
Достаточно ли заземлить только DIN-рейку?
Нет. DIN-рейка - не замена шине PE. Модули должны иметь предусмотренный изготовителем путь тока утечки на PE; рейка помогает, если конструкция это обеспечивает, но шина PE обязательна.
