Панель оператора на объекте переживает не один проект. Её трогают в перчатках, на неё падает пыль, к ней подходят сбоку, а ночью с неё должно быть видно аварию с нескольких метров. Поэтому разумнее начинать не с красивой картинки в каталоге, а с простых вопросов: где стоит человек и что он обязан различить за секунду.
У СТАБУР панели оператора идут в одной линейке с ПЛК. Проект можно вести в CODESYS или в MasterSCADA 4D - в зависимости от того, как на объекте принято строить верхний уровень и мнемосхемы. В обоих случаях остаётся общая логика: одна экосистема, понятная связка контроллера и экрана, меньше сюрпризов на пуске. Это не снимает вопросов по монтажу и выбору диагонали, но убирает ощущение, что панель - чужеродный дисплей без связи с остальным проектом.
Ниже - как подобрать размер, яркость и тип интерфейса под шкаф, пост оператора или более жёсткие условия.
Шкаф, пост или улица

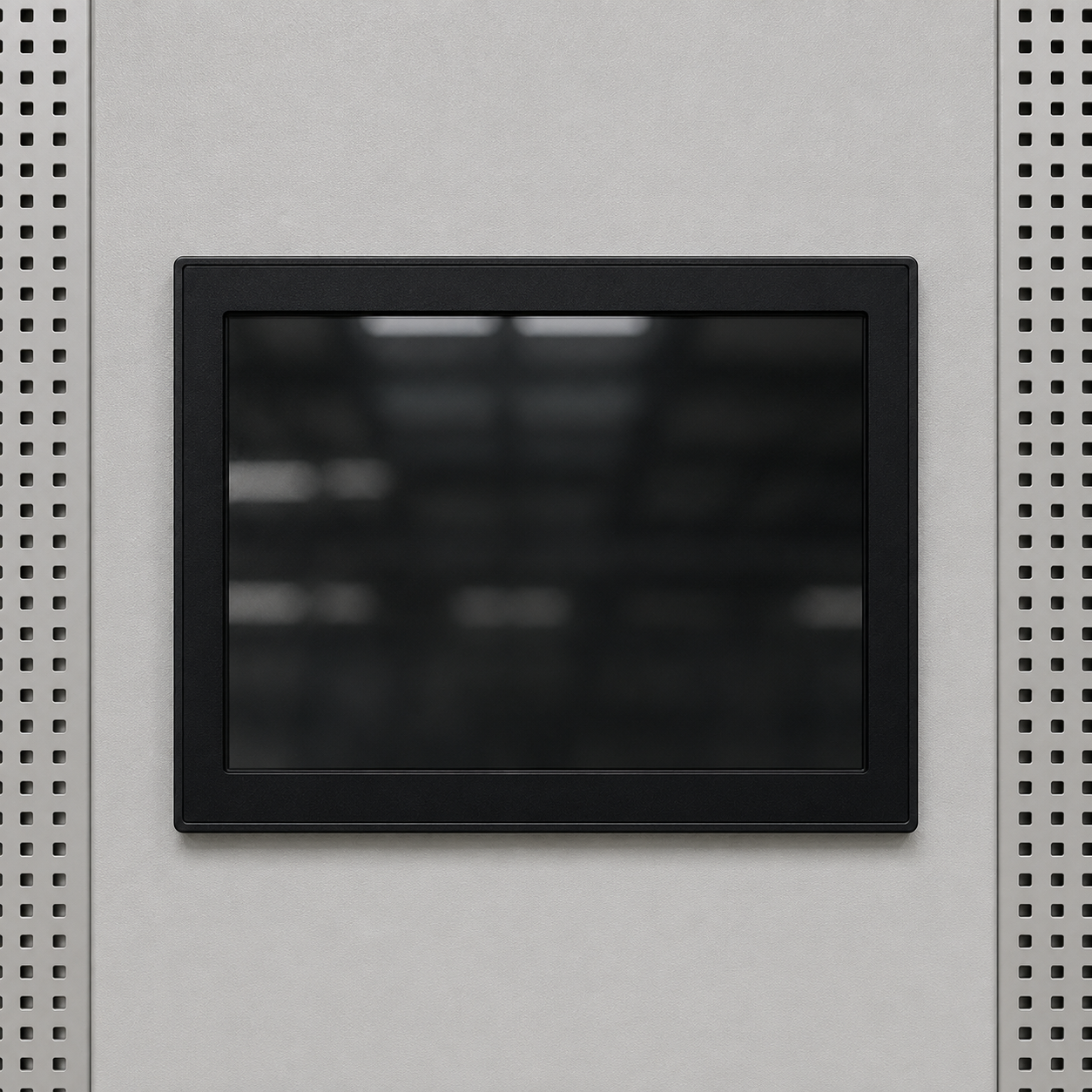

Панель на двери шкафа - привычный вариант для АСУ ТП. Человек работает вплотную, свет часто искусственный, блики от фонаря наладчика случаются часто. Важны компактность, защита корпуса, нормальный обзор сбоку и аккуратный ввод кабеля, чтобы дверь открывалась без натяга.
Отдельный пост в цехе - другая дистанция до глаз. То, что читалось у двери шкафа, на посту может показаться мелким: цифры сливаются, по сенсору сложнее попасть перчаткой.
Улица, навес, полузащищённая зона - отдельные требования к яркости, температуре и степени защиты. То, что годами работает в сухом зале, у насосной под открытым небом может потребовать другого запаса по условиям. Лучше заложить запас сразу, чем менять панель после первой зимы или сезона пыли.
Диагональ: от 5 до 24 дюймов и расстояние до глаз
В линейке СТАБУР панели идут с диагональю от 5 до 24 дюймов. Компактные - для двери шкафа и узкого обзора. Средние и крупные - для поста оператора и обзорных экранов участка.
Практическое правило: мысленно отметьте самую дальнюю и самую близкую точку, откуда смотрят на экран. Издалека должны читаться режим, авария и главные уставки. Вблизи - тренды и сервис. Панель 5-7 дюймов уместна, когда человек всегда у шкафа. Для поста с обзором линии чаще берут 10 дюймов и больше, но только если мнемосхему рисуют под эту площадь, а не сжимают всё, что не поместилось.
Актуальные модели, питание и интерфейсы - в каталоге панелей оператора на psve.ru. Таблицу железа в статье не дублируем: она меняется быстрее, чем успевают обновляться прошивки на объектах.
Яркость, контраст и угол обзора
На практике у панелей СТАБУР, с которыми сейчас идут поставки, типичны такие ориентиры по матрице: яркость около 500 кд/м², контрастность порядка 2500:1, углы обзора по горизонтали и вертикали около ±88°. Это хороший запас для цеха и для работы не строго в лоб.
Важный нюанс для заказчика: в руководстве по эксплуатации эти цифры специально не зафиксированы. Рынок промышленных дисплеев меняется быстро, и при следующей закупке матрица может быть другой - не хуже, но с иными паспортными значениями. Плюс параметры заметно зависят от диагонали: при подборе линейки одним из главных критериев была цена под задачу, а не одна и та же матрица на все размеры. Поэтому в ТЗ и на приёмке разумнее опираться на проверку в вашем свете и на читаемость макета мнемосхемы, а не на одну цифру из статьи.
В цехе сильный верхний свет забирает у экрана контраст; в тёмном углу шкафа, наоборот, важно, чтобы аварийные зоны не превращались в пёструю кашу. Макет лучше смотреть не только на мониторе в офисе, но и на стенде при похожем освещении. Ночная смена добавляет требование к однозначности цветов: если красный значит и останов, и предупреждение, оператор в три часа ночи отреагирует медленнее.
Сенсор, кнопки или сочетание
Сенсорный экран даёт гибкость: много экранов на одной поверхности, меньше отверстий в лицевой панели. Он проигрывает там, где нужна опора под палец в перчатках, где экран бывает мокрым или где критична кнопка аварийного останова без взгляда на дисплей. Отдельные мембранные или физические кнопки дороже в проекте, но на части объектов их оставляют под жёсткие команды.
Рабочий компромисс на многих площадках - сенсорная мнемосхема и аппаратная аварийная цепь вне экрана. Когда всё завязано только на тачскрин, презентация выглядит проще, а эксплуатация - нервнее.
Связь с ПЛК и среда разработки
Панель СТАБУР в типовой схеме - часть того же проекта, что и контроллер: логика на ПЛК, экран показывает и принимает команды в рамках согласованной архитектуры. Проект могут вести в CODESYS или в MasterSCADA 4D. Выбор среды лучше зафиксировать до заказа железа, чтобы не смешивать два подхода на одном объекте без необходимости.
Со стороны монтажа важны нормальный Ethernet, экранированный кабель и ввод без натяга на разъём при открывании двери. Плохой ввод чаще даёт обрывы связи при вибрации, а не загадочные ошибки в программе. Сервисный доступ - USB, доступ наладчика - стоит продумать до установки модулей в шкафу. Общие правила по кабелю и помехам - в материале про ЭМС в шкафу.
Обслуживание на второй год и дальше
Замена сгоревшей панели без копии проекта - отдельная головная боль. С самого начала имеет смысл хранить ревизию проекта, не клеить пароли на дверь и понимать, кто может менять мнемосхему. Если команда опирается на руководство «Первый старт» CODESYS в техдокументации, старт с ПЛК и экраном идёт по одному маршруту; для объектов на MasterSCADA 4D параллельно закладывают свой регламент резервного копирования экранов.
Таблица: условия эксплуатации -> что проверить при выборе панели
Что согласовать с интегратором до заказа
Короткий разговор в начале экономит неделю на пуске. Имеет смысл зафиксировать: кто рисует мнемосхемы, в какой среде (CODESYS или MasterSCADA 4D), где хранятся уставки (на ПЛК, а не только на экране), нужен ли обзор с поста без отдельной панели, и совпадает ли выбранная модель с каталогом. Хороший интегратор не навязывает самую большую диагональ, а спрашивает про расстояние, свет и то, в каких перчатках работает смена.
FAQ
Можно ли использовать панель СТАБУР только как дисплей к чужому ПЛК?
Основной сценарий линейки - связка с контроллерами и проектами СТАБУР в CODESYS или в связке с MasterSCADA 4D. Иные схемы нужно согласовывать с интегратором и паспортом модели.
Почему в РЭ нет яркости 500 кд и углов 88°?
Потому что поставки дисплеев со временем меняются, а характеристики матрицы зависят от диагонали. Ориентиры из статьи - про текущую практику; на приёмке важнее читаемость в ваших условиях.
Достаточно ли одной панели на линию?
Зависит от зон обзора. Часто панель на шкафу и SCADA на посту - нормальная схема, если роли не дублируют друг друга.
CODESYS или MasterSCADA 4D для экрана?
Если весь объект уже на MasterSCADA, логично развивать HMI там. Если упор на ПЛК и визуализацию в одной среде - CODESYS. Смешивать без причины не стоит.
