На одном объекте оператору хватает сенсорной панели на двери шкафа. На другом без монитора на посту смена чувствует себя слепой. Оба варианта нормальны, если их выбрали осознанно, а не «как у соседа» или «потому что в проекте так нарисовали».
В среде CODESYS для этого часто говорят TargetVisu (экран на панели, проект живёт на устройстве или рядом с ПЛК) и WebVisu (экран в браузере на компьютере поста). Дальше - без этих имён: панель на шкафу и браузер на посту. Мануала по настройке здесь нет - только выбор для заказчика и инженера под реальную площадку.

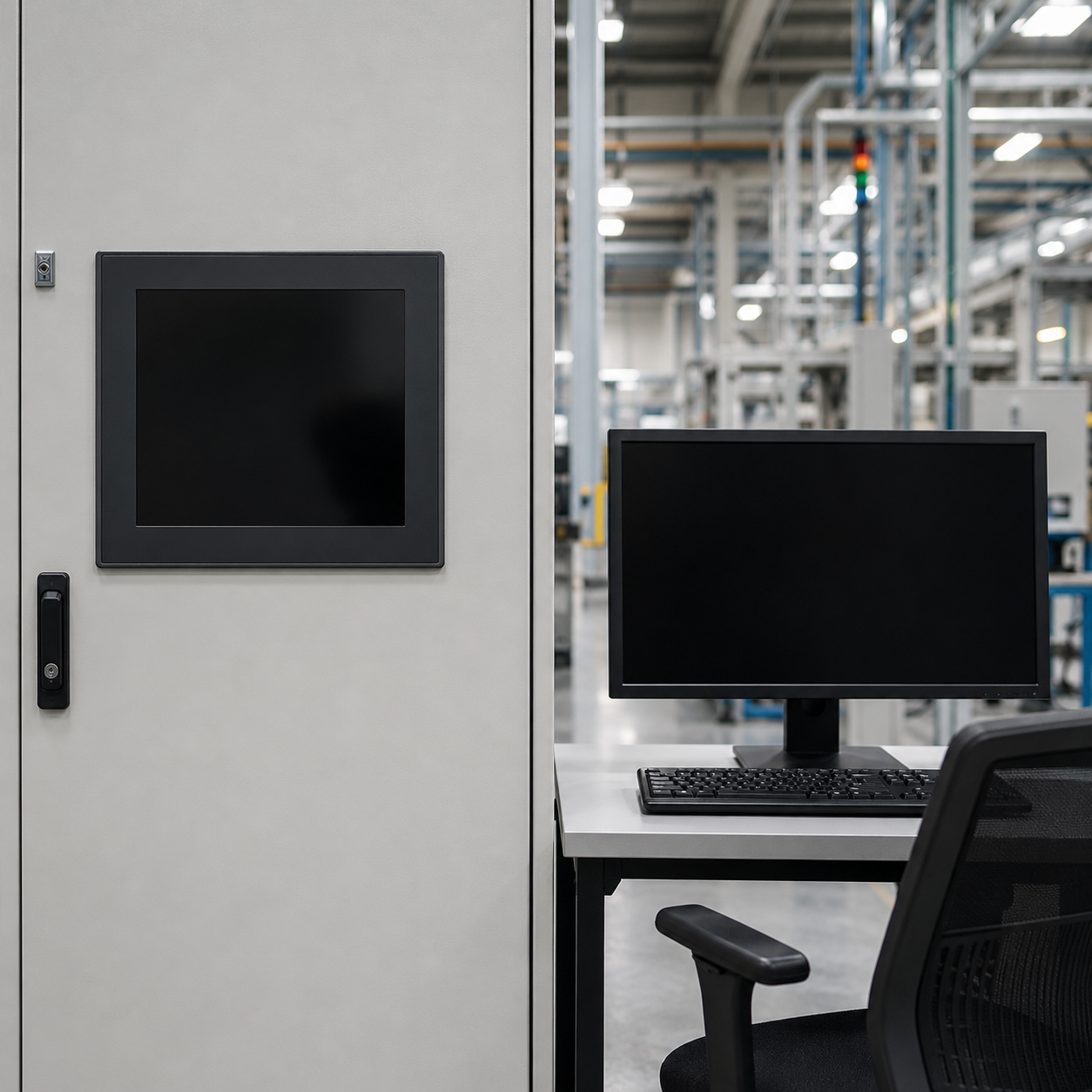

Два варианта простыми словами
Панель на двери шкафа - промышленный дисплей с сенсором, питание и связь с ПЛК заложены в проект шкафа. Оператор подходит к агрегату, видит свой участок, нажимает допустимые команды. Обслуживание - как у любого полевого устройства: замена панели, резервная копия проекта, проверка крепления и кабеля.
Браузер на посту - на столе или кронштейне обычный монитор, картинка открывается в браузере по сети с контроллера или сервера визуализации. Удобно, когда оператор сидит в одной точке и смотрит несколько участков или крупную мнемосхему. Цена - зависимость от сети, компьютера на посту и дисциплины обновлений.
Оба варианта показывают одну и ту же логику ПЛК, если проект сделан правильно. Разница - в том, где стоит человек и сколько экранов нужно смене.
Когда достаточно панели на шкафу
Один агрегат или компактная линия, оператор ходит вдоль оборудования, расстояние до шкафа - пара шагов. Нет отдельной комнаты оператора. Важны пыль, вибрация, перчатки - промышленная панель рассчитана на это лучше, чем офисный монитор на стене цеха.
На объектах СТАБУР панель на двери шкафа логично стыкуется с линейкой панелей оператора и контроллером в одной экосистеме: один поставщик, один маршрут документации, меньше сюрпризов при пуске. Диагональ 5–7 дюймов часто хватает для насосной или узла; 10–15 дюймов - когда на одном экране несколько зон или крупные кнопки для смены.
Когда нужен пост с монитором
Несколько линий в поле зрения с одного места. Оператор не может подходить к каждому шкафу при каждой аварии. Нужен крупный обзор, несколько окон, удобная работа с клавиатурой для журнала или редких уставок технолога.
Тогда на посту ставят монитор и открывают визуализацию в браузере. Панели на шкафах при этом могут остаться - как локальный пуск у агрегата, а пост - как обзорный. Или панели убирают экономией, если весь персонал сидит на посту - но тогда обход при отказе сети нужно продумать заранее.
Плюсы и минусы без таблицы «кто лучше»
Обслуживание. Панель меняют целиком, нужна копия проекта экрана. Пост - это ещё ПК, ОС, антивирус по регламенту заказчика, кабель до стола, иногда ИБП. Сбой «чёрный экран на посту» чаще оказывается не ПЛК, а компьютером или сетью.
Доступ смены. Панель у шкафа доступна всем, кто прошёл мимо - это плюс для скорости и минус, если нет уровней доступа. Браузер на посту проще ограничить физически: комната, учётная запись, смена.
Сеть. Панель на шкафу может работать по прямой связи с ПЛК, без зависимости от заводской сети. Браузер на посту всегда зависит от того, что кабель и коммутатор живы. Для критичного пуска-останова не стоит оставлять единственную точку управления только в браузере, если нет дублирования аппаратными кнопками.
Безопасность здравым смыслом. Не выставлять визуализацию в интернет без необходимости. Разделить сеть АСУ ТП и офисную Wi‑Fi на уровне «не в одну розетку с телефоном смены». Пароли по умолчанию сменить. Кто может менять уставки - записать в регламент. Этого на большинстве объектов достаточно; отдельные схемы VLAN и аудит ИБ - тема заказчика с отделом безопасности, не обязательный блок для выбора панели.
Можно ли совместить
Часто да. Панель у шкафа - пуск, местный режим, авария у агрегата. Браузер на посту - обзор, тренды, отчёты смены. Главное - не дублировать разные уставки в двух местах без согласования. Сейчас достаточно правила: источник правды на ПЛК, экраны только показывают и пишут туда, куда разрешено.
Проектирование кнопок и цветов - в статье про HMI для оператора; связь картинки с логикой - в материале про мнемосхему. Старт с подключением - техническая документация и «Первый старт» CODESYS.
Таблица: ситуация на объекте -> что обычно выбирают -> на что смотреть при заказе
Вопросы заказчику на старте ТКП
Где физически стоит оператор в нормальном режиме и при аварии? Сколько шагов до шкафа? Нужен ли обзор нескольких линий с одного места? Есть ли регламент на компьютеры в цехе? Кто будет менять проект экрана через год - та же интеграторская команда или своя служба?
Ответы сильнее влияют на выбор, чем спор «7 или 10 дюймов» в вакууме.
FAQ
Можно ли открыть браузер на панели оператора?
У части устройств есть встроенный браузер или режим клиента - это уже конкретная модель и проект. На этапе выбора важнее: нужен ли автономный экран у шкафа или пост с большим монитором.
Обязательна ли панель, если есть SCADA?
Нет. Но без полевого экрана или аппаратных средств пуска смена привязана к посту и сети. Риск нужно принять явно.
MasterSCADA 4D меняет логику выбора?
Граница та же: полевой экран у оборудования vs обзор на посту. Среда другая, вопросы к эксплуатации - те же.
