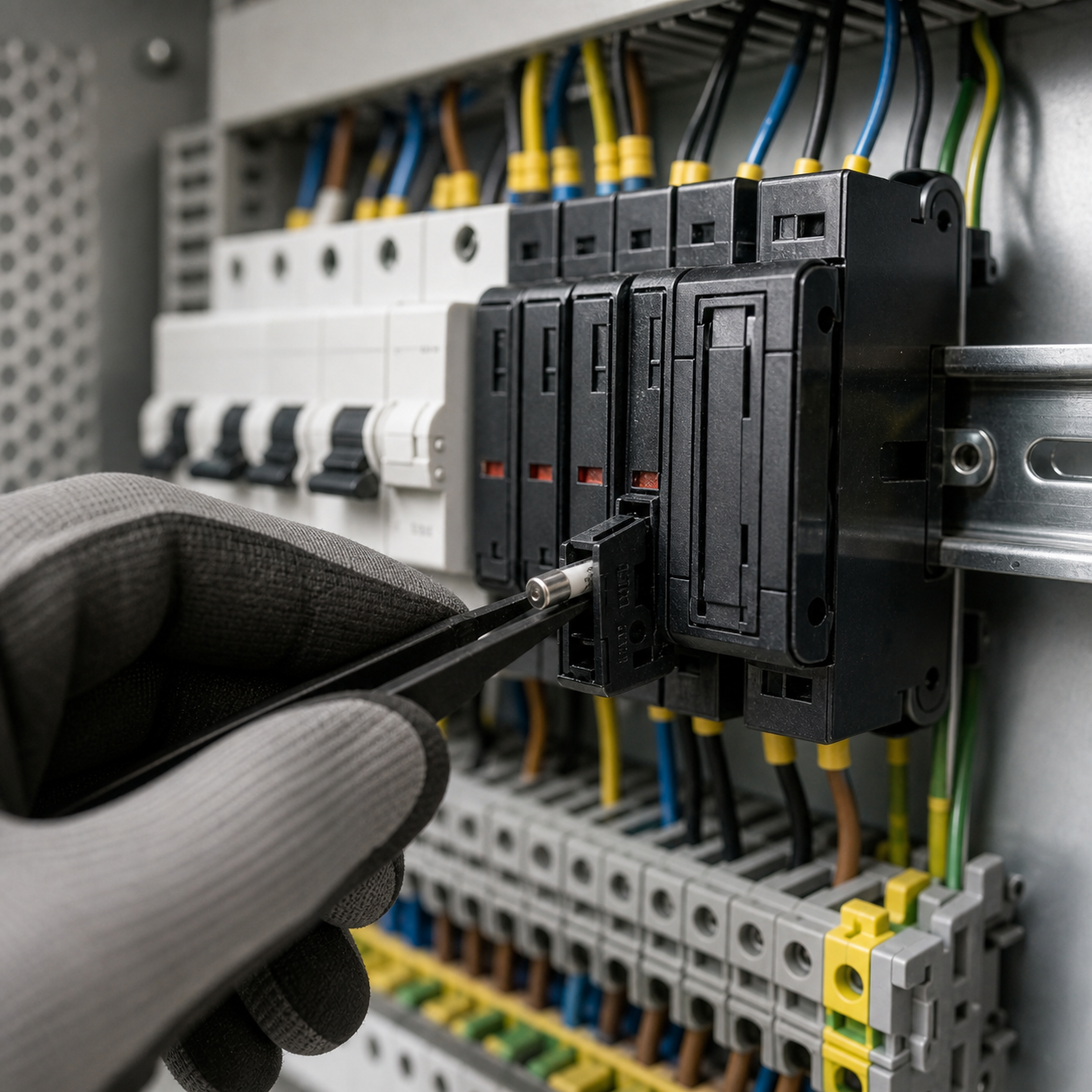

Один перегоревший предохранитель еще можно списать на случайность: был бросок тока, после аварии включили нагрузку, кто-то задел провод при обслуживании. Но если предохранитель в шкафу управления сгорает повторно, это уже не расходник, а сообщение от системы. Шкаф говорит: где-то есть причина, которую нельзя закрыть новой вставкой из коробки.
Самая опасная реакция в такой ситуации - поставить номинал побольше, чтобы «не выбивало». На несколько минут это может выглядеть как победа, особенно когда смена торопит и линия стоит. Но предохранитель или автомат защищают не настроение наладчика, а кабель, клемму, блок питания, нагрузку и сам шкаф от перегрева и короткого замыкания. Если защита сработала, она уже выполнила полезную работу. Задача инженера АСУ ТП и электрика - понять, от чего именно она защищала цепь.
Эта статья не про ремонт плат и не про пересказ ПУЭ. Речь о практической диагностике на объекте: как отличить неправильный номинал от реального короткого замыкания, где искать проблему в кабеле и нагрузке, почему блок питания 24 В может «ронять» защиту на пуске и что обязательно записать в журнал замен.
Короткий ответ
Если предохранитель сгорел один раз, его меняют только на такой же по номиналу и типу, после проверки цепи. Если он сгорел повторно, сначала нужно остановиться и разобрать сценарий: когда именно это произошло, какая нагрузка была подключена, есть ли короткое замыкание после защиты, не поврежден ли кабель, не перегрелась ли клемма, не перепутан ли тип вставки, не появился ли повышенный пусковой ток и что происходило в шкафу перед отказом.
Повторная замена без диагностики превращает ЗИП в лотерею. В материале про ЗИП для шкафа управления мы уже писали, что плавкие вставки и автоматы должны быть на складе, но запас не отменяет поиск причины. Если одна и та же позиция уходит из склада слишком часто, это уже не вопрос закупки, а сигнал для ТОиР и эксплуатации.
Предохранитель не виноват
Предохранитель обычно замечают последним, хотя он часто первым показывает проблему. До него цепь может быть исправна, после него - короткое замыкание, поврежденный кабель, перегруженный блок питания, залипшая нагрузка, ошибка монтажа или последствия аварии. Поэтому проверка начинается не с фразы «какой у нас есть запасной», а с разделения цепи на участки: питание до защиты, сама защита, цепь после защиты, нагрузка.
С автоматом логика похожая. Автомат не «сгорел», а отключился, но смысл тот же: защита увидела режим, который не должен считаться нормальным. Если автомат выбивает после каждого включения, его не лечат заменой на более мощный. Сначала проверяют, соответствует ли он цепи, а потом ищут причину срабатывания.
Важно смотреть не только на номинал в амперах. У плавких вставок и автоматов есть характеристика срабатывания: одни рассчитаны на быстрый разрыв при небольшом превышении, другие терпят кратковременный пусковой ток. Если в цепь блока питания, катушки, двигателя, нагревателя или емкостной нагрузки поставили неподходящий тип, защита может срабатывать на штатном старте. И наоборот: слишком «терпеливая» защита в слабой цепи может не отключиться вовремя.
Когда именно он сгорает
Первый полезный вопрос звучит очень просто: предохранитель сгорает сразу при подаче питания, через несколько секунд после старта или только в работе под нагрузкой?
Если сгорает сразу, чаще подозревают короткое замыкание после держателя, перепутанную полярность, поврежденный кабель, ошибку после обслуживания, влагу в коробке или внутренний пробой подключенной нагрузки. Здесь особенно важно не пытаться «быстро еще раз». Каждое повторное включение может ухудшать повреждение.
Если защита срабатывает через секунду или две, картина другая. Возможно, у блока питания большой пусковой ток, одновременно включается несколько нагрузок, заряжаются емкости, стартует привод, срабатывает контактор или включается электромагнитный клапан. Тогда проблема может быть не в коротком замыкании, а в сочетании номинала, характеристики защиты и режима включения.
Если предохранитель горит только через час работы или после прогрева, стоит искать нагрев клемм, плохой контакт, перегрузку блока питания, нестабильную нагрузку, вибрацию, окисление, ошибку в кабельной линии. Такие дефекты хорошо ловятся не только мультиметром, но и регулярным осмотром. Поэтому повторные срабатывания полезно связывать с квартальным тепловизионным осмотром шкафа: перегретый держатель, клемма или автомат часто видны до полной остановки.
Нельзя просто поставить номинал больше
Фраза «поставь на 4 А вместо 2 А, и все поедет» звучит как быстрый способ победить простой. На деле это один из самых неприятных способов спрятать дефект.
Номинал защиты выбирают не по желанию, а по цепи. Он связан с сечением кабеля, допустимым током клемм, характеристикой нагрузки, блоком питания, документацией оборудования и расчетом шкафа. Если поставить предохранитель больше, слабое место может переместиться дальше: начнет греться кабель, держатель, клемма, плата нагрузки или блок питания. Визуально это может проявиться не сразу, а через неделю, когда все уже забудут, кто и зачем менял вставку.
Есть только один нормальный путь: сверить номинал и тип защиты со схемой, документацией и фактической нагрузкой. Если выяснилось, что изначально была поставлена неправильная вставка, изменение фиксируют как корректировку документации и шкафа, а не как устную «хитрость». Если номинал был правильный, значит причина не в нем.
Что проверить до повторной замены
Чек-лист ниже нужен не для того, чтобы устроить часовую комиссию вокруг каждой вставки. Он нужен, когда предохранитель уже сгорел повторно или есть риск, что простая замена только отложит отказ.
Самая ценная строка в этом чек-листе - не измерение само по себе, а фиксация сценария. «Сгорел F3 при включении шкафа после мойки зоны» дает инженеру намного больше, чем «опять нет питания». «Автомат QF5 отключается при старте всех клапанов одновременно» полезнее, чем «поставили другой автомат, пока работает».
Блок питания 24 В: не всегда виноват, но часто рядом
В шкафах АСУ ТП много цепей завязано на 24 В: контроллеры, панели, реле, датчики, дискретные входы, клапаны, промежуточные модули. Когда повторно сгорает предохранитель в такой цепи, блок питания легко обвинить первым. Иногда он действительно неисправен или перегружен. Но чаще нужна более аккуратная проверка.
У блока питания может быть нормальное напряжение без нагрузки и сильная просадка при включении. Может быть перегруз по сумме потребителей. Может быть короткое замыкание в одной ветке, из-за которого кажется, что «умирает весь 24 В». Может быть пусковой ток от нескольких устройств, включенных одновременно. Поэтому нагрузку лучше разделять: отключить ветки, вернуть их по одной, смотреть ток и поведение защиты.
Если устройство в шкафу не включается после срабатывания защиты, полезно идти по логике из статьи «Устройство в шкафу не включается: что проверить перед отправкой в сервис». Сервис начинается не с вскрытия корпуса, а с проверки питания, клемм, кабеля, предохранителя, внешних носителей, журнала и условий перед отказом.
Клемма и кабель: маленькая причина большого простоя
Повторное перегорание часто ищут в «умных» устройствах, хотя причина может быть грубо механической. Пережали кабель дверью шкафа. Провод вышел из наконечника. После вибрации ослабла клемма. Экран или жила коснулись соседнего потенциала. В распределительной коробке появилась влага. После обслуживания кабель вернули не в тот канал. На схеме все выглядит безупречно, а в шкафу один миллиметр меди делает всю аварию.
Поэтому осмотр должен быть физическим, а не только электрическим. Снять крышку кабельного канала, проверить вводы, посмотреть изгибы, дернуть без фанатизма подозрительную жилу, проверить маркировку и соответствие схеме. Если цепь идет в поле, не ограничиваться шкафом: коробка датчика, клапанная группа, местный пост и кабельный ввод часто дают больше ответов, чем сам держатель предохранителя.
Журнал замен: зачем записывать такую мелочь
Предохранитель кажется слишком простым компонентом, чтобы заводить вокруг него учет. Но именно журнал замен помогает увидеть повторяемость. Если за месяц три раза меняли одну и ту же вставку, это уже не случайность. Если срабатывание всегда после мойки, ищут влагу. Если после пуска тяжелой нагрузки, проверяют пусковой ток и последовательность включения. Если после ночной смены, возможно, есть особый режим, который днем никто не воспроизводит.
Минимальная запись должна отвечать на несколько вопросов: какая цепь, какой номинал стоял, какой поставили, когда сработало, что было включено, были ли следы нагрева или дуги, кто выполнил замену, какие проверки сделаны до подачи питания. Это не бюрократия ради подписи. Это способ не начинать расследование с нуля при следующем отказе.
Где остановиться и звать сервис
На объекте можно и нужно проверить питание, кабель, клеммы, держатель, нагрузку, журнал и последствия аварии. Но не нужно превращать шкаф в лабораторию по ремонту плат. Если есть запах гари от устройства, следы внутреннего повреждения, повторное срабатывание при отключенных внешних цепях, нестабильная работа после аварии или непонятное потребление, лучше остановиться и готовить устройство к нормальной сервисной диагностике.
Хороший сервисный запрос выглядит не как «сгорело, срочно», а как короткий протокол: питание проверено, номинал защиты такой-то, цепь такая-то, внешняя нагрузка отключалась, кабель прозванивался, после аварии произошло то-то, фото приложены, журнал замен есть. Такой набор фактов резко сокращает время на выяснение очевидного.
Итог
Повторно сгоревший предохранитель - это не приглашение поставить вставку помощнее. Это повод проверить цепь спокойно и по участкам: защита, кабель, клеммы, блок питания, нагрузка, пусковой ток и события перед отказом.
ЗИП нужен, чтобы быстро восстановить работоспособность, но не должен подменять диагностику. Тепловизионный осмотр помогает поймать перегрев до аварии. Журнал замен превращает «опять сгорело» в понятную историю. А если причина выходит за пределы шкафа и доступных проверок, устройство лучше отправлять в сервис с фактами, а не с догадками.
