Шкаф управления редко предупреждает об отказе громко и заранее. Клемма постепенно теряет качество контакта, блок питания работает в перегретой зоне, контактор переживает тысячи переключений, фильтр вентиляции забивается пылью. Снаружи все еще выглядит исправным, сигналы приходят, производство идет. Затем однажды сгорает клемма, отключается питание 24 В или останавливается привод.

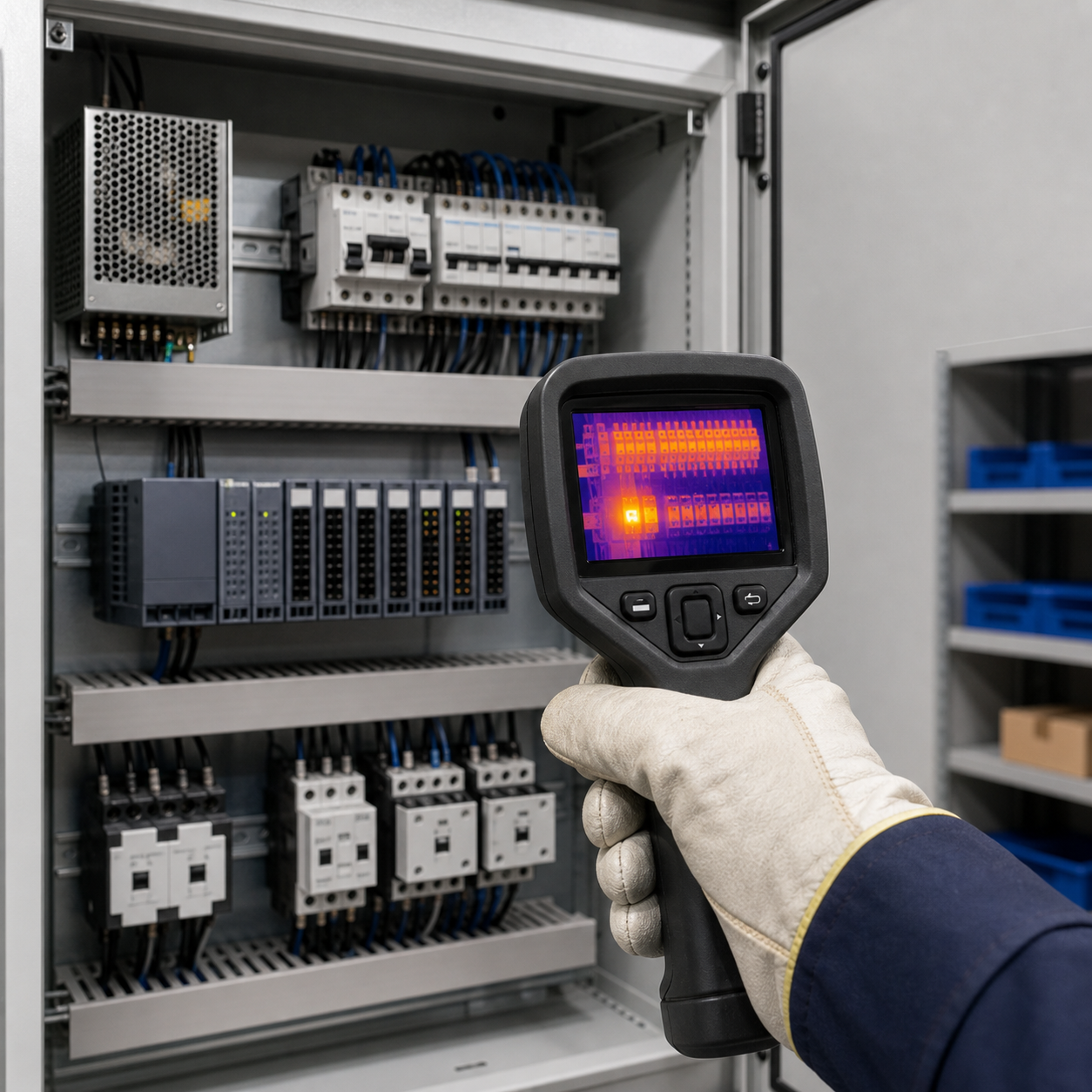

Тепловизионный осмотр полезен именно в этом промежутке: оборудование еще работает, но ненормальный нагрев уже можно увидеть и сравнить. Для типового промышленного шкафа не обязательно покупать сложную диагностическую систему. Нужны подходящий тепловизор, понятная карта точек съемки, электрик с допуском к электрической части и инженер АСУ ТП, который понимает, какие компоненты критичны для процесса.
Регламент «раз в квартал» в этой статье - не универсальная норма для любого объекта, а практичная периодичность для рабочих шкафов, отказ которых влияет на выпуск, качество или доступность управления. Для тяжелой среды, высокой нагрузки или уже обнаруженного дефекта интервалы сокращают. Для малозначимых шкафов их можно обосновать отдельно.
Короткий ответ
Раз в квартал шкаф осматривают тепловизором под характерной рабочей нагрузкой, сохраняя не только красивую термограмму, но и условия съемки: шкаф, секцию, оборудование, нагрузку, дату и вывод. Основные зоны внимания:
•силовые и питающие клеммы;
•источники питания 24 В и модули резервирования;
•автоматы, предохранители, контакторы и реле;
•частотные преобразователи, устройства плавного пуска и тормозные элементы;
•зоны вентиляции, фильтры и компоненты, расположенные слишком плотно;
•соединения, которые ремонтировали или перетягивали после прошлого осмотра.
Инженер АСУ ТП определяет, какие цепи критичны для управления и какой отказ остановит объект. Электрик обеспечивает безопасный доступ к шкафу, оценивает электрические соединения и выполняет последующие работы. Тепловизор показывает симптом, но решение о подтяжке, замене или выводе оборудования в ремонт принимают по схеме, нагрузке, документации производителя и правилам предприятия.
Почему смотреть нужно именно под нагрузкой
Перегрев клемм и коммутационных аппаратов часто связан с током: слабый контакт, повышенное переходное сопротивление или изношенный элемент проявляют себя заметнее, когда цепь нагружена. Съемка остановленного шкафа может показать температуру помещения, но не тот дефект, который возникает в рабочем режиме.
При этом тепловизионный кадр без контекста почти бесполезен. Нагретый блок питания не обязательно неисправен: он может штатно быть теплее соседних элементов. Контактор может выглядеть горячее после интенсивной работы привода. Важнее другое:
•отличается ли одна фаза или одна одинаковая клемма от соседних;
•выросла ли температура этой точки относительно предыдущего осмотра;
•соответствует ли съемка сопоставимой нагрузке;
•есть ли рядом потемнение, запах, следы оплавления, шум вентилятора или сообщения диагностики.
Поэтому квартальный осмотр работает не как разовая охота за самой красной точкой, а как накопление сопоставимых наблюдений. Когда одна и та же зона снимается одинаково и с фиксацией нагрузки, тренд становится понятнее единичного числа на экране.
Что перегревается в шкафу чаще всего
Клеммы и перемычки
Клеммное соединение может нагреваться из-за ослабления, некорректного наконечника, поврежденного проводника, неверно выбранного сечения или повышенной нагрузки. Особенно внимательно смотрят ввод питания, распределение 24 В, силовые цепи приводов, общие проводники и участки, где недавно выполнялись работы.
Характерный признак - одна клемма или один полюс заметно горячее аналогичных соседних точек при одинаковой функции. В таком случае задача не сводится к записи температуры: нужно запланировать безопасную проверку соединения после снятия напряжения в соответствии с местной процедурой.
Блоки питания 24 В
Источник питания обычно выделяет тепло, поэтому сам по себе теплый корпус не является дефектом. Настораживают рост температуры относительно прежнего состояния, перегрев клемм входа или выхода, ухудшение вентиляции, плотная установка рядом с другими горячими компонентами и повторяющиеся просадки либо перезапуски устройств управления.
Для АСУ ТП это важная зона: отказ питания может одновременно погасить контроллер, панель, датчики и связь. Если источник питания относится к критичным позициям, результаты осмотра полезно связать с ведомостью резерва. Подход к такой ведомости разобран в статье «ЗИП для шкафа управления: что держать на складе».
Контакторы, автоматы, предохранители и реле
Коммутационные аппараты нагреваются из-за нагрузки и числа переключений, но локальный перекос между одинаковыми полюсами или аппаратами требует внимания. Контактор может выдавать проблему по одному силовому контакту, держателю предохранителя или клемме подключения. У промежуточных реле полезно смотреть не только корпус, но и соседство: плотная группа постоянно включенных реле может перегревать весь участок шкафа.
Преобразователи и вентиляция
Частотный преобразователь, устройство плавного пуска или иной силовой электронный прибор сам является источником тепла. Здесь тепловизор помогает заметить забитый фильтр, отказ вентилятора, горячий воздушный карман или неудачную компоновку, когда тепло одного устройства постоянно подогревает другое.
Если весь верх шкафа становится теплее от осмотра к осмотру, причина может быть не в одной клемме, а в охлаждении: пыль, закрытые решетки, изменившаяся температура помещения или добавленное оборудование.
Что достаточно иметь инженеру АСУ ТП и электрику
Для регулярной профилактики важнее повторяемость процедуры, чем самый дорогой прибор. Рабочего комплекта обычно достаточно такого:
Тепловизор не отменяет безопасность. Съемка работающего электрооборудования может требовать открытия шкафа рядом с опасными частями. Это выполняется только квалифицированным персоналом в порядке, установленном на предприятии: с оценкой риска, необходимыми средствами защиты и без прикосновения к проводникам или аппаратам во время съемки.
Инженер АСУ ТП в такой паре не обязан разбирать силовое соединение. Его сильная сторона - понять последствия: этот блок питания держит ПЛК и панель, этот контактор запускает критичный насос, этот перегретый Ethernet-коммутатор лишит диспетчера диагностики. Электрик, в свою очередь, проверяет электрическую причину и безопасно устраняет дефект.
Регламент раз в квартал
Квартальный цикл удобно привязать к профилактическому обслуживанию шкафа. В нем должно быть пять простых стадий.
1. Составить маршрут
В маршрут включают шкафы, у которых отказ влияет на производство, безопасность технологического процесса или восстановление после аварии. Для каждого шкафа заранее отмечают обязательные зоны: ввод, защитные аппараты, распределительные клеммы, БП 24 В, коммутацию исполнительных механизмов, преобразователи, вентиляцию и сетевое оборудование.
2. Выбрать момент нормальной нагрузки
Идеальный кадр снимается не во время случайного простоя и не в режиме, который никогда не повторится, а в типовом рабочем состоянии. Если нагрузка в разные смены существенно отличается, это фиксируют в карточке осмотра или выбирают режим, который требуется контролировать отдельно.
3. Снять одинаковые зоны одинаковым способом
Положение камеры, расстояние и обзор желательно повторять. Для важных шкафов достаточно заранее определить несколько контрольных кадров: ввод и распределение, питание 24 В, силовая коммутация, преобразователь с вентиляцией, участок ПЛК и связи. Тогда через квартал сравнивают не случайные фотографии, а те же узлы.
4. Назначить действие, а не просто сохранить фото
У каждого отклонения должен появиться статус: норма; наблюдать в следующий плановый цикл; повторно проверить при сопоставимой нагрузке; оформить ремонт; вывести оборудование в безопасное обслуживание в приоритетном порядке. Порог решения нельзя назначать одной универсальной температурой для любых устройств: оценивают различие одинаковых элементов, динамику, нагрузку, назначение цепи и требования документации.
5. Закрыть результат повторной съемкой
Если клемму проверили, аппарат заменили или восстановили вентиляцию, полезно снять эту же точку после ремонта под рабочей нагрузкой. Иначе журнал докажет, что работу выполнили, но не покажет, ушел ли тепловой симптом.
Как читать термограмму без ложной уверенности
Тепловизор дает картинку температуры поверхности, а не готовый диагноз. Ошибиться можно даже с исправным прибором:
•блестящая металлическая поверхность отражает тепло окружающих объектов и искажает впечатление;
•закрытая дверь шкафа скрывает внутренний дефект, а открытая дверь меняет охлаждение;
•два снимка при разной нагрузке плохо сравниваются;
•горячий корпус устройства может быть штатным, если производитель допускает такой режим;
•самая горячая точка не всегда самая критичная для остановки процесса.
Полезнее всего искать асимметрию и изменение во времени. Три одинаковых клеммы при сходной нагрузке должны вести себя похоже. Два одинаковых источника питания в соседних шкафах удобно сравнивать между собой. Один и тот же контактор, который квартал назад выглядел спокойно, а теперь заметно выбивается, заслуживает проверки даже до аварии.
Чек-лист съемки и фиксации: 8 пунктов
1.До осмотра идентифицируйте шкаф, секцию, дату, исполнителей и режим работы оборудования на момент съемки.
2.Убедитесь, что доступ к работающему электрооборудованию и открытие шкафа выполняет уполномоченный электрик по правилам безопасности объекта.
3.Снимите общий вид шкафа и затем одни и те же контрольные зоны: ввод, защиту, клеммы, БП 24 В, контакторы/реле, силовую электронику и вентиляцию.
4.Для каждого подозрительного нагрева сохраните тепловой кадр и обычную фотографию, чтобы место дефекта можно было однозначно найти при ремонте.
5.Запишите нагрузку или фактический режим: работающий механизм, включенный привод, состояние резерва и существенные условия окружающей среды.
6.Сравните нагретую точку с соседними одинаковыми элементами и с предыдущими снимками этого же шкафа, не опираясь только на одно абсолютное значение.
7.Присвойте результату действие и срок: норма, наблюдение, повторный контроль, плановый ремонт или приоритетное безопасное отключение для проверки.
8.После устранения дефекта выполните повторную съемку под сопоставимой нагрузкой и приложите ее к заявке ТОиР либо паспорту оборудования.
Связь с ТОиР и пожаробезопасностью
Тепловизионный осмотр не заменяет обслуживание и не является «сертификатом, что шкаф не загорится». Он дает ранний сигнал о состояниях, которые могут привести к отказу и, в электрических цепях, повысить риск термического повреждения: ослабленные соединения, перегретые коммутационные аппараты, перегрузка питания, неработающее охлаждение.
Поэтому полезный результат осмотра - не папка с термограммами, а замкнутый цикл:
1.Найдено отклонение.
2.Указана цепь и ее влияние на процесс.
3.Создана заявка на проверку или ремонт.
4.При необходимости использована или пополнена позиция ЗИП.
5.Результат подтвержден повторной съемкой.
6.История остается в карточке шкафа.
Если нагрев обнаружен на критичном источнике питания, модуле или коммутационном аппарате, это повод проверить наличие совместимой запасной позиции, а не ждать отказа. Если дефект повторяется на одной и той же группе оборудования, он уже относится к анализу причин: нагрузка, компоновка, вентиляция, качество монтажа или режим эксплуатации.
Для объекта после пуска термограммы с замечаниями и закрывающими снимками полезно хранить вместе с эксплуатационным комплектом. Логику такого комплекта описывает материал «Паспорт объекта АСУ ТП после пуска: что передать заказчику». А если осмотр выявил необходимость поддерживать резерв компонентов, практическое продолжение - статья «ЗИП для шкафа управления: что держать на складе».
Что должно остаться после осмотра
После квартального обхода инженеру не нужен многостраничный отчет ради отчета. Достаточно, чтобы по каждому шкафу сохранялись:
•дата, исполнители и рабочий режим при съемке;
•перечень снятых контрольных зон;
•исходные термограммы и обычные фотографии мест отклонений;
•краткий вывод по каждой обнаруженной точке;
•заявка или решение о наблюдении со сроком;
•повторный кадр после устранения дефекта;
•ссылка на замененную позицию или обновленный ЗИП, если ремонт этого потребовал.
Такой архив быстро приобретает ценность. Через год видно, какой шкаф стабилен, где постепенно растет температура клемм, какие источники питания работают тяжелее остальных и какие ремонты действительно устранили причину. Это уже не разовый осмотр, а простая форма предиктивного обслуживания без сложной аналитической платформы.
Итог
Квартальный тепловизионный осмотр шкафа - недорогая привычка эксплуатации, которая помогает заметить дефект до остановки: горячую клемму, уставший контактор, перегруженный источник питания или ухудшившееся охлаждение. Для этого не нужен диагностический центр. Нужны повторяемый маршрут, съемка под понятной нагрузкой, совместная работа инженера АСУ ТП и квалифицированного электрика, а главное - обязательное действие по результатам.
Термограмма сама ничего не ремонтирует. Но когда она привязана к конкретной цепи, заявке ТОиР, повторной проверке и запасной части, шкаф становится заметно предсказуемее в эксплуатации, а небольшая горячая точка реже превращается в большой простой.
