У шкафа управления есть неприятная особенность: линия может остановиться из-за детали, которая стоит в сотни раз дешевле часа простоя. Перегорела плавкая вставка, залипло промежуточное реле, сломалась клемма при ремонте - и смена ждет, пока кто-то найдет «примерно такую же» позицию. Еще хуже, когда на складе формально лежит запас, но модуль не той ревизии, панель не принимает проект, а дешевый аналог из случайного канала поставки вызывает новый отказ через неделю.
ЗИП - это не ящик с остатками после монтажа. Это управляемый запас для восстановления функции шкафа в заданное время. Его состав нужен не только инженеру АСУ ТП, но и снабжению, складу и службе ТОиР: один определяет критичность, другой поддерживает остаток, третий отвечает за совместимость и замену на объекте.
Проблемы с запасом нередко начинаются еще при проектировании шкафа: разные типоразмеры для одинаковых цепей, неудобный сервисный доступ и слабая маркировка увеличивают время ремонта. Эти ошибки подробнее разобраны в материале «12 ошибок в шкафу управления, из-за которых проект срывается на пуске».
Короткий ответ
На складе нужно держать не все подряд, а позиции, отказ которых останавливает участок, трудно заменяется или долго поставляется. Для практического учета удобно использовать три класса:
•A - отказ останавливает производство или критичную функцию, безопасного обхода нет; запас должен быть доступен на площадке.
•B - отказ ограничивает работу или ремонт, но есть допустимый обход, резерв либо приемлемый срок доставки.
•C - стандартная расходная или некритичная позиция, которую можно пополнять планово.

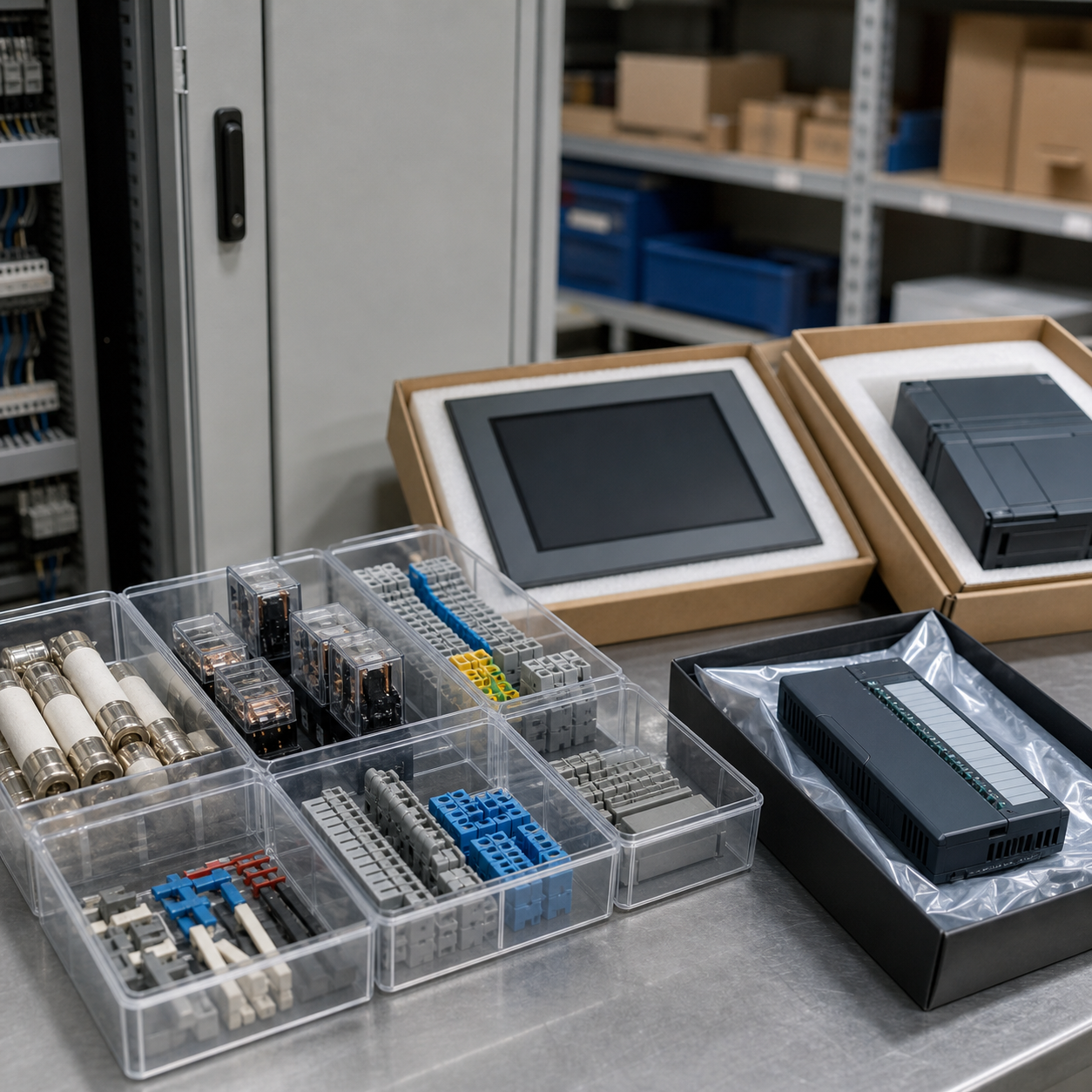

Плавкие вставки, реле и клеммы обычно запасают количеством. Модули I/O, панель и ПЛК могут лежать в единичном экземпляре, но требуют гораздо более строгой проверки совместимости, архива проекта и процедуры восстановления.
Критичность определяется простоем, а не ценником
Дорогой компонент не всегда самый важный на складе, а дешевый - не всегда расходник. Плавкая вставка критичной цепи питания может остановить шкаф немедленно. Запасная панель может оказаться бесполезной, если ее нельзя механически установить или в нее никто не умеет загрузить актуальный проект.
Для каждой позиции задают пять вопросов:
1.Что перестает работать при отказе: индикация, один механизм или весь участок?
2.Есть ли безопасный временный обход?
3.Можно ли поставить запас без изменения схемы, проекта или монтажного выреза?
4.Каков подтвержденный срок поставки, если запас будет израсходован?
5.Как проверить, что деталь исправна и предназначена именно для этого шкафа?
Если одинаковое оборудование установлено на нескольких участках, номенклатуру запаса полезно связать с перечнем узлов и серийных номеров. Такой подход продолжает практику паспортизации оборудования и тегов: склад видит не только артикул, но и объекты, которые им можно восстановить.
Что держать на складе: таблица A/B/C
Класс в таблице - отправная точка для типового шкафа. На конкретном предприятии он зависит от резервирования, допустимого времени простоя и наличия одинаковых изделий на соседних линиях.
Класс A/B нельзя назначить раз и навсегда по каталогу. Один и тот же модуль будет классом A на единственной линии без обхода и классом B на вспомогательном агрегате, останов которого допустим до планового ремонта.
Сколько запасать: не по одной штуке на всякий случай
Формула «одна запасная деталь каждого вида» кажется простой, но быстро дает перекос. Дешевые позиции заканчиваются после первого же периода ремонтов, а дорогое устройство годами лежит в упаковке и устаревает раньше, чем понадобится.
При расчете количества учитывают:
•сколько одинаковых изделий установлено на площадке;
•насколько отказ влияет на выпуск и безопасность;
•есть ли обход, резервный агрегат или перестановка с некритичного участка;
•как часто компонент заменяли раньше;
•каковы условия среды: нагрев, пыль, вибрация, частота переключений;
•сколько реально занимает поставка и согласование замены;
•снимается ли серия с производства или меняет ревизию.
Для массовых плавких вставок, реле и клемм разумен минимальный остаток с автоматическим пополнением. Для категории A с долгой поставкой - один готовый к установке резерв на группу одинаковых критичных шкафов. Для панелей и ПЛК количество может быть небольшим, но проверка готовности обязательна.
Панель и ПЛК: резерв начинается с восстановления
Панель или ПЛК стоят заметно дороже реле, поэтому закупка запасного экземпляра часто выглядит как закрытый риск. Но устройство на полке еще не означает, что объект можно быстро запустить после отказа.
Запасной ПЛК считается рабочим резервом, когда:
1.Подтверждено точное исполнение и совместимость с установленными модулями.
2.Сохранен актуальный архив принятого проекта.
3.Понятны среда исполнения, лицензии и последовательность загрузки.
4.Восстановление проверено на стенде или на резервном экземпляре.
5.Дата проверки внесена в реестр ЗИП.
Для панели проверяют то же самое плюс геометрию установки на двери и проект визуализации. Держать запасной экран без загрузочного архива - это хранить дорогую заготовку. Практика проверки восстановления подробно описана в статье «Резервное копирование и восстановление ПЛК/SCADA: как проверить, что бэкап реально работает».
Срок поставки: значение, которое стареет
Класс критичности зависит не только от отказа, но и от логистики. Компонент мог поставляться со склада за несколько дней, а затем перейти в режим заказа с длинным сроком или потребовать замену новой серией. Поэтому фраза «поставляется быстро» в ведомости ЗИП почти ничего не значит без даты проверки.
Минимальная карточка позиции содержит:
При ведении работ в системе обслуживания запас полезно связать с нарядами и причинами отказов. В статье «EAM/CMMS и АСУ ТП: как связать обслуживание оборудования с технологическим контуром» показано, почему такая связка дает больше пользы, чем отдельный Excel со складскими остатками.
Поддельные и непроверенные аналоги
После аварийной остановки особенно соблазнительно взять позицию «в наличии сегодня» у неизвестного поставщика. Для компонентов шкафа это может означать не только короткий ресурс, но и неправильную характеристику защиты, нестабильный источник питания, несовместимую аппаратную ревизию модуля или невозможность загрузить проект в контроллер.
Поводы остановить закупку и проверить предложение:
•цена заметно ниже обычной без объяснимого происхождения;
•маркировка, корпус или упаковка отличаются от ранее поставленных изделий;
•отсутствуют паспорт, серийный номер, документы происхождения или гарантия;
•артикул совпадает «почти», а совместимость никто не подтвердил;
•использованное устройство продается как новое;
•программируемый компонент нельзя проверить загрузкой и тестовым запуском.
Для защиты, источников питания, модулей I/O, панели и ПЛК инженерное согласование аналога обязательно. Быстро привезенная неподходящая деталь способна продлить простой вместо того, чтобы его сократить.
ЗИП и ТОиР: расход должен объяснять причину
ЗИП работает лучше, когда он связан с обслуживанием, а не живет в отдельной ведомости. Если реле регулярно заменяют, задача не сводится к заказу дополнительной коробки: нужно выяснить, что происходит с нагрузкой и режимом переключений. Если часто меняются вентиляторы и фильтры, их проще перевести в плановую процедуру. Если повторно выходят из строя модули, склад фиксирует симптом, а инженер ищет условия, которые его создают.
Нормальный цикл выглядит так:
1.В заявке на ремонт указана установленная запасная позиция и причина замены.
2.Списание запускает проверку минимального остатка.
3.Повторный отказ становится поводом для анализа причины.
4.Плановый осмотр помогает заказать деталь до аварийной остановки.
Часть рисков можно увидеть заранее по нагреву, вибрации, току и состоянию расходных элементов. Такой подход разобран в материале «Предиктивное обслуживание без ML: как вибрация, масло и ток дают сигнал раньше аварии».
Складская дисциплина и маркировка
Правильный запас бесполезен, если во время ремонта его нельзя найти или отличить от внешне похожей позиции. В реестре и на месте хранения должны совпадать артикул, перечень совместимых шкафов, класс критичности, ячейка, статус входного контроля и дата последней проверки.
Для клемм, перемычек и проводников особенно важна единая система обозначений. Когда ремонтнику нужно срочно восстановить цепь, понятная маркировка сокращает не только поиск детали, но и риск ошибочного подключения. Подходы к этому описаны в статье «Маркировка проводников и клемм в проектах автоматизации».
Для запасной панели к реестру добавляют данные о вырезе, вводах и сервисном доступе. Механика установки и обслуживание двери шкафа разобраны в материале «Монтаж панели в шкафу и на посту: питание, вводы, ЭМС и сервисный доступ».
Что передать вместе с объектом
Ведомость ЗИП должна уходить заказчику не как фрагмент коммерческой спецификации, а как часть эксплуатационного комплекта. В нее включают:
•позиции с классом A/B/C, количеством и местом хранения;
•минимальный остаток и порядок пополнения;
•правила согласования замен и проверенных поставщиков;
•подтверждение совместимости панелей, ПЛК и модулей;
•архивы и процедуру восстановления программируемых запасных устройств;
•дату пересмотра сроков поставки и критичности.
Такой реестр является частью паспорта переданного объекта. Что еще должно быть у эксплуатации после пуска, собрано в статье «Паспорт объекта АСУ ТП после пуска: что передать заказчику».
Короткий чек-лист ревизии запаса
1.Выделите функции, отказ которых остановит участок или лишит его безопасного управления.
2.Присвойте компонентам класс A/B/C с учетом обхода и срока поставки.
3.Для класса A подтвердите готовую совместимую замену, а не только наличие артикула.
4.Для панели и ПЛК проверьте восстановление проекта до аварии.
5.Зафиксируйте каналы закупки и правила отклонения сомнительных аналогов.
6.Свяжите списание запаса с заявками ТОиР и анализом повторных отказов.
7.Пересматривайте ведомость при изменении шкафа, поставщика или срока поставки.
Читайте также
Итог
Хороший ЗИП начинается не с заказа максимального числа коробок, а с понимания, что остановит линию и как быстро ее можно вернуть в работу. Плавкие вставки, реле и клеммы требуют достаточного количества и понятного складского учета. Модули I/O, панель и ПЛК требуют меньше единиц, но больше подготовки: совместимость, рабочий архив, процедура восстановления и надежный канал поставки.
Когда запас связан с ТОиР, данными об отказах и паспортом объекта, склад перестает быть местом хранения «на всякий случай». Он становится частью надежности производства: нужная деталь известна заранее, найдена быстро и установлена без второго сюрприза после первого отказа.
