Когда устройство в шкафу не включается, первая реакция часто эмоциональная: «сгорело», «умер контроллер», «надо срочно отправлять в сервис». Иногда это действительно так. Но на практике часть таких случаев оказывается не отказом устройства, а проблемой питания, предохранителя, клеммы, кабеля, внешнего накопителя, условий после аварии или отсутствием актуального проекта под рукой.
Это не значит, что на объекте нужно вскрывать корпус, искать элемент на плате и ремонтировать «по месту». Так делать не надо. Самостоятельный ремонт платы без регламента и допуска может окончательно испортить устройство, снять понятность причины отказа и создать риск для безопасности. Но первичную диагностику шкафа, питания и эксплуатационных условий выполнить можно и нужно. Она часто экономит время, а если сервис все-таки нужен, дает ему нормальные исходные данные.
Правильный подход простой: сначала проверяем внешние причины, которые доступны инженеру АСУ ТП и электрику на объекте. Фиксируем факты. Не делаем разрушительных действий. Не загружаем случайную прошивку «на всякий случай». Не стираем проект, если нет резервной копии. Не разбираем устройство. Если после базовой проверки причина не найдена или есть признаки внутреннего повреждения, устройство уходит в сервис уже не с фразой «не работает», а с понятным описанием: питание есть, предохранитель проверен, кабель заменен, после такой-то аварии, проект такой-то версии, журнал такой-то.
Такую дисциплину стоит связывать не только с сервисом, но и с эксплуатационными документами. В статье про паспорт объекта АСУ ТП после пуска мы уже писали, что после сдачи должны остаться ревизии, контакты, карта сети, доступы, результаты испытаний и состав оборудования. Когда устройство не включается, этот пакет внезапно перестает быть формальностью: без него диагностика начинается с угадывания.
Сначала питание, а не прошивка
Если устройство не подает признаков жизни, начинать нужно не с программной части. Сначала питание. Для большинства шкафов АСУ ТП базовый вопрос звучит так: есть ли нормальные 24 В там, где они должны быть? Не «блок питания светится», не «на соседнем устройстве работает», а именно измерение на нужных клеммах устройства.
Здесь важно проверить не только номинал. Бывает, что 24 В есть без нагрузки, но проседают при включении. Бывает, что перепутана полярность. Бывает, что минус питания разорван через клемму, перемычку или предохранитель. Бывает, что после аварии сработал автомат, перегорел плавкий предохранитель, отошла клемма или появилась плохая затяжка. Внешне шкаф может выглядеть спокойно, а цепь питания устройства уже разомкнута.
Если питание отсутствует, отправлять устройство в сервис рано. Нужно найти, где пропало напряжение: автомат, предохранитель, блок питания, клеммник, кабель, разъем, перемычка, дверь шкафа, промежуточный модуль. Если питание есть, но ниже допустимого диапазона или нестабильно, сначала разбираются с источником питания и нагрузками. Устройство не обязано корректно запускаться от плохого питания.
Предохранитель и клеммы: мелочь, которая съедает часы
Плавкий предохранитель, держатель, клемма и перемычка выглядят слишком простыми, чтобы подозревать их первыми. Но именно они часто оказываются причиной «мертвого» устройства. Особенно после короткого замыкания, попадания влаги, работ в шкафу, замены соседнего оборудования или аварийного отключения.
Проверять нужно спокойно: есть ли напряжение до предохранителя и после него, нет ли потемнения, нагрева, слабой посадки, окисления, следов дуги, поврежденного держателя. Если предохранитель перегорел, его не надо просто менять на «что нашлось». Номинал и тип должны соответствовать схеме и документации. И обязательно надо понять, почему он сработал. Если новый предохранитель снова уходит сразу, это уже симптом, а не расходник.

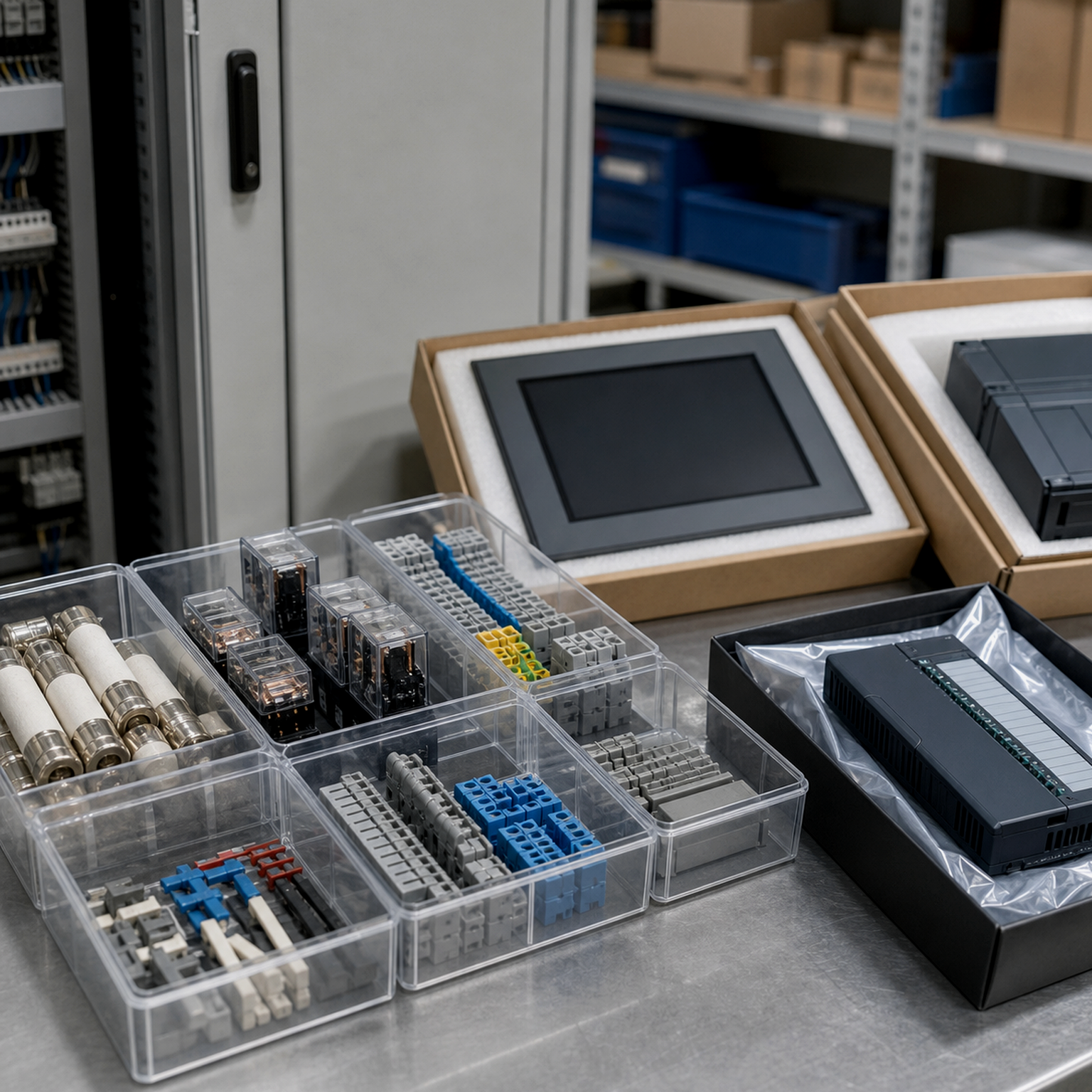

Складской ЗИП здесь очень помогает. Когда в шкафу есть правильные плавкие вставки, реле, клеммы, модули и кабели, диагностика идет аккуратно. Когда ЗИП случайный, начинается опасная импровизация: «поставим помощнее», «временно перемкнем», «потом заменим». О том, какие позиции разумно держать на складе, есть отдельная статья «ЗИП для шкафа управления: что держать на складе».
Кабель, разъем и внешний носитель
Если устройство включается через отдельный кабель питания или съемный разъем, его стоит проверить отдельно. Не только визуально, но и механически: не болтается ли разъем, нет ли надлома, не перепутан ли кабель после работ, не повреждены ли жилы, нет ли следов натяга. Иногда устройство «не включается» после того, как шкаф открывали для другой задачи и случайно потянули жгут.
С SD и USB ситуация тоньше. Не каждое устройство зависит от внешнего носителя при старте, но если проект, настройки, журнал или загрузочные данные связаны с картой/накопителем, плохой носитель может выглядеть как странный отказ. Здесь нельзя действовать грубо: вытащить, отформатировать, записать «что-то похожее», загрузить старую копию из личной папки. Сначала нужно понять роль носителя по документации и по проекту.
Если есть подозрение на SD/USB, фиксируют состояние: установлен ли носитель, видны ли физические повреждения, когда его последний раз меняли, есть ли резервная копия содержимого, совпадает ли версия проекта. Сам носитель лучше не «лечить» на объекте без регламента. Если он нужен для восстановления, его состояние может быть важным для сервиса.
Журнал и последние события
Перед сервисом полезно понять, что происходило до отказа. Устройство перестало включаться после планового отключения? После скачка питания? После грозы? После замены блока питания? После обновления проекта? После аварии на соседнем приводе? После работ электрика в шкафу? После долгого простоя?
Эти вопросы важны не для красивого отчета, а для сокращения диагностики. Если отказ случился после аварии питания, сервис будет смотреть на одну группу причин. Если после обновления прошивки или проекта - на другую. Если после замены кабеля или модулей - на третью. Если после попадания влаги или перегрева шкафа - на четвертую.
Поэтому стоит поднять журнал SCADA, журнал действий оператора, журнал электрика, записи ТОиР, фото шкафа до и после работ, сообщения ИБП или блока питания, если они есть. Даже если само устройство не включается и его внутренний журнал недоступен, внешний контекст часто помогает. Особенно если на объекте уже принято фиксировать действия оператора и изменения в системе, а не восстанавливать события по памяти.
Прошивка и проект: не трогать без резервной копии
Когда устройство не запускается, появляется соблазн «перепрошить». Иногда обновление действительно является частью сервисного сценария, но оно не должно быть первым случайным действием. Прошивка, runtime, проект и настройки должны соответствовать конкретной модели, версии и состоянию объекта. Неправильная попытка восстановления может превратить простой отказ в потерю проекта.
Перед любыми программными действиями нужно ответить на несколько вопросов. Есть ли актуальный резерв проекта? Известна ли версия прошивки до отказа? Есть ли копия параметров? Кто последний загружал изменения? Есть ли пароль и права доступа? Есть ли инструкция производителя или внутренний регламент? Можно ли безопасно считать проект или состояние, не записывая ничего в устройство?
Если резервной копии нет, действовать особенно осторожно. В статье «Бэкап ПЛК и SCADA: как проверить, что восстановление работает» мы отдельно разбирали, что бэкап ценен только тогда, когда проверено восстановление. Для сервисного случая это критично: заменить устройство можно быстрее, чем восстановить потерянную конфигурацию без исходников.
Что можно проверить на месте
Первичная диагностика на объекте должна быть безопасной и обратимой. Можно измерить питание на клеммах. Можно проверить предохранитель. Можно осмотреть разъемы и кабели. Можно сравнить фактическую схему питания с документацией. Можно посмотреть, что случилось до отказа. Можно подготовить резерв проекта, фото и журнал. Можно заменить внешний кабель или предохранитель на правильный ЗИП, если причина понятна и это предусмотрено регламентом.
Но есть границы. Не нужно вскрывать устройство, паять, греть плату, промывать ее, менять компоненты, перемыкать защитные цепи, ставить предохранитель большего номинала, подавать питание напрямую мимо схемы, загружать случайную прошивку, стирать накопитель или проверять устройство в условиях, отличных от допустимых.
Если есть запах гари, следы перегрева, повреждение корпуса, следы влаги, повторное срабатывание защиты, нестабильное потребление, устройство не определяется штатными средствами, не проходит документированный режим восстановления или отказ связан с аварией питания, дальше лучше идти через сервис. Это не осторожность ради осторожности. Это способ сохранить устройство, доказательную базу и гарантийную историю.
Чек-лист первичной диагностики
Как подготовить устройство к сервису
Если после первичной проверки устройство все же нужно отправлять в сервис, лучше сразу подготовить пакет данных. Минимум: модель и серийный номер, фото устройства и шкафа, схема питания фрагментом, фактическое измерение 24 В на клеммах, описание последних событий, условия отказа, версия проекта и прошивки, резерв проекта при наличии, информация о SD/USB, список уже выполненных проверок.
Формулировка «не включается» мало помогает. Гораздо полезнее написать: «после аварийного отключения питания устройство не подает признаков жизни; 24,1 В на клеммах присутствует; предохранитель F3 исправен; кабель питания заменен на штатный; следов влаги нет; проект версии такой-то; резерв от такой-то даты; журнал SCADA приложен». Такой запрос быстрее попадает в правильный сценарий диагностики.
Если оборудование выбиралось через стендовые испытания или тест-драйв, полезно поднять протоколы тех проверок: какая среда разработки использовалась, какие модули стояли, какие сценарии запускались, какие версии были зафиксированы. В статье «Тест-драйв СТАБУР: что проверить на стенде до закупки» мы как раз писали, что испытание должно оставлять журнал и протокол, а не только впечатление «вроде работает».
Итог
Если устройство в шкафу не включается, не стоит сразу считать его неисправным и не стоит сразу пытаться оживить его радикальными методами. Сначала проверяют внешнюю цепь: питание 24 В, предохранитель, клеммы, кабель, условия после аварии, внешний носитель, журнал и наличие резервного проекта. Это та часть, которую можно и нужно разобрать на объекте.
Сервис начинается там, где внешние причины исключены или появились признаки внутреннего отказа: запах, перегрев, влага, повторное срабатывание защиты, отсутствие реакции при нормальном питании, риск потерять проект или необходимость действий, не предусмотренных документацией. Хорошая первичная диагностика не заменяет сервис, но делает его быстрее и честнее.
