Тест-драйв СТАБУР: Что проверить на стенде до закупки

Закупка ПЛК редко срывается из-за одной строки в каталоге. Чаще проблема появляется позже: прибор уже в спецификации, сроки поджимают, шкаф в сборке, а команда только на пуске выясняет, что среда разработки выбрана не та, модулей не хватает по слотам, обмен с верхним уровнем ведет себя иначе, чем ожидали, а первый старт никто не проходил на реальном железе.

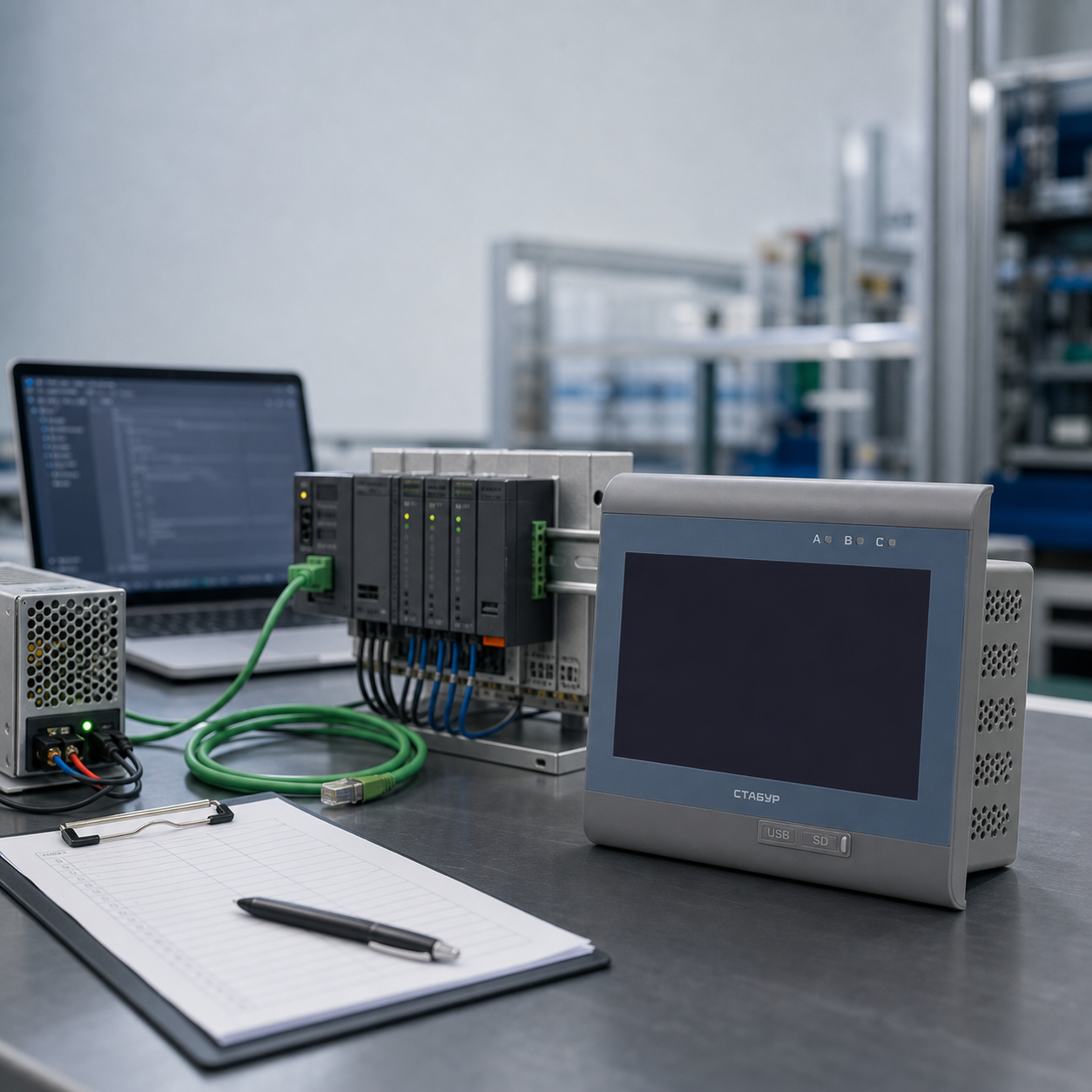

Тест-драйв СТАБУР как раз нужен для того, чтобы убрать эту неопределенность до закупки. Не в формате «посмотреть коробку» и не в режиме бесконечного лабораторного исследования, а как короткий мини-FAT на своем стенде или объекте: подключить питание, поднять среду, проверить нужные точки, модули, связь, журнал событий и понятность сопровождения.

На странице «СТАБУР Тест-драйв» программа описана прямо: комплект СТАБУР можно получить на испытания до 60 дней, выбрать устройство под задачу, добавить до 7 модулей ввода-вывода, провести проверку на своем стенде или объекте, получить доставку до площадки и поддержку инженеров по интеграции, настройке и запуску. По итогам фиксируется фидбек или краткий отчет о результатах испытаний.

Это сильная возможность, но ее легко потратить впустую. Если просто включить ПЛК, открыть пару экранов и сказать «работает», тест-драйв не даст ответа на главный вопрос: можно ли безопасно закладывать эту конфигурацию в проект и закупку.

Начните не с прибора, а с заявки

Хороший тест-драйв начинается до отправки комплекта. В заявке нужно описать не «нужен ПЛК на пробу», а инженерную задачу:

•что автоматизируется: шкаф, станок, насосная, линия, локальный пост, учебный стенд;

•какая среда нужна для проверки: CODESYS 3.5 или MasterSCADA 4D;

•какие сигналы есть на стенде: DI, DO, AI, AO, термопары/термосопротивления;

•какие интерфейсы и связи нужно проверить: Ethernet, RS-485, CAN, обмен с SCADA или верхним уровнем;

•где пройдет тест: офисный стенд, лаборатория интегратора, участок производства;

•какие ограничения важны: сроки, питание 24 В, место в шкафу, экран у двери, требования к журналу и архиву;

•кто будет контактным инженером и кто подпишет протокол испытаний.

Такой список позволяет подобрать комплект осмысленно: устройство, модули, среду и программу испытаний. На сайте тест-драйва отдельно указано, что после заявки уточняется задача и подтверждается наличие тестового комплекта. Это нормально: тестовый парк не бесконечный, а конфигурация должна совпасть с тем, что вы реально хотите проверить.

Если задача пока размытая, начните с каталога ПЛК СТАБУР. Там видна логика линейки: контроллеры с сенсорным экраном, диагонали от 5 до 24 дюймов, исполнение под CODESYS 3.5 или MasterSCADA 4D, модульная архитектура, промышленная связь и работа в составе АСУ ТП. Для тест-драйва важно выбрать не «самый мощный вариант», а ближайший к будущему объекту.

Мини-FAT: что считать успешной проверкой

Мини-FAT перед закупкой - это не официальная приемка готового шкафа. Это компактная программа, которая отвечает на вопросы до контракта:

1.Команда умеет поднять выбранную среду и подключиться к прибору.

2.Нужные модули определяются, соответствуют проекту и дают ожидаемые значения.

3.Обмен с внешними устройствами или SCADA работает в реальном режиме нагрузки.

4.Журнал, аварии, статусы и диагностика понятны инженеру эксплуатации.

5.Конфигурация подходит по слотам, питанию, монтажу и роли экрана.

6.По итогам есть протокол: что проверили, что прошло, что требует уточнения.

Главное - не пытаться за 60 дней переписать весь будущий объект. На стенде нужно собрать типовой узел, который несет риск закупки. Например: один привод по связи, пара дискретных входов, аналоговый датчик, экран с авариями, запись события, тест восстановления после перезапуска. Если этот узел прошел проверку, дальше спецификация становится гораздо увереннее.

Среда разработки: CODESYS или MasterSCADA 4D

Первый пункт тест-драйва - не «загорелся ли экран», а выбранная среда. Для СТАБУР принципиально важно заранее понять, в чем команда будет жить после закупки: в CODESYS 3.5 или MasterSCADA 4D. Это не вопрос вкуса одного инженера на день испытаний. Это будущие исходники, обучение, сопровождение, ревизии и передача объекта заказчику.

На стенде стоит проверить:

•установка среды на рабочий ноутбук;

•наличие нужного target/пакетов;

•подключение к прибору по выбранному интерфейсу;

•загрузка простого проекта;

•online-режим, диагностика, просмотр переменных;

•восстановление после перезапуска;

•экспорт или резервное копирование проекта.

В разделе документации СТАБУР есть руководства по эксплуатации ПЛК, промышленного контроллера и панели оператора, материалы по CODESYS, target для ПЛК СТАБУР, среды программирования и отдельные PDF «Первый старт» для CODESYS V3.5 и MasterSCADA 4D. Именно эти материалы стоит открыть в начале испытаний, а не после того, как стенд уже «не видит» устройство.

Точки и модули: не «примерно похоже», а по реальной корзине

Если будущий объект зависит от конкретных сигналов, проверять нужно не абстрактный «ввод-вывод», а тот набор, который близок к проекту. На странице тест-драйва указано, что в комплект может входить до 7 модулей ввода-вывода под задачу. Этого достаточно, чтобы собрать представительный узел: дискретные входы, дискретные выходы, аналоговый вход, температурный модуль, интерфейс связи.

Перед заявкой полезно свериться с каталогом модулей расширения ПЛК СТАБУР. В нем перечислены типы модулей: AI, AO, TERM, DI, DOOC, DOS, DOR, а также интерфейсные ETH232, RS-485, CAN, GSM, WIFIBT, AUSBH. Там же зафиксирована логика модульной архитектуры: до 8 модулей для диагоналей 5-10 дюймов и до 16 модулей для 12-24 дюймов.

На стенде важно проверить не только факт определения модулей, но и поведение:

•совпадает ли порядок модулей с проектом;

•корректно ли читаются дискретные входы;

•как срабатывают дискретные выходы на нагрузке или имитаторе;

•стабильны ли аналоговые значения;

•как фиксируется обрыв, неверный диапазон или ошибка модуля;

•видны ли диагностические статусы в среде и на HMI;

•что остается в журнале после перезапуска.

Если на испытаниях вы проверили один аналоговый вход без диагностики, а в закупке планируете десятки сигналов и температурный модуль, это не тест-драйв будущего решения. Это просто первое включение.

Связь и верхний уровень: проверять на своих условиях

На сайте тест-драйва отдельно указано, что за время испытаний можно проверить обмен данными и интеграции, в том числе с SCADA или верхним уровнем. Это один из самых ценных пунктов программы, потому что связь часто ломается не в каталоге, а на стыке конкретных устройств и привычек интегратора.

Для стенда достаточно выбрать один-два критичных сценария:

•ПЛК отдает статусы и аварии во внешнюю SCADA;

•ПЛК принимает уставку или команду с верхнего уровня;

•внешний прибор опрашивается через нужный интерфейс;

•при обрыве связи появляется понятный статус;

•после восстановления обмен продолжается без ручного шаманства;

•журнал фиксирует событие связи, а не только «что-то перестало работать».

Не обязательно строить всю будущую архитектуру. Но нужно проверить именно тот путь, который несет риск. Если объект зависит от внешней SCADA, не ограничивайтесь локальным экраном. Если важна связь с частотным приводом или измерителем, подключите реальный прибор или хотя бы корректный имитатор. Если в проекте планируется OPC UA или другой промышленный обмен, зафиксируйте версию настроек, имена узлов, права доступа и поведение при отказе.

Первый старт PDF: пройти руками, а не держать «на потом»

PDF «Первый старт» хорош не как ссылка в папке проекта, а как сценарий проверки. Инженер, который будет сопровождать объект, должен один раз пройти его руками: установить среду, подключиться, увидеть устройство, загрузить минимальный проект, проверить online-режим и сохранить результат.

В протоколе тест-драйва стоит записать:

•какая версия среды использовалась;

•какой target или пакет установлен;

•каким способом подключались к прибору;

•какой IP-адрес или интерфейс был применен;

•какой проект загружен;

•где сохранена резервная копия;

•какие шаги вызвали вопросы.

Эта запись кажется лишней только до первого выезда на объект. Потом выясняется, что один ноутбук видел прибор, второй не видел, проект открывался в другой версии среды, а скриншоты никто не сделал. Тест-драйв должен оставить след, пригодный для будущей команды.

Журнал и диагностика: проверка для эксплуатации

ПЛК выбирают не только программисты. Эксплуатации важно понять, как устройство помогает после пуска: где смотреть состояние, как увидеть ошибку модуля, как отличить отсутствие сигнала от обрыва, что останется в журнале после ночного сбоя.

На стенде стоит заложить несколько простых событий:

•пропал дискретный вход;

•аналоговый сигнал вышел за ожидаемый диапазон;

•внешний узел перестал отвечать;

•оператор изменил уставку;

•произошел перезапуск;

•ошибка была квитирована;

•связь восстановилась.

После каждого события нужно записать, где оно видно: в среде разработки, на экране, в журнале, в SCADA, в диагностике модуля. Если событие важно для будущего объекта, но на стенде его никто не видит, закупка не должна идти дальше без решения: доработать экран, изменить проект, добавить сигнал диагностики или уточнить требования.

Таблица: этап испытаний и запись в протокол

Протокол не должен быть толстым отчетом на 40 страниц. Для тест-драйва достаточно таблицы, которая показывает, что проверка была осмысленной.

Эта таблица хорошо дисциплинирует разговор после испытаний. Вместо «в целом понравилось» появляется инженерный результат: что проверено, что не проверено и какие риски остались.

Что не стоит проверять в тест-драйве

Тест-драйв не должен превращаться в полноценную разработку объекта за счет поставщика. За 60 дней можно проверить совместимость, подходящую конфигурацию, критичные сценарии связи и удобство среды. Но не стоит ожидать, что за это время будет написана вся логика линии, закрыты все будущие FAT/SAT и снята ответственность с проектной команды.

Не нужно также использовать тест-драйв как замену ТЗ. Если команда не знает, сколько у нее сигналов, какая среда разработки нужна и какие интерфейсы критичны, прибор на столе не решит эту неопределенность сам. Сначала формулируется задача, затем под нее подбирается комплект.

И еще один практический момент: не проверяйте только «самое легкое». Если риск проекта в температурных входах, проверьте TERM. Если риск в связи с верхним уровнем, проверьте обмен. Если риск в обслуживании сменой, проверьте экран, журнал и восстановление после сбоя. Тест-драйв ценен именно тем, что позволяет ударить по слабому месту до закупки.

Как перейти от тест-драйва к закупке

После испытаний у команды должно остаться четыре результата:

1.Подтвержденная конфигурация: модель, среда, модули, интерфейсы.

2.Протокол проверки: что делали, что прошло, что требует уточнения.

3.Набор файлов: тестовый проект, резервная копия, скриншоты, фото стенда, журнал замечаний.

4.Решение: закупаем в этой конфигурации, меняем состав или возвращаемся к уточнению задачи.

Если все прошло хорошо, статья из каталога превращается в спецификацию, а спецификация - в закупку с меньшим риском. Если обнаружились ограничения, это тоже хороший результат: вы нашли их на стенде, а не на пуске, когда шкаф уже собран и смена ждет запуска.

Для следующего шага удобно держать под рукой три страницы: программу тест-драйва СТАБУР, каталог ПЛК СТАБУР и техническую документацию. А если нужно собрать именно корзину ввода-вывода и связи, используйте каталог модулей расширения. Общая точка входа по продуктам и поддержке - psve.ru.

Итог

Тест-драйв СТАБУР стоит воспринимать не как рекламную демонстрацию, а как короткую инженерную проверку перед закупкой. Его задача - снять конкретные риски: среда, первый старт, модули, связь, журнал, диагностика и понятность сопровождения.

Чем точнее заявка и протокол, тем полезнее испытания. Через 60 дней у команды должен быть не набор впечатлений, а ответ: эта конфигурация подходит для объекта, подходит с условиями или требует замены до закупки. Именно это и отличает тест-драйв от простого «включили, посмотрели, вроде работает».
