В шкафу управления все может выглядеть почти спокойно: линия работает, ПЛК не перезагружается, предохранитель еще не сгорел, аварий на HMI нет. Но при осмотре одна клемма заметно теплее соседних, изоляция рядом чуть потемнела, а на тепловизоре видна маленькая горячая точка. Это как раз тот неприятный момент, когда аварии еще нет, но слабое место уже просит внимания.
Перегрев клеммы редко появляется сам по себе. За ним может стоять слабая затяжка, плохой контакт, окисление, перегруз цепи, многожильный провод без наконечника, вибрация, поврежденная жила, неподходящая перемычка или последствия недавней доработки. Если такой симптом не зафиксировать, он легко превращается в просадку 24 В, повторное срабатывание защиты, оплавленный держатель или остановку оборудования в самый неудобный момент.
Эта статья не является инструкцией по электромонтажу и не заменяет регламент электрика. Речь о диагностике и фиксации: как заметить перегрев до простоя, какие факты собрать, что передать электрику, ТОиР и ответственному за шкаф, а где не нужно превращать открытый шкаф в полигон для импровизаций.
Короткий ответ
Если клемма греется, а аварии еще нет, нужно не “подтянуть на всякий случай”, а зафиксировать симптом и привязать его к конкретной цепи. Полезны общий снимок шкафа, крупное фото клеммы, термограмма, обозначение по схеме, рабочая нагрузка, дата, режим оборудования и история последних работ. Тепловизор показывает место повышенного нагрева, но не доказывает причину без осмотра, схемы и проверки квалифицированным электриком.
Главная логика простая: горячая клемма среди похожих соседних элементов - повод оформить проверку в ТОиР и выполнить ее по регламенту предприятия. Если есть потемнение, запах, следы оплавления, повторный нагрев после обслуживания или связь с критичной цепью, откладывать до следующего планового обхода опасно.
Почему клемма может греться до явной аварии
Клеммное соединение нагревается там, где на участке цепи появляется лишнее сопротивление или ток оказывается выше ожидаемого. В нормальном режиме часть тепла есть почти всегда: через проводник идет ток, рядом работают блоки питания, контакторы, реле и другие источники тепла. Проблема начинается, когда одна точка выбивается из общей картины.
Самый ценный признак - не абсолютная температура сама по себе, а сравнение. Если одна клемма питания 24 В заметно горячее соседних при той же нагрузке, это уже информация. Если один полюс трехфазной цепи греется иначе, чем остальные, это информация. Если после недавней замены устройства нагрелся тот же участок, где трогали провода, это тоже информация.
Поэтому перегрев клеммы нужно рассматривать как симптом, а не как готовый диагноз. Теплая клемма может быть следствием плохого контакта. Но она же может греться из-за перегрузки цепи, плотной компоновки, соседнего горячего аппарата, отражения на термограмме или режима, в котором шкаф раньше не работал.
Слабая затяжка, плохой контакт и окисление
Слабая затяжка - один из самых понятных, но не единственный сценарий. Контакт мог быть недостаточным с момента сборки, мог ослабнуть после вибрации, мог ухудшиться после нескольких циклов нагрева и охлаждения, а мог стать плохим после доработки, когда жилу вынимали и возвращали обратно. Иногда клемма выглядит нормальной, но под нагрузкой именно на ней появляется падение напряжения и нагрев.
Плохой контакт опасен своей постепенностью. Сначала это несколько градусов отличия, потом потемнение изоляции, потом запах нагретого пластика, потом нестабильная работа нагрузки или срабатывание защиты. При этом в журнале аварий может не быть ничего полезного: ПЛК видит только итог, например пропадание питания датчиков или кратковременный сбой входов.
Окисление добавляет похожую проблему, но с другим корнем. Влага, агрессивная среда, старые кабельные вводы, неплотно закрытая дверь, следы конденсата или загрязнение могут ухудшить контакт. На клемме появляются налет, изменение цвета металла, следы коррозии. В такой ситуации простая запись “клемма горячая” слишком бедная: нужно фиксировать еще и условия шкафа, следы влаги, состояние кабельных вводов и повторяемость дефекта.
Перегруз цепи: когда клемма не виновата одна
Иногда клемма греется не потому, что она “плохая”, а потому что через нее идет ток выше расчетного или выше того режима, в котором шкаф реально эксплуатировался раньше. К цепи могли добавить новые датчики, реле, клапаны, подсветку, модуль связи или временную нагрузку. На схеме изменений еще нет, а ток уже есть.
Особенно часто это проявляется на распределении 24 В, общих проводниках, перемычках, держателях предохранителей и участках, где несколько потребителей собраны в одну группу. В покое все выглядит нормально. При включении нагрузки или после прогрева появляется теплая зона. Если смотреть только одну клемму, можно решить, что причина в ней. Если посмотреть всю группу, картина может оказаться шире: перегревается не точка, а ветка питания.
Поэтому после обнаружения нагрева полезно спросить не только “что с этой клеммой?”, но и “что она питает?”. Если это цепь, через которую проходят несколько исполнительных устройств, блок питания, группа датчиков или общий минус, информацию нужно передавать не только электрику, но и инженеру, который отвечает за схему питания и нагрузки шкафа.
Многожильный провод без наконечника
Многожильный провод без подходящего наконечника может выглядеть рабочим до тех пор, пока шкаф не начинает жить настоящей эксплуатацией: вибрация, повторные снятия и установки, изгибы, пыль, влажность, нагрев. Отдельные жилки могут не попасть в контакт, распушиться, повредиться или со временем ухудшить прижим. Результат тот же: локальный нагрев, нестабильное питание, периодические отказы.
Здесь легко скатиться в монтажную инструкцию, но задача статьи другая. Для диагностики важно зафиксировать сам факт: где обнаружен многожильный провод без наконечника, какая это цепь, есть ли следы нагрева, совпадает ли это с маркировкой и схемой, есть ли похожие места рядом. Если таких мест много, это уже не единичная неисправность, а повод проверить культуру восстановления и доработок шкафа.
С маркировкой это связано напрямую. Когда проводник и клемма однозначно читаются по схеме, замечание можно быстро превратить в заявку. Когда на проводе нет понятной метки, осмотр превращается в угадывание. Подходы к связке схемы, клемм и бирок разобраны в статье «Маркировка проводников и клемм в проектах автоматизации».
Вибрация и повторные мелкие работы
Вибрация редко попадает в отчет как причина с первого раза. На объекте чаще пишут “плохой контакт”, “клемма ослабла”, “после протяжки работает”. Но если шкаф стоит рядом с насосной группой, прессом, дробилкой, вибростолом, приводом или дверью, которую постоянно открывают и закрывают, механика может возвращать дефект снова.
Повторяемость здесь важнее единичного события. Если одна и та же клеммная группа греется после каждой остановки, после каждого ремонта или через месяц после проверки, нужно искать не только конкретную клемму. Возможны вибрация, неудобная трассировка, натянутый провод, отсутствие запаса по длине, неудачное крепление кабеля, частые временные подключения или несогласованные доработки.
Журнал ТОиР помогает не потерять эту историю. Одно замечание можно забыть. Три записи по одной зоне за квартал уже показывают системный дефект. И это совсем другой разговор: не “кто плохо затянул”, а “почему эта точка снова стала слабым местом”.

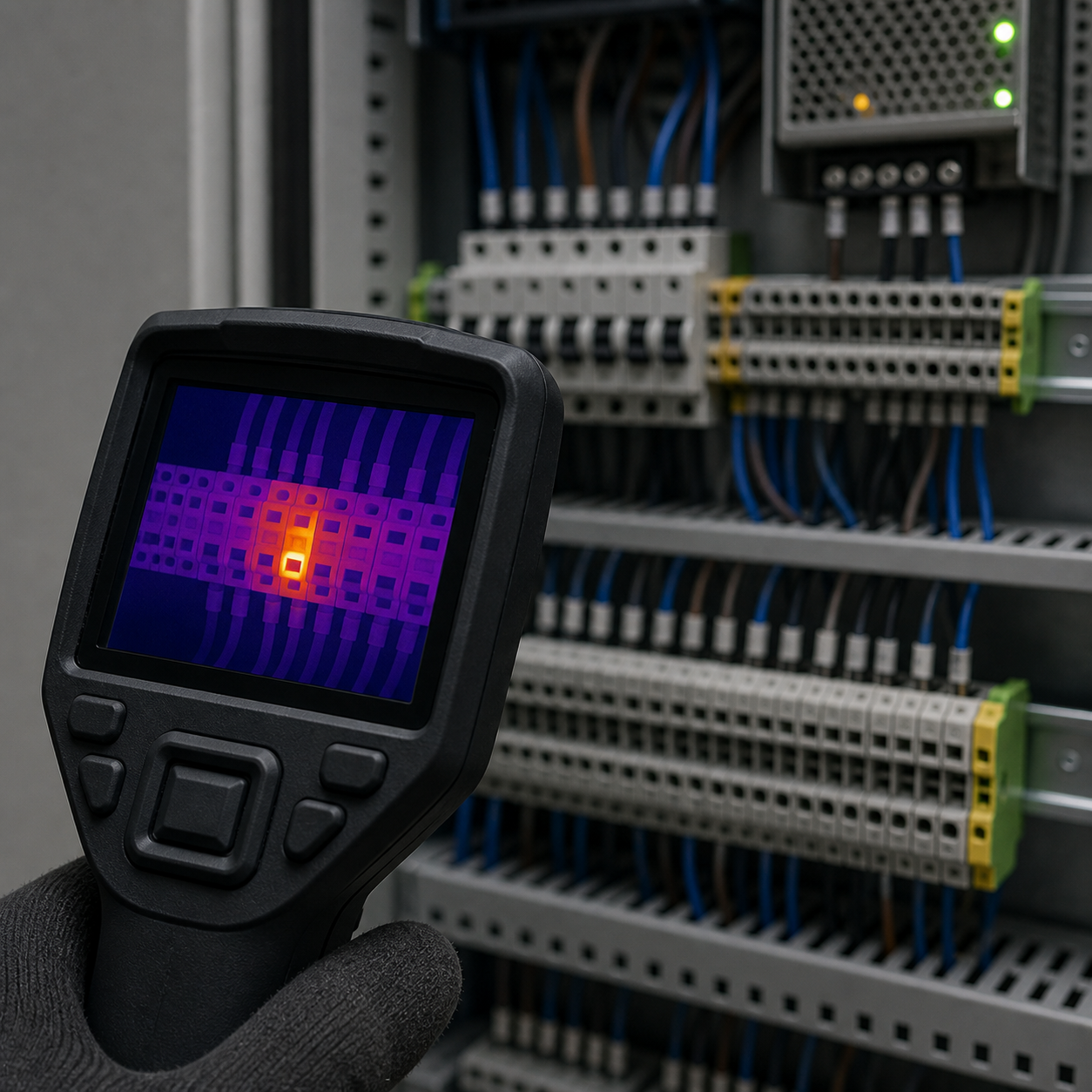

Как смотреть: обычный осмотр плюс тепловизор
Обычный осмотр и тепловизор дают разные части картины. Глазами видно потемнение, изменение формы пластика, следы перегрева, налет, поврежденную изоляцию, распушенную жилу, перекос клеммы, последствия неаккуратной доработки. Тепловизор показывает, где поверхность греется относительно соседних точек и как это связано с нагрузкой.
Снимать шкаф лучше в понятном рабочем режиме, а не случайно во время простоя. Если нагрузка минимальная, плохой контакт может не проявиться. Если режим редкий и тяжелый, это нужно записать отдельно, иначе следующий осмотр будет трудно сравнивать. Подробнее о регулярной процедуре мы разбирали в материале «Тепловизионный осмотр шкафа: регламент раз в квартал».
У тепловизора есть ловушка: красивая картинка создает ощущение точного ответа. На самом деле термограмма требует контекста. Блестящие поверхности могут отражать тепло, открытая дверь меняет охлаждение, соседний блок питания может подогревать клеммник, а одинаковая температура при разной нагрузке ничего не доказывает. Поэтому каждый подозрительный кадр должен сопровождаться обычной фотографией и записью условий.
Что видно при осмотре и кому это передавать
Таблица не заменяет диагностику. Она нужна, чтобы наблюдение не потерялось между сменой, электриком, инженером АСУ ТП и системой ТОиР. Чем точнее сформулирован симптом, тем меньше вероятность, что заявка превратится в “посмотреть шкаф, что-то греется”.
Фотофиксация: что должно быть в заявке
Хорошая фотофиксация не обязана быть красивой. Она должна позволять найти место дефекта через день, неделю или месяц. Если в заявке есть только крупный кадр горячей клеммы, но не видно шкафа, секции и соседних элементов, ремонтник снова начинает поиск с нуля.
Минимальный набор обычно такой:
•общий вид шкафа или секции, чтобы было понятно расположение;
•крупный обычный снимок клеммы, держателя или проводника;
•термограмма той же зоны;
•обозначение клеммы, цепи, автомата или предохранителя по схеме;
•режим работы оборудования и нагрузка на момент осмотра;
•запись, что изменилось недавно: ремонт, добавленная нагрузка, замена устройства, авария, мойка, вибрация или повторный отказ.
Такая запись полезна даже тогда, когда дефект устраняют быстро. Через полгода она покажет, была ли это разовая проблема или слабое место шкафа. А если рядом снова сработает защита, можно будет связать события, а не начинать расследование с пустого листа.
Журнал ТОиР: не только “устранено”
В журнале ТОиР перегрев клеммы лучше описывать через факты. Запись “подтянули клемму” почти ничего не говорит следующей смене. Запись “клемма XT2-14 цепи питания клапанов Y1-Y4 была горячее соседних, термограмма приложена, проверка выполнена после снятия напряжения, после восстановления повторная съемка без отклонений” уже помогает.
Полезно фиксировать не только действие, но и результат. Если электрик выполнил проверку, заменил клемму, восстановил наконечник, перенес нагрузку по проектному решению или заменил держатель, нужен повторный контроль под сопоставимой нагрузкой. Без него заявка закрыта формально, но тепловой симптом может остаться.
Если перегрев связан с предохранителем или повторным срабатыванием защиты, стоит связать заявки между собой. В статье «Предохранитель в шкафу снова сгорел: что проверить до простой замены» логика та же: защита и нагрев часто показывают одну цепь, где причина глубже простой замены расходника.
Что делать после обнаружения
Первое действие - не физическое, а организационное: зафиксировать место, режим и критичность. Если речь о цепи, которая питает контроллер, HMI, сеть, защитную сигнализацию, общий 24 В или важный исполнительный механизм, приоритет выше. Если есть запах, потемнение, оплавление или повторный нагрев, это уже не “понаблюдаем когда-нибудь”.
Дальше нужно передать задачу тому, кто имеет право работать с электрической частью шкафа. Проверка соединения, разбор клеммы, замена наконечника, перенос нагрузки, замена держателя или изменение схемы выполняются только по регламенту предприятия, с учетом отключения, допуска, документации и требований производителя компонентов. Для инженера АСУ ТП здесь важна не отвертка, а контекст: какая цепь, что она питает, какие аварии возможны при отказе, что изменилось в проекте.
После устранения дефекта нужно закрыть петлю: повторная термограмма, отметка в ТОиР, обновление схемы или кабельного журнала, если менялась фактическая коммутация, и анализ повторяемости. Если причина была в добавленной нагрузке, одной заменой клеммы дело не заканчивается. Нужно проверить расчет цепи и защиту. Если причина была во влаге, нужно заниматься шкафом и средой. Если причина была в вибрации, стоит смотреть крепление кабелей и повторяемость замечаний.
Вопросы при работе
Можно ли считать теплую клемму нормой, если шкаф работает?
Иногда небольшое тепло нормально, особенно рядом с нагруженными устройствами. Но одна клемма, которая выбивается среди похожих соседних, требует фиксации и проверки. Работает сейчас - не значит, что работает с запасом.
Нужна ли точная температура для решения?
Число полезно, но без контекста слабое. Важнее сравнение с соседними элементами, предыдущими осмотрами, нагрузкой и назначением цепи. Абсолютная температура не заменяет схему и оценку электрика.
Кто должен разбирать клемму после обнаружения нагрева?
Тот, кто уполномочен работать с электрической частью шкафа по правилам предприятия. Инженер АСУ ТП может помочь определить критичность цепи и связать симптом с журналами, но не должен подменять регламент электрика.
Что делать, если после проверки клемма снова греется?
Повторный дефект нужно рассматривать как системный сигнал. Проверяют нагрузку цепи, вибрацию, состояние проводника, среду шкафа, документацию, последние доработки и правильность предыдущего решения. В ТОиР это должна быть связанная история, а не новая случайная заявка.
