Сигнал пропадает только при вибрации шкафа, затем возвращается сам. На останове все выглядит исправно: клемма не обгорела, проводники на месте, измерение стабильное. При внимательном осмотре выясняется, что под одним зажимом находятся две жилы разного сечения. Толстая держится уверенно, тонкая получает контакт лишь частью поверхности и время от времени теряет его.
Два проводника в одной точке подключения не всегда означают ошибку. Некоторые клеммы и аппараты допускают такое соединение при определенных типах, сечениях и подготовке жил. Другие рассчитаны только на один проводник. Поэтому фотография сама по себе не дает окончательного вывода. Нужны модель клеммы, документация изготовителя, схема, тип жил, наконечники, нагрузка и история ремонтов.
Ниже - практический подход к обнаружению и документированию потенциально слабого контакта. Это не инструкция по переклеммовке и не замена регламента электрика. Задача инженера при осмотре и диагностике - увидеть признаки, связать их со схемой, оформить дефект и передать ответственному специалисту достаточные данные для решения.
Короткий ответ
Контакт двух проводников становится нестабильным, когда зажим не обеспечивает одинаковое и длительное давление на обе жилы. Риск растет при разном сечении или типе проводников, неподходящих наконечниках, распушенных многожильных жилах, вибрации, нагреве и повторных ремонтах. Но наличие двух проводников не объявляют дефектом без проверки паспорта клеммы. При обнаружении фиксируют тип и номер клеммы, маркировку обеих цепей, вид подготовки жил, признаки нагрева, условия проявления и передают замечание электрику с привязкой к схеме.
Почему одна клемма удерживает две жилы по-разному
Зажим создает усилие на проводнике через винт, пружину, прижимную пластину или другую контактную систему. Конструкция рассчитана на определенную форму и диапазон сечений. Когда в нее попадают две жилы, контактное усилие должно распределиться между ними так, чтобы обе сохраняли достаточную площадь соприкосновения при токе, температуре и вибрации.
Если проводники одинаковы и изготовитель прямо допускает двойное подключение, соединение может работать штатно. Если одна жила жесткая, а вторая гибкая, одна толще другой или наконечники имеют разную форму, прижим часто получается неравномерным. Более крупный проводник принимает основное усилие, а меньший остается на краю контактной зоны.
Внешне обе жилы могут выглядеть зафиксированными. Однако механическая фиксация изоляции или наконечника еще не доказывает надежный электрический контакт. Проблема проявляется позже, когда шкаф вибрирует, температура меняется или проводник получает небольшое натяжение от жгута.
Когда два проводника могут быть предусмотрены конструкцией
Ответ ищут в документации конкретной клеммы или аппарата. Производитель указывает число проводников, допустимые сечения, тип жилы, необходимость наконечника и возможные комбинации. Данные для одного семейства нельзя переносить на визуально похожую клемму другого типа.
Некоторые изделия имеют два независимых ввода, которые электрически соединены внутри. Это не то же самое, что две жилы под одним прижимом. Внешне проводники приходят в одну клеммную точку, но каждый удерживается собственной контактной системой. Такое решение обычно предсказуемее и проще обслуживать.
Бывает и специальный двойной наконечник для двух многожильных проводников. Его применение допустимо только при соответствии сечений, инструмента, клеммы и проектного решения. Сам факт наличия общего наконечника не гарантирует качества: неправильная опрессовка или неподходящий размер создают новый слабый узел.
Для эксплуатации важен проверяемый ответ: клемма допускает именно эту пару проводников или нет. Формулировка “мы всегда так делаем” паспортом не является.
Разное сечение создает неравномерный прижим

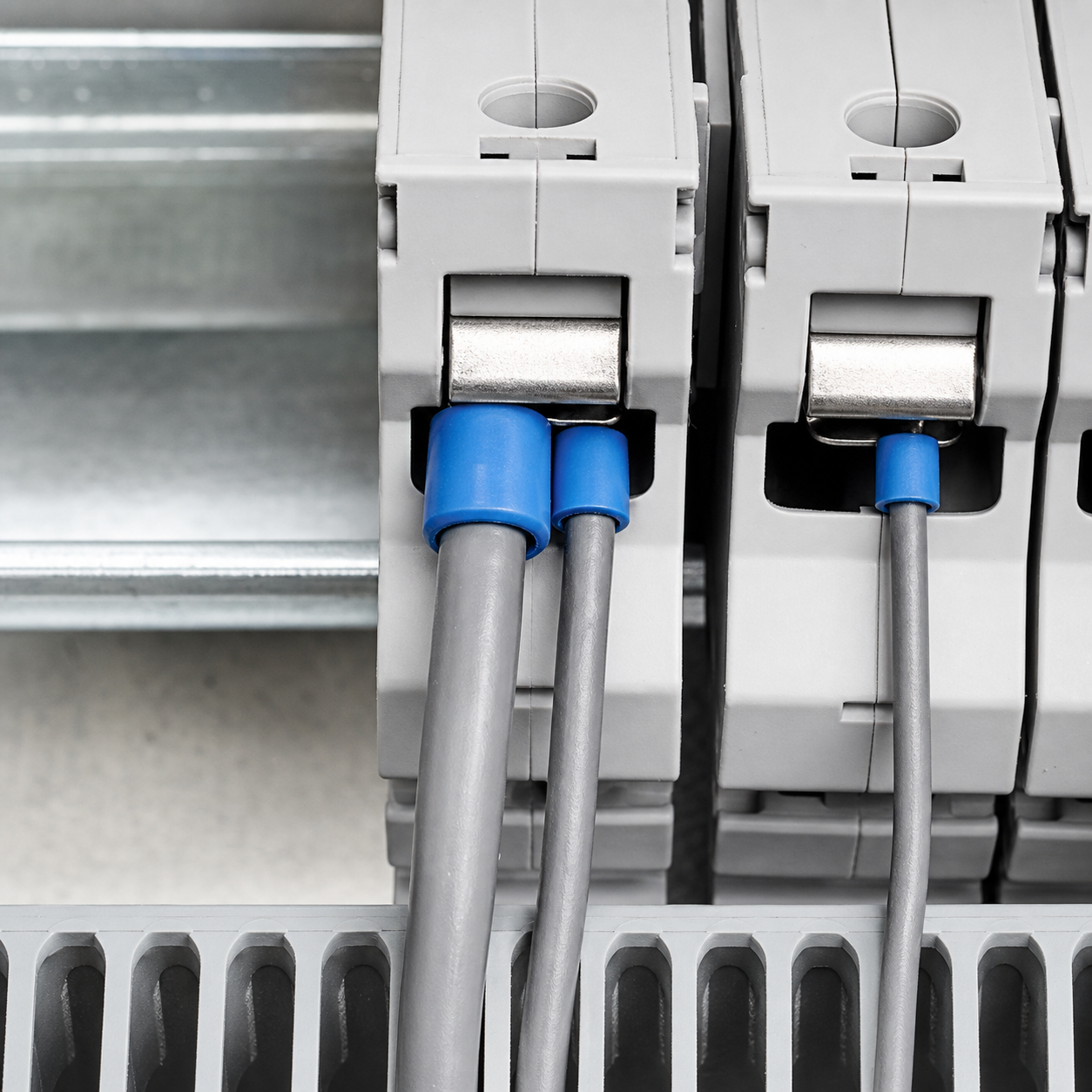

Толстая и тонкая жилы под общей пластиной занимают разную высоту. При затяжке пластина опирается прежде всего на толстую. Тонкая может соприкасаться с токоведущей частью только краем. На остановленном оборудовании этого хватает для показания мультиметра, но под током и вибрацией сопротивление меняется.
В цепях сигнализации дефект проявляется как краткие пропадания, ложные состояния DI или скачки аналогового значения. В цепях питания появляется падение напряжения, локальный нагрев и потемнение изоляции. Чем выше ток, тем быстрее дополнительное сопротивление становится тепловой проблемой.
Опасность не ограничивается большой разницей сечений. Две жилы номинально одинакового размера могут иметь разные наконечники, степень уплотнения или жесткость. Одна после прошлой опрессовки стала короче, другая входит под углом. Поэтому в дефекте нужно описывать фактическое исполнение, а не только цифры на схеме.
Жесткая и многожильная жила ведут себя по-разному
Однопроволочный проводник сохраняет форму под прижимом. Многожильный состоит из отдельных проволок, которые перераспределяются под усилием. Без подходящей подготовки часть проволок может уйти в сторону, не попасть в контактную зону или повредиться у края зажима.
Если гибкая жила находится рядом с жесткой, жесткий проводник может принять основное давление. Многожильная часть сначала кажется зажатой, затем постепенно уплотняется и теряет часть усилия. Температурные циклы и вибрация ускоряют этот процесс.
Особенно подозрительно выглядит распушенная жила: отдельные проволоки видны снаружи, часть обломана или зажата вместе с изоляцией. Это не повод самостоятельно тянуть провод и проверять его “на крепость”. На действующем оборудовании такое действие способно превратить потенциальный дефект в реальный отказ.
Наконечник помогает только при правильном соответствии
Наконечник собирает многожильный проводник в предсказуемую форму и защищает отдельные проволоки от расползания. Но он должен соответствовать сечению жилы, длине зачистки, инструменту опрессовки и контактной системе клеммы.
Слишком большой наконечник может выглядеть аккуратно, но жила внутри не получает нормального обжатия. Слишком маленький повреждает проволоки или не вмещает их полностью. Два разных наконечника под одной пластиной снова создают разную высоту и площадь контакта.
Повторная опрессовка, следы плоскогубцев, деформированная втулка и чрезмерно длинная металлическая часть указывают на ремонтную историю. Такие признаки полезно фотографировать крупно. Они не всегда доказывают отказ, но помогают электрику понять, почему соединение требует проверки.
Вибрация превращает слабое место в периодический отказ
В шкафу рядом с насосом, прессом, вентилятором или транспортной линией даже небольшая вибрация постоянно нагружает проводники. Если два провода выходят из клеммы под разными углами, жгут передает усилие на один из них сильнее. Контактное сопротивление начинает меняться вместе с механическим режимом.
Характерный симптом - отказ совпадает с пуском механизма, ударами, открыванием двери или работой вентилятора шкафа. После остановки контакт восстанавливается, и диагностика “по спокойному шкафу” ничего не показывает. Поэтому время и режим возникновения важнее случайного измерения после события.
Не стоит подтверждать гипотезу постукиванием по клеммнику или шевелением проводов на работающем оборудовании. Такие проверки должны быть частью безопасной процедуры и выполняться ответственным персоналом. Инженеру АСУ ТП достаточно связать событие с вибрацией по журналу, трендам и наблюдениям смены.
Нагрев ускоряет ослабление контакта
Плохой контакт имеет повышенное сопротивление. При прохождении тока выделяется тепло, поверхность окисляется, давление меняется, сопротивление растет еще сильнее. Получается самоускоряющийся процесс: сначала несколько градусов разницы, затем потемнение пластика и уже после этого заметный отказ.
Два проводника под одним зажимом добавляют неопределенность. Один может нести основную нагрузку, второй - ответвление. Нагрев возникает не обязательно на самом толстом проводе. Слабая тонкая жила с плохой площадью контакта может греться локально даже при меньшем токе.
Подход к обнаружению таких признаков разобран в статье “Клемма греется, но аварии еще нет: как найти слабое место до простоя”. Для двух проводников особенно важно сравнивать клемму с соседними при одинаковом режиме нагрузки и фиксировать условия съемки тепловизором.
Тепловое пятно само по себе не сообщает причину. Возможны перегруз цепи, плохая затяжка, окисление, повреждение клеммы или неверный выбор сечения. Но сочетание двух жил под одним прижимом, отличающейся температуры и периодического пропадания сигнала делает гипотезу о контакте сильнее.
Повторные ремонты оставляют следы
Клемма, которую несколько раз вскрывали, редко выглядит как новая. Проводники укорачивали, наконечники меняли, маркировку переносили, соседнюю жилу добавляли временно для измерения или обхода. Временное соединение могло остаться в эксплуатации после запуска.
Следы повторных работ: несколько разных бирок на одной жиле, остатки старой маркировки, неодинаковая длина наконечников, излом изоляции, царапины на винте, отсутствующая заглушка, проводник вне общего жгута. Каждый признак по отдельности может быть безобидным. Вместе они показывают, что узел менялся и заслуживает проверки по актуальной схеме.
Если второй провод появился после модернизации, нужно найти запись в as-built или журнале работ. Отсутствие записи не доказывает плохой контакт, но означает, что назначение ответвления не подтверждено.
Как обнаруживать слабое место при осмотре
Осмотр начинают с общего вида. Нужно понять, к какой группе относится клемма, откуда приходят оба проводника и куда уходят. Затем сверяют номер клеммы, маркировку жил и лист схемы. Подробный подход к поиску сигнала есть в статье “Клеммник шкафа управления: как найти нужный сигнал по схеме на объекте”.
На крупном плане смотрят посадку проводников: одинаково ли они входят, не зажата ли изоляция, не видны ли отдельные проволоки, нет ли деформации наконечников, потемнения, следов нагрева или механического натяжения. Нельзя делать вывод о моменте затяжки по внешнему виду винта. Это отдельная проверка электрика по документации и регламенту.
Измерительные признаки добавляют только с указанием условий. Температура без нагрузки малоинформативна. Падение напряжения без тока не описывает рабочий контакт. Случайный тест целостности после остановки может показать норму, хотя в вибрации сигнал пропадает. Поэтому рядом с числом записывают ток, режим, время, прибор и точку измерения.
Маркировка нужна не для красоты дефекта
Фраза “две жилы на серой клемме внизу” бесполезна для ремонта. В заявке должны совпасть обозначение шкафа, номер клеммы, маркировка каждого проводника, номер кабеля и лист схемы. Тогда электрик понимает, какую цепь придется выводить в работу и какие функции затронет изменение.
Если бирка отсутствует или не совпадает со схемой, это фиксируют отдельным пунктом. Нельзя присваивать назначение по цвету провода или соседней клемме. Система маркировки и ее связь с КД разобраны в статье “Маркировка проводников и клемм в проектах автоматизации”.
Два проводника часто означают ответвление, которого нет на принципиальной схеме. Один идет к полю, второй - на соседнее устройство, лампу или регистратор. Если эта функция штатная, схема должна показывать обе ветви. Если временная, у нее должен быть срок и владелец.
Фотофиксация: что должно попасть в кадр
Одна макрофотография наконечника не показывает, где находится узел. Один общий кадр шкафа не позволяет увидеть контакт. Нужны как минимум общий вид секции и крупный план клеммы. На одном из кадров должны читаться обозначение клеммной группы и соседние номера, на другом - способ входа обеих жил.
Полезно отдельно снять маркировку проводников, состояние кабельного канала и маршрут ответвления. Если есть тепловизионный кадр, к нему добавляют обычную фотографию с тем же ракурсом. Иначе через неделю трудно понять, какая именно точка была горячей.
Фото не должно требовать опасного доступа или снятия защит на работающем оборудовании. Если нужный участок закрыт, это указывают в заявке и организуют осмотр по процедуре.
Таблица: признаки, риски и запись в дефект
Как оформить и передать замечание
Хорошая запись о дефекте отвечает на пять вопросов: где находится узел, какие цепи затронуты, что именно обнаружено, при каких условиях проявляется и чем это подтверждено. Формулировка может звучать так: “Шкаф ШУ-2, группа X3, клемма 17. Под одним зажимом проводники цепей A и B, сечения различаются, тонкий входит под углом. При работе вентилятора зарегистрированы краткие пропадания DI. Фото и фрагмент схемы приложены”.
Критичность зависит от функции. Слабый контакт в цепи индикации и в цепи аварийного останова - разные риски, даже если выглядят одинаково. Поэтому в заявке указывают назначение сигнала, влияние на технологию и наличие резервирования.
Передают замечание электрику или ответственному за электрооборудование. Если схема не отражает вторую жилу, подключают проектировщика или владельца КД. Если дефект повторяется после ремонта, информацию направляют в ТОиР для анализа причины, а не очередного локального восстановления.
После выполненных работ должны остаться запись о принятом решении, обновленная схема при изменении цепи, фотографии и результат проверки в рабочем режиме. Иначе через следующий ремонт две жилы снова окажутся под одной клеммой, только уже без истории.
Вопросы при работе
Два проводника под одной клеммой всегда запрещены?
Нет. Возможность зависит от конструкции и документации конкретной клеммы, типов проводников, сечений и подготовки жил. Проверяют паспорт, а не общее правило из памяти.
Можно ли определить плохой контакт по легкому шевелению провода?
Такую проверку не выполняют самовольно, особенно на работающем оборудовании. Она может вызвать отказ или нарушить защиту. Нужна безопасная процедура электрика.
Если нагрева нет, контакт исправен?
Не обязательно. В слаботочной сигнальной цепи контакт может периодически пропадать без заметного тепла. Нужны журнал события, режим вибрации и состояние соединения.
Почему дефект появляется после нескольких месяцев?
Влияют уплотнение многожильной жилы, температурные циклы, вибрация, окисление и натяжение жгута. Начального контакта может хватать для приемки, но не для длительной эксплуатации.
Что важнее сфотографировать: клемму или маркировку?
Нужны оба уровня. Крупный план показывает контакт, общий кадр и бирки связывают его со схемой и заявкой.
Кому передавать замечание, если схема допускает ответвление?
Электрику для оценки фактического соединения. Если исполнение отличается от КД или требуется изменить способ подключения, подключают проектировщика и владельца as-built.
