Когда на пуске не срабатывает датчик, не включается выход или на экране зависает странный статус, поиск почти всегда приходит к клеммнику. Программа может быть правильной, датчик может быть исправным, а проблема сидит между листом схемы, клеммой, кабелем и адресом I/O. Именно там наладчик теряет больше всего времени: сигнал вроде есть, но не там; провод подписан, но непонятно, с какой стороны клеммы он приходит; резерв нарисован, но физически занят; перемычка стоит, но схема об этом молчит.
Эта статья не про общую маркировку проводников. О ней мы уже писали отдельно в материале «Маркировка проводников и клемм в проектах автоматизации». Здесь другой угол: как на реальном объекте найти нужный сигнал по схеме, не превратив диагностику в прогулку по шкафу с тестером и догадками.
Сначала не клемма, а симптом
Хороший поиск начинается не с вопроса «где этот провод?», а с вопроса «что именно не совпадает с ожиданием?». Например, оператор нажимает кнопку, а вход ПЛК не меняется. Или датчик уровня показывает норму на месте, но в HMI значение остается нулевым. Или выходной модуль светит индикатором, а реле в шкафу не включается.
Симптом задает направление. Если нет изменения на входе ПЛК, наладчик идет от программы к физическому каналу и дальше к клемме. Если на входе ПЛК все меняется, но исполнительный механизм молчит, путь другой: от выхода, через реле или промежуточную клемму, к кабелю в поле. В обоих случаях клеммник становится не просто рядом винтов и пружин, а картой границы между шкафом, полем и контроллером.
Вот почему схема должна помогать не только монтажнику при сборке, но и инженеру в момент отказа. На листе важно видеть не красивую линию, а маршрут сигнала: лист, устройство, клемма, кабель, жила, адрес I/O, перемычка, резерв, продолжение цепи. Если хотя бы одно звено потеряно, диагностика начинает идти по памяти и привычке.
Как наладчик читает схему у шкафа
На объекте редко читают схему подряд от первого листа до последнего. Обычно ищут конкретный сигнал. Наладчик открывает лист с нужным узлом и смотрит, где этот сигнал входит в шкаф или выходит из него. Если схема сделана удобно, рядом с обозначением датчика или кнопки видно клемму, номер кабеля, жилу, тип сигнала и адрес канала.
Дальше начинается проверка соответствия. Клемма на листе должна найтись на реальном клеммнике. Кабель на схеме должен совпасть с биркой. Жила должна быть понятна не только по цвету, но и по назначению. Адрес I/O должен вести к конкретному модулю и каналу, а не к абстрактному «DI 5 где-то в стойке». Если речь об аналоговом сигнале, отдельно проверяют плюс, минус, общий, экран и питание датчика. Если о дискретном выходе - питание нагрузки, промежуточное реле, предохранитель или автомат, обратную цепь.
В статье про обозначения в электрических схемах EPLAN мы разбирали, почему наладчику важны устройство, клемма, кабель, лист и cross-reference. В поиске сигнала это становится практикой: ссылка на лист нужна не сама по себе, а чтобы быстро понять, где цепь продолжается и где ее можно безопасно проверить.
Клеммник как граница ответственности

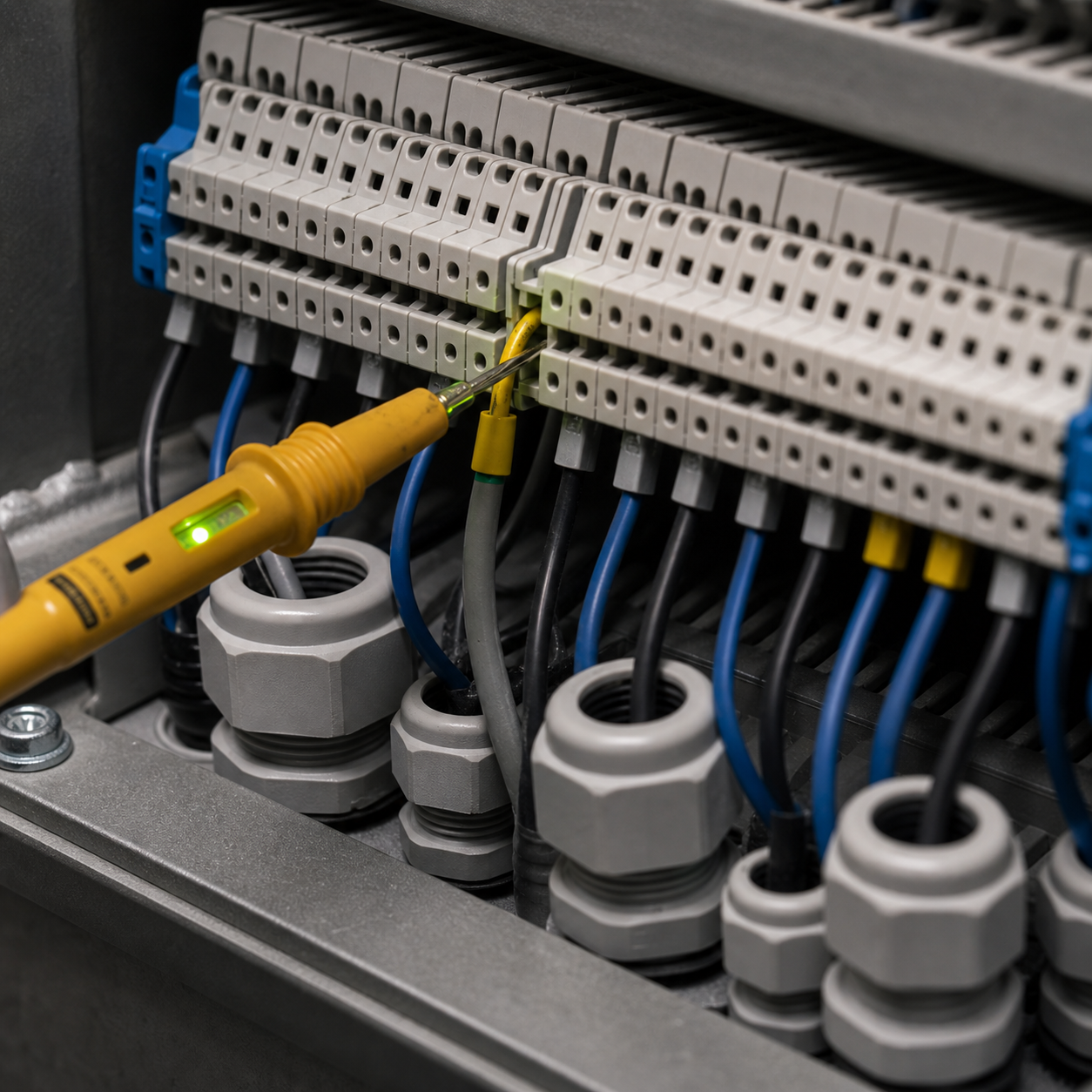

Клеммник удобен тем, что на нем можно разделить вопрос на две части: что происходит внутри шкафа и что приходит из поля. Если датчик не виден в ПЛК, на клемме можно проверить питание датчика, состояние сигнальной жилы и правильность общего провода. Если сигнал есть на полевой стороне, но не приходит на модуль, значит проблема уже внутри шкафа: перемычка, внутренняя жила, ошибка подключения к каналу, неисправный предохранитель, неверная схема после доработки.
Но эта граница работает только тогда, когда клеммник структурирован. Если все сигналы заведены подряд без разделения по группам, поиск замедляется. Если полевые кабели смешаны с внутренними перемычками, наладчик тратит время на распознавание сторон. Если рядом с рабочими клеммами стоят резервы без понятного обозначения, легко принять запасную жилу за задействованную. Если перемычки закрывают обзор или не отражены в схеме, простая проверка питания превращается в расследование.
Хороший клеммник читается слоями. Сначала понятно, какой это ряд и к какому шкафу он относится. Потом видно, какие группы сигналов на нем живут: дискретные входы, дискретные выходы, аналоговые входы, питание датчиков, интерфейсы, резервы. После этого уже можно искать конкретную клемму и сверять ее с листом схемы. Когда эта логика есть, наладчик движется спокойно. Когда ее нет, даже правильная маркировка отдельных проводов не спасает от лишних минут на каждый сигнал.
Почему одного номера на кембрике мало
Запрос «надо ли писать номер клеммы на кембрике» появляется не случайно. На практике номер клеммы на проводе помогает, но не решает всю задачу. Если на кембрике написано только 15, а в шкафу несколько рядов с пятнадцатыми клеммами, этого мало. Если написано X2:15, уже лучше. Если схема, клеммник и кабельный журнал говорят одно и то же, поиск становится быстрым.
Проблема в том, что сигнал живет не в одном обозначении. У него есть смысл в программе, физический канал на модуле, клемма в шкафу, кабель в поле и конкретная жила. Номер на кембрике связывает только часть этой цепочки. Поэтому при диагностике наладчик смотрит шире: не просто «куда прикручен провод», а откуда он должен прийти, куда должен уйти, какой потенциал несет и какой канал ПЛК должен изменить.
Это особенно заметно при доработках. Например, резервную жилу временно используют для нового датчика, но схему не обновляют. На проводе появляется понятная локальная маркировка, а в документации этот сигнал все еще числится как резерв. Через полгода другой инженер ищет неисправность и видит два мира: шкаф уже изменился, а схема еще нет. Поэтому актуальная схема - не формальность после пуска, а часть диагностики. В паспорте объекта АСУ ТП после пуска такой комплект должен храниться вместе с ревизиями, as-built и кабельными журналами.
Адрес I/O должен быть связан с клеммой
Для инженера АСУ ТП критична связка «клемма - канал модуля - переменная». Если на схеме указан только номер входа, но не видно, через какую клемму он выходит к полю, наладчик будет искать вручную. Если указан только клеммник, но не указан адрес I/O, придется идти обратным путем: от клеммы по внутренней проводке к модулю, затем в проект ПЛК или SCADA.
В нормальной диагностике эти направления сходятся. Наладчик может открыть проект, увидеть переменную или канал, найти модуль, затем клемму и кабель. Или наоборот: прийти к шкафу, найти клемму по кабелю, понять канал I/O и проверить состояние в онлайн-режиме. Чем меньше ручных переходов между схемой и проектом, тем ниже риск ошибиться.
Самые неприятные ошибки возникают, когда физическая структура и программная карта живут отдельно. На схеме вход подписан как авария насоса, в программе он называется иначе, а на клеммнике стоит старое обозначение после предыдущей ревизии. Формально сигнал существует везде, но связать его быстро нельзя. В момент пуска это задержка. В момент аварии - уже риск неправильного вывода.
Резерв и перемычки: маленькие детали, которые сбивают поиск
Резервные клеммы полезны, пока они действительно понятны. Если в шкафу оставили свободные позиции, но не показали их в клеммном плане, эксплуатация не знает, можно ли ими пользоваться. Если резервные жилы заведены, но не подписаны в кабельном журнале, они превращаются в серую зону. Если часть резерва уже заняли после пуска, но не обновили схему, следующий поиск сигнала начнется с ошибки.
С перемычками похожая история. На схеме может быть общий плюс питания датчиков, а в шкафу он раздан гребенкой или отдельными перемычками по клеммам. Если это не видно в документации, наладчик не сразу понимает, почему пропало питание сразу у группы сигналов. Он проверяет датчики один за другим, хотя причина может быть в одной перемычке, одном предохранителе или одной клемме питания.
Перемычка должна быть читаема как элемент цепи. Не обязательно превращать схему в перегруженный чертеж, но нужно дать человеку у шкафа ответ: какие клеммы связаны, откуда приходит потенциал, где точка разрыва и что отключится при снятии перемычки. Иначе любая проверка становится осторожной и медленной, потому что никто не хочет случайно погасить соседний участок.
Таблица поиска: что есть на схеме, где искать в шкафу и где обычно ошибаются
Такая таблица не заменяет схему. Она показывает принцип: каждый фрагмент на листе должен вести к физическому месту проверки. Если обозначение не приводит к месту в шкафу, это не просто недоработка оформления. Это лишнее время наладки и будущая проблема эксплуатации.
Как искать сигнал без лишнего героизма
На пуске хочется быстро «прозвонить и понять». Иногда это действительно быстрее, но хороший наладчик старается не начинать с хаотичной прозвонки. Сначала он сверяет ревизию схемы, находит лист и обозначение сигнала, затем проверяет клемму как границу между шкафом и полем. После этого уже понятно, где искать: в датчике, кабеле, клеммнике, питании, модуле I/O или программе.
Если сигнал дискретный, удобно проверить состояние на трех уровнях: на полевой стороне клеммы, на шкафной стороне клеммы и в онлайн-диагностике входа. Если состояние есть на клемме, но нет на входе, проблема внутри шкафа. Если нет на клемме, нужно идти в поле: датчик, кабель, питание, общий провод. Для аналогового сигнала добавляется проверка диапазона, питания преобразователя, общего провода и экрана. Для выхода - проверка команды в программе, индикации канала, промежуточного реле, питания нагрузки и цепи до исполнительного устройства.
Главное - не перескакивать через звенья. Когда наладчик сразу лезет в программу, не проверив клемму, он может час искать ошибку в логике при оборванной жиле. Когда сразу идет в поле, не проверив канал I/O, можно заменить исправный датчик. Клеммник помогает остановить эту суету: он дает физическую точку, где можно разделить проблему.
Что должно остаться после найденной ошибки
Найти сигнал - половина работы. Вторая половина - не оставить следующему инженеру ту же загадку. Если на объекте поменяли клемму, заняли резерв, добавили перемычку, перекинули жилу или изменили адрес I/O, это должно попасть в исполнительную документацию. Не в личный блокнот и не в чат, а в схему, клеммный план, кабельный журнал и перечень изменений.
Иначе шкаф постепенно накапливает технический долг. Снаружи он может выглядеть аккуратно, но каждый новый выезд будет начинаться с недоверия к документам. Наладчик открывает схему и уже не уверен, можно ли ей верить. В этот момент даже хорошая маркировка перестает работать, потому что неизвестно, к какой версии она относится.
Для эксплуатационного объекта это особенно важно. Сегодня сигнал искали на пуске, завтра его будут искать при аварии, через год - при модернизации. Чем лучше связаны схема, клеммник, кабель и I/O, тем меньше система зависит от памяти конкретного человека.
Итог
Клеммник шкафа управления - это не просто место подключения полевых кабелей. Для наладчика это точка диагностики, где схема встречается с реальным сигналом. По нему можно понять, приходит ли сигнал из поля, уходит ли он на модуль, есть ли питание, не занята ли резервная жила, не потерялась ли перемычка и совпадает ли адрес I/O с проектом.
Быстрый поиск сигнала получается не из одной маркировки, а из связки: актуальная схема, понятная структура клеммника, подписанные кабели и жилы, отраженные перемычки, честный резерв и связанный с физикой адрес I/O. Если эта связка есть, диагностика становится инженерной процедурой. Если ее нет, каждый отказ превращается в ручной поиск по шкафу.
