ПЛК работает стабильно, пока не включается группа клапанов. В момент пуска панель на секунду темнеет, несколько датчиков уходят в Bad quality, а потом система восстанавливается без сработавшей защиты. В другой смене пропадает только удаленная полевая коробка, хотя на выходе блока питания по-прежнему около 24 В. Такие симптомы легко списать на “слабый БП”, но источник часто находится в одной ветви распределения.

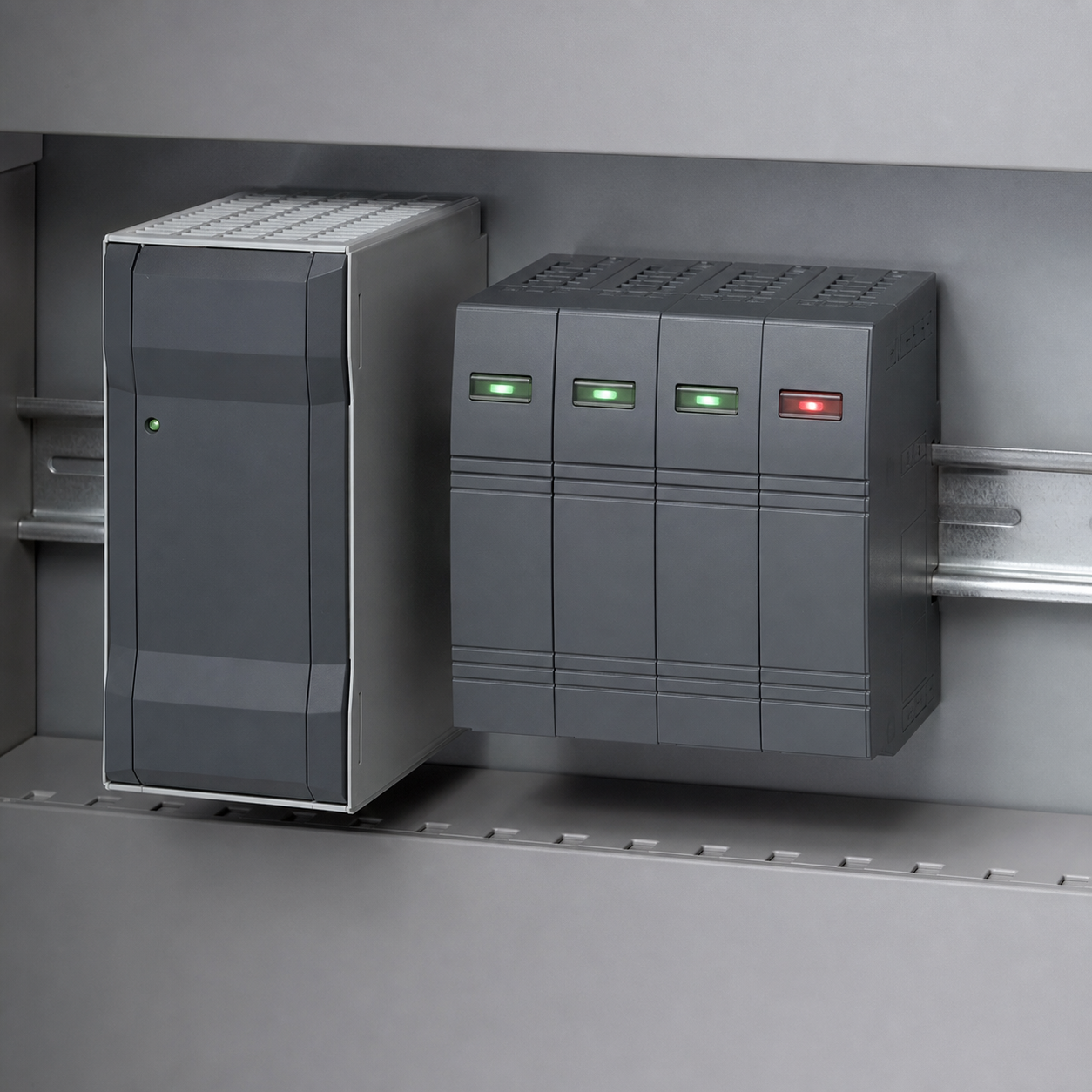

Один блок питания может одновременно питать контроллер, модули I/O, реле, панель, датчики и полевые исполнительные цепи. Между его выходом и каждой нагрузкой находятся общая раздача, перемычки, групповые предохранители, клеммы, кабель и обратный 0V. Любая из этих точек способна создать просадку, периодический обрыв или групповое отключение.
Ниже - практический подход к локализации проблемной группы до полного отказа. Это не инструкция по сборке шин, выбору сечения или работе под напряжением. Измерения, отключения и изменения выполняют ответственные электрики и специалисты КИП по регламенту объекта. Увеличивать номинал защиты для устранения просадки нельзя: защита должна соответствовать проекту и защищаемой цепи.
Короткий ответ
Проблемную группу 24 В ищут сравнением нескольких границ: выход блока питания, вход групповой защиты, выход защиты, клеммник, дальний конец линии и обратный 0V. Если напряжение проседает уже на БП, проверяют суммарную нагрузку, пусковые токи, входное питание и состояние самого источника. Если БП держит напряжение, а просадка появляется только после конкретного предохранителя или клеммы, проблема локальна для этой ветви. Для заявки электрику фиксируют группу, время, включавшуюся нагрузку, напряжение и ток до и после границы, состояние защиты, длину линии и список одновременно пропавших устройств.
Начните со схемы распределения, а не с блока питания
В хорошем проекте выход 24 В не превращается в один длинный провод, который идет через весь шкаф. Питание разделено на функциональные группы: автоматика контроллера, датчики, релейные цепи, панель, полевые коробки, исполнительные устройства. У каждой группы есть обозначение, защита и понятная точка подключения.
Для диагностики нужна карта, на которой видно:
•откуда группа получает +24 В;
•через какую защиту и перемычки проходит;
•какие клеммы являются границей шкафа;
•какие нагрузки подключены;
•по какому пути возвращается 0V;
•есть ли общие точки с другими группами.
Если схема показывает одну группу, а фактически к ней после модернизации добавили панель или несколько клапанов, расчетная и реальная нагрузки уже различаются. Такая доработка может долго оставаться незаметной: средний ток укладывается в возможности БП, но при одновременном включении устройств появляется краткая просадка.
Практика поиска цепи через шкафной клеммник разобрана в статье “Клеммник шкафа управления: как найти нужный сигнал по схеме на объекте”. Для питания 24 В клеммник нужен как граница: до него относится внутреннее распределение шкафа, после него - полевая линия и нагрузка.
Разделите отказ источника и отказ ветви
Главный диагностический вопрос звучит просто: проседает ли напряжение на выходе БП одновременно с проблемной группой? Если да, причина может быть общей. Если нет, искать замену блока питания рано.
Проседает весь выход 24 В
Одновременно перезапускается ПЛК, гаснет панель, отпадают реле и пропадают датчики разных групп. Напряжение снижается уже на выходных клеммах источника. Возможны общая перегрузка, пусковой ток нескольких нагрузок, ограничение тока, неисправность БП, нестабильное входное питание или плохой общий контакт сразу после источника.
Здесь важно сравнить поведение в момент события. Измерение через минуту после восстановления покажет нормальные 24 В и не объяснит перезапуск. Нужны журнал, тренд, регистрация минимального значения или другой допустимый метод, выбранный ответственным специалистом.
БП держит напряжение, падает одна группа
Контроллер и панель продолжают работать, а датчики одной полевой коробки исчезают. На выходе БП напряжение стабильно, но после групповой защиты или на дальнем конце линии оно снижается. Круг поиска сужается до предохранителя, держателя, перемычки, клемм, кабеля, нагрузки и обратного проводника этой группы.
Такой симптом особенно полезен, если группы действительно разделены и промаркированы. Когда все ответвления собраны на общих немаркированных перемычках, локализация занимает дольше, потому что фактическую схему приходится восстанавливать на объекте.
Падает несколько соседних групп
Возможно слабое место до точки разделения: общая перемычка, распределительная клемма, общий предохранитель, участок +24 В или 0V. Если группы пропадают одинаково и одновременно, не стоит рассматривать каждую ветвь как отдельный отказ.
Общий 0V способен дать те же симптомы, что и слабый +24 В
При диагностике часто проверяют только положительный проводник. На источнике есть 24 В, на групповой клемме тоже, значит питание считают исправным. Но цепь замыкается через 0V, и падение на обратном проводнике уменьшает фактическое напряжение на нагрузке.
Общий 0V нескольких групп может проходить через одну перемычку или клемму. Плохой контакт в этой точке влияет сразу на датчики, реле и интерфейсные цепи. Показания могут плавать, дискретные входы - переключаться, а коммуникация - терять устойчивость. При этом измерение +24 В относительно другой опорной точки создает ложное впечатление нормы.
Особенно внимательно смотрят на длинные полевые линии, где +24 В и 0V имеют сопоставимые падения. Важна вся петля питания: источник, положительный проводник, нагрузка и обратный путь. Проверки выполняют по схеме и безопасной методике, а не случайным выбором точки корпуса вместо штатного 0V.
Групповая защита может быть исправна, а контакт - нет
Предохранитель не обязан полностью перегорать, чтобы ветвь стала нестабильной. Повышенное сопротивление может появиться в держателе, контактных поверхностях, пружинном механизме или соседней клемме. Под небольшой нагрузкой напряжение выглядит нормальным, при включении группы падение резко растет.
Повторное срабатывание защиты тоже нельзя лечить более крупным номиналом. В статье “Предохранитель в шкафу снова сгорел: что проверить до простой замены” этот принцип разобран подробно: защита указывает на проблему в цепи, а не мешает ей работать.
Для диагностики полезно различать три ситуации. Защита сработала и разорвала цепь. Защита не сработала, но ее контакт нагревается и создает падение. Защита исправна, а проблема находится после нее. У этих случаев разные следующие контрольные точки, поэтому в заявке недостаточно написать “проверить предохранитель”.
Плохая перемычка превращает группу в цепочку случайных сопротивлений
Питание часто распределяется по ряду клемм с помощью штатных перемычек. Если одна перемычка установлена не полностью, повреждена или не соответствует клемме, все точки после нее получают питание через слабый контакт. Чем дальше нагрузка от начала ряда, тем сильнее может проявляться падение.
Симптом выглядит странно: первые устройства группы работают, последние перезапускаются. После ремонта одной клеммы проблема перемещается или исчезает при открытой двери шкафа. Это не мистика, а последовательность соединений, в которой одно переходное сопротивление стало заметным только под суммарным током следующих ветвей.
Визуально перемычка может выглядеть установленной. Окончательную проверку выполняет электрик по документации клеммной системы. Инженер АСУ ТП может зафиксировать закономерность: какие устройства находятся до и после подозрительной точки по схеме, в каком порядке они пропадают и как меняется симптом с нагрузкой.
Длинная линия: напряжение есть в шкафу, но не у нагрузки
Чем длиннее кабель и выше ток, тем больше падение напряжения на проводниках. Для датчика с небольшим постоянным потреблением запас может быть достаточным. После добавления клапана, подогрева или нескольких реле на ту же линию напряжение на удаленной коробке начинает опускаться ниже допустимого.
Ситуация часто проявляется только в определенном режиме. В покое линия показывает почти 24 В. При включении нагрузки ток возрастает, и напряжение на дальнем конце снижается. После выключения все снова выглядит исправным.
Нельзя оценивать длинную линию только по длине и номинальному сечению из памяти. Нужны фактическая нагрузка, одновременность включения, состояние соединений, температура, длина прямого и обратного проводников и требования устройств к минимальному напряжению.
Если удаленная группа питается через несколько коробок, каждая промежуточная клемма добавляет контактную точку. Один плохой контакт способен дать большее падение, чем весь исправный кабель.
Пусковая нагрузка не равна рабочему току
Катушка контактора, электромагнитный клапан, панель, преобразователь и емкостная электроника при включении могут кратковременно потреблять больше, чем в установившемся режиме. Сумма таких пусковых токов способна перевести БП в ограничение или создать заметное падение на слабой ветви.
Поэтому измерение среднего тока группы не всегда отвечает на вопрос. Если отказ совпадает с фронтом команды, важно знать, какие устройства включились одновременно и как долго длилась просадка. Журнал ПЛК помогает связать событие с командами, а запись напряжения или тока - подтвердить электрическую реакцию.
Пусковой симптом не означает автоматически, что БП мал. Источник может иметь достаточный запас, но ток проходит через перегруженный контакт, длинную линию или общий 0V. Граница, на которой впервые появляется просадка, отделяет эти причины.
Периодический отказ: ищите связь с режимом
Если группа пропадает раз в несколько дней, разовая проверка почти всегда показывает норму. Тогда ценность имеют время события, температура шкафа, работа вентилятора, вибрация, влажность, команды включения и список одновременно потерянных устройств.
Слабая клемма может реагировать на нагрев и охлаждение. Поврежденный кабель - на вибрацию механизма. Полевая коробка - на дождь или мойку. Электронная защита - на определенную комбинацию нагрузок. Чем точнее режим, тем меньше область поиска.
Не стоит воспроизводить отказ шевелением проводов или многократным включением защиты без процедуры. Это может усугубить повреждение. Нужны безопасный тестовый сценарий и ответственные специалисты.
Что сравнивать при диагностике
Одного напряжения “в шкафу” недостаточно. Полезна последовательность контрольных границ: выход БП, общая распределительная точка, вход и выход защиты группы, шкафная клемма, полевая коробка, клеммы нагрузки и обратный 0V. Проверки выбирает электрик, но логика маршрута должна следовать схеме.
Для каждого результата фиксируют режим нагрузки. Значение 23,9 В без включенного клапана и 20,8 В в момент его срабатывания описывают разные состояния. Рядом указывают ток группы, если он измерен допустимым способом, и состояние соседних ветвей.
Важно сравнивать не только абсолютное число, но и разницу между границами. Если на выходе БП изменение минимально, а после предохранителя появляется заметная просадка, искать причину в настройке источника нерационально. Если все точки падают одинаково, проблема находится выше по цепи.
Подробный разбор различия перегруза и плохого контакта есть в статье “Блок питания 24 В проседает: как отличить перегруз от плохой клеммы”. В распределенной системе к этому добавляется еще один шаг: понять, какая именно группа формирует симптом.
Таблица: какая группа проседает и что передать электрику
Какие данные делают заявку полезной
Запись “проседает 24 В” слишком широка. Электрику придется повторять весь поиск. Полезная заявка содержит обозначение шкафа и группы, защиту и клеммы по схеме, перечень нагрузок, режим возникновения, напряжение на нескольких границах, ток при наличии измерения, длительность события и список устройств, которые пропали одновременно.
К числам добавляют время и условия. Если есть тренд 24 В, события перезапуска ПЛК, команды клапанов или журнал Bad quality, прикладывают общий фрагмент с одной шкалой времени. Тогда видно, что было первым: команда нагрузки, падение питания или потеря связи.
Фотофиксация включает общий вид группы, маркировку защиты и клемм, состояние перемычек, кабельный ввод и обычный кадр для каждого тепловизионного изображения. Если фактическая группа не совпадает со схемой, расхождение оформляют отдельно и передают владельцу КД.
Что делать после обнаружения слабой группы
После подтверждения причины электрик устраняет дефект по проекту и регламенту. Если нагрузка группы изменилась, решение согласуют с проектировщиком: может потребоваться перераспределение, отдельный источник или изменение архитектуры, но не самовольное увеличение защиты.
Затем повторяют сценарий, при котором возникала проблема. Проверяют выход БП, границы группы, дальнюю нагрузку и обратный 0V. Для пускового отказа нужен именно пуск, для температурного - достаточное время работы, для периодического - наблюдение в характерном режиме.
Изменения отражают в схеме распределения, клеммном плане и as-built. В журнале ТОиР оставляют исходный симптом, найденную границу, причину, выполненную работу и результат контрольного режима. Иначе следующий инженер снова начнет с замены блока питания.
Если на БП 24 В, группа точно исправна?
Нет. Напряжение может падать после защиты, перемычки, клеммы, кабеля или на обратном 0V. Нужны значения на границах под рабочей нагрузкой.
Почему мультиметр показывает норму, а ПЛК перезапускается?
Краткая просадка может быть быстрее визуального обновления прибора. Нужен допустимый метод регистрации минимального значения или тренда события.
Можно ли заменить предохранитель на больший, если он мешает пуску группы?
Нет. Номинал связан с защищаемой цепью. Повторное срабатывание требует поиска перегруза, короткого замыкания, пускового тока или ошибки проекта.
Что проверять первым: +24 В или 0V?
Всю петлю питания. Проверка только положительной ветви может пропустить падение на общем обратном проводнике.
Как понять, что виновата длинная линия?
Напряжение у шкафа остается устойчивым, а на дальнем конце снижается при росте тока. При этом нужно исключить промежуточные клеммы и коробки.
Если проседает одна группа, нужен ли более мощный БП?
Не обязательно. Если выход источника стабилен, мощность БП не устранит сопротивление в защите, перемычке, клемме или кабеле этой группы.
