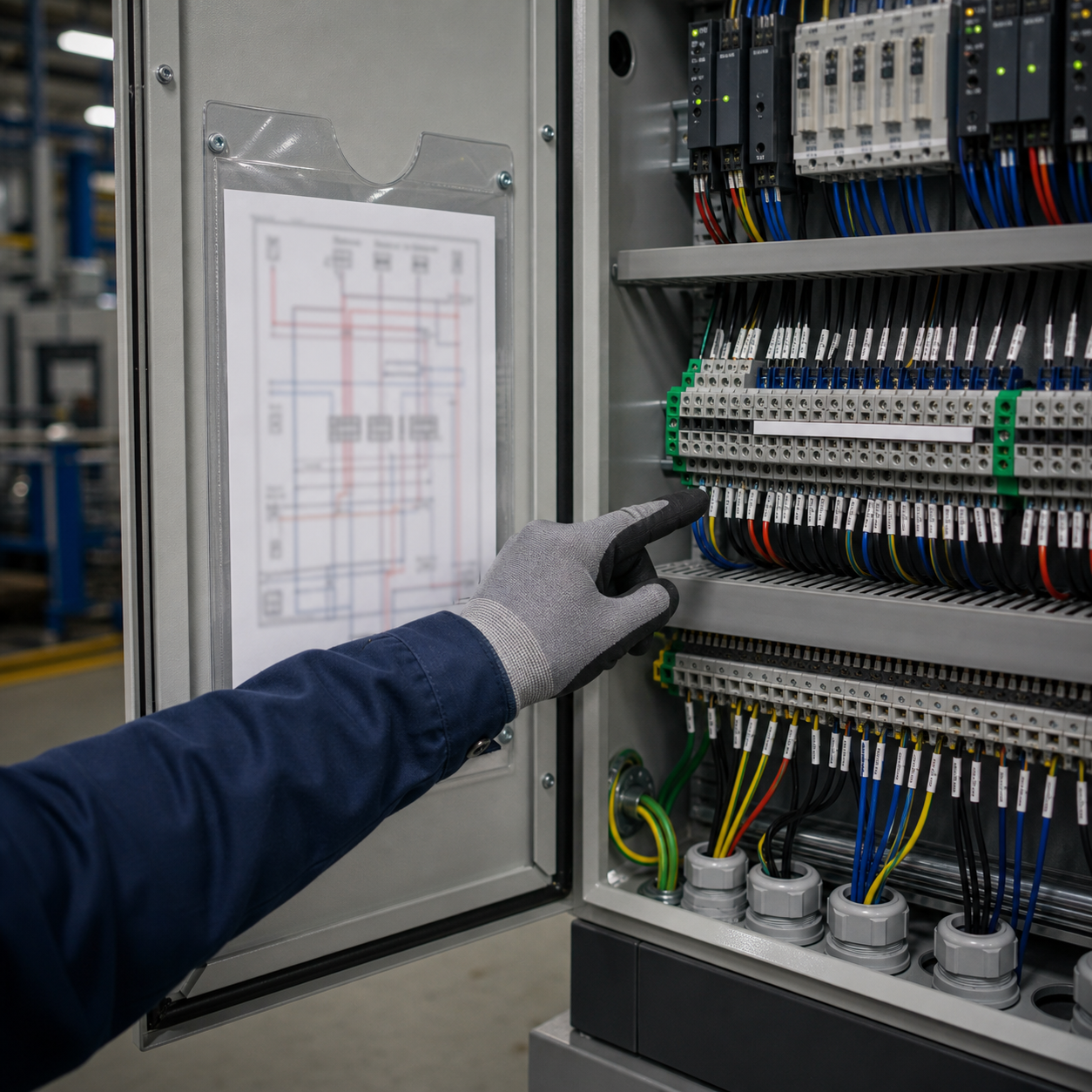

На объекте документация быстро проходит проверку на честность. В офисе комплект КД может выглядеть аккуратно: рамки, штампы, перечни, красивые листы схем, ровные обозначения. Но у открытого шкафа наладчику нужно другое. Ему важно не восхититься оформлением, а за несколько минут понять, где находится нужный сигнал, через какую клемму он приходит, каким кабелем уходит в поле, на какой канал I/O заведен и соответствует ли всё это тому, что реально собрано в шкафу.
Поэтому КД для АСУ ТП на объекте - это не «папка для сдачи». Это рабочий инструмент пуска, диагностики и будущего обслуживания. Если схема не совпадает с маркировкой, кабельный журнал живет отдельно, а последняя ревизия осталась у проектировщика в переписке, наладчик начинает работать не по документации, а по догадкам. Иногда это просто потеря времени. Иногда - лишнее отключение, неверная замена датчика или ошибка при поиске аварии.
В статье про обозначения в электрических схемах EPLAN мы уже разбирали, как читать устройство, клемму, кабель, лист и cross-reference. Здесь другой угол: какой комплект должен быть рядом с объектом, чтобы эти обозначения не висели в воздухе, а вели к реальному шкафу.
Документация должна вести к месту проверки
Хороший комплект КД отвечает на простой вопрос: где это потрогать измерительным прибором, посмотреть глазами или сверить с фактическим монтажом? Если на листе указан вход контроллера, но не видно клемму, наладчик ищет путь вручную. Если клемма есть, но кабельный журнал не говорит, какой кабель пришел из поля, поиск снова обрывается. Если кабель подписан, но адрес I/O не связан с переменной в проекте, физика и программа живут отдельно.
На пуске это особенно заметно. Один датчик не меняет состояние на HMI. Формально вариантов много: датчик неисправен, нет питания, перепутана жила, не та клемма, ошибка в адресе входа, неверная переменная, старая версия схемы. КД нужна не для того, чтобы перечислить все эти варианты, а чтобы быстро отсечь лишнее. Наладчик открывает нужный лист, видит цепь, находит клеммный ряд, сверяет кабель, проверяет питание и понимает, где именно оборвалась логика.
Если приходится каждый раз спрашивать «а где это у нас заведено?», комплект не работает. Возможно, он правильный с точки зрения оформления, но бесполезный для объекта.
Какие листы действительно нужны у шкафа
Наладчик редко читает проект от первого листа до последнего. Он работает по маршруту сигнала. Поэтому на объекте нужны не все документы подряд, а те, которые связывают электрическую схему, монтаж, поле и проект ПЛК.
Первым делом нужен состав шкафа и расположение оборудования. Не абстрактный перечень «контроллер, БП, реле», а понятная привязка: где стоит блок питания, где ряды клемм, где модули I/O, где автоматы, реле, интерфейсное оборудование, шины PE/FE, кабельные вводы. Когда шкаф большой или их несколько, без этого листа одинаковые обозначения начинают путать даже опытных людей.
Дальше идут принципиальные схемы питания и цепей управления. Здесь важно видеть не только красивые линии, но и происхождение потенциала: через какой автомат пришло 24 В, где общий провод, где питание датчиков, где питание выходов, где цепь может быть разорвана контактом, предохранителем или промежуточным реле. Когда все называют «двадцать четыре вольта» одним словом, наладка превращается в угадывание: питание контроллера есть, а питание датчиков пропало, но по схеме это почти не различается.
Отдельно нужны листы DI, DO, AI, AO и интерфейсных линий. Для наладчика адрес I/O - не декоративная подпись. Он должен вести к конкретному модулю, каналу, клемме и сигналу. Особенно на аналоговых входах и линиях связи, где ошибка может быть не грубой, а «почти работает»: плавает значение, пропадает связь, меняется знак, некорректно подключен экран или общий провод.
Клеммный план и кабельный журнал нужны не меньше принципиальной схемы. Именно они переводят лист в физику объекта. На схеме видно назначение, на клеммном плане - место подключения, в кабельном журнале - маршрут до поля. Если один из этих документов устарел, наладчик начинает сомневаться во всех трех.
Наконец, нужен перечень элементов и актуальная ревизия. Перечень помогает понять, что реально должно стоять в шкафу, а ревизия отвечает на вопрос: это последняя версия или черновик до пусковых изменений? После пуска особенно важен комплект as-built, потому что шкаф редко остается ровно таким, каким был в первой выдаче проекта. О том, что должно попасть в итоговый комплект передачи заказчику, мы отдельно писали в статье про паспорт объекта АСУ ТП после пуска.
Что должно совпадать между схемой и шкафом
Главная ошибка - считать, что документация нужна сама по себе. На объекте она полезна только тогда, когда обозначения совпадают с реальностью. Номер клеммы на листе должен находиться на клеммнике. Номер кабеля должен совпадать с биркой. Жила должна быть понятна не только по цвету, но и по маркировке. Адрес I/O должен вести к тому же сигналу, который виден в программе и на HMI.
Эта таблица не заменяет проект. Она показывает принцип: каждый документ должен иметь точку соприкосновения со шкафом. Если у листа нет выхода в физику, он плохо помогает наладчику. Если у маркировки в шкафу нет отражения в документации, она плохо помогает эксплуатации.
Почему кабельный журнал часто важнее красивой схемы
Схема показывает логику, но объект живет кабелями. Датчик может быть нарисован правильно, вход ПЛК может быть выбран правильно, а проблема все равно окажется в том, что на шкаф пришел не тот кабель, жила использована как резерв после доработки, экран подключен не там, где предполагалось, или бирка на кабеле не совпала с журналом.
Кабельный журнал особенно важен на протяженных объектах, где шкаф, местный пост, датчик и исполнительный механизм находятся в разных местах. Внутри шкафа еще можно пройти провод глазами. На трассе это уже невозможно. Наладчик должен открыть журнал и понять, какой кабель идет откуда и куда, какие жилы заняты, какие резервные, где экран, какая сторона заходит на клеммник.
Здесь документация пересекается с маркировкой. Отдельная наклейка на проводе помогает, но не спасает, если она не связана с проектом. В материале про маркировку проводников и клемм мы уже говорили: маркировка - это не финальная косметика, а часть прослеживаемости. Для наладчика это означает простую вещь: кабель, жила, клемма и лист схемы должны говорить одним языком.
Cross-reference нужен не для красоты CAD
В больших схемах цепь почти никогда не живет на одном листе. Питание приходит с одного листа, контакт реле показан на другом, катушка управляется с выхода ПЛК, клеммник вынесен в отдельный раздел, а кабель описан в журнале. Cross-reference нужен как навигация. Он должен позволять не листать PDF вслепую, а быстро перейти к продолжению цепи.
Плохая перекрестная ссылка делает схему похожей на карту без указателей. Наладчик видит контакт, но не может быстро найти катушку. Видит вход, но не понимает, откуда пришел потенциал. Видит клемму, но не знает, где продолжение в поле. На объекте это раздражает сильнее, чем в офисе, потому что рядом открытый шкаф, смена ждет результата, а времени на «поиск по документу» нет.
Хорошая ссылка работает даже в распечатке: лист, зона, обозначение, продолжение. Она не обязана превращать схему в учебник, но должна сохранять ход мысли. Если наладчик потерял цепь в документации, он начнет искать ее руками в шкафу. Иногда это допустимо, но как штатный способ диагностики - слишком дорого.
Ревизия и as-built: самая скучная часть, которая спасает часы
Самая опасная документация - почти актуальная. В ней 95% правды, и именно поэтому ей верят. Но один сигнал после пуска перенесли на другой вход, одну перемычку добавили временно, одну резервную жилу использовали для нового датчика, одну клемму поменяли местами. Через несколько месяцев это уже не временные правки, а реальная конфигурация объекта.
Если изменения остались карандашом на распечатке, фотографией в чате или памятью наладчика, комплект КД постепенно теряет ценность. Следующий инженер открывает схему и не знает, где граница между проектом и фактом. Он может проверить исправный датчик, заменить исправное реле или потратить час на цепь, которая давно изменена.
Поэтому после пуска нужен исполнительный комплект. Не обязательно превращать каждую мелочь в бюрократию, но все изменения, влияющие на поиск сигнала и обслуживание, должны попасть в схемы, клеммные планы, кабельный журнал, перечень элементов и ведомость ревизий. Это не вопрос красивого документооборота. Это вопрос того, сможет ли эксплуатация через год разобраться без автора проекта рядом.
Минимальная проверка комплекта на объекте
Перед тем как считать документацию пригодной для наладки, полезно взять один реальный сигнал и пройти его полностью. Например, дискретный вход от датчика, аналоговый сигнал с преобразователя или выход на реле. Если маршрут читается от листа схемы до клеммы, кабеля, жилы, канала I/O и переменной, комплект живой. Если на каждом шаге приходится спрашивать, фотографировать и угадывать, КД пока не помогает объекту.
Хорошая проверка выглядит почти бытовой: открыть шкаф, найти обозначение, сверить ревизию, найти клемму, сравнить кабельную бирку, посмотреть адрес входа, проверить соответствие в проекте ПЛК или HMI. Она не требует перепроектирования. Она показывает, насколько документы готовы к реальной эксплуатации.
Подробный практический угол по самому поиску сигнала мы разбирали отдельно в статье про клеммник шкафа управления. Здесь важно другое: если клеммник, кабельный журнал и схема не связаны, даже опытный наладчик будет работать медленнее, чем мог бы.
Итог
КД для АСУ ТП на объекте нужна не для архива и не для галочки при сдаче. Она должна помогать человеку у шкафа быстро связать схему, клеммник, кабель, адрес I/O и фактическое оборудование. Наладчику нужны листы питания, цепей управления, I/O, клеммный план, кабельный журнал, перечень элементов, cross-reference, ревизии и as-built. Но важен не объем папки, а совпадение между документами и шкафом.
Красивая схема бесполезна, если по ней нельзя найти реальную клемму. Подробный кабельный журнал бесполезен, если бирки на объекте другие. Перечень элементов бесполезен, если после доработки фактическая комплектация не обновлена. Рабочая документация начинается там, где наладчик может открыть лист и спокойно сказать: «понятно, где проверять».
