FE и PE в шкафу АСУ ТП: Где граница функционального и защитного заземления

В шкафу АСУ ТП есть темы, которые на схеме выглядят маленькими буквами, а на объекте превращаются в долгую охоту за помехой. PE и FE - как раз из таких. На листе проекта это две похожие подписи рядом с шиной, экраном кабеля или корпусом устройства. В реальном шкафу от этой разницы зависит, будет ли человек защищен при повреждении изоляции и будет ли контроллер спокойно жить рядом с частотниками, импульсными блоками питания и длинными линиями датчиков.

Ошибка начинается с фразы «да какая разница, всё равно земля». Разница есть. Защитное заземление и функциональное заземление могут быть связаны между собой, но они отвечают за разные задачи. Если смешать их без проекта, можно получить сразу два неприятных эффекта: формально непонятную защиту и нестабильную автоматику.

Эта статья не заменяет ПУЭ, проект электроснабжения и инструкцию производителя оборудования. Здесь практический угол для инженера АСУ ТП: как разговаривать с электриком на приемке шкафа, что смотреть глазами, где чаще всего путают PE, FE и экран кабеля, и какие симптомы потом всплывают на пуске.

PE - protective earth, защитное заземление. Его задача - безопасность: корпуса, двери, монтажные панели, металлические части оборудования и аппаратов должны иметь надежный путь для токов повреждения и утечки. Если где-то пробьет изоляцию, ток должен уйти по предсказуемому защитному пути, а не через человека, экран сигнального кабеля или корпус соседнего прибора.

Поэтому PE в шкафу - зона ответственности электрика и проекта. Там важны сечение, надежность контакта, болтовые соединения, отсутствие краски под контактной площадкой, непрерывность защитной цепи, правильное подключение двери шкафа и металлических конструкций. Инженер АСУ ТП не должен «улучшать» PE самодельными перемычками, потому что ему показалось, что так меньше шумит аналог.

Но инженер АСУ ТП обязан понимать, где PE находится и как к нему подключены элементы шкафа. Если дверь с панелью оператора висит на петлях без нормальной заземляющей перемычки, если DIN-рейка держится на окрашенной панели, если на один болт набросали PE, экран Ethernet и минус 24 В, это уже не «мелочь электриков». Это будущий источник проблем с диагностикой.

FE - functional earth, функциональное заземление. Его задача не заменить защитное заземление, а помочь электронике работать устойчиво. Через FE обычно дают опорную точку для экранов, фильтров, интерфейсов связи, иногда для цепей измерения - только если это предусмотрено схемой и документацией оборудования.

Хорошая бытовая аналогия такая: PE - это ремень безопасности, FE - это правильная развязка и шумозащита приборной панели. Одно не отменяет другое. Ремень не делает спидометр точнее, а точный спидометр не защищает при аварии.

В контроллерном шкафу FE часто живет рядом с экранами кабелей и ЭМС. Например, экранированный кабель датчика или промышленной сети должен иметь короткий путь для помехи на шину экрана, а шина экрана - понятную связь с системой заземления шкафа. Если этот путь длинный, тонкий и случайный, экран превращается в красивую оплетку без пользы.

Подробный общий разбор функционального заземления и контура экранов уже есть в статье «Функциональное заземление и контур экранов для контроллерных шкафов». Здесь важнее граница: где заканчивается «заземлить для безопасности» и начинается «подключить так, чтобы не ловить помехи».

Экран кабеля часто становится жертвой путаницы. Его называют землей, сажают на PE, на FE, на минус питания, на корпус разъема или вообще обрезают «чтобы не было петель». Но экран - это не защитный проводник и не сигнальная жила. Это оболочка для ЭМС.

По экрану могут течь наведенные токи и высокочастотные составляющие от частотников, контакторов, импульсных блоков питания и длинных трасс. Его задача - дать этим помехам короткий и низкоимпедансный путь, чтобы они не проходили через чувствительные входы, интерфейсы связи и сигнальные общие.

Поэтому вопрос «куда посадить экран» нельзя решать одной привычкой. В типовом шкафу экран полевого кабеля заводят на шину экрана или через EMC-зажим рядом с вводом, а дальше эта шина должна быть связана с PE/FE так, как указано в проекте. Если экран довели тонким хвостом на дальний винт, сняли оплетку на 30 сантиметров или посадили на минус аналогового входа, он уже не работает как экран.

Для монтажной практики полезно держать рядом статью «Экраны кабелей и ЭМС в шкафу АСУ ТП». Там больше про зажимы, длину неэкранированного хвоста и разнесение силовых и сигнальных трасс. В этой статье смотрим именно на связь экранов с FE/PE.

На пуске у шкафа почти всегда есть соблазн лечить симптомы быстро. Дребезжит дискретный вход - кинем общий на PE. Шумит аналог - перекинем экран на соседнюю шину. Отваливается связь при пуске частотника - посадим экран с двух сторон, потом с одной, потом через случайный провод. Иногда это даже временно помогает. Но потом объект получает нестабильную, недокументированную схему, которую следующий инженер уже не сможет восстановить.

Главная проблема не в том, что FE и PE вообще нельзя соединять. Часто они связаны в шкафу, и это нормально. Проблема в другом: соединение должно быть осознанным, коротким, понятным и документированным. Если у шкафа появляется несколько случайных точек связи, по металлу и экранам начинают течь токи, которые никто не планировал.

Типовой пример - приводная линия. Частотник дает помехи, кабель двигателя несет быстрые фронты, экран двигателя и корпус машины возвращают часть энергии в систему. Если рядом по той же трассе идет Ethernet, а экран Ethernet случайно стал удобным мостиком между двумя «землями», связь будет падать не из-за протокола и не из-за ПЛК. Она будет падать потому, что экран кабеля связи заставили работать не по роли.

С аналоговыми сигналами похожая история. Красивое значение на экране может плавать не из-за датчика, а из-за того, что сигнальный общий и функциональная земля соединены в нескольких местах. Получается петля, в которую наводится напряжение. Смена видит «странный датчик», АСУ ТП меняет фильтры в программе, а причина лежит на клеммнике.

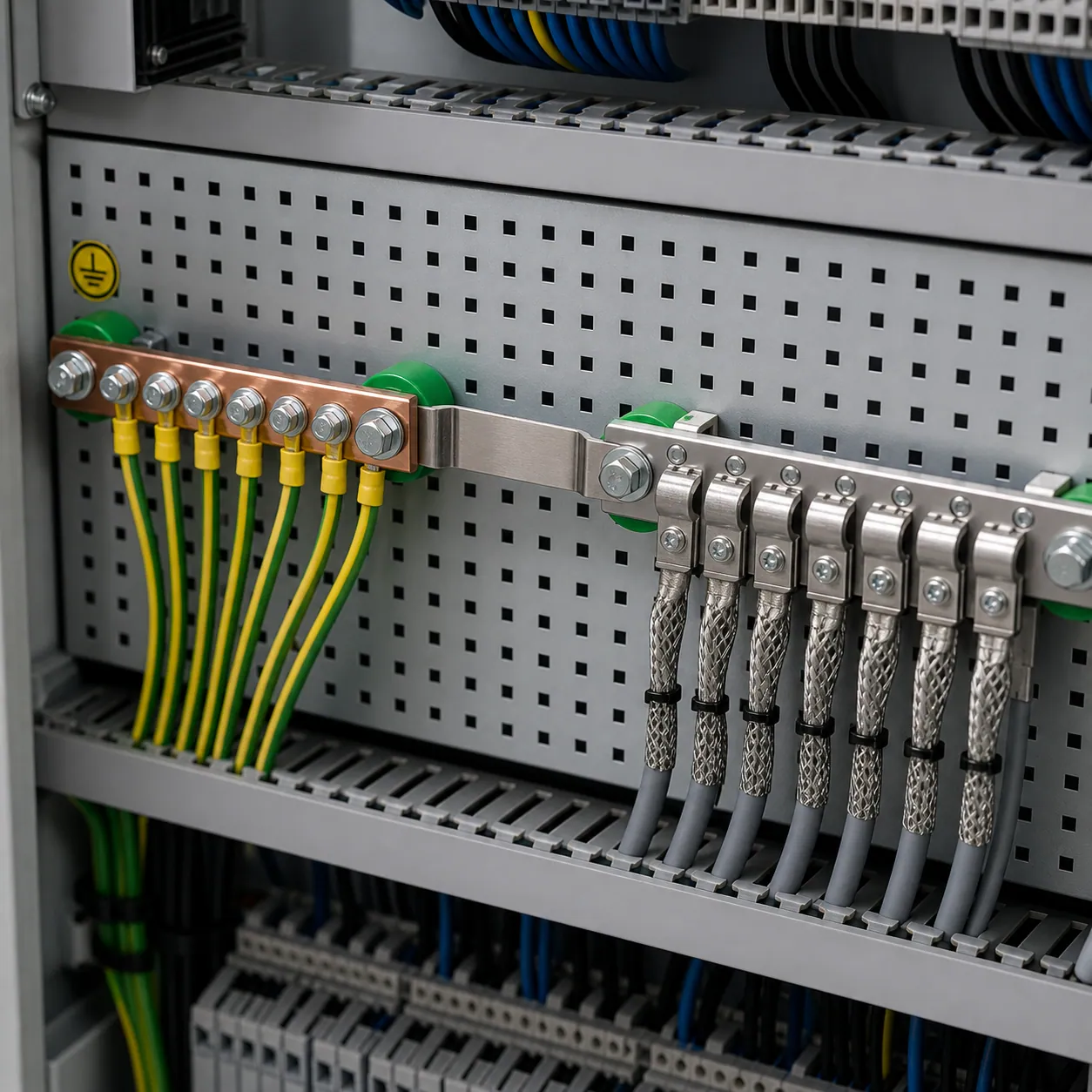

В нормальном шкафу роли читаются по схеме и глазами. Есть главная шина PE. На нее приходят защитные проводники, корпуса, дверь, монтажная панель, силовые аппараты, фильтры - все, что относится к защитному контуру. Есть понятное место для экранов кабелей: шина экрана, EMC-зажимы, специальные клеммы или корпус разъема, если так требует оборудование. Есть решение, где и как функциональное заземление связано с PE.

Инженеру АСУ ТП важно не спорить с электриком в стиле «у нас в прошлый раз было так», а принести конкретные вопросы:

Где главная шина PE шкафа? Как заземлена дверь? Где зажаты экраны полевых кабелей? Есть ли отдельная шина экрана или все идет на PE? Где точка связи FE и PE? Что написано в схеме и кабельном журнале? Что говорит документация на конкретный контроллер, модуль, частотник, сетевой разъем?

Это не бюрократия. Если ответы есть до пуска, диагностика будет короче. Если ответ звучит как «потом прозвоним», потом обычно звонят уже ночью, когда линия не стартует.

Разделение ролей простое. Электрик отвечает за защитный контур и соответствие силовой части проекту. Инженер АСУ ТП отвечает за то, чтобы сигналы, связь и измерения не страдали от монтажных решений. На приемке шкафа они должны встретиться не у последней ошибки, а до подачи нагрузки.

Инженер АСУ ТП смотрит, не превратился ли минус 24 В в «универсальную землю», не сидят ли экраны на случайных клеммах, не идут ли сигнальные кабели рядом с силовыми выходами частотников, нет ли длинных хвостов оплетки, не забыта ли дверь шкафа с установленной панелью или кнопками. Электрик проверяет PE, контактные площадки, перемычки, сечения, затяжку, непрерывность защитной цепи и соответствие схеме.

Отдельно стоит проверить документацию. Если на схеме есть FE, но в шкафу нет шины или клеммы с таким назначением, монтажник начнет принимать решения сам. Если в кабельном журнале экран не указан, на объекте его подключат «как обычно». Если на схеме не видно, где связь PE/FE, при доработке шкафа появится вторая или третья точка связи.

Таблица не говорит «всегда делайте вот так». Она показывает, где искать причину, когда автоматизация ведет себя как будто программно, а источник на самом деле монтажный.

Даже хороший шкаф портится после первой доработки, если решение по PE/FE живет только в голове наладчика. Добавили датчик, заменили кабель, перенесли частотник, поставили новый коммутатор - и старый баланс нарушился. Поэтому минимальная фиксация нужна не для архива, а для будущего ремонта.

В исполнительной документации должно быть видно, где PE, где FE, где шина экрана, какие экраны подключены с двух сторон, какие с одной и почему. Фото ввода кабелей и шины экрана часто полезнее длинного описания: по нему сразу видно, есть ли зажим оплетки или экран превращен в скрученный хвост.

Если шкаф уже сдан, это попадает в тот же контур, что и паспорт объекта АСУ ТП после пуска: as-built, кабельные журналы, схемы, ревизии, контакты и понятное описание изменений. Иначе при следующем сбое команда снова начнет с вопроса «кто это так подключил?».

PE и FE в шкафу АСУ ТП нельзя воспринимать как две надписи для одной и той же клеммы. PE отвечает за защиту и должен соответствовать проекту и нормам электроустановки. FE помогает электронике работать устойчиво: экраны, помехи, опорные точки, интерфейсы связи и измерения. Экран кабеля при этом не становится ни PE, ни минусом питания - у него своя роль в ЭМС.

Хороший шкаф не тот, где «всё посажено на землю», а тот, где понятно, что именно куда посажено и зачем. Инженер АСУ ТП вместе с электриком проверяет не только затяжку клемм, но и логику соединений: где главная шина PE, где FE, где экраны, где единственная контролируемая связь между ними, и как это отражено в документации.
