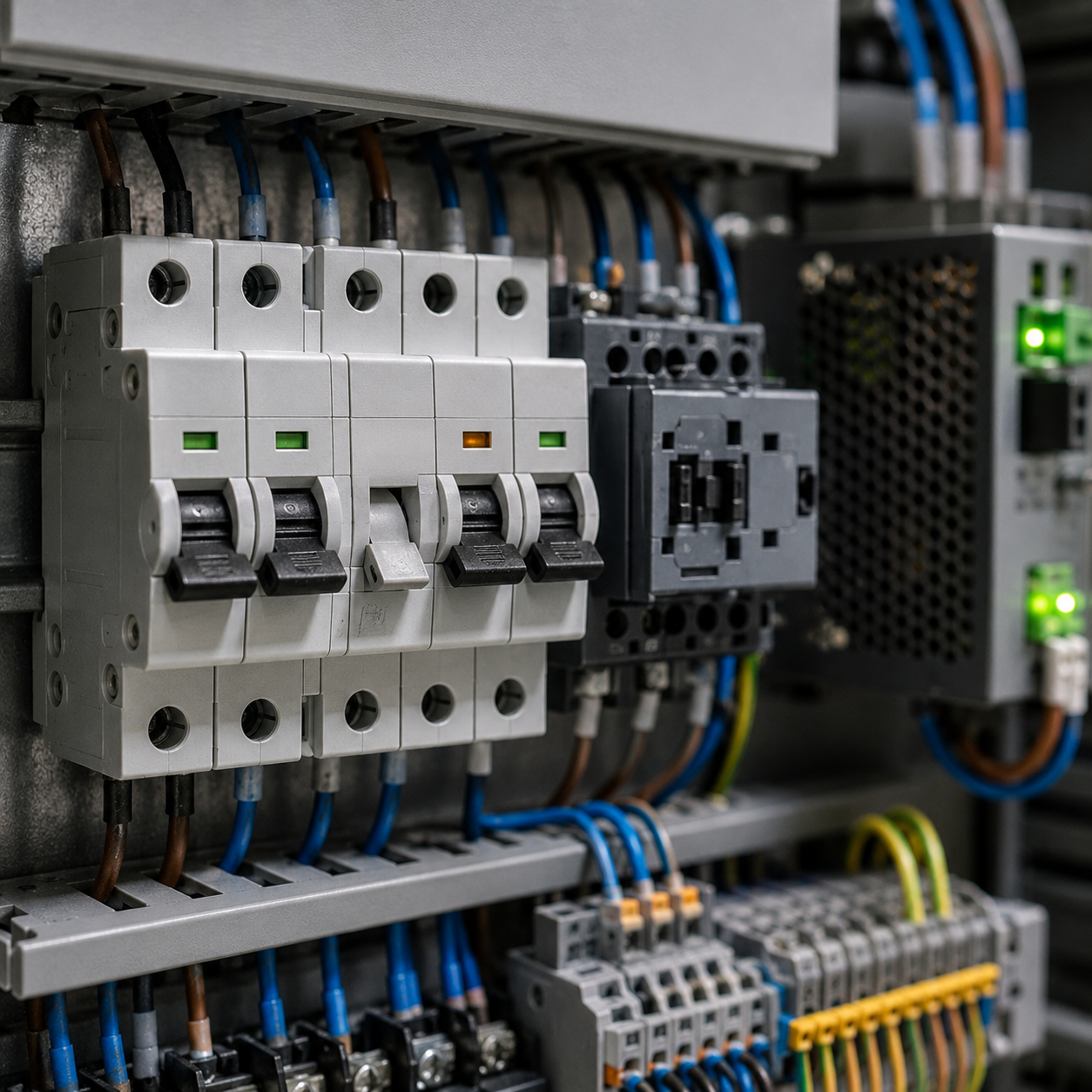

Когда автомат в шкафу управления выбивает при пуске, первая реакция на объекте часто очень человеческая: линия стоит, смена нервничает, начальник спрашивает “когда запустим”, а кто-то уже предлагает поставить автомат “чуть помощнее”. На несколько минут это может выглядеть как решение. Но если автомат сработал, он не испортил пуск, а сообщил о проблеме в цепи: пусковой ток выше ожидаемого, нагрузка изменилась после аварии, где-то короткое замыкание, характеристика автомата выбрана не под эту цепь или селективность шкафа сделана так, что отключается не тот участок.
Автоматический выключатель в шкафу АСУ ТП защищает не комфорт наладчика, а кабель, клеммы, блок питания, контакторы, приводы и оборудование после него. Поэтому замена номинала “чтобы не выбивало” без проверки - плохая идея. Можно убрать симптом и оставить перегрев, поврежденную линию или опасную нагрузку.
Эта статья не учебник по ПУЭ и не расчетная методика выбора защит. Речь о практическом порядке действий перед повторным включением: что посмотреть, что измерить, что поднять в журнале и как отличить нормальный пусковой бросок от настоящей аварии.
Сначала понять, когда именно выбивает
Один и тот же автомат может отключаться по разным причинам. Если он выбивает мгновенно при подаче питания, подозрение уходит в сторону короткого замыкания, ошибки подключения, поврежденного кабеля или нагрузки, которая стартует слишком жестко. Если срабатывание происходит через секунду-две после включения, возможен большой пусковой ток блоков питания, приводов, контакторов или группы устройств, включающихся одновременно. Если автомат отключается через несколько минут или после прогрева, нужно смотреть перегруз, плохой контакт, нагрев клеммы, старую нагрузку после аварии или длительный ток выше расчетного.
Без этого вопроса диагностика превращается в угадывание. “Выбивает при пуске” - слишком общая формулировка. Лучше записать точнее: выбивает сразу при включении вводного автомата, при запуске конкретного механизма, при включении группы БП, после команды с HMI, после включения контактора, после восстановления питания, после аварийной остановки или только при холодном пуске утром.
Время срабатывания часто подсказывает направление. Мгновенное отключение похоже на короткое замыкание или резкий бросок. Отложенное - на перегруз или тепловую часть. Повторяемость при одной и той же команде указывает на конкретную нагрузку. Случайность “раз в смену” просит смотреть журнал событий и последовательность операций.
Почему пусковые токи важны
В шкафах АСУ ТП пусковой ток дают не только электродвигатели. Блоки питания, частотные приводы, сервоприводы, контакторы, лампы, сирены, емкостные входы, сетевое оборудование, панели и группы электронных модулей могут на короткое время потреблять больше, чем в установившемся режиме. Если несколько таких устройств включаются одновременно, автомат может увидеть это как слишком тяжелый старт.
Особенно часто вопрос возникает после доработок. В шкаф добавили еще один блок питания, несколько реле, новый модуль связи, дополнительную группу датчиков, подсветку, маленький привод - и внешне изменения кажутся незначительными. Но стартовый ток вырос, а автомат остался прежним. Или наоборот: автомат был заменен “по наличию” на похожий номинал, но с другой характеристикой, и теперь реагирует не так, как старый.
Здесь важно не путать номинальный ток нагрузки и пусковой режим. Устройство может потреблять немного в работе, но иметь заметный бросок при включении. Поэтому диагностика должна учитывать не только “сколько потребляет сейчас”, но и “что происходит в первые миллисекунды и секунды после подачи питания”.
Короткое замыкание и нагрузка после аварии
Если автомат начал выбивать после аварии, подтопления, ремонта, замены кабеля, удара по механизму, перегрева или нештатного отключения, нельзя считать это обычным пусковым током. Нагрузка могла измениться физически: катушка пробита, кабель пережат, изоляция повреждена, в коробку попала влага, привод заклинил, контактор получил повреждение, где-то осталась временная перемычка.
В таких случаях повторное включение без проверки опасно. Автомат может отключиться снова, но может и не успеть защитить слабое место, если кто-то уже “усилил” номинал. Перед повторным пуском нужно понять, что изменилось в цепи после последнего нормального запуска.
Хороший вопрос для смены и электрика: “Что происходило перед первым срабатыванием?” Если ответ “ничего”, все равно стоит поднять журнал. Часто “ничего” означает, что никто не связал отключение с мойкой, заменой датчика, перетяжкой кабеля, аварией механизма или включением дополнительной нагрузки.
Неправильная характеристика автомата
Автомат выбирают не только по номинальному току. У него есть характеристика срабатывания, и она определяет, как он реагирует на кратковременный бросок. Если характеристика не подходит к нагрузке, автомат может отключаться на нормальном пуске или, наоборот, плохо защищать цепь.
Но из этого не следует, что характеристику можно менять наугад. Автомат связан с кабелем, клеммами, расчетом шкафа, селективностью, током короткого замыкания и документацией. Если просто поставить “более терпеливый” автомат, можно получить шкаф, который запускается, но хуже защищает аварийную цепь.
Поэтому вопрос характеристики решают не в одиночку у открытого шкафа, а через схему, расчет и понимание нагрузки. На объекте задача инженера АСУ ТП и электрика - собрать факты: какая цепь, какая нагрузка, когда срабатывает, что изменилось, есть ли перегрев, что говорит журнал. А решение о замене типа или номинала должно быть инженерным изменением, а не срочной импровизацией.
Селективность: почему отключается не тот автомат
Иногда проблема не только в том, что автомат выбивает, а в том, какой именно автомат выбивает. При аварии на одной ветке должен отключаться ближайший защитный аппарат, а не весь шкаф или большая группа. Если селективность плохая, небольшая проблема в одной нагрузке гасит контроллер, HMI, связь и соседние цепи.
Для эксплуатации это особенно болезненно. Вместо понятного отказа “не включился клапан Y” получается “погасла половина шкафа”. Потом начинают подозревать ПЛК, блок питания, сеть, датчики, хотя причина могла быть в одной ветке нагрузки и неверной координации защиты.
На практике стоит проверить, нет ли ситуации, когда вводной автомат или общий автомат группы отключается раньше, чем защита конкретной цепи. Если так происходит, это уже вопрос схемы защиты и селективности, а не просто “поставить номинал побольше”.
Журнал срабатываний и события вокруг пуска
Не все шкафы умеют сами писать журнал срабатывания автоматов, но почти всегда рядом есть косвенные данные: журнал SCADA, журнал действий оператора, события HMI, сообщения приводов, состояние дискретных входов, записи электрика, журнал ТОиР. Они помогают восстановить последовательность.
Нужно понять, что включалось перед срабатыванием. Была ли команда запуска с HMI? Включился ли контактор? Появилась ли авария привода? Успел ли подняться блок питания 24 В? Погасла ли связь? Сработала ли сирена? Был ли повторный пуск сразу после аварийного останова?
Эти детали важны, потому что автомат редко выбивает “просто так”. Он связан с событием. Чем точнее событие найдено, тем меньше соблазн лечить шкаф заменой номинала.
Чек-лист перед повторным включением
1.Зафиксировать, какой именно автомат сработал. Нужно записать обозначение по схеме, группу питания, что находится после него и какие цепи погасли. Если неизвестно, что защищает автомат, повторное включение уже начинается с риска.
2.Понять момент срабатывания. Автомат выбивает сразу при подаче питания, при включении конкретной нагрузки, через несколько секунд или после прогрева? Этот ответ разделяет короткое замыкание, пусковой ток и длительную перегрузку.
3.Поднять журнал событий. Нужно посмотреть команды оператора, запуск механизмов, аварии приводов, исчезновение питания, сообщения SCADA/HMI и записи электрика вокруг момента отключения.
4.Проверить, что изменилось после последнего нормального пуска. Новая нагрузка, замена БП, добавленный модуль, ремонт кабеля, авария механизма, мойка, влага, временная перемычка, замена автомата или контактора - все это может быть причиной.
5.Осмотреть цепь после автомата. Ищут следы нагрева, потемнение, запах, повреждение кабеля, окисление, влагу, слабую посадку проводов, поврежденный держатель, подплавленные клеммы и признаки короткого замыкания.
6.Разделить нагрузку штатным способом, если схема это позволяет. Нельзя дергать провода наугад. Но если есть отдельные группы, предохранители, клеммы или штатные отключатели веток, можно понять, какая часть цепи вызывает срабатывание.
7.Проверить пусковые потребители. Блоки питания, приводы, контакторы, электромагнитные клапаны, сирены и группы электронных устройств могут давать бросок при включении. Важно понять, не стартуют ли они все одновременно.
8.Проверить блоки питания и цепь 24 В. Если выбивает при включении БП или после него начинаются просадки, полезно сверить это со статьей “Блок питания 24 В проседает: как отличить перегруз от плохой клеммы”. Иногда автомат реагирует не на “плохой автомат”, а на перегруженную или поврежденную низковольтную часть.
9.Проверить селективность по схеме. Если вместо автомата конкретной ветки отключается общий аппарат, проблема может быть в координации защит. Это не решается увеличением номинала общего автомата.
10.Не менять номинал без инженерного решения. Если после проверок есть подозрение, что автомат выбран неправильно, это оформляют как изменение: схема, расчет, кабель, нагрузка, характеристика, селективность, документация. Срочная замена “чтобы запустилось” может создать более дорогой отказ позже.
Что делать, если автомат выбивает повторно
Если автомат сработал повторно при одном и том же сценарии, это уже не случайность. Нужно остановиться и не превращать шкаф в экспериментальную площадку. Повторные включения могут ухудшить повреждение кабеля, контакта, катушки, БП или нагрузки.
Логика похожа на ситуацию с плавкими вставками. В статье “Предохранитель в шкафу снова сгорел: что проверить до простой замены” мы уже разбирали: защита сработала не для того, чтобы ее обманули, а чтобы указать на проблему в цепи. С автоматом принцип тот же. Разница лишь в том, что автомат можно включить снова, и именно эта простота иногда провоцирует лишний риск.
Если есть признаки нагрева или запаха, полезно связать эту тему с регламентом тепловизионного осмотра. Материал “Тепловизионный осмотр шкафа: регламент раз в квартал” не про аварийный ремонт, но он хорошо показывает, как клеммы, автоматы, держатели и БП могут предупреждать о проблеме заранее. Повторные срабатывания и нагрев одной зоны шкафа - это уже повод не просто включать обратно, а фиксировать и разбирать.
Почему “поставить больше” опасно
Автомат большего номинала может перестать отключаться на прежнем пуске. Но это не значит, что цепь стала нормальной. Возможно, теперь кабель, клемма или нагрузка будут работать выше допустимого режима. Возможно, при коротком замыкании отключится уже вышестоящий автомат, погасив больше оборудования. Возможно, повреждение станет тепловым и проявится не сразу.
В шкафах АСУ ТП это особенно неприятно, потому что отказ питания может выглядеть как программная проблема. Погасла часть входов, пропала связь, перезагрузился контроллер, HMI потеряла данные - и команда начинает искать “глюк” в ПЛК, хотя корень в силовой цепи шкафа.
Поэтому номинал и характеристика автомата - это не ручка настройки удобства. Это часть защитной архитектуры. Менять ее можно, но только понимая последствия.
Итог
Если автомат в шкафу выбивает при пуске, не начинайте с замены номинала. Начните с фактов: какой автомат, какая цепь, когда срабатывает, какая нагрузка включается, что изменилось перед отказом, есть ли короткое замыкание, пусковой ток, нагрев, плохая селективность или просадка 24 В.
Автоматический выключатель - это не враг пуска, а источник информации о состоянии цепи. Иногда он указывает на неправильную характеристику. Иногда на перегруз. Иногда на короткое замыкание. Иногда на плохую селективность. Но почти никогда хорошее решение не начинается со слов “поставим побольше”.
Нормальный порядок такой: зафиксировать событие, проверить цепь, разделить нагрузку штатно, оценить пусковые токи, посмотреть журнал, связать результат со схемой и только потом принимать решение о замене автомата, нагрузки или архитектуры питания.
