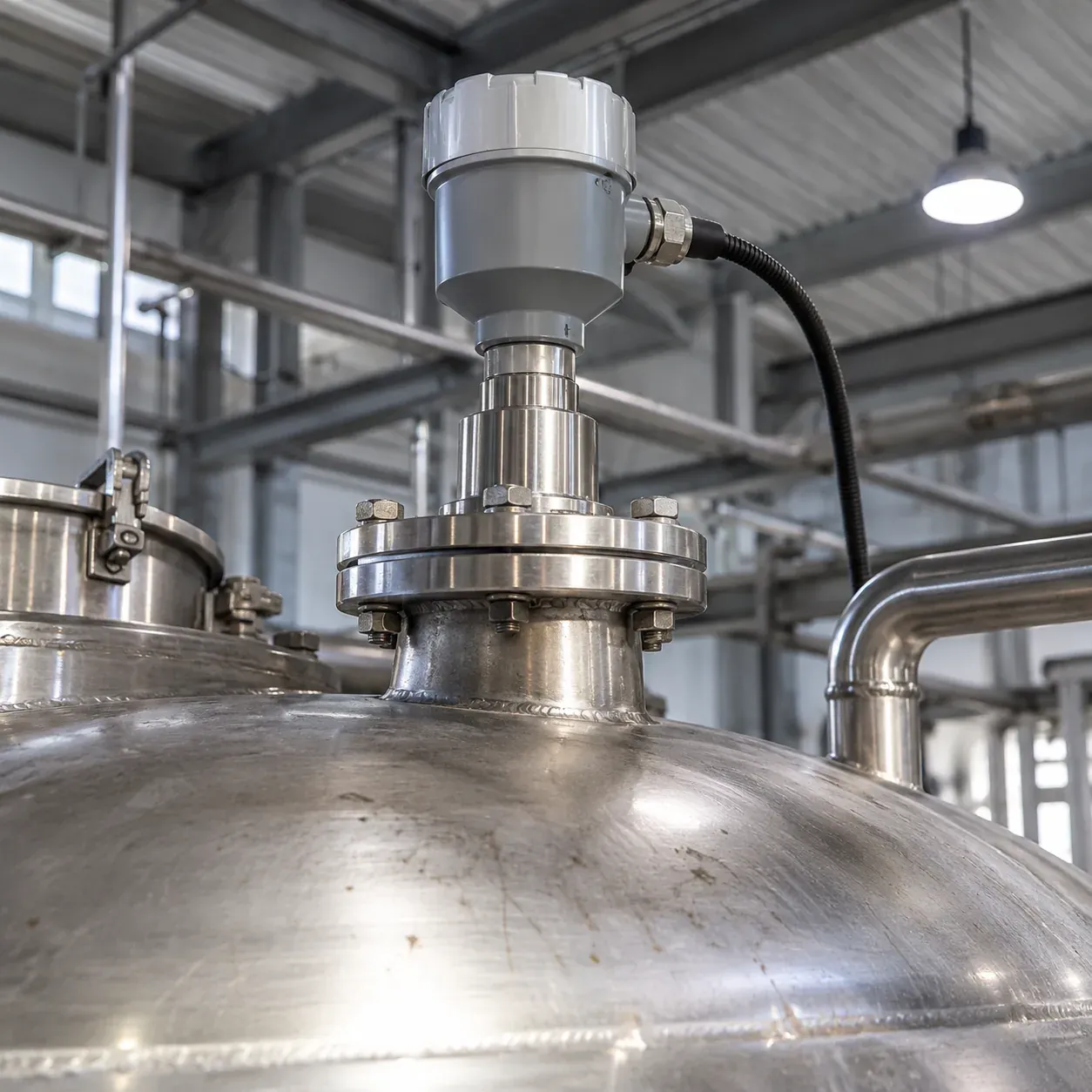

Ультразвуковой уровнемер над пеной и мешалкой

Пустую ёмкость прибор показывает правильно. При включении мешалки уровень начинает перескакивать, а после мойки иногда замирает возле одной отметки. Электрическая проверка 4–20 мА проходит без замечаний. Проблема может находиться до токового выхода: прибор уверенно преобразует в сигнал отражение, которое не соответствует поверхности продукта.

Разберём геометрию ультразвукового измерения, блокирующую дистанцию, ложные отражения и поведение программы при потере достоверности. Это не инструкция по входу в ёмкость и не перечень настроек для любого уровнемера. Монтажные ограничения и процедуры конкретного прибора берут из его руководства.

Короткий ответ

Ультразвуковой уровнемер оценивает расстояние по отражённому сигналу, поэтому качество эха так же важно, как масштаб выхода. Проверьте расстояние до максимального уровня, патрубок, направление измерения и объекты в зоне сигнала. Пена, перемешивание, конденсат и геометрия могут влиять на выбранное отражение. При потере достоверности система должна показывать качество измерения и применять предусмотренный сценарий. Фильтр тренда не исправляет систематически выбранное ложное эхо.

От расстояния до уровня

Прибор измеряет расстояние от своей опорной точки до отражающей поверхности. Уровень вычисляется относительно принятой геометрии ёмкости. Ошибка в опорной точке даёт стабильное смещение, а ошибка распознавания отражения может давать скачки или фиксацию на внутренней конструкции.

В расчётном примере расстояние до дна от опорной точки равно 3 м. При измеренном расстоянии 0,8 м геометрический уровень составит 2,2 м. Эта формула не учитывает форму дна, объём и ограничения прибора. Если на HMI требуется литраж, нужна отдельная зависимость объёма от высоты, особенно для горизонтальных или конических ёмкостей.

Ноль и верхнюю границу задают по принятой шкале, а не по наиболее удобному положению текущего продукта. После переноса датчика на более высокий патрубок прежние значения могут перестать описывать ту же геометрию. Поэтому в паспорте измерения сохраняют размеры и опорные точки, а не только два числа в меню.

Почему верхняя часть диапазона особенная

У ультразвуковых приборов есть блокирующая дистанция. Вблизи чувствительной части нельзя автоматически ожидать измерение с теми же возможностями, что и в рабочей области. Её значение и условия установки зависят от исполнения. В документации Endress+Hauser этот параметр рассматривается как ограничение геометрии монтажа, а не как настройка масштаба ПЛК.

Пусть у условного прибора блокирующая дистанция 0,3 м. Это число приведено для пояснения, а не для выбора оборудования. Если максимальный продукт поднимается в 0,2 м от опорной точки, растянуть шкалу на HMI недостаточно. Геометрия уже выводит поверхность в запрещённую для принятого измерения область.

Также оценивают патрубок. Его длина, диаметр и кромки могут влиять на распространение и отражения. Правило «поставить точно по центру крышки» не заменяет монтажного чертежа: в центре иногда находится вал мешалки или другой сильный отражатель.

Что делают пена и перемешивание

Поверхность при работающей мешалке меняет форму. Возникают наклон, волны и воронка. Прибор может видеть другое расстояние или менее устойчивое отражение. Когда требуется средний уровень, условия усреднения согласуют с реальной задачей; мгновенная высота в одной точке не всегда представляет нужную величину.

Пена может влиять на распространение и отражение сигнала. Результат зависит от её свойств и прибора, поэтому утверждения «ультразвук всегда видит пену» и «пена никогда не мешает» одинаково бесполезны. Нужна проверка на реальной среде и во всём рабочем режиме, включая мойку и запуск мешалки.

Конденсат и загрязнение чувствительной части тоже рассматривают по руководству. Если симптом появляется после мойки, это отдельная проверяемая зависимость. Чистить поверхность неподходящим инструментом или менять настройки вслепую не стоит: можно добавить проблему и потерять исходные признаки.

Как отличить ложное отражение от ошибки сигнала

Сначала сравнивают локальное показание расстояния, выход прибора и значение в ПЛК. Если прибор сам отображает неправильную дистанцию, масштабирование аналогового канала не является первым подозреваемым. Если дистанция верна, а контроллер показывает другое, переходят к выходу, единицам и конфигурации входа.

Следующий шаг: сопоставить симптом с состоянием процесса. Возникает ли он на одной отметке, при включении мешалки, после мойки или при большом заполнении? Фиксация на постоянном расстоянии может быть связана с внутренним объектом; зависимость от перемешивания требует анализа поверхности и качества эха. Эти признаки задают направление проверки, но не являются диагнозом сами по себе.

Если прибор предоставляет кривую эха, диагностический статус или показатель качества, сохраняют их вместе с трендом уровня. Внутреннюю карту подавления помех применяют только по инструкции и при известном состоянии ёмкости. Нельзя бездумно «запомнить всё лишнее» на неизвестном уровне и затем ожидать, что поверхность никогда не будет подавлена вместе с помехой.

Работа автоматики при недостоверном уровне

Удержание последнего значения может быть полезно для отображения, но оно требует явного статуса и времени последнего достоверного измерения. Старая цифра без маркировки выглядит как актуальная и продолжает участвовать в принятии решений.

Для регулирования и блокировок проект определяет допустимое поведение при потере измерения. Отдельный предельный датчик может выполнять иную функцию, но его наличие и независимость должны быть обоснованы проектом. Обычный уровнемер и программная обработка не доказывают выполнение функции безопасности.

Восстановление сигнала тоже проверяют. После появления достоверного измерения программа может получить скачок уровня относительно удержанного значения. Нужно заранее решить, как возобновляется регулирование и какие подтверждения требуются после диагностического отказа.

Таблица проверок

Карта геометрии вместо набора догадок

Для проверки монтажа полезен простой разрез ёмкости с опорной точкой датчика, рабочими уровнями, патрубком и внутренними деталями. На нём отмечают мешалку, трубы, площадки и другие потенциальные отражатели. Такой рисунок позволяет сопоставить устойчивое ложное расстояние с реальным объектом без немедленной перенастройки прибора.

Предположим, ошибочная отметка всегда соответствует расстоянию примерно до поперечной трубы. Это ещё не доказательство выбора её эха, но уже конкретная гипотеза. Её проверяют по диагностическим средствам прибора и руководству. Исключение этой гипотезы тоже полезно: затем внимание переносится на поверхность и другие условия.

В карточке сохраняют способ определения пустого состояния. Иногда «пусто» означает дно, иногда минимальную эксплуатационную отметку с остатком продукта. Если после ремонта один инженер вводит расстояние до дна, а другой считает ноль по рабочему остатку, появится постоянное расхождение, которое не связано с акустикой.

Для объёмной шкалы нужна документированная зависимость высоты от объёма. Условная вертикальная цилиндрическая часть позволяет простой линейный пересчёт, но днище или переход сечения меняют его. Поэтому одновременно изменять геометрический ноль и таблицу объёма при поиске ложного эха не стоит: две разные ошибки начинают компенсировать друг друга.

Испытательная матрица процесса

Одна проверка спокойной воды не воспроизводит все режимы производственной ёмкости. Матрица испытаний может включать нижний, средний и верхний рабочие уровни, мешалку в принятом диапазоне и характерные состояния поверхности. Конкретный набор выбирают для реального процесса и выполняют в разрешённых условиях.

Каждое наблюдение записывают вместе с режимом. Например, потеря качества на высоком заполнении при выключенной мешалке направляет проверку к верхней геометрии и блокирующей дистанции. Потеря только при определённом перемешивании требует другого анализа. Без контекста оба случая превращаются в одинаковую жалобу «иногда прыгает».

Сравнение с независимой отметкой уровня должно иметь известную точность и безопасный способ получения. Визуальная оценка снаружи не всегда даёт пригодную опору, особенно при непрозрачном продукте. Если контрольное значение сомнительно, нельзя объявлять по нему прибор неправильным с точностью до миллиметра.

Отдельно фиксируют время восстановления после изменения режима. Прибор и программная обработка могут иметь собственную задержку. Важна не только итоговая ошибка, но и период, когда данные временно непригодны. Этот интервал влияет на то, как автоматика сможет продолжать регулирование.

Где уместна фильтрация

Фильтр может помогать при измерении среднего уровня на волнующейся поверхности, если сам сигнал отражает нужную величину. Тогда выбирают допустимую задержку и проверяют реакцию на реальное заполнение и опорожнение. Настройку оценивают по требованиям процесса, а не только по гладкости линии.

Представьте, что ёмкость быстро заполняется, а фильтр отстаёт на заметную высоту. На экране значение будет выглядеть спокойным, но уже недостаточно своевременным для конкретной функции. Поэтому сглаживание и пороги управления нельзя настраивать независимо без последующей проверки всей цепочки.

При переключении прибора на ложное отражение большой фильтр может растянуть ошибку во времени. Получится аккуратный плавный уход уровня вместо резкого диагностического события. Именно поэтому важно сохранять исходную дистанцию и статус качества наряду с обработанным значением, хотя постоянное архивирование всех внутренних диагностик требуется не всегда.

Если разные потребители используют разную обработку, следует обозначить это в именах и описаниях. Тренд для оператора, значение для отчёта и величина для управления могут иметь разные задачи. Но каждый должен понимать, какой сигнал он получает и с какой задержкой.

Что проверить после очистки или замены

После вмешательства сравнивают конфигурацию и геометрию с принятой исходной записью. Замена на похожий прибор не гарантирует совпадения блокирующей дистанции, диаграммы, режима выхода и диагностических возможностей. Сначала подтверждают совместимость, затем повторяют характерные режимы, а не только пустую ёмкость.

Если менялось положение датчика, прежнее подавление помех может больше не соответствовать конструкции. Возможность переноса параметров определяется руководством. Полезно сохранить исходную версию и протокол повторной настройки, чтобы при ухудшении можно было понять, какие изменения действительно внесены.

Завершение работы подтверждается восстановлением всей цепочки: локальная дистанция, выход, значение ПЛК, качество и реакция потребителя. Исправный прибор с неверной новой шкалой на аналоговом выходе даст неправильный уровень в системе. Поэтому проверка заканчивается на том месте, где значение реально используется.

---

Вопросы при работе

Можно убрать колебания большим усреднением? Оно снижает видимую динамику и добавляет задержку. Если выбрано неправильное отражение, усреднение только делает ошибку более плавной. Сначала подтверждают физический смысл измерения.

Нужно ли сразу менять ультразвук на радар? Сначала проверяют соответствие условий измерения и монтажа выбранному прибору. Другой метод может подойти лучше, но его тоже нужно оценить для конкретной среды, геометрии и задачи.

Почему пересчёт уровня в объём даёт большую ошибку возле дна? У формы ёмкости может быть нелинейная зависимость. Сравнивают геометрическую высоту и принятую градуировочную таблицу. Исправление таблицы объёма не должно менять исходное измерение расстояния.

Как сформулировать задачу производителю прибора

Для технического запроса полезно подготовить разрез ёмкости, монтажные размеры, среду, рабочие температуры, диапазон уровня и характер поверхности. Добавляют режим мешалки, условия мойки и наблюдаемый симптом с временем. Это даёт поставщику больше информации, чем фотография экрана с неверной цифрой.

Если доступны диагностические записи, сохраняют их вместе с конфигурацией прибора. Желательно показать нормальный режим и момент возникновения проблемы. По одному усреднённому значению часто невозможно понять, выбрано ли другое эхо или изменился только выходной масштаб.

Вопрос стоит формулировать конкретно: соответствует ли монтаж требованиям модели, пригоден ли метод для среды и какие документированные средства диагностики помогут различить причины. Не следует заранее требовать «параметр фильтра, который всё исправит», пока физическая причина неизвестна.

Ответ производителя связывают с версией прибора и условиями. Совет для другой антенны, датчика или исполнения не стоит переносить автоматически. Если предложено изменение монтажа или метода, его влияние на процесс и приёмочные критерии согласуют до выполнения.

После устранения причины сохраняют, что именно изменили и какие режимы проверили. Тогда при повторении симптома можно сравнить состояние с подтверждённым исходным, а не начинать цикл случайных настроек заново. Такая история уменьшает время диагностики и помогает обоснованно выбрать прибор для следующей похожей ёмкости.

Документация и источники

• Endress+Hauser: руководство по обслуживанию, раздел ультразвукового измерения уровня.
