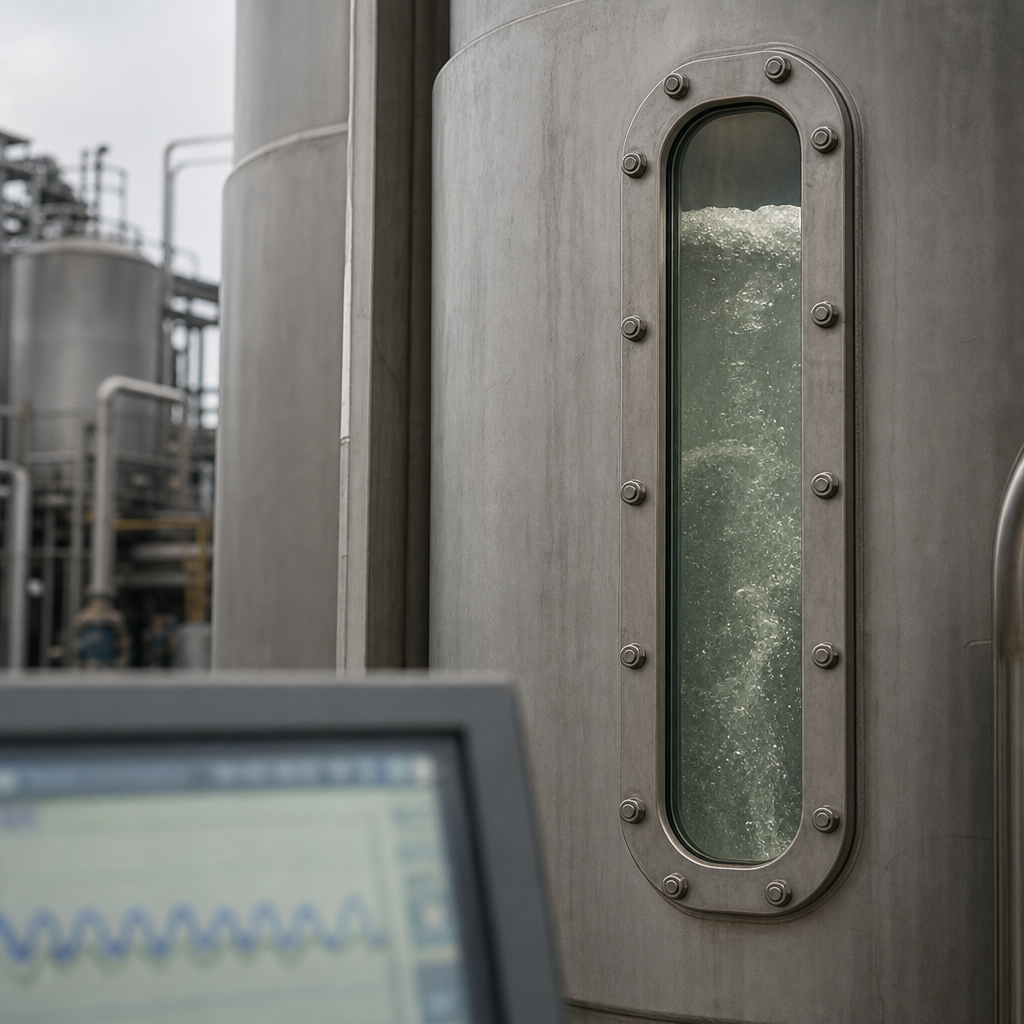

В реакторе включили мешалку на 40 % - уровень на тренде пошёл синусоидой между 62 и 71 %, хотя слив закрыт и подпитки нет. Технолог ругается: «лишний раз переключит насос, сорвётся рецепт». Радарный LT показывает то пену на поверхности, то воронку от вихря. Гидростатический датчик на другой ёмкости дёргается на 5 см из-за турбулентности у патрубка. Авария «высокий уровень» то срабатывает, то сбрасывается - смена отключает звук, но проблема остаётся.
«Плывущий» уровень при перемешивании - не обязательно неисправность датчика. Часто это физика среды плюс слишком «честный» быстрый сигнал в ПЛК. Статья разбирает радар и гидростатику, пену и вихрь, как настроить фильтр и deadband без минутной задержки на реальном переливе. Не про обрыв петли 4-20 мА (там Bad quality и ток 0 мА) и не полный курс по калибровке всех типов LT.
Короткий ответ
При перемешивании уровень на тренде «плывёт» из-за пены, зеркала радара, вихря у импеллера или турбулентности у отбора давления гидростатики. Сырой 4-20 мА при этом может быть исправен. Сначала исключите обрыв по току и сравните с фильтром и Bad quality на экране. Затем: медианный или ограниченный скользящий фильтр 2-5 с, deadband на аварии 1-3 % шкалы, задержка 2-3 с на HIGH только (не на LOW). Радар - проверить тип поверхности и отвод пены; гидростатика - вынести отбор от зоны вихря. Отличие от обрыва: ток 4-20 мА стабилен, скачки периодические и синхронны с мешалкой.
Радар: пена, вихрь и ложное зеркало
Радарный уровнемер меряет время отражения. Пена имеет другой диэлектрический контраст - луч цепляется за пузырьки, уровень «подскакивает» вверх. Воронка от мешалки даёт провал ниже реальной жидкости. На HMI это выглядит как плавание 5-15 % шкалы с частотой вращения.
Настройки в голове прибора (если есть HART или локальное меню): режим для пены, минимальный порог отражения, маскирование близких эхо. В ПЛК всё равно нужен фильтр - прибор может отдавать уже сглаженное, но не всегда с той задержкой, что нужна технологии.
Монтаж решает половину споров. Смещение от стенки, защитная стоячая труба с отверстиями, не ставить луч точно над осью мешалки без согласования с паспортом прибора. После чистки ёмкости проверьте калибровку пустой и полной - пена меняет картину эхо. На FAT запишите амплитуду колебаний при штатной мешалке как допустимую, чтобы ночная смена не считала это поломкой.
Гидростатика и перепад на патрубке
Датчик давления на дне или на патрубке измеряет столб жидкости. Турбулентность у ввода мешалки модулирует давление - особенно если патрубок короткий и близко к импеллеру. Сигнал 4-20 мА дёргается, хотя средний уровень постоянен.
Решения монтажные: вынести отбор в зону со спокойной поверхностью, сифонная труба, дополнительный разгрузочный патрубок. Программные: медианный фильтр по 5-7 выборкам за 1-2 с лучше тяжёлого EMA с большой постоянной - меньше фазовой задержки на медленном реальном заполнении.
Сравнение типов датчиков и условий монтажа пересекается с материалом про датчики в АСУ ТП - там общая логика выбора и обслуживания, здесь узкий случай перемешивания.
Пена как отдельный враг регулирования
При пенообразовании радар почти всегда завышает. PID по уровню начинает «душить» подпитку или наоборот открывает слив - в зависимости от знака ошибки. Для рецептов с переменной пеной вводят режим «мешалка ON - авария HIGH с увеличенным deadband» или отдельный таймер подавления звука на 30 с после пуска мешалки (только если техпроцесс это допускает документально).
Не маскируйте перелив бесконечным фильтром. Задержка на HIGH 2-3 с отсекает дребезг; 60 с скроет реальную аварию. Технолог и инженер АСУ фиксируют в паспорте рецепта: максимальная амплитуда ряби при штатной мешалке и отдельный аварийный порог для режима «без перемешивания».
Фильтр в ПЛК без лишней задержки
Тяжёлый фильтр первого порядка с T=30 с сгладит пену, но насос долго не увидит реальный подъём при быстром заполнении. Компромисс на объекте:
Медианный фильтр по 5 точкам за 1 с отсекает одиночные выбросы от пены. Ограничение скорости изменения MAX_DELTA = 2 %/с режет нереалистичные скачки, но пропускает медленный подъём 1 %/с. Для аварии HIGH - отдельная переменная после лёгкого фильтра плюс таймер 2 с удержания выше порога.
В CODESYS и MasterSCADA 4D есть FB фильтрации; параметры фиксируют в паспорте канала. Оператору на тренде показывайте и сырой (серым), и рабочий уровень - спор с технологом закончится быстрее. Не дублируйте фильтр на HMI и в ПЛК - двойная задержка убьёт смысл быстрого канала для защиты.
Deadband 1-2 % вокруг уставки насоса убирает лишние пуски без влияния на аварийный верхний уровень.
Два канала: красота для оператора и скорость для защиты
Рабочая схема на насосных станциях и реакторах: Level_raw с AI, Level_display с медианой для тренда, Level_alarm с минимальным фильтром и коротким таймером для HIGH. Межзамковая защита смотрит на Level_alarm, не на сглаженный тренд. Технолог смотрит на Level_display и не путает «красивую» кривую с тем, что отключит насос.
Если бюджет позволяет - независимый дублирующий датчик на критичных ёмкостях (поплавковый или второй радар с другой геометрией). Это не замена фильтра, а последний рубеж при отказе основного LT.
Калибровка и сравнение с полем
При приёмке сравнивают три точки: пусто, рабочая середина, верх (безопасно). При включённой мешалке сравнение с рулеткой по смотровому стеклу или вторым независимым LT - плавающий разброс записывают как «ожидаемое при перемешивании», а не как брак.
Если без мешалки сигнал стабилен, а с мешалкой плывёт - физика и фильтр, не замена AI модуля. Если плывёт всегда - обрыв, плохой контакт, неверный масштаб. Сверка EU и сырого тока - в материалах по 4-20 мА.
Отличие от обрыва петли
При обрыве ток падает к 0 или 2 мА, quality Bad, авария «датчик отказ» однозначна. При перемешивании ток в норме 4-20, quality Good, колебания периодические. Мультиметр на клемме AI покажет живой сигнал с рябью. Не путайте с кратковременными выходами за 3,6 мА из-за помех - там другая форма на осциллографе, не синхронная с оборотами мешалки.
Краткий скачок в ноль на одну выборку при вибрации клеммы - диагностика обрыва и затяжка, не медианный фильтр на 60 с.
Симптом на тренде, причина и настройка
| Симптом на тренде | Вероятная причина | Настройка / действие |
|---|---|---|
| Синусоида в такт мешалке, радар | Вихрь / пена на поверхности | Режим пены в голове; смещение точки; медиана 1-2 с |
| Короткие иглы вверх 1-2 раза в минуту | Пузыри пены | Медианный фильтр; deadband HIGH |
| Плавное плавание ±3-5 %, гидростатика | Турбулентность у патрубка | Перенос отбора; сифон; медиана |
| Уровень завышен только при пене | Радар цепляет пену | Порог эхо; технологический допуск; осмотр |
| Авария HIGH мигает | Порог без задержки на пене | Таймер 2-3 с на HIGH; отдельный порог |
| После снижения мешалки всё стабильно | Не неисправность LT | Зафиксировать режимы в паспорте |
| Ноль скачков без мешалки | Подпитка, кавитация, утечка | Баланс масс; не только фильтр |
| Сырой и EU плывут одинаково | Поле, не HMI | Фильтр в ПЛК; одна точка масштаба |
Вопросы с пуска
Можно ли выключить аварию HIGH пока мешалка работает?
Только если так записано в регламенте техпроцесса и риск перелива покрыт другими средствами.
Медиана или EMA?
Для игловых выбросов пены - медиана; для медленных процессов - EMA с малой постоянной времени.
Радар или гидростатика при постоянной пене?
Часто гидростатика со спокойной трубой стабильнее; зависит от вязкости и температуры.
Сколько секунд задержки на HIGH допустимо?
2-5 с типично для отсечения пены; сверяйте с максимальной скоростью заполнения ёмкости.
Оператор видит одно, рецепт другое?
Проверьте, что PID и аварии смотрят на одну отфильтрованную переменную для защиты, а тренд может быть сглаженнее.
Помехи 50 Гц и заземление клеммы AI
Рябь на тренде в такт сети 50 Гц при спокойной поверхности - не пена, а наводка на неэкранированном кабеле или плохой контакт на клемме модуля AI. Осциллограф на входе покажет синусоиду поверх 4-20 мА. Сначала затяните клемму, проверьте экран по одной точке на шкафу, потом уже медианный фильтр. Иначе фильтр спрячет и реальные всплески от пены.
Рецепт и режимы: разные пороги для мешалки ON/OFF
В проекте удобно завести бит Agitator_Running и два набора порогов аварии HIGH: жёсткий при мешалке OFF, мягкий с deadband при ON. Переключение по задержке 5 с после пуска мешалки убирает ложные срабатывания в момент появления вихря. Технолог подписывает оба порога в карте рецепта - спор «кто подкрутил уставку» исчезает.
Документирование для смены и ТО
В паспорте ёмкости фиксируют: тип LT, место установки, амплитуда колебаний при штатной мешалке (%), настройки фильтра в ПЛК (тип, окно, таймер HIGH), пороги аварии для режимов с мешалкой и без. При замене датчика на другую модель повторяют замер «плывущего» участка - не копируют старые уставки слепо.
Оператору выдайте одну фразу для журнала: «уровень плавает при мешалке в пределах паспорта» vs «выход за паспорт - звать АСУ». Это снижает ночные вызовы из-за нормальной физики процесса.
Сравнение с трендом расхода и балансом масс
Если уровень «плывёт», а массовый баланс по расходу на входе и выходе сходится - скорее всего датчик реагирует на геометрию поверхности, а не на утечку. Если баланс не сходится - не списывайте всё на пену: ищите подпитку, испарение, зависший клапан. Тренд расхода и уровня на одном экране за 15 минут мешалки часто заканчивают спор технолога и наладчика быстрее, чем спор о настройках фильтра вслепую.
На FAT снимите скриншот тренда с подписью скорости мешалки и амплитуды в процентах - приложите к паспорту ёмкости. Через год при смене датчика не будут гадать, «как было нормально».
Ультразвуковой уровнемер на той же ёмкости иногда ведёт себя иначе, чем радар: пена даёт завышение, вихрь - провал. Если на объекте два типа LT, не копируйте настройки фильтра с одного на другой без замера - амплитуда ряби может отличаться в разы при той же мешалке.
