На экране HMI значение выглядит уверенно: 72,4 °C, 3,18 бар, 41,7 %. Цифра ровная, красивая, с десятыми и сотыми. У оператора смены легко возникает ощущение, что раз система показывает так точно, значит и процесс измерен точно. Но экран не измеряет температуру, давление или уровень. Он только показывает результат всей цепочки: датчик, монтаж, кабель, модуль ввода, масштабирование, фильтр, тег, мнемосхема и регламент обслуживания.
Поэтому правильный вопрос звучит не «врет HMI или нет», а «есть ли у нас основания доверять этому показанию прямо сейчас». Для смены это практический вопрос. От него зависит, продолжать ли вести установку в штатном режиме, вызывать электрика, звать АСУ ТП, ставить замечание в журнал или останавливать участок по технологическому регламенту.
Эта статья не про настройку аналогового входа и не про то, как фильтровать сигнал 4-20 мА. Такой технический слой мы отдельно разбирали в материале про сигнал 4-20 мА на экране, фильтрацию и аварии по порогу. Здесь другой угол: что может сделать смена без лаборатории и без доступа к настройкам ПЛК, чтобы понять, насколько показанию можно верить.
Красивая цифра не равна точной цифре
Если на экране написано 25,000, это не значит, что объект измерен с точностью до тысячной. Часто это всего лишь формат отображения. В проекте могли вывести слишком много знаков после запятой, хотя сам датчик, место установки и условия процесса дают куда более грубую точность.
Например, датчик давления стоит на импульсной линии, которая частично забита. ПЛК получает стабильный сигнал, HMI красиво показывает 2,36 бар, тренд спокойный. Но физически датчик уже не видит процесс так, как должен. Другой пример - термопара после ремонта зажата хуже, чем раньше. Сигнал есть, обрыва нет, аварии нет, но температура на экране постепенно уходит от реальности.
Именно поэтому смене важны не только цифры, но и признаки доверия: есть ли местный прибор рядом, когда была последняя калибровка, совпадает ли поведение параметра с технологией, не меняли ли датчик после последней проверки, не появились ли странные расхождения между соседними измерениями.
Что смена может проверить без лаборатории
Смена не должна заниматься калибровкой вместо метролога. И оператор не должен менять коэффициенты на панели, чтобы «подогнать» значение под привычное. Но смена может сделать полезную первичную проверку, которая часто экономит часы споров между технологом, электриком и АСУ ТП.

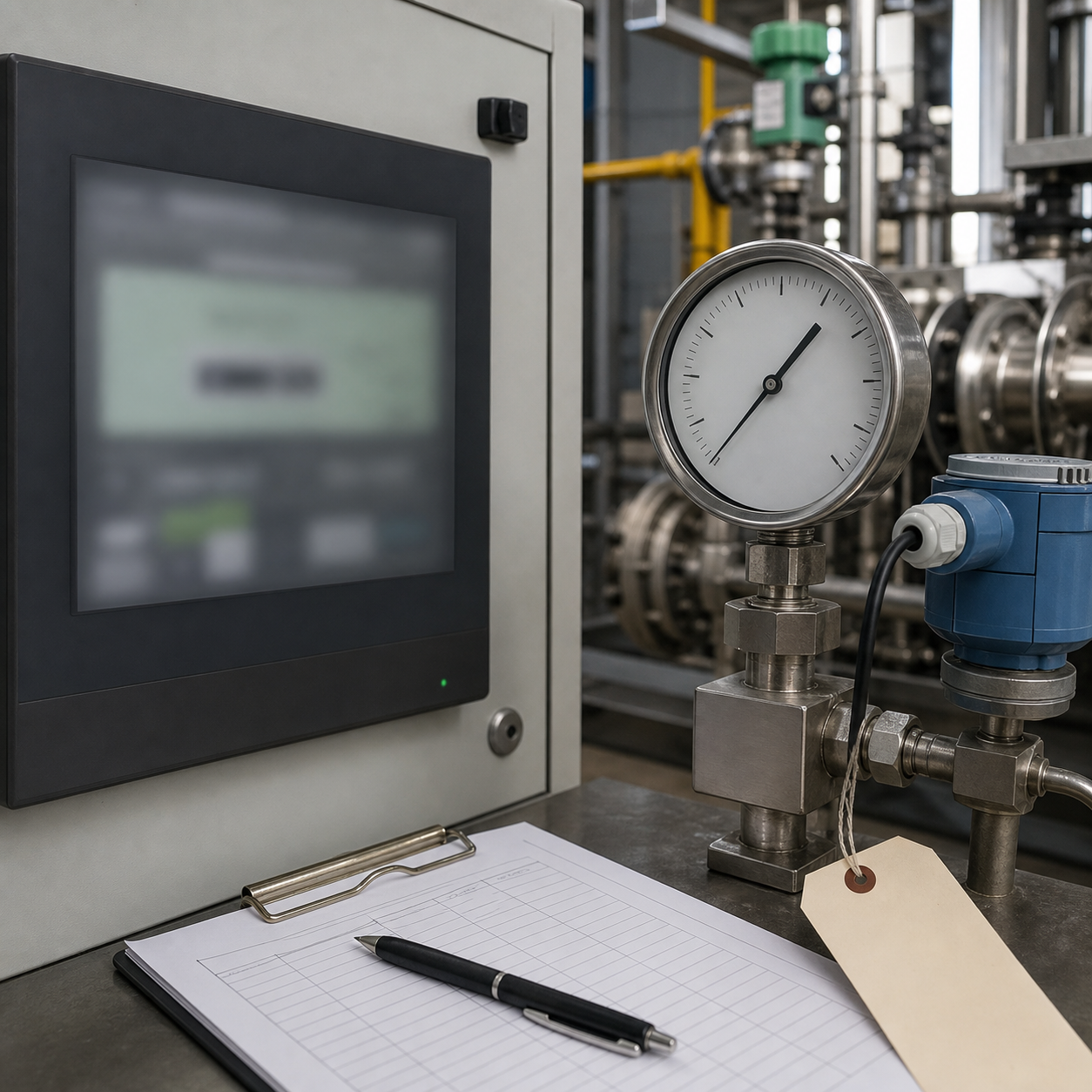

Самый простой шаг - сравнить экран с независимым местным прибором, если он есть. Это может быть манометр, термометр, уровнемерная рейка, стекло, расходомерный индикатор или другой штатный источник. Важно, чтобы этот прибор тоже был пригоден для сравнения: с понятным диапазоном, нормальным состоянием и актуальной отметкой поверки или внутренней проверки.
Второй шаг - посмотреть на процесс. Если на экране температура растет, но по факту установка ведет себя как холодная, это повод не спорить с оператором «по ощущениям», а зафиксировать несоответствие. Если уровень на HMI стоит ровно, а насосы включаются чаще обычного, тоже нужен вопрос к цепочке измерения. Тренд полезен не потому, что он красивый, а потому что показывает характер изменения: дрейф, скачки, зависание, шум, ступеньку после ремонта.
Третий шаг - проверить контекст. Показание начало отличаться после замены датчика? После промывки линии? После ремонта шкафа? После грозы, сварочных работ, переброса кабеля, замены блока питания? Для АСУ ТП и электрика это не мелочи, а нитки, за которые можно быстро потянуть.
Дрейф: когда цифра уходит тихо
Обрыв сигнала заметить проще. Значение упало в аварию, качество стало плохим, тренд пошел в край диапазона - все видят проблему. Дрейф неприятнее: система остается «живой», но показание медленно съезжает.
Для смены дрейф часто выглядит как новая нормальность. Вчера насос включался при одном уровне, сегодня при чуть другом. Раньше температура после прогрева держалась около привычного значения, теперь немного выше. Манометр на месте показывает одно, HMI другое, но расхождение не такое большое, чтобы все сразу побежали разбираться.
Вот тут помогает дисциплина фиксации. Не нужно доказывать причину на месте. Нужно записать факт: дата, время, режим работы, значение на экране, значение по местному прибору, состояние оборудования, кто видел. Если есть тренд - сохранить скриншот или диапазон времени. Это уже не «мне кажется», а нормальная заявка в эксплуатацию.
Что не стоит делать на смене
Самая опасная привычка - подгонять экран под ожидание. Если оператор или наладчик без процедуры меняет поправку, диапазон, смещение нуля или формат отображения, доверие к данным исчезает. Сегодня «чуть поправили», завтра отчет, авария или качество партии уже опираются на непонятное значение.
Не лучше и обратная крайность - полностью игнорировать экран, потому что «местный манометр всегда прав». Он тоже может быть неисправен, просрочен или установлен в другой точке процесса. Для смены задача не выбрать любимый прибор, а увидеть расхождение и передать его тем, кто отвечает за цепочку измерения.
Еще одна ловушка - верить количеству знаков после запятой. Если параметр технологически достаточно показывать с одной десятой, а HMI выводит три знака, оператор начинает видеть псевдоточность. В хорошей системе формат экрана помогает принимать решение, а не создает впечатление лабораторного прибора там, где его нет.
Таблица для смены: что спросить у АСУ ТП
Эта таблица полезна именно как язык общения. Смена не обязана знать, где в проекте лежит коэффициент или как устроен модуль аналогового ввода. Но она может правильно сформулировать проблему, чтобы инженер не получил расплывчатое «датчик чудит», а увидел конкретную ситуацию.
Где граница ответственности
В нормальной эксплуатации метрология, АСУ ТП, электрики и технологи не должны спорить за прибор как за территорию. У каждого свой кусок ответственности.
Метрология отвечает за поверку, калибровку, методику и пригодность средства измерения. Электрик смотрит питание, кабель, клеммы, заземление, физическое состояние цепи. АСУ ТП отвечает за масштабирование, качество сигнала, фильтры, теги, архивы, HMI и права изменения. Технолог понимает, возможно ли такое значение в реальном режиме. Смена первой видит, что цифра перестала совпадать с жизнью.
Когда эти роли не описаны, начинается привычный круг: «это датчик», «это программа», «это оператор не так смотрит», «это технологический режим». Чтобы круг не повторялся, доверие к цифре нужно оформлять не только в проекте, но и в документах эксплуатации: в паспорте объекта, журналах замен, протоколах проверки, перечне критичных измерений. Про передачу таких материалов после пуска мы писали отдельно в статье про паспорт объекта АСУ ТП.
Как это связать с регламентом смены
Хороший регламент не заставляет оператора становиться метрологом. Он дает простую развилку. Если расхождение малое и параметр некритичный - зафиксировать и передать в плановую проверку. Если параметр влияет на безопасность, качество партии или защиту оборудования - действовать по технологической инструкции и вызвать ответственных. Если значение зависло, вышло за физически возможные пределы или противоречит местному прибору на критичном узле - не ждать конца смены.
Отдельно стоит определить список критичных параметров: давление, температура, уровень, расход, концентрация, масса, влажность - все, от чего зависит безопасность, качество или останов оборудования. Для таких точек нужны не только аварийные пороги, но и понятный порядок проверки доверия: с чем сравниваем, кто подтверждает, как быстро реагируем, где фиксируем.
И еще один практичный момент: HMI должен показывать не только красивое число, но и признаки состояния. Если параметр важный, оператору полезно видеть единицы измерения, понятный формат, статус связи или качества, отметку ручного режима, иногда - время последнего обновления. Это снижает соблазн обходить экран и решать по памяти. Тему доверия к интерфейсу мы затрагивали в статье почему оператор обходит HMI.
Итог
Цифре на экране можно доверять не потому, что она выглядит точной. Ей можно доверять, когда за ней есть живая измерительная цепочка: исправный датчик, понятный монтаж, корректное масштабирование, разумный формат, история проверок и регламент действий при расхождении.
Для смены главный навык - не калибровать все подряд, а вовремя заметить сомнение и правильно его оформить. Сравнить с местным прибором, посмотреть тренд, вспомнить недавние работы, записать режим, задать точный вопрос АСУ ТП. Тогда экран перестает быть «магической цифрой» и становится нормальным инструментом эксплуатации.
