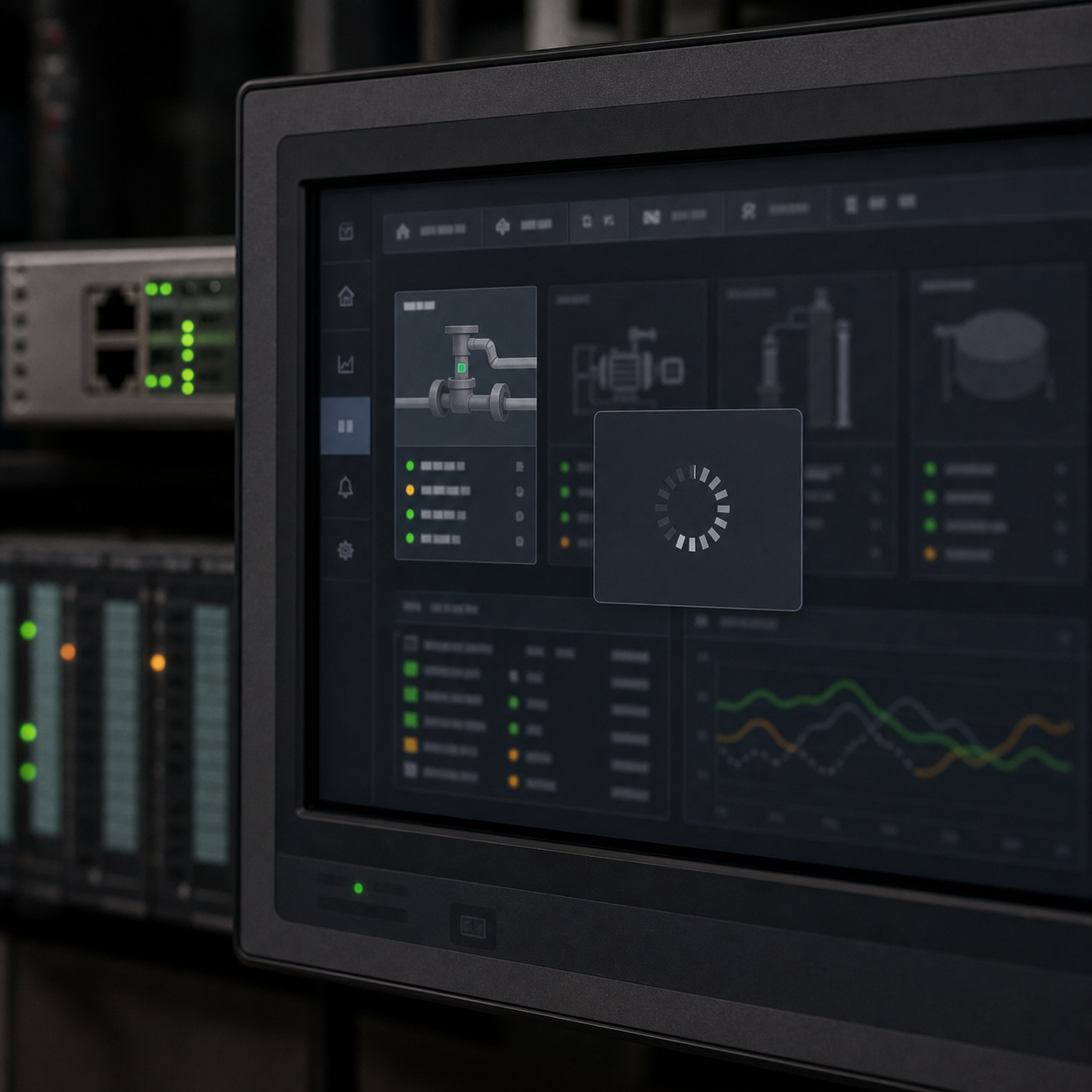

Обычно проблема звучит буднично: «Вот этот экран открывается долго». Остальные страницы панели переключаются почти сразу, а одна мнемосхема думает несколько секунд, кнопка перехода нажимается с задержкой, иногда визуализация подвисает, а оператор успевает нажать еще раз. На приемке это могут списать на «тяжелый экран», но в сменной работе такая пауза быстро становится раздражающим и опасным симптомом.
Медленный переход не всегда означает слабую панель. Один экран может тянуть слишком много тегов, запускать тяжелый скрипт открытия, строить тренд за большой период, обращаться к архиву, грузить крупные изображения, дергать ПЛК частыми запросами или упираться в медленную сеть. Иногда сама панель нормальная, но ПЛК перегружен, архивный сервер отвечает долго, а runtime пишет ошибки, которые никто не открывал.
Здесь важен угол диагностики. Не надо сразу менять модель панели, переписывать весь HMI или спорить про «нормальное время». Нужно сравнить медленный экран с быстрыми, зафиксировать момент задержки и отделить четыре зоны: панель, сеть, ПЛК и архив. Тогда вместо общей жалобы появляется конкретная причина: слишком много тегов на открытии, тяжелый тренд, скрипт, плохая связь, ресурсы панели или ошибка runtime.
Короткий ответ
Если один экран открывается заметно дольше других, ищите отличие именно этого экрана: количество активных тегов, период опроса, тренды, архивные запросы, скрипт открытия, изображения, сложные элементы, подписки на события, запросы к ПЛК и ошибки runtime. Сравните время открытия пустой копии, версии без трендов, версии без архивного периода, версии с отключенным скриптом и версии в той же сети, но рядом с ПЛК.
Хорошая диагностика отвечает на три вопроса: задержка появляется до отрисовки экрана, после отрисовки при загрузке данных или при первом касании элемента? Панель в этот момент грузит CPU/память, сеть дает задержки или ПЛК долго отвечает? Повторяется ли проблема только на одном экране, только при первом открытии после старта или каждый раз при переходе?
Сначала зафиксируйте симптом, а не мнение
Фраза «экран тормозит» слишком широкая. Для начала полезно измерить простую вещь: время от нажатия кнопки до первой видимой реакции, время до появления основного фона и время до заполнения данных. Иногда кнопка нажимается сразу, но значения появляются через пять секунд. Иногда наоборот: данные нормальные, но сама навигация зависает до смены страницы. Это разные причины.
Сравнивайте не в одиночку, а рядом с двумя-тремя быстрыми экранами. Например, обзор участка открывается за 0,5 секунды, экран агрегата - за 1 секунду, а экран трендов - за 7 секунд. Значит, проблема не в самой идее панели и не во всей сети. Дальше ищем, что уникально для экрана трендов: архив, количество кривых, период, скрипт, масштабирование, изображения, запросы к нескольким устройствам.
Фиксируйте условия: после перезагрузки панели или в прогретом режиме, на рабочей сети или на стенде, при нормальной загрузке ПЛК или во время пуска линии, с открытым архивом за час или за месяц, при хорошей связи или после потери узла. Если задержка появляется только при первом открытии, причина может быть в загрузке ресурсов или инициализации. Если каждый раз одинаково, вероятнее постоянный запрос или расчет.
Слишком много тегов на одном экране
Самая частая причина - экран выглядит как одна страница, а для runtime это сотни активных подписок. На мнемосхеме много механизмов, у каждого цвет, подпись, команда, обратная связь, авария, готовность, ручной режим, межблокировка, качество связи, всплывающая подсказка, видимость кнопки. Визуально это аккуратно, но при открытии панель одновременно просит большой набор данных.
Проблема усиливается, если теги лежат в разных источниках: часть в ПЛК, часть в удаленной SCADA, часть в архиве, часть по Modbus, часть по OPC UA. Экран открывается и сразу собирает мозаику из разных мест. Один медленный источник может задерживать общее заполнение.
Что проверять: количество тегов на экране, активные подписки, теги в скрытых элементах, всплывающих окнах и невидимых группах. Во многих средах скрытый объект может продолжать обновляться, если его не отключили явно. Для теста делают копию экрана и временно удаляют группы элементов: тренды, аварийную панель, таблицу, редко используемые зоны. Если после удаления группы экран резко ожил, причина рядом.
Отдельно смотрите период опроса. Если на экране сотня тегов обновляется каждые 100 мс, а оператору достаточно 500 мс или 1 секунды, панель и ПЛК получают бессмысленную нагрузку. Быстрый опрос нужен не всем данным. Температура, состояние готовности, архивная величина и аварийный бит не обязаны жить с одинаковой частотой.
Тренды и архив могут тормозить не как картинка, а как запрос
Тренд на экране кажется обычным графиком. Но при открытии он может запросить большой диапазон истории: последние сутки, неделю, месяц, много каналов, высокую детализацию, несколько архивов. Если архив локальный на панели, нагрузка идет в ее память и накопитель. Если архив внешний, задержка уходит в сеть и сервер. Если история подтягивается из ПЛК или промежуточного регистратора, страдает еще и источник данных.
Типовой симптом: пустая мнемосхема открывается быстро, но экран с трендом зависает до появления кривых. Или экран появляется сразу, но панель перестает реагировать, пока строится график. В runtime-журнале при этом могут быть таймауты архива, ошибки чтения файла, превышение времени запроса или сообщения о нехватке памяти.
Тест простой: открыть экран с теми же тегами, но без тренда. Затем открыть тренд за короткий период, например за 10 минут, и сравнить с периодом за сутки. Если короткий период открывается быстро, а длинный тормозит, причина не в навигации, а в архивном запросе. Если тормозит только при выборе нескольких кривых, смотрите количество каналов и шаг выборки.
Не стоит превращать экран оперативного управления в аналитический отчет. Оператору часто нужен быстрый тренд последних 15-60 минут, а глубокий архив лучше открывать отдельным экраном, с явным запросом и ожиданием. Тогда переход по основной мнемосхеме не зависит от тяжелой истории.
Скрипт открытия: маленький код с большой паузой
Многие HMI-проекты используют скрипты при открытии экрана: прочитать параметры, пересчитать видимость, собрать список аварий, запросить рецепт, подготовить тренд, записать событие, проверить права, обновить перевод, сбросить флаги. Такой скрипт может быть коротким, но если внутри есть циклы, сетевые обращения, архивные запросы или запись множества тегов, экран будет ждать.
Признак скрипта - задержка возникает строго в момент перехода, до нормальной отрисовки. Быстрые экраны открываются без паузы, а этот зависает именно на входе. Иногда задержка появляется только у пользователя с определенной ролью, потому что скрипт проверяет доступ или строит меню.
Проверка - временно отключить скрипт в копии проекта или заменить его минимальной заглушкой на стенде. Если экран стал открываться быстро, нужно разбирать не графику, а действия на OnOpen или аналогичном событии. Важный вопрос: что скрипт делает синхронно, а что можно перенести в фоновую загрузку, предварительный расчет или отдельную кнопку «обновить».
Особенно опасны скрипты, которые при открытии записывают теги в ПЛК. Экран вроде бы просто открывается, а фактически инициирует серию записей: выбор агрегата, номер рецепта, сброс фильтра, запрос архива. Если ПЛК отвечает медленно или сеть нестабильна, пользователь видит зависшую панель.
Изображения, мнемосхема и тяжелые элементы
Иногда задержку дает не связь, а отрисовка. Большие фоновые изображения, фотографии оборудования, полупрозрачные слои, множество иконок, сложные SVG, анимации, вращающиеся элементы, тени и градиенты могут перегрузить графическую часть панели. Особенно если проект переносили с большого монитора на небольшую панель без упрощения.
Проверка похожа на тест с тегами: сделать копию экрана и заменить тяжелые изображения простыми прямоугольниками. Если экран открывается быстро, связь и ПЛК ни при чем. Дальше оптимизируют изображения по размеру, убирают лишние слои, сокращают количество анимаций, переносят справочные картинки на отдельные экраны.
Есть неприятная смесь: объект на экране одновременно красивый и «живой». Например, каждый элемент имеет картинку, цвет по тегу, мигание, всплывающую диагностику и анимацию. Тогда отрисовка и опрос тегов бьют одновременно. Разделить причины помогает временный тест: оставить графику без тегов, потом теги без тяжелой графики.
Сеть: задержка видна только там, где экран много спрашивает
Медленная сеть не всегда проявляется на всех экранах. Простая страница с десятью тегами может открываться нормально даже по слабому каналу, а экран с сотней тегов и архивом развалится. Поэтому фраза «сеть же работает» не закрывает вопрос. Работает - не значит выдерживает конкретный сценарий открытия.
Смотрите задержку до ПЛК, потери пакетов, повторные соединения, ошибки TCP, коллизии в старых сегментах, перегруженный коммутатор, длинные трассы, плохие разъемы, радиомосты и VPN, если панель ходит не напрямую. Если экран опрашивает несколько устройств, один медленный узел может тянуть общий переход.
Практичный тест - открыть тот же экран при подключении панели в том же шкафу или на коротком участке сети рядом с ПЛК, если это допустимо для объекта. Если задержка исчезает, копаем сеть. Если остается, сеть не главный подозреваемый. Еще один тест - временно заменить реальные теги имитацией или локальными переменными на стенде. Быстро с имитацией и медленно с реальным ПЛК - значит, проблема в обмене или источнике данных.
Перегруженный ПЛК тоже выглядит как медленная панель
Панель может ждать не потому, что ей тяжело, а потому что ПЛК не успевает отвечать. Контроллер занят циклом, сетевым обменом, архивированием, тяжелыми вычислениями, обработкой Modbus, OPC UA или большим количеством клиентов. Для оператора это выглядит как «панель тупит», хотя runtime просто получает ответы с задержкой.
Проверяйте загрузку CPU ПЛК, время цикла, диагностические счетчики связи, количество подключенных клиентов, таймауты и очередь запросов. Если задержка усиливается во время пуска линии, при включении нескольких приводов, при активном обмене с верхним уровнем или при открытии того же экрана на нескольких панелях, ПЛК может быть узким местом.
Отделить панель от ПЛК помогает сравнение: локальная навигация по пустым экранам быстрая, а все экраны с данными из ПЛК тормозят. Или один экран тормозит только потому, что именно он читает много разрозненных тегов из ПЛК. В таком случае не надо лечить визуализацию картинками. Нужно смотреть модель обмена: группировка тегов, частота опроса, количество запросов, структура данных.
Ресурсы панели и ошибки runtime
Если панель долго открывает экран, а потом вся визуализация работает вязко, смотрите ее собственные ресурсы: CPU, память, накопитель, свободное место, температуру, версию runtime, размер проекта, количество открытых окон, фоновые задачи, локальные архивы и журналы. Старый или заполненный накопитель может тормозить архив и логирование сильнее, чем сама графика.
Runtime-журнал часто дает самые прямые подсказки: ошибка чтения тега, таймаут соединения, переподключение к ПЛК, ошибка архива, нехватка памяти, неверный путь к изображению, исключение в скрипте, слишком длинное выполнение события. Если журнал никто не смотрит, команда гадает по ощущениям.
Полезно сверить время события. Оператор говорит: «В 14:32 экран завис». Откройте runtime-журнал и сетевую диагностику за этот момент. Если там пачка таймаутов архива, причина не в кнопке. Если исключение скрипта совпадает с переходом, причина не в сети. Если в этот момент ПЛК ушел в высокий cycle time, задержка может быть следствием нагрузки контроллера.
Таблица: где возникает задержка и как отделить причину
| Когда возникает задержка | Вероятный источник | Какой тест отделяет панель, сеть, ПЛК и архив |
|---|---|---|
| Пауза сразу после нажатия кнопки перехода, экран еще не сменился | Скрипт открытия, права пользователя, тяжелая инициализация | Открыть копию экрана без `OnOpen`-скрипта и сравнить время |
| Экран появился, но значения долго пустые или серые | Опрос тегов, медленная сеть, ПЛК отвечает с задержкой | Заменить теги локальной имитацией или открыть экран рядом с ПЛК в той же сети |
| Зависает экран с трендом, остальные быстрые | Архивный запрос, много кривых, большой период истории | Открыть тренд за 10 минут вместо суток и отключить часть кривых |
| Тормозит только первый переход после запуска панели | Загрузка ресурсов, кэш изображений, инициализация соединений | Повторить второй и третий переход, сравнить с перезапуском runtime |
| Задержка появляется при плохой связи или после потери узла | Таймауты опроса, повторные подключения, недоступный источник | Отключить недоступный источник в копии или сократить таймаут на стенде |
| Панель подвисает при открытии экрана с большим фоном | Тяжелые изображения, сложные SVG, анимация | Заменить графику простыми объектами без тегов и сравнить |
| Медленно работает только при открытии несколькими клиентами | Перегруженный ПЛК или сервер данных | Открыть один клиент, затем несколько, смотреть cycle time и сетевые счетчики |
| Задержка совпадает с пуском линии | CPU ПЛК, сеть, обмен с приводами, архивирование событий | Сравнить время открытия в простое и при пуске, смотреть журнал ПЛК и runtime |
| После нескольких часов работы панель становится медленнее | Утечка ресурсов, рост локального архива, заполнение памяти | Перезапустить runtime, проверить память, диск и размер журналов |
| Кнопка реагирует через раз, но экран легкий | Сенсор, фоновая нагрузка панели, зависший runtime | Проверить отклик на локальном сервисном экране без связи с ПЛК |
| Тормозит экран аварий или событий | Большой журнал, фильтрация, сортировка, запрос базы | Открыть журнал за короткий период и сравнить с полным периодом |
| На стенде быстро, на объекте медленно | Сеть, ПЛК, реальные архивы, удаленные источники | Подключить стендовую панель к объектовой сети и повторить тот же сценарий |
Как оформить результат проверки
После локализации не пишите в дефект «панель тормозит». Такую заявку сложно исполнить. Лучше зафиксировать: какой экран, сколько секунд открывается, с какого экрана переходили, какие теги и архивы активны, что было в runtime-журнале, какие тесты выполнены и что изменилось после отключения тренда, скрипта или тяжелой графики.
Если причина в экране, передайте разработчику HMI список элементов: группа тегов, тренд, архив, скрипт, изображение. Если причина в сети, приложите замер задержки, место подключения, проблемный источник, повторяемость. Если причина в ПЛК, приложите загрузку CPU, время цикла, количество клиентов и момент события. Если причина в архиве, приложите период запроса, число каналов и ошибки журнала.
Такой дефект уже можно исправлять: разделить оперативный экран и архивный отчет, уменьшить частоту опроса, сгруппировать теги, перенести тяжелый расчет в ПЛК или сервер, оптимизировать картинки, сократить период тренда, обработать недоступный источник без долгого таймаута.
Частые ошибки
Сразу обвинять панель. Один медленный экран не доказывает, что модель панели слабая. Сначала сравните с пустой копией и быстрыми экранами.
Не смотреть runtime-журнал. Ошибка скрипта или архива может быть записана прямым текстом, пока команда спорит про сеть и ПЛК.
Делать один экран для всего. Оперативная мнемосхема, тренды за месяц, список аварий, рецепты и справочная графика на одной странице почти всегда дают тяжелый переход.
Опросить все теги часто. Для большинства HMI-данных не нужен сверхбыстрый период. Частый опрос должен быть осознанным исключением, а не настройкой по умолчанию.
Скрывать элементы вместо отключения нагрузки. Невидимый объект может продолжать обновляться. При проверке удаляйте или отключайте группу полностью.
Не фиксировать время события. Без времени нельзя сопоставить задержку с журналом runtime, сетевыми ошибками, архивом и загрузкой ПЛК.
На практике
Медленный экран лечится не «ускорителем», а разбором отличий. Быстрый экран и медленный экран - лучший диагностический инструмент. Уберите тренд, отключите скрипт, замените теги имитацией, упростите графику, откройте рядом с ПЛК, посмотрите журнал runtime. Через несколько таких сравнений причина обычно перестает быть туманной.
Хорошая HMI-панель не обязана мгновенно строить месячный архив, опрашивать сотни тегов с периодом 100 мс и одновременно рисовать тяжелую графику. Но она должна честно открывать оперативные экраны, быстро реагировать на действия смены и не скрывать в журналах ошибки, которые объясняют задержку. Если разделить оперативную навигацию, архив и диагностику, панель перестает казаться «медленной сама по себе» и становится предсказуемой частью системы.
