Расчёт объёма горизонтальной ёмкости по уровню
Как получить объём горизонтального цилиндра из уровня: нелинейная геометрия, таблица, интерполяция, опорные точки и ограничения расчёта.

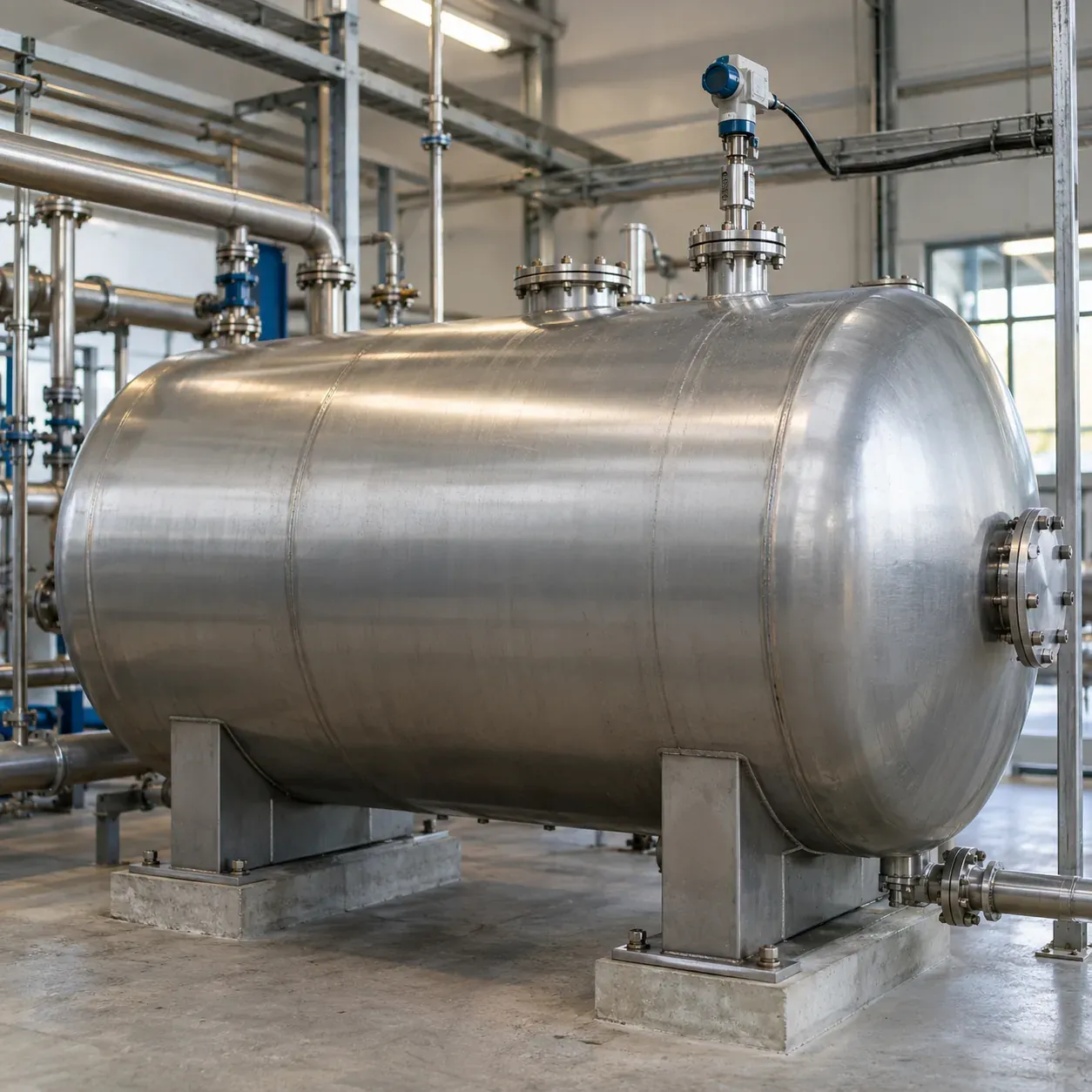

Уровнемер показывает четверть высоты горизонтальной цистерны, а программа умножает это значение на полный объём и выводит четверть запаса. Для цилиндрической ёмкости такое преобразование неверно. Площадь заполненного сечения меняется с высотой нелинейно, поэтому одинаковый прирост уровня соответствует разному приросту объёма.
Разберём геометрическую модель, градуировочную таблицу и проверку расчёта в ПЛК. Качество самого измерения уровня, ложные эхо и монтаж датчика являются отдельной задачей. Здесь предполагается, что достоверный уровень уже получен в понятной системе координат.
Короткий ответ
Для идеального горизонтального круглого цилиндра объём вычисляют по площади кругового сегмента, умноженной на длину. Простое линейное масштабирование уровня в проценты объёма неверно, кроме отдельных совпадающих точек. Половина высоты соответствует половине объёма, а четверть высоты примерно 19,55% объёма. Для ёмкости с днищами, уклоном или существенными внутренними конструкциями нужна подходящая модель либо градуировочная таблица. Геометрический расчёт сам по себе не подтверждает пригодность для коммерческого учёта.
Сначала определить ноль и геометрию
Уровень h в формуле отсчитывается от внутренней нижней точки цилиндра. Уровнемер может выдавать расстояние от датчика до поверхности, высоту относительно монтажного фланца или уже пересчитанное значение. Эти величины нужно связать через известное положение датчика и настроенный диапазон.
Если прибор измеряет расстояние d сверху, преобразование к уровню зависит от высоты опорной точки. Нельзя просто вычесть d из паспортного диаметра, не проверив патрубок, мёртвую зону и монтажный размер. Ошибка нуля затем влияет на весь расчёт объёма и может выглядеть как ошибка геометрической формулы.
Для модели идеального цилиндра нужны внутренний радиус r и длина L цилиндрической части. Наружные размеры с толщиной стенки дают другой объём. Если заводская вместимость включает выпуклые днища, её нельзя использовать как объём цилиндрической части, сохранив ту же формулу без поправок.
Уклон также имеет значение: при разной высоте жидкости относительно нижней образующей на концах ёмкости единая формула поперечного сечения по одному h уже не описывает весь объём. Наклон не исправляется только добавлением постоянной поправки к полной вместимости.
Формула кругового сегмента
При 0 ≤ h ≤ 2r площадь заполненной части сечения равна A(h) = r²·acos((r − h)/r) − (r − h)·sqrt(2rh − h²). Объём цилиндрической части равен V(h) = L·A(h). Функция acos должна использовать радианы, если формула реализуется в обычной математической библиотеке.
Единицы выбирают одинаковыми для r, h и L. Если все размеры выражены в метрах, результат получится в кубических метрах. Для литров его умножают на 1000. Подстановка диаметра в миллиметрах и длины в метрах без преобразования даёт ошибку масштаба, которую трудно заметить по одному числу.
В крайних точках проверяют V(0) = 0 и V(2r) = πr²L. В середине V(r) = πr²L/2. Последняя проверка особенно полезна: для идеального горизонтального цилиндра половина высоты действительно является половиной объёма благодаря симметрии сечения.
Нелинейность видна между этими точками. При h = 0,5r, то есть четверти диаметра, доля объёма составляет около 0,1955. При h = 1,5r она составляет около 0,8045. Такие опорные значения помогают отличить правильный расчёт от линейного масштабирования, которое тоже проходит проверку нуля, середины и полного уровня.
Условный численный пример
Пусть внутренний диаметр идеальной цилиндрической ёмкости равен 2 м, а длина цилиндрической части 4 м. Тогда r = 1 м и полный объём равен примерно 12,566 м³. Это учебный пример без днищ, уклона и внутренних элементов, а не паспорт конкретного резервуара.
При уровне 0,5 м площадь сегмента составляет примерно 0,6142 м², а объём около 2,4567 м³. Линейное преобразование дало бы 3,1416 м³. Расхождение около 0,6849 м³ показывает, почему ошибку нельзя считать небольшой только на основании внешне простой формы ёмкости.
При уровне 1 м объём равен примерно 6,2832 м³. При уровне 1,5 м получится около 10,1096 м³. Сумма объёмов при симметричных уровнях 0,5 и 1,5 м равна полному объёму с учётом округления. Это ещё одна удобная проверка реализации.
Числа в интерфейсе округляют согласно реальной точности канала. Отображение литров с десятыми долями не делает измерение столь же точным. Если геометрия и уровнемер дают заметную неопределённость, избыточные знаки только создают ложное впечатление уверенности.
| Уровень от внутреннего дна | Доля высоты | Доля объёма идеального цилиндра | Назначение проверки |
|---|---|---|---|
| 0 | 0% | 0% | Нижняя граница |
| 0,5r | 25% | Около 19,55% | Проверка нелинейности |
| r | 50% | 50% | Симметрия |
| 1,5r | 75% | Около 80,45% | Верхняя симметричная точка |
| 2r | 100% | 100% | Полная геометрическая вместимость |
Обработка границ в программе
Перед вычислением проверяют достоверность входного уровня и допустимость геометрии. Радиус и длина должны быть положительными. Уровень за пределами 0…2r требует определённой реакции: диагностики, ограниченного отображения или другого предусмотренного режима. Молча превращать любой ошибочный сигнал в полный либо пустой бак опасно.
Из-за округления аргумент acos возле границы может чуть выйти за диапазон −1…1, а подкоренное выражение стать небольшим отрицательным числом. Защита от таких численных эффектов допустима после проверки исходных данных. Она не должна скрывать реальное превышение диапазона на десятки сантиметров.
В программе полезно раздельно хранить измеренный уровень, уровень для расчёта и качество результата. Если для экрана объём ограничен нулём, сообщение об ошибке измерения всё равно должно остаться. Иначе отказ датчика превратится в правдоподобное технологическое состояние.
Проверку формулы выполняют на наборе опорных точек независимо от реального датчика. Затем отдельно проверяют цепочку преобразования сигнала уровнемера. Такое разделение позволяет понять, где возникло отклонение: в измерении, системе координат, геометрии или вычислительной реализации.
Когда нужна градуировочная таблица
Реальная ёмкость может иметь эллиптические или другие днища, внутренние элементы и отклонения формы. Если объём должен соответствовать фактической вместимости, используют документированную таблицу зависимости уровня от объёма либо модель, которая учитывает конструкцию. Формула идеального цилиндра здесь является только приближением.
Таблица должна иметь понятное происхождение: заводская документация, установленная процедура градуировки или другой принятый источник. Набор точек, полученный умножением паспортного объёма на процент уровня, не становится градуировкой из-за табличного формата. Он сохраняет исходную линейную ошибку.
Для промежуточного значения часто используют линейную интерполяцию между соседними точками. При h между h1 и h2 объём вычисляют как V1 + (V2 − V1)·(h − h1)/(h2 − h1). Таблица должна быть упорядочена, без повторяющихся уровней и с монотонным объёмом для обычной неподвижной ёмкости.
Шаг точек выбирают по допустимой погрешности интерполяции, а не только по удобству заполнения. В областях сильного изменения наклона зависимости может потребоваться более плотная сетка. Качество проверяют в промежуточных точках, потому что совпадение с узлами таблицы ничего не говорит об ошибке между ними.
Что именно измеряется: запас, масса или полезный объём
Геометрический объём жидкости не равен массе без плотности. Для разных температур и состава плотность меняется, поэтому пересчёт в тонны требует отдельных данных и правил. Если задача связана с приведением к стандартным условиям, это отдельная методика, а не одна постоянная поправка на экране.
Полный объём также может отличаться от полезного. Ниже точки отбора остаётся невыбираемый остаток, сверху требуется свободное пространство. В интерфейсе следует различать геометрическое заполнение и доступный технологический запас, иначе оператор увидит «ещё есть объём», когда насос уже не может его забрать.
Пена, волна и наклон поверхности влияют на измерение уровня, а не на саму формулу цилиндра. Нельзя исправлять нестабильное измерение произвольной правкой таблицы объёма. Сначала подтверждают качество уровня, затем оценивают необходимое сглаживание и его задержку.
Если объём участвует в дозировании, проверяют работу всего алгоритма при изменении расхода и уровня. Точность статического отображения не гарантирует точность отмеренной порции: на результат влияют задержка датчика, фильтрация, время закрытия клапана и остаточный слив.
Приёмка расчётного канала
Для программной проверки готовят независимые ожидаемые значения и сравнивают несколько уровней, включая четверть и три четверти высоты. Формулу и таблицу проверяют отдельно. Нельзя считать независимым эталоном другой экран, который использует ту же ошибочную функцию.
На объекте сопоставляют систему координат с доступными контрольными точками и документами ёмкости. Процедура должна быть разрешена для конкретной среды и оборудования. Геометрические измерения наружного корпуса не заменяют внутреннюю градуировку там, где нужна подтверждённая фактическая вместимость.
В протоколе сохраняют размеры, версию таблицы, источник уровня, единицы и правила обработки недостоверности. После замены уровнемера проверяют ноль и диапазон заново. После изменения ёмкости или внутренних конструкций пересматривают геометрическую модель, даже если датчик остался прежним.
Для коммерческого или регулируемого учёта применяют соответствующие утверждённые процедуры и средства измерений. Приведённые формулы объясняют инженерный пересчёт и не устанавливают юридическую пригодность конкретного измерительного комплекса.
Как оценить влияние ошибки уровня
Чувствительность объёма к уровню зависит от ширины поверхности в соответствующем сечении. Для идеального горизонтального цилиндра производная dV/dh равна 2L·sqrt(2rh − h²). Она максимальна около середины и уменьшается возле нижней и верхней точек. Поэтому одинаковая абсолютная ошибка уровня даёт разную абсолютную ошибку объёма в разных частях диапазона.
В условной ёмкости с r = 1 м и L = 4 м около середины производная равна 8 м². Малая ошибка уровня 0,01 м даст приблизительно 0,08 м³ ошибки объёма при линейной локальной оценке. Это расчёт чувствительности, а не полная неопределённость канала: сюда ещё не вошли размеры, форма, уклон и свойства измерения.
Возле дна абсолютная чувствительность меньше, но относительная ошибка малого остатка может быть большой. Поэтому нельзя заключить, что нижняя часть диапазона автоматически измеряется точнее для задачи контроля минимального запаса. Нужно сравнивать ошибку с той величиной, на основании которой принимается технологическое решение.
Контроль градуировочной таблицы перед загрузкой
Проверяют порядок уровней, единицы и наличие крайних точек. Повторяющиеся уровни создают деление на ноль в простой интерполяции, а убывающий объём может привести к отрицательному приращению. Исправлять такие дефекты сортировкой без проверки источника нельзя: причина может быть в неверно сопоставленных столбцах или смешанных системах координат.
Если таблица начинается выше реального дна, поведение ниже первой точки задают явно. Экстраполяция по первому отрезку может дать отрицательный объём или неверный невыбираемый остаток. Аналогично для верхней области нужно решить, ограничивается ли расчёт последней точкой и какое сообщение сопровождает выход за подтверждённый диапазон.
Таблицу сохраняют с идентификатором ёмкости и версией. Две внешне похожие цистерны могут иметь разные днища или полезную вместимость. Копирование проекта между ними не должно автоматически переносить градуировку без проверки. На интерфейсе обслуживания полезно видеть, какая таблица активна и откуда она получена.
После загрузки проверяют не только числа в файле, но и результат выполнения в ПЛК. Ошибка индексации, ограниченный размер массива или неверный тип данных способны исказить корректный исходный документ. Несколько независимых контрольных точек между узлами таблицы подтверждают весь путь от хранения до отображения.
При независимой проверке таблицы полезно сохранить исходную точность чисел и отдельно правила округления интерфейса. Если округлить узлы слишком рано, ошибка попадёт в расчёт, а не только в отображение. Для сравнения используют внутреннее значение достаточной точности, затем проверяют, что экранная подпись и единицы соответствуют принятому масштабу.
Вопросы при работе
Почему половина высоты здесь равна половине объёма?
Сечение идеального цилиндра симметрично относительно горизонтального диаметра. Нижняя половина круга имеет половину площади. Нелинейность проявляется между крайними и средней точками, поэтому четверть высоты не равна четверти объёма.
Можно ли использовать только паспортный полный объём?
Для нелинейного пересчёта нужны геометрия или таблица. Одно число полной вместимости не задаёт форму зависимости. Особенно это существенно при днищах, уклоне и внутренних элементах.
Что лучше, формула или таблица?
Для идеальной известной геометрии формула компактна и проверяема. Для фактической ёмкости документированная таблица может точнее отражать конструкцию. Выбор определяется происхождением данных и требуемой точностью.
