В спецификации шкафа легко написать: четыре аналоговых датчика, несколько дискретных сигналов, связь с приводами и канал удаленного доступа. Сложнее превратить этот список в конкретную корзину ПЛК, где каждый модуль соответствует реальному сигналу, занимает допустимый слот и не конфликтует с исполнением прибора.
Для ПЛК СТАБУР подбор начинается не с красивого перечня интерфейсов, а с трех вопросов: какие сигналы подключаются, какое исполнение прибора выбрано и сколько слотов уже занято обязательными или позиционно ограниченными модулями. Проверять обозначения и доступность модулей перед заказом удобно по каталогу модулей расширения ПЛК СТАБУР, а правила установки и подключения - по руководству по эксплуатации выбранного ПЛК.
Главное правило: сначала исполнение прибора, потом корзина
Одна корзина СТАБУР рассчитана максимум на 8 модулей, две корзины - максимум на 16 модулей. Но это не означает, что во всех приборах свободны восемь или шестнадцать позиций.
У приборов с диагональю экрана от 5 до 10,1 дюйма с корзиной для модулей блок питания PS24 устанавливается при изготовлении прибора в слот 4. Это обязательная позиция, а не опция, которую можно убрать ради еще одного входного модуля. Следовательно, для I/O и связи в такой однокорзинной конфигурации остается не восемь, а максимум семь свободных слотов, причем часть из них может быть зарезервирована выбранными интерфейсами.
Приборы с диагональю от 12,1 до 21,5 дюйма в соответствии с РЭ могут поставляться без корзины, с одной либо с двумя корзинами. В их базовом исполнении уже присутствуют RS-485, Ethernet, RS-232, USB, аудиоинтерфейсы и блок питания, поэтому модули ETH232, RS485, AUSBH и PS24 в такие приборы не устанавливаются. Наличие нужной корзины должно быть указано в заказном исполнении, а не предполагаться после покупки.
Для компактных моделей 05, 07 и 10 правила по слотам выглядят так:
Например, если для компактного прибора одновременно нужны ETH232 и WIFIBT, то еще до подсчета входов и выходов заняты слоты 1, 4 и 5. Такая проверка быстро показывает, достаточно ли одной корзины для всего проекта.

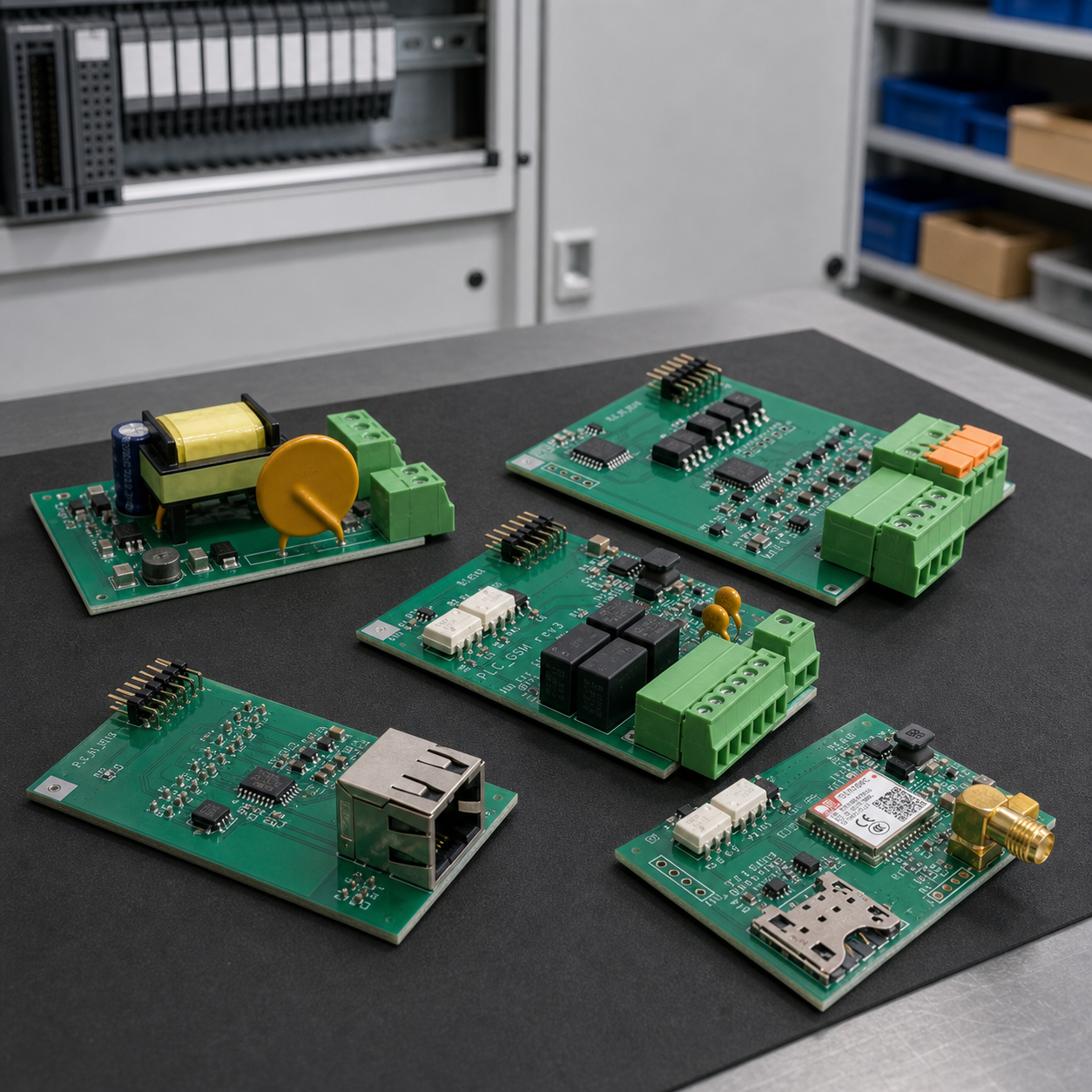

Реальные модули ввода-вывода
Входы и выходы следует выбирать не по общему слову «сигнал», а по его электрическому исполнению. Токовый датчик давления, термопара и сухой контакт требуют разных модулей, даже если все три значения в программе будут называться измерениями или состояниями.
Особенно часто ошибаются с температурой. Если на объекте установлен преобразователь температуры с выходом 4-20 мА, его сигнал заводится на AI. Если к ПЛК подключается сама термопара или термосопротивление, нужен TERM: у него два канала, а подключение и тип датчика должны соответствовать РЭ.
С дискретными выходами похожая ситуация. Нельзя заменить DOR, DOOC или DOS только потому, что в таблице проекта во всех случаях написано DO. Сначала определяют напряжение, ток и характер нагрузки, затем выбирают способ коммутации и только после этого считают количество модулей.
Связь и сервисные интерфейсы: каждый модуль тоже занимает место
В корзину попадают не только сигналы. Линия связи, беспроводной доступ или USB-устройство занимают физический слот, а некоторые интерфейсные модули имеют жесткую привязку к модели и позиции.
У интерфейсов есть еще одна практическая деталь: отсутствие гальванической развязки у USB, RS-232, WIFIBT, AUSBH и аудиоинтерфейсов требует аккуратного заземления подключаемого оборудования. В спецификации это легко потерять, а на объекте такая мелочь превращается в неустойчивую связь или повреждение оборудования.
Для линий RS-485 и CAN мало заказать модуль. В проекте должны появиться топология линии, положение оконечных резисторов и решение по экранированию. При замене оборудования или сдаче шкафа эту информацию стоит включать в исполнительную документацию вместе с фактическим составом корзины. О том, что именно передавать после пуска, подробнее рассказано в статье «Паспорт объекта АСУ ТП после пуска: что передать заказчику».
Как считать корзину на практике
Допустим, для локального узла на базе СТАБУР 07 с корзиной нужны:
•три датчика давления 4-20 мА;
•одно аналоговое задание 4-20 мА на исполнительное устройство;
•четыре дискретных входа состояния;
•два релейных выхода;
•отдельная линия RS-485 к периферийному оборудованию.
Подбор выглядит так:
В этом расчете нельзя убрать PS24 из итога: его слот физически занят. Если позднее потребуется Wi-Fi/Bluetooth, модуль WIFIBT должен занять слот 5; свободное место есть, но при размещении модулей эту позицию требуется оставить доступной. А если проект сразу требует ETH232, он должен быть предусмотрен именно в слоте 1.
Такой расчет полезнее списка «надо несколько AI и связь»: он показывает не только число каналов, но и остаток физического ресурса корзины, позиционные ограничения и реальный резерв развития.
Ошибки закупки, которые обнаруживаются слишком поздно
Слот 4 посчитали свободным. Для моделей 05/07/10 с корзиной там уже стоит PS24. Ошибка проявляется не в Excel, а при попытке разместить последний нужный модуль.
Интерфейс заказали без проверки позиции. ETH232 нельзя переставить в любой удобный слот, AUSBH привязан к слоту 2, а WIFIBT имеет отдельные правила установки. Перекомпоновка остальных модулей после поставки может испортить весь резерв.
Вместо конкретного модуля написали абстрактное «DO». Для открытого коллектора, симистора и реле есть отдельные DOOC, DOS и DOR. Ошибка здесь затрагивает уже электрическую схему нагрузки.
Смешали унифицированный температурный сигнал с датчиком температуры. Сигнал преобразователя 4-20 мА принимается на AI, а термопара или Pt100/Pt1000 напрямую - на TERM.
Заложили лишний модуль связи в старшую модель. В моделях с диагональю от 12,1 до 21,5 дюйма базовые RS-485, Ethernet, RS-232, USB, аудио и питание уже предусмотрены; специальные модули компактной линейки туда устанавливать нельзя.
Забыли про ограничения одного экземпляра. В одном приборе допускается только по одному модулю CAN, GSM, WIFIBT, а для 05/07/10 - также только один RS485.
Не описали заземление и терминирование. Модуль в ведомости есть, а правила подключения RS-485/CAN или неразвязанных интерфейсов в проекте отсутствуют. На пуске это превращается в поиск причин нестабильной связи.
Чек-лист подбора корзины: 10 пунктов
1.Зафиксируйте точную модель и исполнение ПЛК: диагональ, наличие одной или двух корзин, уже встроенные интерфейсы.
2.Для СТАБУР 05/07/10 с корзиной сразу внесите PS24 в слот 4 и считайте его занятым.
3.Составьте карту сигналов с разделением на AI, AO, TERM, DI и тип требуемых выходов: DOOC, DOS или DOR.
4.Для AI, AO и TERM укажите электрический тип каждого канала и диапазон, а не только название параметра.
5.Для дискретных выходов проверьте напряжение, ток и тип нагрузки до выбора модуля.
6.Отдельно перечислите нужные интерфейсы и сервисные функции: CAN, GSM, WIFIBT, а для компактных моделей также ETH232, RS485, AUSBH.
7.Нанесите на схему корзины фиксированные позиции: ETH232 - слот 1, AUSBH - слот 2, PS24 - слот 4, WIFIBT - слот по исполнению прибора.
8.Проверьте ограничения по количеству модулей одного типа и предел корзины: до 8 модулей в одной, до 16 в двух.
9.Внесите в проект терминирование линий RS-485/CAN, требования к антеннам и заземлению оборудования для неразвязанных интерфейсов.
10.Перед заказом сверьте выбранную комбинацию по актуальному каталогу и РЭ, а после сборки зафиксируйте фактическую раскладку модулей в исполнительной документации и ведомости ЗИП.
Фактическую корзину важно хранить не только в проекте программы, но и в документах объекта. Для критичных модулей имеет смысл заранее решить, что держать на складе: подход к такому резерву разобран в статье «ЗИП для шкафа управления: что держать на складе». А если подбор ведется одновременно с выбором контроллера и среды разработки, полезна статья «ПЛК СТАБУР: как выбрать модель, CODESYS или MasterSCADA и лицензию по точкам».
Итог
Корзина модулей СТАБУР - это не сумма каналов из таблицы I/O. У нее есть физический предел, обязательные позиции и интерфейсы, которые зависят от исполнения ПЛК. В компактных моделях PS24 уже занимает слот 4; у ETH232, AUSBH и WIFIBT есть фиксированные позиции; старшие модели не требуют и не допускают часть интерфейсных модулей компактной линейки.
Если сначала составить карту сигналов, затем нанести ограничения по слотам и только после этого сформировать заказ, корзина будет работоспособной еще до сборки шкафа. Это экономит время на согласованиях, уменьшает риск неверной закупки и оставляет понятный резерв для развития объекта.
