Застывшее значение при исправной связи с ПЛК
Почему тег замирает при живом соединении: свежесть выборки, качество, метки OPC UA, счётчик обновлений и диагностика источника данных.

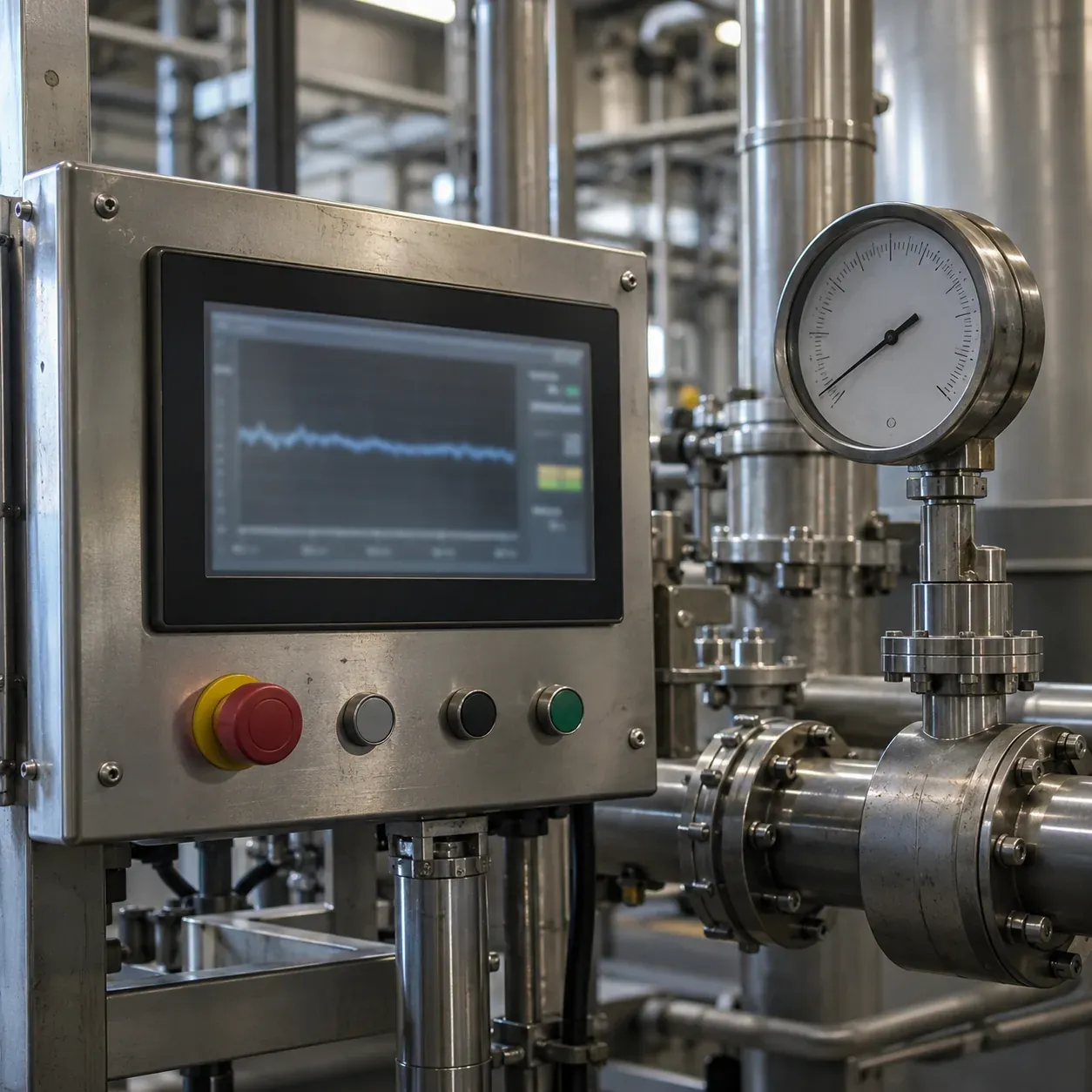

Соединение активно, контроллер отвечает, качество тега на экране хорошее. Давление уже изменилось, а тренд держит прежнюю линию. Перезапуск клиента временно помогает. Сетевая доступность в таком случае подтверждает только один участок цепочки; зависнуть могло получение измерения, обработка или публикация.
Разберём признаки свежести данных и различие между неизменным процессом и остановившимся источником. Это не повтор диагностики аппаратного watchdog: задача касается значения, которое продолжает успешно передаваться, хотя больше не обновляется по смыслу.
Короткий ответ
Неизменное число само по себе не является признаком отказа. Нужно отдельно контролировать доступность источника, качество измерения и срок последнего подтверждённого обновления. Счётчик выборок или heartbeat должен изменяться на нужном участке обработки, иначе он подтвердит только работу сети. Метки времени используют согласно их документированной семантике. При устаревании значения HMI и прикладная логика должны видеть явный статус, а восстановление требует проверки новых данных.
Как значение проходит через систему
Датчик измеряет процесс, модуль получает сигнал, задача ПЛК обрабатывает его, сервер публикует переменную, клиент читает и отображает. Каждый участок способен продолжить работу при остановке предыдущего. Коммуникационный сервер может отвечать из памяти, пока задача обработки не обновляет эту память.
Поэтому полезно разложить диагноз. «TCP-соединение есть» говорит о транспорте. «Запрос выполнился» говорит о сервисе. «Переменная доступна» подтверждает наличие значения. Только отдельные признаки позволяют понять, когда и каким способом оно было получено от реального процесса.
Приёмник должен знать, что именно означает его время обновления. Время успешного чтения кэша и время измерения являются разными событиями. Если при каждом опросе старому значению назначается свежая локальная дата, возраст источника будет скрыт.
Неизменность и свежесть
Температура может долго оставаться одинаковой в пределах разрешения. Счётчик изделий должен стоять, пока линия не выпускает продукцию. Простая тревога «число не меняется 30 секунд» в таких случаях создаст ложные отказы.
Признак обновления должен отражать факт пригодной новой выборки или выполнения определённого шага. Его изменение не обязано означать изменение величины. Новый достоверный отсчёт давления 4,00 бар может быть свежим, хотя предыдущее число было тем же.
В то же время изменение шума не доказывает исправность. Программная операция может добавлять небольшое колебание к старому значению, а источник останется замершим. Диагностику строят по происхождению и жизненному циклу данных, а не по красоте тренда.
Что означают метки OPC UA
В спецификации OPC UA у DataValue различаются SourceTimestamp и ServerTimestamp. Первая относится к времени, назначенному источником, вторая отражает получение значения сервером или момент, когда сервер знал его актуальность. Вместе с ними передаётся StatusCode. Это разные сведения, которые нельзя заменять одной надписью «обновлено».
Возраст SourceTimestamp тоже не всегда равен времени последней успешной проверки датчика: семантика обновления зависит от источника и режима публикации, включая передачу по изменению. Длительно постоянное значение может сохранять старую исходную метку. Перед включением тревоги по возрасту нужно выяснить поведение конкретной связки.
Если источник не предоставляет надёжного признака нового измерения, добавляют договорённый прикладной счётчик или статус. Важно, чтобы он обновлялся рядом с получением нужных данных. Heartbeat в отдельной свободной задаче не подтверждает, что обработка аналогового канала продолжает выполняться.
Какой heartbeat полезен
Heartbeat может быть битом, счётчиком или номером поколения набора. Счётчик удобен тем, что видны пропуски и длительное отсутствие изменения. Но ему тоже нужны правила переполнения и нового сеанса после рестарта.
В условном примере модуль обработки публикует номер выборки каждые 200 мс. Потребитель опрашивает его раз в секунду. Нормально видеть приращения сразу на несколько единиц. Требование «каждый опрос должен прибавить ровно единицу» ошибочно: оно смешивает частоту измерения и частоту чтения.
Если клиент наблюдает только переключающийся бит, за время между чтениями он может переключиться чётное число раз и вернуться к прежнему значению. Тогда ложная тревога возникает при исправном источнике. Это пример того, почему способ контроля нужно согласовывать с реальным расписанием обмена.
Выбор порога устаревания
Порог зависит от периода получения, публикации, опроса, сетевого разброса и допустимой задержки процесса. Нельзя назначить одинаковые пять секунд для быстрого давления, архивного лабораторного результата и ручного ввода оператора.
Разумно разделять предупреждение о задержке и статус непригодности для конкретной функции. Данные могут ещё быть полезны для просмотра истории, но уже непригодны для расчёта текущего баланса. Решение должно сопровождаться причиной: устарело, источник недоступен, качество неизвестно.
Интервалы на одном устройстве удобно измерять монотонным временем. Сравнение календарных часов разных узлов требует их согласования. Перевод часов или коррекция времени не должны создавать отрицательный возраст и подтверждать свежесть на несколько часов вперёд.
Таблица диагностических признаков
| Наблюдение | Возможный смысл | Следующая проверка |
|---|---|---|
| Число постоянно, номер выборки меняется | Процесс стабилен | Качество и независимый признак процесса |
| Связь активна, номер выборки стоит | Источник или публикация не обновляется | Задачу и участок формирования счётчика |
| Метка приёма свежая, исходная старая | Кэш или особенности меток | Семантику источника и подписки |
| Heartbeat жив, группа тегов стоит | Контроль не охватывает обработку | Место обновления heartbeat |
| После рестарта номер уменьшился | Новый сеанс | Идентификатор запуска |
| Статус плохой, число прежнее | Удерживается последнее значение | Допустимость использования в логике |
Что должен видеть оператор
Полезны значение, качество и возраст в понятном масштабе. Для обычного рабочего состояния подробная диагностика может быть скрыта в карточке. Но при устаревании следует явно отличить старое измерение от актуального: подписью, состоянием и предусмотренным оформлением.
Стирание числа не всегда удобно, потому что последняя известная величина помогает разбору. Его можно сохранить с явной маркировкой «последнее достоверное» и временем. Главное, чтобы такое число не продолжало безусловно участвовать в управлении как нормальный текущий сигнал.
Восстановление должно опираться на подходящий новый отсчёт, а не только на переподключение сокета. Если источник прислал тот же кэш, транспорт уже вернулся, а измерительный тракт ещё нет. Именно этот переход стоит добавить в стендовое испытание.
Приёмочная проверка
Сначала удерживают стабильный вход при продолжающемся обновлении. Затем в тестовом проекте останавливают обработку источника, оставляя коммуникационный сервер доступным. Третьим сценарием замораживают публикацию, сохраняя работу исходной задачи. Ожидаемые статусы для этих случаев различаются.
Дополняют тест рестартом, возвратом счётчика к начальному значению и коррекцией календарного времени. Логируют исходную величину, номер выборки, времена и принятый статус. Один зелёный индикатор соединения не заменит такую проверку.
Сценарий с замороженным измерением
Представим условный источник, который получает давление и увеличивает номер выборки после каждого пригодного измерения. Сервер опубликовывает оба поля. При штатной работе давление постоянно, а номер растёт. Клиент видит стабильный процесс и продолжающееся получение информации.
Затем в тестовой реализации останавливают шаг получения измерения. Сервер по-прежнему отвечает на запросы из памяти. Время локального приёма у клиента меняется, а номер выборки стоит. Правильный диагноз относится к обновлению данных, а не к потере соединения. Если heartbeat меняется в другой задаче, он тоже может продолжать работать и не отменяет этот вывод.
Следующий вариант сохраняет получение, но останавливает публикацию конкретной группы. На источнике счётчик растёт, на клиенте нет. Сопоставление счётчиков на границах позволяет локализовать участок. Если доступно только конечное значение, обе ситуации для потребителя будут похожи, но он хотя бы сможет признать данные устаревшими.
После возобновления появляется новый пригодный набор. Клиент проверяет сеанс, качество и правила восстановления. Обычное подключение к серверу ещё не означает, что этот набор уже получен. Различие особенно важно, когда интерфейс умеет сразу вернуть старое сохранённое значение до завершения актуального опроса нижнего устройства.
Порог задержки на конкретной цепочке
Для примера примем обновление источника раз в 0,5 с, публикацию раз в секунду и опрос клиента также раз в секунду. Эти интервалы могут взаимно сдвигаться. Поэтому порог, равный ровно одной секунде, способен срабатывать при нормальной работе даже без отказа.
К интервалам добавляют наблюдаемый и допустимый разброс, но затем сопоставляют результат с требованиями процесса. Если функция требует более свежих данных, чем способна доставить цепочка, нельзя решить конфликт бесконечным увеличением таймаута. Требуется изменить расписание, архитектуру или назначение функции.
Полезно измерять задержку по распределению наблюдений в характерных режимах, включая нагрузку визуализации и обмена. Одно минимальное время на пустом стенде не описывает эксплуатацию. При этом максимум случайного нерасследованного сбоя тоже не должен автоматически становиться нормой для всех последующих операций.
Порог предупреждения можно использовать для ранней диагностики, а предел непригодности для конкретного расчёта определить отдельно. История таких переходов помогает понять, ухудшается ли доставка постепенно. Но нельзя сравнивать показатели без знания того, какая версия конфигурации и частота обновления действовали в каждый период.
Передача качества следующему потребителю
Статус должен проходить дальше вместе с данными. Если ПЛК пометил значение недостоверным, а интеграционный скрипт сохранил в базе только число, на следующем экране оно снова станет выглядеть нормальным. Каждая промежуточная система должна знать, как переносить качество и возраст.
Это относится и к вычисляемым величинам. Разность двух расходов не становится достоверной только потому, что результат арифметики допустим. Если один вход устарел, качество итогового баланса требует предусмотренной обработки. Причина должна оставаться понятной: какой исходный канал сделал результат непригодным.
Для архивного отчёта можно отдельно определить правила допустимой оценки и полноты. Например, короткий пропуск иногда обрабатывают аналитическим методом, но результат нужно обозначить как восстановленный или оценённый по принятому соглашению. Отсутствие ошибки вычисления не является подтверждением существования реального измерения.
При передаче в верхнюю систему полезен согласованный набор: значение, качество, исходное время и идентификатор поколения. Раздельное обновление этих полей может создать новую ошибку: свежий статус случайно окажется у старого числа. Поэтому управление свежестью связано и с согласованностью публикации.
Что учитывать у ручных и событийных данных
Результат лаборатории может законно оставаться неизменным несколько часов, а уставка храниться до следующего решения оператора. Применить к ним тот же heartbeat, что и к быстрому измерению давления, значит создать ложные тревоги. В паспорте данных нужен тип обновления: периодическое измерение, событие, настройка или ручная запись.
Для событийного результата вопрос свежести часто звучит иначе: существует ли результат нужного события или операции. Постоянно обновлять его время ради зелёного статуса нельзя. Можно показывать возраст последней записи и отдельно факт ожидания нового результата для текущей партии.
Уставка может иметь долгий срок действия, но изменение конфигурации процесса делает прежнее значение неприменимым. Это смысловое устаревание, которое не определяется одним количеством секунд. Поэтому временные проверки дополняют условиями контекста, а не пытаются выразить все состояния универсальным таймером.
Оформление результата проверки
В протоколе полезно указать, где расположен контролируемый признак обновления и какой участок он покрывает. Например, «счётчик увеличивается после обработки новой выборки модуля» гораздо точнее, чем «контролируем живость ПЛК». Такая формулировка сразу показывает, что осталось за границами проверки.
Для каждой имитации отказа сохраняют ожидаемый и фактический статус, задержку обнаружения и условие восстановления. Проверку повторяют после существенного изменения источника, драйвера или схемы публикации. Перенос метки времени на другой этап способен изменить смысл уже настроенной диагностики без изменения имени тега.
Вопросы при работе
Можно всегда тревожить по отсутствию изменения SourceTimestamp? Только если известна семантика метки и она соответствует нужному событию. При публикации по изменению старая метка может быть нормальной. Используйте документированный признак обновления.
Нужно ли heartbeat для каждого тега? Не обязательно. Группа может иметь общий признак, если она действительно формируется одним проверяемым шагом. Независимые источники не стоит объединять в одну живость без понимания границ.
Почему ping не помогает? Он проверяет сетевую доступность узла. Состояние измерительной задачи и актуальность её переменных находятся на другом уровне.
