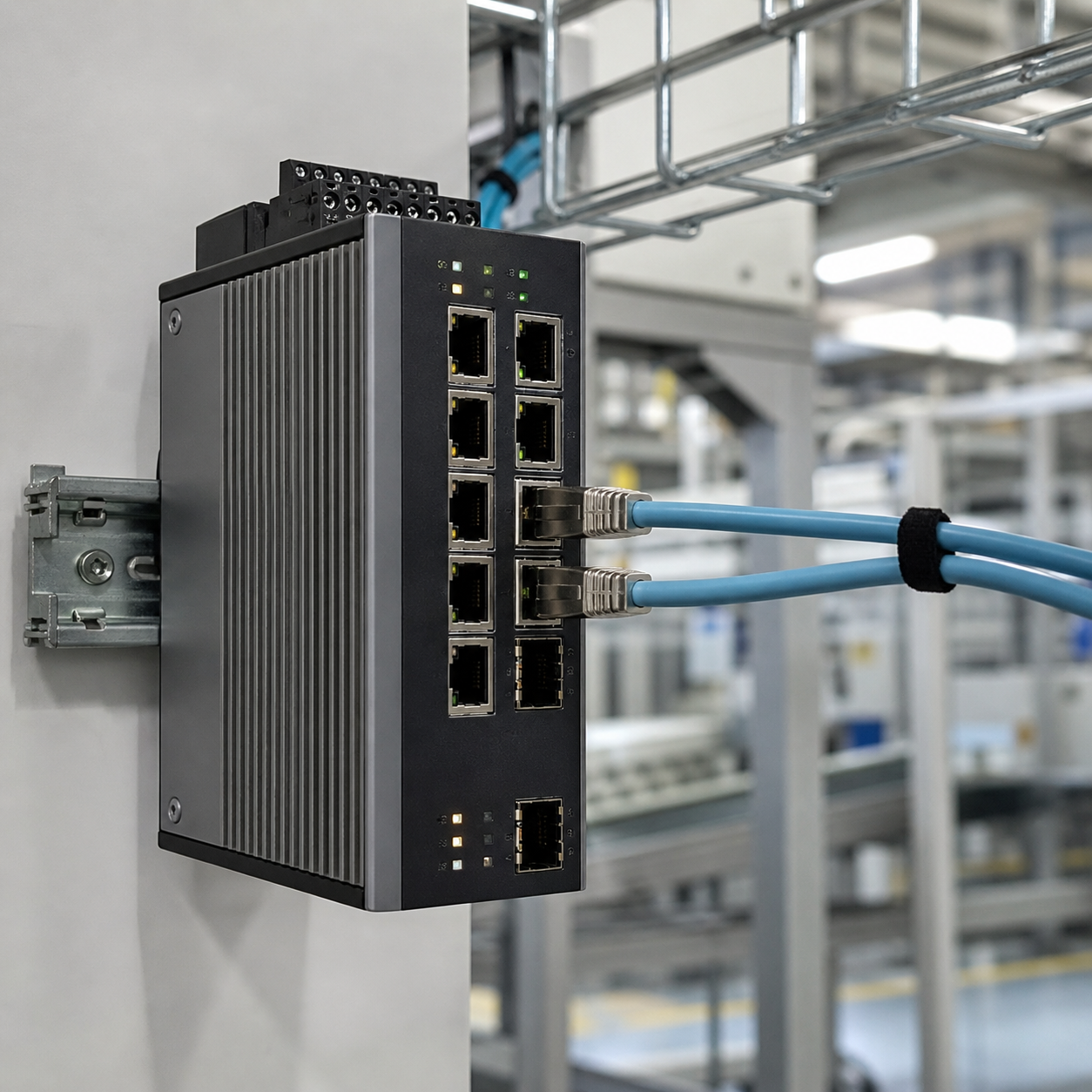

Промышленный Ethernet победил по доступности и скорости, но у него была слабая сторона: джиттер и непредсказуемые задержки, когда в одном сегменте живут и цикл ПЛК, и «тяжёлый» трафик. TSN - это не новый кабель и не маркетинговое слово, а набор механизмов в стандартах IEEE 802.1, которые возвращают сети предсказуемость: время, очереди, приоритеты.
Ниже - практический взгляд инженера АСУ ТП: что именно даёт TSN, какие стандарты за этим стоят и как это стыкуется с PROFINET и EtherNet/IP.
Короткий ответ
TSN нужен там, где несколько классов трафика делят один Ethernet, и при этом критичны границы задержки и джиттера (motion, жёсткие циклы I/O, синхронные измерения, связка контроллеров и vision). Если у вас отдельная шина под ось и отдельная под IT, TSN может быть лишним. Если вы хотите одну физическую сеть под цех с предсказуемым поведением, TSN - рабочий путь, но он требует совместимых коммутаторов, настройки и дисциплины в эксплуатации.
Чем TSN отличается от «обычного» Ethernet
Классический коммутатор старается не терять пакеты и честно буферизует очереди. Побочный эффект: пакет «важного» цикла может подождать кадр большого размера или всплеск трафика. Для SCADA и офиса это терпимо. Для контура, где цикл измерения и выдачи уставки измеряется сотнями микросекунд, ожидание превращается в джиттер.
TSN добавляет к модели передачи время и планирование:
•общие часы в сети, чтобы устройства говорили в одной шкале времени;
•резервирование полосы и окон под критичные потоки;
•механизмы, которые уменьшают блокировку критичного трафика длинными кадрами.
Это не делает Ethernet «EtherCAT», но сдвигает поведение сети в сторону гарантированных границ при правильной проектировке.
Какие стандарты 802.1 чаще всего называют в связке с TSN
Полный набор TSN - это десятки дополнений к 802.1. В проектах чаще всего всплывают три опоры, которые хорошо запоминаются по буквам:
IEEE 802.1AS (gPTP) - распределение точного времени по сети (generalized Precision Time Protocol). Без общих часов планировать «окна» бессмысленно: устройства должны знать, когда начинается слот.
IEEE 802.1Qbv - Time-Aware Shaper: расписание выхода очередей из порта по времени. Это ключ к тому, чтобы критичный циклический трафик не упирался в «хвост» очереди не в тот момент.
IEEE 802.1Qbu - Frame Preemption: возможность прервать передачу длинного кадра, чтобы пропустить более срочный. Уменьшает «блокировку» express-трафика стандартными Ethernet-кадрами максимальной длины.
Рядом в реальных спецификациях встречаются и другие механизмы (например, фильтрация и полисинг потоков), но для первого разговора с заказчиком достаточно понимать связку время (AS) + расписание (Qbv) + преemption (Qbu).
Типичные сценарии, где TSN окупается
Объединение контура автоматизации и «шумного» трафика на одной инфраструктуре: камеры, диагностика, инженерные ноутбуки, фрагменты IIoT. Без TSN это часто заканчивается разделением физических сетей. С TSN - одна сеть, но с явными правилами.
Motion и координация приводов по Ethernet, где важны стабильный цикл и предсказуемая задержка между узлами.
Синхронные измерения (например, power quality или распределённые датчики с привязкой к одной шкале времени).
Конвергенция OT и IT без «вечного запрета» на всё подряд: не запретить трафик, а ограничить его влияние на цикл.
PROFINET, EtherNet/IP и TSN: где совместимость, а где маркетинг
PROFINET развивается в сторону профилей на TSN: промышленные станции и сети строятся поверх согласованного набора механизмов TSN (в отрасли часто ссылаются на работу в рамках IEC/IEEE 60802 как на общую цель совместимости для «IA-станций»). На практике это означает: коммутаторы, контроллеры и устройства должны быть явно заявлены как поддерживающие нужный профиль и версии стеков, а топология - проходить расчёт задержек.
EtherNet/IP (ODVA) также двигается к использованию механизмов TSN для детерминированной передачи поверх стандартного Ethernet. Логика та же: без поддержки на всех критичных участках цепочки вы получите «почти TSN».
Важно: TSN не заменяет семантику протокола прикладного уровня. Это слой предсказуемой доставки. Поэтому вопрос к вендору формулируется так: «какой профиль TSN вы поддерживаете, какие опции 802.1 обязательны, и какой максимальный размер домена при моей топологии?».
Матрица: задача - обычный Ethernet / TSN / жёсткий реальный тайм
Ниже - ориентир для проектирования, а не замена расчёта. «Жёсткий реальный тайм» здесь - типичные полевые шины уровня EtherCAT и POWERLINK с циклами в сотнях микросекунд и минимальным накладным временем на стек.
Правило инженера: если вы выбираете TSN, потому что «так модно», вы платите за коммутаторы и компетенции. Если вы выбираете TSN, потому что иначе придётся плодить параллельные сети, вы покупаете управляемую конвергенцию.
Риски внедрения, о которых молчат в брошюрах
Единое слабое звено: один не-TSN коммутатор в критичном пути - и вся картина рассыпается.
Эксплуатация: любые изменения VLAN, приоритетов, прошивок и петель топологии - это уже не «поменяли патч-корд», а влияние на расписание.
Тестирование: без измерений задержки и джиттера под нагрузкой вы не докажете себе, что TSN «работает», даже если лампочки зелёные.
Где уместен СТАБУР
В проектах на базе СТАБУР сеть - часть архитектуры целиком: где проходит цикл, где сидит IT, какие сегменты изолированы. TSN рассматривается там, где одна инфраструктура должна нести и цикл, и сопутствующий трафик без потери предсказуемости.
Заключение
TSN - это способ сделать Ethernet ближе к инженерной модели времени: часы, окна, преemption. Он хорошо стыкуется с развитием PROFINET и EtherNet/IP на промышленных коммутаторах, но не отменяет выбора отдельной жёсткой шины там, где нужны минимальные циклы и простая модель отказа. Граница выбора проходит не по названию на коробке, а по требованиям к задержке, топологии и классам трафика на одном сегменте.
FAQ
TSN заменит EtherCAT на станке?
Не обязательно. EtherCAT часто выигрывает как полевая шина под ось. TSN помогает там, где вы хотите стандартный Ethernet и совместную инфраструктуру с предсказуемым поведением.
Нужны ли специальные кабели?
Обычно нет, критичны коммутаторы и конечные устройства с поддержкой нужных опций TSN и их конфигурация.
Можно ли смешать вендоров?
Теоретически стандарты общие, на практике смотрите сертификацию и профили (в том числе направление 60802 для промышленной автоматизации) и пилотируйте связку до масштабирования.
Что сложнее: настроить TSN или развести две сети?
Две сети проще объяснить бухгалтерии по счету за кабель, но сложнее сопровождать. TSN дороже в проектировании, но может снизить количество параллельных инфраструктур.
TSN повышает кибербезопасность?
Сам по себе нет. Это про детерминизм. Безопасность - отдельный слой (сегментация, ACL, мониторинг, см. IEC 62443).
