Система загазованности после пуска очень быстро переходит из зоны “проект внедрили” в зону “она просто должна работать”. Датчики висят на местах, сирены стоят, световая сигнализация подключена, события приходят в АСУ ТП, в журнале есть строки, регламент подписан. Снаружи кажется, что тема закрыта.
Проблема в том, что защита от загазованности не становится надежной от самого факта монтажа. Она остается надежной только пока ее проверяют как цепочку: датчик увидел имитацию газа, порог сработал правильно, сирена и световая сигнализация дошли до людей, отключение или блокировка выполнились по регламенту, оператор увидел понятное событие, квитирование не стерло следы, а в журнале осталось достаточно данных, чтобы через месяц понять, что именно проверяли.
В статье про ПАЗ и загазованность мы отдельно разбирали, почему защитную функцию нельзя прятать в обычную автоматику. Здесь другой угол: система уже внедрена, объект работает, и нужно поддерживать ее в живом состоянии без формального “нажали тест, лампа мигнула, акт подписали”.
Короткий ответ
Проверка системы загазованности в эксплуатации должна подтверждать не отдельный прибор, а весь путь сигнала: датчик, пороги, сирены, световую сигнализацию, отключение, квитирование, запись в журнале и отображение в АСУ ТП. Если проверили только сирену или только наличие связи с датчиком, это еще не проверка системы.
Хороший регламент отвечает на четыре простых вопроса: чем имитировали сигнал, что именно должно было сработать, где это зафиксировано и кто отвечает за результат. Все остальное - детали конкретного объекта.
Почему формальная проверка опасна
Формальная проверка обычно выглядит спокойно. Ответственный проходит по объекту, включает тест, слышит сирену, видит лампу, ставит подпись. Иногда даже делает фото. Но через полгода, когда нужно разобраться в реальном событии, выясняется неприятное: непонятно, какой датчик проверяли, какой порог имитировали, была ли проверка предупредительного и аварийного уровня, ушло ли событие в SCADA, записалось ли квитирование, кто разрешал обход блокировки и вернули ли систему в нормальный режим.
Система загазованности не любит память “по ощущениям”. Сегодня все помнят, что тест прошел нормально. Через три смены никто уже не уверен, была ли сирена включена в этой зоне или соседней, почему в журнале одно событие вместо трех, и почему аварийный порог проверяли без фактического отключения нагрузки. Поэтому эксплуатационная проверка должна оставлять не красивый акт, а пригодный след: что проверяли, каким способом, какой результат получили и какие отклонения нашли.
Это особенно важно там, где АСУ ТП не выполняет защитную функцию напрямую, а показывает состояние, архивирует события и помогает смене понять обстановку. Обычная автоматика может быть отличным “окном” в систему загазованности, но она не должна превращаться в единственное место, где живет ответственность за защиту.
Датчик проверяют не только на “живой/не живой”
Первый соблазн - считать датчик исправным, если он есть в системе, не показывает обрыв и дает правдоподобное значение. Для эксплуатации этого мало. Датчик может быть загрязнен, закрыт после ремонта, стоять в зоне, где изменился поток воздуха, иметь просроченную поверку или калибровку, реагировать медленнее ожидаемого, давать нестабильный сигнал из-за кабеля или коробки.

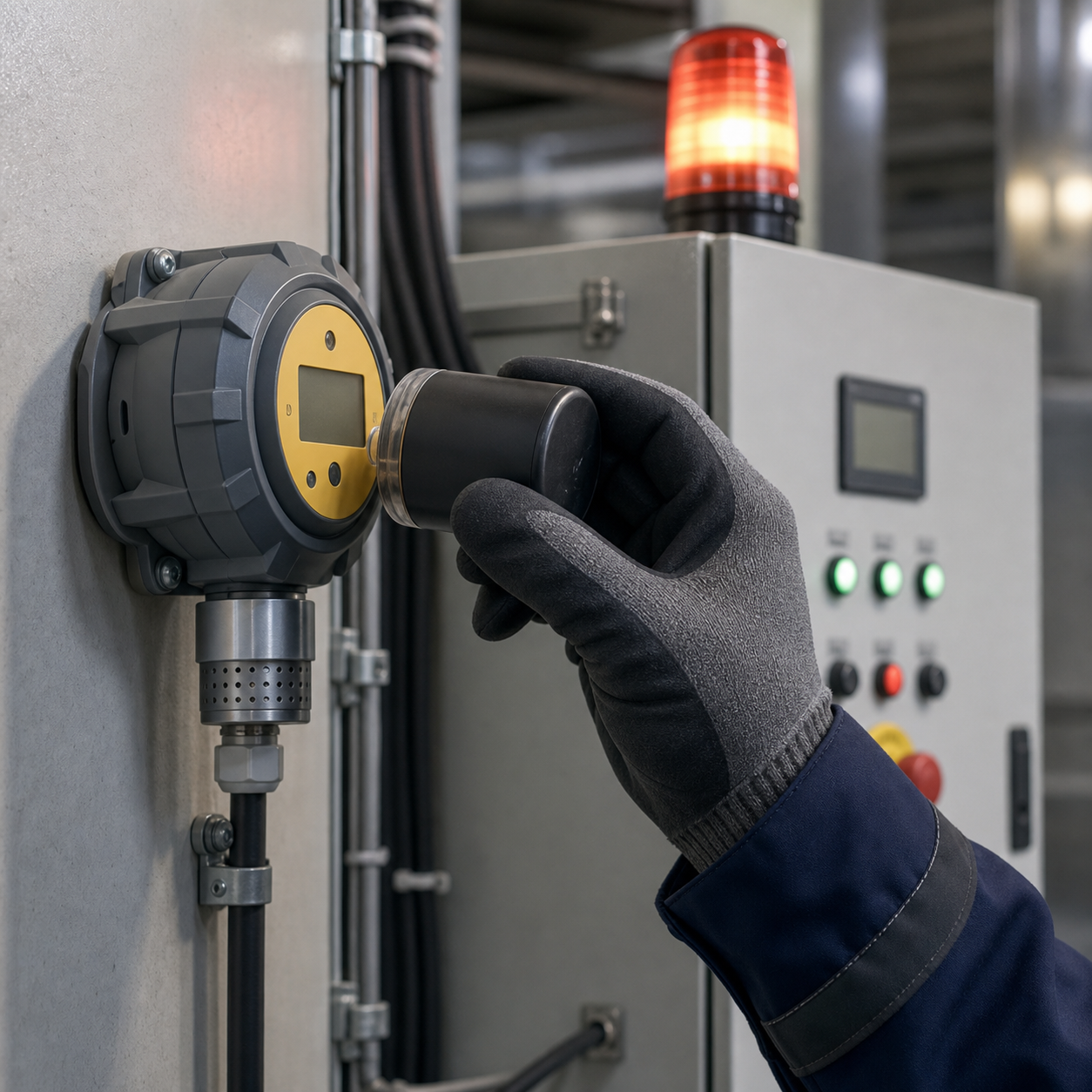

Нормальная проверка начинается с идентификации: какой датчик, где он установлен, какую зону защищает, какой газ контролирует, какие пороги заданы по проекту. Дальше проверяют состояние корпуса, кабельного ввода, коробки, крепления, наличие загрязнения и доступность для обслуживания. Только после этого имеет смысл переходить к имитации сигнала или применению тестового газа по регламенту.
Важно не подменять проверку датчика проверкой картинки на экране. Если на SCADA значение меняется, это хороший признак, но еще не доказательство, что чувствительный элемент реагирует корректно. И наоборот: если датчик сработал, но событие не дошло до верхнего уровня, проблема может быть не в датчике, а в связи, адресации, логике, журналировании или настройках отображения.
Пороги: предупредительный и аварийный - это разные события
На многих объектах есть минимум два смысловых уровня: предупредительный и аварийный. Первый нужен, чтобы смена увидела ухудшение ситуации и начала действовать по инструкции. Второй уже связан с защитной реакцией: отключением, блокировкой, запуском сирены, световой сигнализацией, запретом пуска или другими действиями, заложенными проектом.
Если в регламенте написано “проверить срабатывание датчика загазованности”, но не указано, какой именно порог проверяется, это слабое место. В эксплуатации быстро появляется привычка проверять самый удобный сценарий: тот, где ничего не отключается и никому не мешает. Но реальная ценность проверки как раз в том, чтобы подтвердить согласованную реакцию системы на нужный уровень опасности.
Это не означает, что при каждом тесте нужно останавливать все оборудование. На работающем объекте проверка аварийной реакции делается только по утвержденному регламенту, с разрешениями, уведомлением смены и понятным способом имитации. Но если аварийная цепочка никогда не проверяется целиком или хотя бы по утвержденной безопасной методике, то уверенность в ней остается бумажной.
Сирена и световая сигнализация: “сработало” еще не значит “люди заметили”
Сирена может быть исправной, но ее не слышно в нужной зоне. Световая сигнализация может мигать, но быть закрыта оборудованием, плохо видна при дневном освещении или не отличаться от другой аварийной индикации. На экране может появляться событие, но оператор в момент реальной работы не понимать, откуда оно пришло и что делать дальше.
Поэтому проверка сирены и световой сигнализации должна быть привязана к месту. Не просто “сирена включилась”, а “сирена слышна в зоне обслуживания”, “световой сигнал виден с рабочего места”, “оператор понимает, какой участок относится к событию”. Для эксплуатации это не мелочь. Если человек узнает о загазованности только потому, что кто-то прибежал и сказал, система уже работает хуже, чем должна.
Здесь полезно не спорить абстрактно, а один раз пройти маршрут смены. Где стоит оператор? Где работает электрик? Где находится обходчик? Что они видят и слышат при тесте? Какие действия должны выполнить? Если ответы неочевидны, проблема не только в сигнализации, но и в организации эксплуатации.
Отключение и блокировка: проверять только по регламенту
Самая чувствительная часть проверки - отключение, блокировка, запрет пуска, перевод оборудования в безопасное состояние. Ее нельзя проверять “на ходу” импровизацией. Нельзя замыкать случайные клеммы, временно обходить цепи без записи, отключать исполнительные механизмы без понимания последствий и потом надеяться, что все вернули обратно.
Правильный подход скучнее, но надежнее. В регламенте должно быть указано, как имитируется сигнал, кто дает разрешение на тест, какие потребители могут быть отключены, какие действия выполняет смена, кто наблюдает результат, как система возвращается в нормальный режим и где фиксируется факт проверки. Если часть проверки выполняется без реального отключения, это тоже должно быть честно записано: проверена логика индикации и журналирования, но не проверена силовая реакция.
Такой подход не заменяет расчет SIL и не пытается делать из каждой проверки отдельный проект по функциональной безопасности. Если нужно глубже разбираться с жизненным циклом, оценкой и документами, полезно смотреть материал про функциональную безопасность SIL на практике. Для регулярной эксплуатации достаточно держать простую дисциплину: защитные действия проверяются только разрешенным способом и всегда оставляют запись.
Квитирование не должно стирать историю
Квитирование часто воспринимают как кнопку “убрать красное”. На практике это важная часть расследования. Если оператор квитировал событие, журнал должен сохранить, кто это сделал, когда, на каком рабочем месте и в каком состоянии была система. Событие загазованности, тестовый режим, возврат в норму и квитирование - это разные записи, а не одна строка “авария была”.
Хороший журнал помогает ответить на вопросы без гадания: датчик действительно вышел на порог или был тест? Какой порог сработал первым? Сколько времени событие было активным? Была ли потеря связи? Кто квитировал? Когда система вернулась в норму? Был ли включен обход, блокировка или тестовый режим?
Мы отдельно разбирали, что должно попадать в журнал действий оператора в SCADA. Для системы загазованности смысл тот же, только цена пустого журнала выше. Если после проверки невозможно восстановить последовательность действий, значит проверили не систему, а собственную привычку подписывать акт.
Что должна видеть АСУ ТП
АСУ ТП в такой системе обычно нужна не для того, чтобы “заменить защиту”, а чтобы сделать состояние понятным для смены и эксплуатации. На экране должны быть видны текущие значения или статусы датчиков, предупредительные и аварийные события, потеря связи, неисправность датчика, тестовый режим, обходы при наличии, квитирование, возврат в норму и архив событий.
Особенно важно разделять реальные аварии и тесты. Если тестовая проверка выглядит в архиве так же, как настоящая загазованность, через время начинаются споры: была авария или регламентная работа? Если тест вообще не попадает в журнал, эксплуатация теряет доказательство, что проверка проводилась. Поэтому тестовый режим и имитация сигнала должны быть заметны не только людям на площадке, но и в данных.
Еще один практический момент - качество сигнала. Если датчик недоступен, значение зависло или связь потеряна, экран не должен показывать “красивую” норму. Для оператора это опаснее, чем честная ошибка. Лучше видеть понятный статус неисправности, чем спокойную цифру, которой нельзя доверять.
Что фиксировать при проверке
Ниже таблица, которую удобно использовать как основу для эксплуатационного регламента. Она не заменяет проект, паспорт системы и инструкции производителя датчиков, но помогает убрать главный провал: когда разные службы проверяют свои куски, а целая картина нигде не собирается.
Хорошая проверка не обязана быть громоздкой. Она обязана быть воспроизводимой. Если другой инженер через месяц откроет журнал, он должен понять, что именно проверили и почему результат считается нормальным.
Кто подписывает результат
Подпись одного человека удобна, но не всегда честна. Система загазованности живет на стыке нескольких зон ответственности. КИП понимает датчик и метод проверки. Электрик отвечает за цепи, питание, сирены, световую сигнализацию и отключения. АСУ ТП отвечает за отображение, архив, журнал, качество данных и понятность событий. Эксплуатация отвечает за действия смены, допуск к проверке и возвращение оборудования в нормальный режим.
Это не значит, что на каждый тест нужно собирать большое совещание. Но в регламенте должно быть ясно, чья подпись что подтверждает. Если КИП подписал реакцию датчика, это не обязательно подтверждает слышимость сирены. Если оператор квитировал событие, это не значит, что отключение проверено. Если АСУ ТП видит аварию в журнале, это не доказывает, что защитная цепь физически отработала.
Когда зоны ответственности названы заранее, меньше соблазна закрывать проверку одной общей фразой “система исправна”. Вместо этого появляется нормальный инженерный язык: датчики проверены, индикация проверена, журнал проверен, отключение проверено в таком-то объеме, замечания такие-то, срок устранения такой-то.
Как не превратить регламент в бумажную нагрузку
Регламент становится формальностью, когда он написан языком, которым никто не пользуется на объекте. Слишком общий регламент не помогает: “проверить исправность системы” можно трактовать как угодно. Слишком подробный регламент тоже опасен: его перестают читать и начинают подписывать по привычке.
Рабочий вариант обычно проще. Для каждой зоны есть перечень датчиков, ожидаемые пороги, сценарий теста, список сигналов, которые должны появиться на месте и в АСУ ТП, порядок возврата в норму и короткая форма записи результата. Если проверка выполняется частично, это фиксируется прямо: например, “без фактического отключения нагрузки, проверены сигнализация и журнал”. Такая честность полезнее, чем красивый акт без реального содержания.
Еще помогает регулярный разбор замечаний. Если при каждой квартальной проверке всплывает одна и та же проблема - плохо слышно сирену, непонятно назван датчик, не пишется тестовый режим, оператор не видит зону события, - это не “мелочи эксплуатации”. Это входные данные для улучшения системы. Иначе проверка годами подтверждает не исправность, а повторяемость одного и того же дефекта.
Итог
Система загазованности в эксплуатации требует не героизма, а аккуратной повторяемости. Датчик должен проверяться не только как устройство, сирена - не только как источник звука, световая сигнализация - не только как лампа, а журнал - не только как место, где “что-то записалось”. Важна вся цепочка: сигнал, порог, реакция, отображение, квитирование, архив и подпись ответственных.
Если после проверки понятно, какой датчик проверяли, каким способом, какой порог сработал, что увидела смена, что записала АСУ ТП, кто квитировал и кто подтвердил результат, регламент работает. Если осталась только подпись и фраза “замечаний нет”, система может быть исправной, но доказать это уже трудно.
