Ресурс релейного выхода ПЛК под реальной нагрузкой
Как оценивать релейный выход ПЛК: механический и электрический ресурс, тип нагрузки, пусковой ток, частота операций и выбор промежуточного реле.
Релейный выход переключает небольшой контактор несколько раз в минуту. Ток удержания заметно ниже номинала контакта, поэтому выбор кажется очевидным. Но через некоторое время контакт начинает работать нестабильно: номинальный ток оказался только одной из характеристик, а число операций и характер нагрузки при выборе не учитывались.
Разберём оценку ресурса при проектировании и планировании обслуживания. Поиск конкретного отказа выхода рассматривается отдельно. Здесь задача другая: определить, насколько выбранный способ коммутации соответствует реальному циклу машины и какие данные нужны для обоснованного решения.
Короткий ответ
Механический ресурс реле обычно относится к переключениям без нормированной электрической нагрузки и не равен ресурсу контактов под нагрузкой. Электрическая долговечность зависит от напряжения, рода тока, пускового тока, характера нагрузки и частоты операций. Для оценки считают число переключений в рабочем цикле и сопоставляют его с данными производителя для подходящего режима. Промежуточное реле облегчает замену, но тоже требует расчёта и добавляет собственный отказ. Для частого переключения полезно сравнить релейную и подходящую полупроводниковую коммутацию.
Два ресурса описывают разные испытания
Механическая долговечность характеризует работу механизма: якоря, пружины и контактов в условиях, установленных изготовителем. Она показывает, сколько операций выдерживает конструкция в соответствующем испытании. Переносить это число на включение катушки контактора или ёмкостного блока питания нельзя.
Электрическая долговечность связана с износом контактов при коммутации тока и напряжения. При размыкании возможна дуга, при замыкании действуют пусковой ток и дребезг. Сваривание, эрозия и рост переходного сопротивления зависят от нагрузки, поэтому в каталоге могут приводиться разные кривые и условия.
Даже число электрических операций не является обещанием безотказной службы ровно до определённой даты. Каталожные данные описывают нормированные испытания и должны применяться с учётом условий. Реальная машина добавляет температуру шкафа, вибрацию, разброс нагрузок и режимы обслуживания.
Поэтому в расчёте следует явно записать, откуда взято число операций и какой нагрузке оно соответствует. Формулировка «ресурс миллион циклов» без напряжения, тока и типа нагрузки не позволяет проверить выбор. Особенно если в первичном документе это значение относилось к механике, а в проекте стало ресурсом контактов.
Что происходит при включении и выключении
У лампы, электромагнита, небольшого двигателя и входа электронного блока различаются токовые диаграммы. Одинаковые 0,2 А в установившемся режиме не означают одинаковую нагрузку контакта. Ёмкостный вход может кратковременно потреблять существенно больший ток, а индуктивность усложняет размыкание.
Для катушки контактора важен её режим питания и данные о пуске и удержании. Для импульсного источника питания нужен допустимый пусковой ток, а не только мощность подключённой электроники. Измерять импульс обычным медленным индикатором тока недостаточно: он может не показать пик, значимый для контакта.
Постоянный и переменный ток нельзя считать взаимозаменяемыми только потому, что совпадают вольты и амперы. Условия гашения дуги отличаются. Производитель задаёт коммутационную способность для соответствующего режима, а иногда ограничивает сочетание напряжения и тока отдельной диаграммой.
Защитный элемент на индуктивной нагрузке может уменьшать электрическую нагрузку на контакт, но влияет на динамику исполнительного устройства. После его выбора проверяют время отпускания и совместимость с диагностикой. Нельзя считать любой диод универсальным способом получить указанный в каталоге ресурс.
| Нагрузка или режим | Чего недостаточно знать | Какие данные нужны |
|---|---|---|
| Катушка контактора | Тока удержания | Пуск, отключение, схема защиты |
| Электронный блок питания | Средней мощности | Пусковой ток и допустимая коммутация |
| Резистивный нагреватель | Только мощности секции | Напряжение, ток, частота регулирования |
| Малый двигатель | Рабочего тока | Пуск и разрешённый режим контакта |
| Частые короткие команды | Числа включений за смену | Полные циклы, минимальные интервалы, нагрев |
| Очень малая нагрузка | Верхнего номинала контакта | Минимальная коммутационная способность |
Расчёт количества операций
Сначала определяют, что изготовитель считает операцией или циклом. В одном документе цикл включает включение и отключение, в другом термины переведены иначе. Ошибка на этом шаге даёт двукратное расхождение ещё до оценки реального режима. Определение переносят в расчёт вместе со ссылкой на источник.
Возьмём условную машину, которая выполняет три полных цикла переключения в минуту, работает по 10 часов в день и 250 дней в год. Получится 3 × 60 × 10 × 250 = 450 000 циклов в год. Это расчёт нагрузки по времени, а не прогноз срока службы выбранного реле.
Если для подходящей электрической нагрузки в документации приведено условное значение 100 000 циклов, порядок величины уже показывает несоответствие годовому режиму. Деление 100 000 на 450 000 даёт примерно 0,22 рабочего года при неизменном расписании. Использовать результат как точную дату отказа нельзя: исходные данные не являются индивидуальной кривой износа.
Нужно учитывать и команды вне штатного цикла: наладку, ручные проверки, автоповторы, дребезг условий программы. Журнал реального количества переключений иногда обнаруживает, что выход совершает гораздо больше операций, чем предполагалось по технологической карте. Программная ошибка здесь способна ускорить аппаратный износ.
Промежуточное реле меняет обслуживание

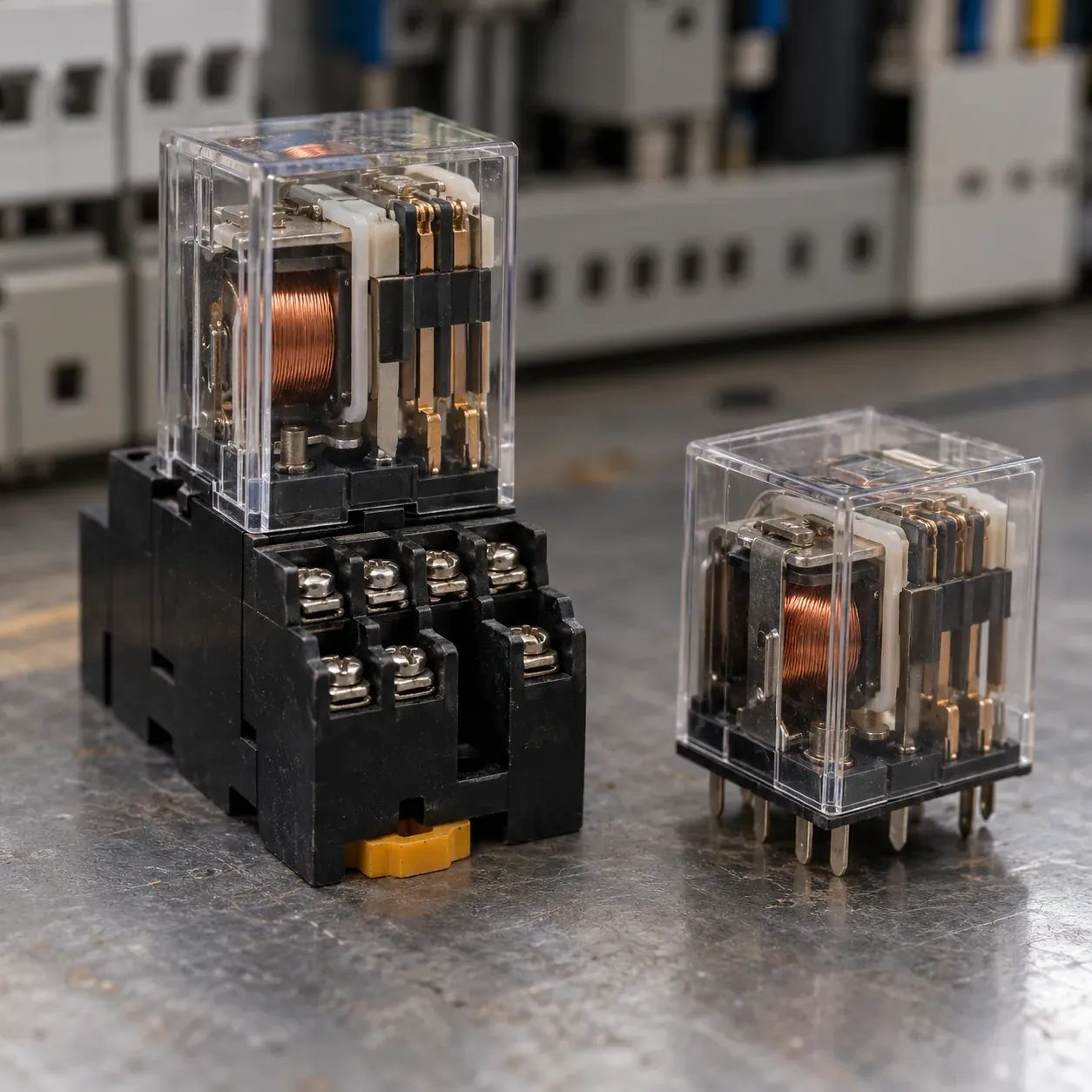

Съёмное промежуточное реле позволяет заменить изнашиваемый элемент без ремонта модуля ПЛК. Оно может иметь контакты, лучше подходящие под нагрузку, и удобную индикацию. Но выход контроллера теперь коммутирует его катушку, а силовая нагрузка остаётся на новых контактах.
Для такой схемы нужны два расчёта. Первый подтверждает совместимость выхода ПЛК с катушкой промежуточного реле. Второй подтверждает электрическую долговечность контактов промежуточного реле под конечной нагрузкой. Перенос износа в сменный компонент полезен, но сам по себе не уменьшает количество коммутаций.
Добавляется и задержка: команда проходит через ещё один аппарат. Если процесс контролирует время движения или выдаёт короткий импульс, это нужно учитывать. Наличие индикатора на колодке не подтверждает замыкание контакта и не заменяет обратную связь от исполнительного механизма.
При обслуживании важно сохранять точный тип вставки и основания. Внешне похожие реле могут иметь другой материал контактов, напряжение катушки, защиту и распиновку. Запись допустимых замен должна описывать характеристики, влияющие на функцию, а не только габариты корпуса.
Когда сравнивать полупроводниковый выход
Для частых переключений полупроводниковое устройство может быть подходящим вариантом, если соответствует нагрузке и требованиям системы. У него нет механического износа контактов, но есть собственные ограничения: ток утечки, падение напряжения, тепловыделение, пусковой ток и допустимый режим короткого замыкания.
Для маломощной нагрузки утечка выключенного полупроводникового ключа иногда оказывается существенной. Для мощной нагрузки требуется отвод тепла. Поэтому замена «реле на электронный ключ» должна включать расчёт обоих устойчивых состояний и переходов, а также способ защиты и отключения.
Отдельный вопрос состоит в последствиях отказа. Разомкнутый или замкнутый отказ ключа по-разному влияет на процесс. Если требуется независимое снятие энергии, один полупроводниковый выход не следует автоматически считать достаточным средством. Архитектуру выбирают по функции оборудования, а не только по ресурсу коммутации.
В некоторых случаях правильнее изменить способ регулирования. Релейный выход, который часто переключает нагреватель по короткому циклу, может работать в неподходящей роли. Сравнение включает длительность окна, точность температуры, инерцию объекта и допустимый силовой аппарат; просто увеличить таймер без анализа процесса тоже нельзя.
Что хранить в проекте и журнале
В ведомости канала указывают тип нагрузки, рабочий и пусковой ток, напряжение, защиту и ожидаемое число циклов. Рядом сохраняют документ, по которому оценивалась коммутационная способность. Это позволяет при замене двигателя, катушки или блока питания заметить, что нагрузка выхода изменилась.
Счётчик операций в программе полезен как эксплуатационная информация. Он не измеряет состояние контакта напрямую и теряет смысл, если обнуляется при каждом обновлении проекта. Для него определяют правила хранения, переполнения, сброса и замены аппарата. Значение связывают с конкретным каналом и датой обслуживания.
Профилактику планируют по критичности функции и результатам эксплуатации. Для легко заменяемого вспомогательного реле и выхода, отказ которого останавливает линию, допустимы разные стратегии. Но статистику соседней машины нельзя без проверки переносить на другую нагрузку, даже при одинаковом контроллере.
Измерение переходного сопротивления и осмотр контактов возможны не во всех конструкциях и не всегда отражают вероятность следующего отказа. Признаки нестабильности нужно рассматривать вместе с логом команд, состоянием нагрузки и обратной связью. Самый полезный результат обслуживания состоит в устранении причины чрезмерной коммутации либо выборе подходящего аппарата.
Как проверить фактическую частоту коммутации
Номинальный цикл машины не всегда совпадает с поведением выхода. На границе порога аналогового сигнала программа может многократно выдавать короткие команды, не вызывающие полного движения механизма. Оператор не замечает их по процессу, но контакт реле совершает операции. Поэтому при оценке ресурса полезно регистрировать именно фронты физически выдаваемой команды с достаточным разрешением времени.
Счётчик можно дополнить распределением длительностей включения и пауз. Если значительная доля импульсов значительно короче штатного цикла, проверяют алгоритм и качество исходного сигнала. Исправление дребезга должно сохранять требуемую реакцию: произвольная задержка в несколько секунд может уменьшить износ и одновременно нарушить технологический контроль.
Для группы выходов учитывают общие ограничения модуля. Допустимый ток одного контакта не всегда означает возможность одновременно коммутировать максимальную нагрузку на всех каналах. Проверяют общий вывод, разъём, тепловой режим и паспортные ограничения группы. Иначе исправно выбранный отдельный контакт окажется частью перегруженного соединения.
Что означает запас в расчёте
Запас не следует задавать одним произвольным множителем для всех характеристик. Ток, напряжение, температура и число операций имеют разные механизмы ограничения. Например, снижение среднего тока не обязательно уменьшает пиковую нагрузку при заряде конденсатора. Для каждого значимого режима требуется своя проверка по документированным данным или подходящему испытанию.
Если изготовитель приводит кривые ресурса, их читают вместе с условиями испытания. Интерполяция внутри разрешённой области может быть предусмотрена, но экстраполяция на другой род нагрузки не обоснована. Особенно опасно переносить кривую резистивной нагрузки на электромагнит только потому, что рабочие токи похожи.
Ресурсный расчёт полезен для сравнения вариантов, даже когда точный срок не предсказуем. Он показывает порядок числа операций и позволяет заранее выбрать сменный аппарат, другой принцип коммутации или иной режим управления. В отчёте нужно сохранить неопределённость исходных данных, чтобы приблизительная оценка не превратилась со временем в обязательство по календарной дате.
После ввода в работу расчёт уточняют по журналу реальных операций. Если машина стала выпускать больше продукции или режим регулирования изменился, годовая нагрузка контактов выросла. План профилактики должен реагировать на это изменение, а не оставаться привязанным к старому числу смен.
Для запасного аппарата сохраняют дату установки и исходное значение счётчика. Если реле заменили, а счётчик не обнулили предусмотренной процедурой, следующие данные трудно интерпретировать. Обнуление желательно сопровождать записью причины и артикула, чтобы история износа не потерялась при обслуживании.
При выборе аппарата учитывают доступность запасных частей и способ безопасной замены. Съёмное реле полезно только тогда, когда персонал может однозначно определить его тип и проверить основание. Если вместе с реле повреждена колодка, замена одной вставки не восстанавливает качество соединения. После обслуживания подтверждают работу контакта под предусмотренной нагрузкой, а не ограничиваются щелчком катушки.
Типовые ошибки
Считать номинальный ток универсальным разрешением. Верхний ток на корпусе не описывает все нагрузки и напряжения. Проверяют отдельные ограничения, пусковой режим и электрическую долговечность в подходящих условиях.
Считать механический ресурс сроком службы под нагрузкой. Эти числа относятся к разным испытаниям. В расчёте нельзя использовать большее из них только потому, что оно даёт удобный результат.
Добавлять промежуточное реле без проверки катушки. Новый аппарат создаёт собственную индуктивную нагрузку для ПЛК. Нужны совместимые питание, защита и допустимый режим переключений.
Не учитывать малые токи. Контакт, подходящий для силовой цепи, не обязательно нормирован для слабого измерительного сигнала. Минимальная нагрузка и материал контактов могут быть столь же существенны, как верхний предел.
Компенсировать частый дребезг условий сменой реле. Если программа многократно включает выход на границе порога, новая вставка повторит путь старой. Сначала проверяют алгоритм, гистерезис и физическую причину колебаний, сохраняя требуемую реакцию процесса.
