Рабочие и нормальные кубометры газа в SCADA
Чем отличаются рабочие и нормальные кубометры газа: базовые условия, абсолютное давление, температура, единицы и повторное приведение в SCADA.

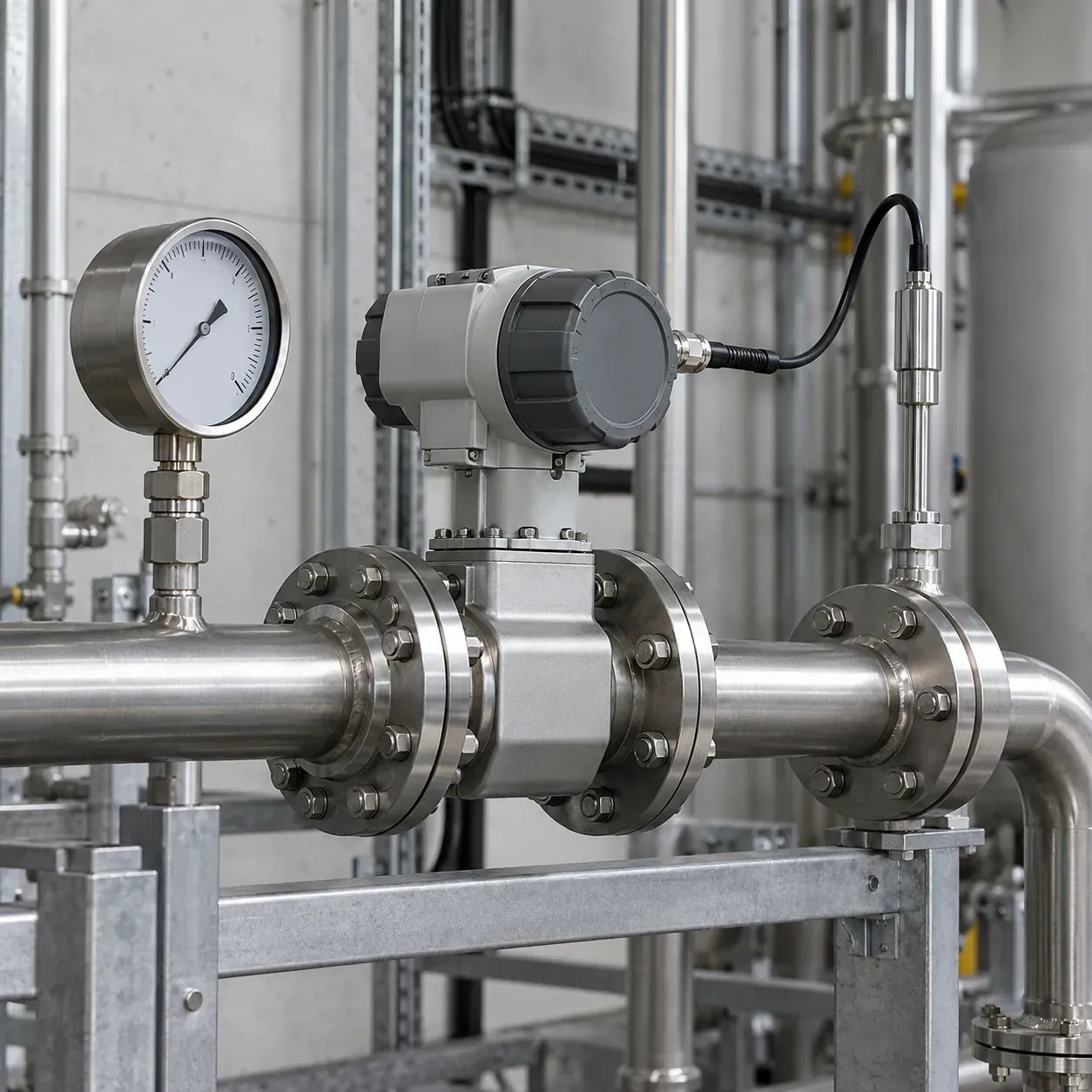

Расходомер и отчёт показывают разные кубометры, хотя счётчики и связь исправны. Один канал передаёт объём при рабочих условиях, другой уже приведён к принятой температуре и давлению. Если дополнительно «исправить давление» в SCADA, получится повторное приведение и ещё более убедительная неправильная цифра.
Разберём физический смысл объёмного расхода газа и паспорт тега. Формулы ниже иллюстрируют различия величин. Они не являются утверждённой методикой коммерческого учёта и не заменяют вычислитель, документацию прибора или требования конкретного договора.
Короткий ответ
Кубометр газа должен сопровождаться условиями, к которым относится объём. Для рабочих кубометров нужны условия измерения, для приведённых объёмов конкретные базовые температура и абсолютное давление. Обозначения Nm³ и Sm³ без определения условий недостаточны. Приведение выполняют один раз в известном месте цепочки и передают его признак дальше. В архиве и отчёте единицу, базу и качество нужно сохранять вместе с числом.
Почему меняется объём
Одна и та же масса газа занимает разный объём при разных условиях. Поэтому сравнение двух объёмных показаний требует знания температуры, давления и модели свойств газа. Если один канал относится к трубе под давлением, а другой к базовым условиям, совпадения чисел ожидать не следует.
У жидкостей поправки тоже бывают важны, но переносить привычную интерпретацию «кубометр есть кубометр» на газ нельзя. В техническом задании стоит прямо написать, какая величина нужна потребителю: рабочий объём, приведённый объём или масса. Они связаны, но решают разные задачи.
Надпись единицы на экране прибора полезна, однако лучше проверить конфигурацию выходной переменной. Цифровой интерфейс может отдавать несколько расходов одновременно. В аналоговый выход тоже назначается определённая величина, и её название в старой схеме может не соответствовать текущей настройке.
Базовые условия нужно назвать числами
Термины «нормальные» и «стандартные» используются в разных соглашениях. Для устойчивой интеграции указывают базовую температуру, базовое абсолютное давление и относящиеся к расчёту условия состава. Одна буква N в теге не снимает неоднозначность.
Документация Endress+Hauser для вычислителей описывает расчёт нормального объёма через референсные условия. Для вашей системы важны именно настроенные и применимые значения, а не запомнившаяся таблица из другого проекта. При замене вычислителя их проверяют вместе с диапазонами каналов.
Паспорт тега может содержать поля quantity, unit, referenceTemperature, referencePressure, conversionOwner. Даже если в системе нет таких формальных имён, этот смысл должен находиться в описании. Позднее из него можно воспроизвести, почему два отчёта отличались.
Абсолютное и избыточное давление
Для газовых соотношений важно использовать подходящее абсолютное давление. Манометр на трубе часто показывает избыточное, то есть относительно окружающего. Подставить его вместо абсолютного означает изменить физический смысл расчёта.
В учебном примере возьмём 100 м³ при абсолютном давлении 3 бар и температуре 300 K. При приведении к 1 бар и тем же 300 K по модели идеального газа получится 300 м³. Если ошибочно взять вместо 3 бар избыточные 2 бар, результат будет 200 м³. Пример специально упрощён и не задаёт реальные базовые условия предприятия.
Температуру в таком соотношении используют по абсолютной шкале. Значения 20 °C и 293,15 K описывают одну температуру, но подстановка числа 20 в отношение абсолютных температур неверна. Это ошибка единиц, которую нельзя исправить коэффициентом к итоговому отчёту.
Что показывает упрощённая формула
Для пояснения можно записать: Vb = Vw × (pw/pb) × (Tb/Tw) × (Zb/Zw). Индекс w относится к рабочим условиям, b к базовым; p означает абсолютное давление, T абсолютную температуру, Z коэффициент сжимаемости. Для идеальной модели отношение Z принимается единичным.
Формула показывает, какие сведения нужны, но не выбирает метод определения свойств реального газа. Состав, диапазон условий и применимая модель могут менять расчёт. В производственном учёте используют утверждённый для задачи подход, а не автоматически принимают любой газ идеальным.
Нужно понимать и момент усреднения. При меняющемся давлении нельзя без проверки заменить расчёт каждого интервала пересчётом суммарного объёма по одному среднему значению. Расход и давление могут изменяться совместно, а порядок операций влияет на итог. Здесь особенно полезен штатный вычислитель с документированной методикой.
Где выполнять приведение
Выберите владельца преобразования: прибор, отдельный вычислитель, ПЛК или иной согласованный слой. Затем в остальных слоях сохраняйте физический смысл полученного результата. Если прибор уже передаёт нормальный расход, повторная температурно-барометрическая поправка в SCADA создаст ошибку.
Верхняя система должна отличать измеренный рабочий канал от приведённого. Удобно хранить оба, если они действительно доступны и нужны для диагностики. Но одинаковое имя GasFlow для обоих каналов провоцирует перепутывание в отчётах и расчёте удельного потребления.
При отсутствии необходимых входов качество приведённого результата должно изменяться по принятой политике. Подставленные постоянные давление и температура иногда используются для оценки, но такую оценку нельзя молча выдавать за расчёт с действующими измерениями.
Сравнение двух систем
Перед поиском коэффициента сверьте начало и конец интервала, вид объёма, базовые условия, место измерения, полноту данных и применённую обработку. Разные часовые границы отчёта могут создавать расхождение даже при одинаковых формулах.
Затем проверьте диапазоны входов давления и температуры, абсолютность давления и точность переноса единиц. Например, килопаскали и бары различаются масштабом, а °C и K различаются не только коэффициентом. Сопоставление сырых входов с инженерными величинами помогает локализовать ошибку.
Для испытания полезны заранее рассчитанные условные точки. При одинаковых рабочих и базовых условиях соответствующий объём должен совпадать в рамках принятой модели. При увеличении абсолютного рабочего давления и неизменных остальных условиях направление изменения приведённого объёма также известно. Такие проверки ловят перепутанное отношение.
Таблица паспорта канала
| Параметр | Пример записи | Зачем нужен |
|---|---|---|
| Физическая величина | Объёмный расход при рабочих условиях | Не спутать с массой и приведённым расходом |
| Единица | м³/ч | Проверить масштаб и время |
| Базовая температура | Число с единицей, если применимо | Сделать приведение определённым |
| Базовое давление | Число и отметка «абсолютное» | Исключить неоднозначность |
| Владелец преобразования | Конкретный прибор или блок | Исключить повторный расчёт |
| Качество входов | Достоверно или оценено | Понять пригодность результата |
| Версия конфигурации | Дата и идентификатор | Объяснить историю изменений |
Сценарий повторного приведения
В условной системе расходомер уже передаёт объём к настроенной базе. На этапе интеграции тег назвали просто «расход газа». Следующий разработчик увидел датчики давления и температуры и добавил формулу пересчёта, предполагая рабочую величину. С этого момента система стала изменять уже приведённый результат второй раз.
Симптом может выглядеть убедительно: итог зависит от давления и температуры, графики меняются плавно, ошибок арифметики нет. Найти проблему помогает прослеживание смысла от первичного прибора до отчёта. Нужны назначение выходного канала, настройки вычисления и описание преобразований каждого промежуточного блока.
Для исправления сначала определяют, какой слой должен быть владельцем расчёта. Затем отключают лишнее преобразование по согласованной процедуре и проверяют контрольные условия. Исторические данные до исправления нельзя незаметно смешивать с новыми как один однородный ряд. Период ошибки и способ возможного пересчёта описывают отдельно.
При последующих изменениях конфигурации полезно автоматически проверять совместимость: канал с признаком «приведённый» не должен попадать на вход ещё одного блока рабочего приведения без явного основания. Даже простая проверка параметров при подготовке проекта способна обнаружить ошибку до производства.
Где температура и давление действительно измерены
Датчики должны относиться к соответствующему участку и принятой измерительной схеме. Показание давления до регулирующего органа не обязательно описывает условия в месте измерения объёма после него. Точно так же температура соседней линии не становится температурой газа только из-за доступности тега.
Это вопрос физической границы измерения. В паспорте канала полезно указать точки отбора и связь с расходомером. Если используется допущение о постоянных или близких условиях, оно должно оставаться видимым как допущение. Иначе временное решение при наладке превратится в неявное свойство всей системы.
Временная согласованность тоже важна. Быстрое изменение давления и задержанная температура могут описывать разные моменты. Для медленного процесса влияние бывает небольшим, для переходного режима его следует оценить. Наличие всех трёх тегов в одном экране ещё не означает, что они пригодны для одного расчёта.
Если прибор выполняет вычисление самостоятельно, он может иметь собственные правила обработки входов и отказов. Тогда ПЛК должен правильно переносить итоговый статус и диагностические признаки, а не заново интерпретировать физику по одному полученному числу. Документированная граница ответственности уменьшает дублирование алгоритмов.
Сжатый воздух и удельное потребление
В производственном анализе расход сжатого воздуха часто связывают с выпуском. Если одна установка отдаёт рабочий объём, а другая приведённый, сравнение удельных значений станет некорректным даже при правильном счётчике изделий. Поэтому паспорт единиц нужен не только для узла измерения, но и для итогового показателя эффективности.
Нужно согласовать и границы времени. Газ может потребляться во время ожидания и подготовки, когда выпуск равен нулю. Делить каждый мгновенный расход на текущую производительность значит получить плохо определённый показатель на переходах. Для аналитики выбирают совместимые интервалы и явно определяют, какие состояния включены.
При сравнении периодов сохраняют базовые условия и конфигурацию. Иначе после смены прибора появится видимое «снижение расхода», которое на самом деле связано с новым представлением кубометра. До вывода об экономии проверяют сопоставимость величин и полноту измерений.
Объёмный показатель также не заменяет энергетический при других свойствах газа. Для конкретного анализа выбирают нужную физическую величину и метод. Статья о семантике тегов помогает избежать подмены, но не даёт универсального коэффициента пересчёта любого производственного газа в энергию.
Набор контрольных точек
Для программной проверки полезны случаи, в которых рабочие и базовые условия совпадают, меняется только абсолютное давление или меняется только абсолютная температура. Ожидаемое направление изменения известно из принятой модели. Это помогает найти перевёрнутое отношение и смешение единиц без сложной натурной серии.
Отдельно проверяют нулевой, предельный и непригодный вход. Значение, не имеющее физического смысла для выбранного расчёта, должно давать определённую диагностику. Автоматическая подстановка удобной единицы в знаменатель ради отсутствия ошибки деления создаст численно допустимый, но бессмысленный результат.
Добавляют отсутствие одного измерения и переход между нормальным режимом и оценкой по константе. Выход должен сохранять признак метода. После восстановления нельзя потерять запись о том, что часть периода рассчитывалась иначе. Это особенно важно, если итог накапливается и позднее используется без просмотра исходных графиков.
Что писать в отчёте
Заголовок должен называть величину и базу так, чтобы результат можно было понять вне интерфейса SCADA. При необходимости подробные условия выносят в примечание или метаданные файла. Сокращение в имени столбца допустимо, когда его определение существует и передаётся вместе с отчётом.
Сохраняют период, источник, версию настройки и полноту данных. Если результат является технологической оценкой, это тоже обозначают. Такая запись полезна не только для проверки: она защищает анализ от бессознательного сравнения несовместимых чисел, которые случайно имеют одинаковый знак м³.
Вопросы при работе
Достаточно заменить подпись м³ на Nm³? Нет. Подпись должна описывать реально вычисленную величину. Изменение текста на HMI не выполняет преобразование и может сделать отчёт ещё менее понятным.
Можно сравнить газ двух поставщиков только по объёму? Сначала нужно привести сравнение к определённой задаче и совместимым условиям. Энергетический смысл также зависит от свойств газа; кубометры сами по себе не описывают всё потребление энергии.
Почему совпадение есть зимой и пропадает летом? Это повод проверить температурную обработку и базу сравнения, но не готовый диагноз. Также меняются режимы, интервалы и полнота данных. Нужны исходные величины и конфигурация обоих каналов.
