Подавление выброса катушки и время отпускания
Как защитный элемент катушки влияет на выход ПЛК и время отпускания: выброс напряжения, динамика механизма и проверка после замены.

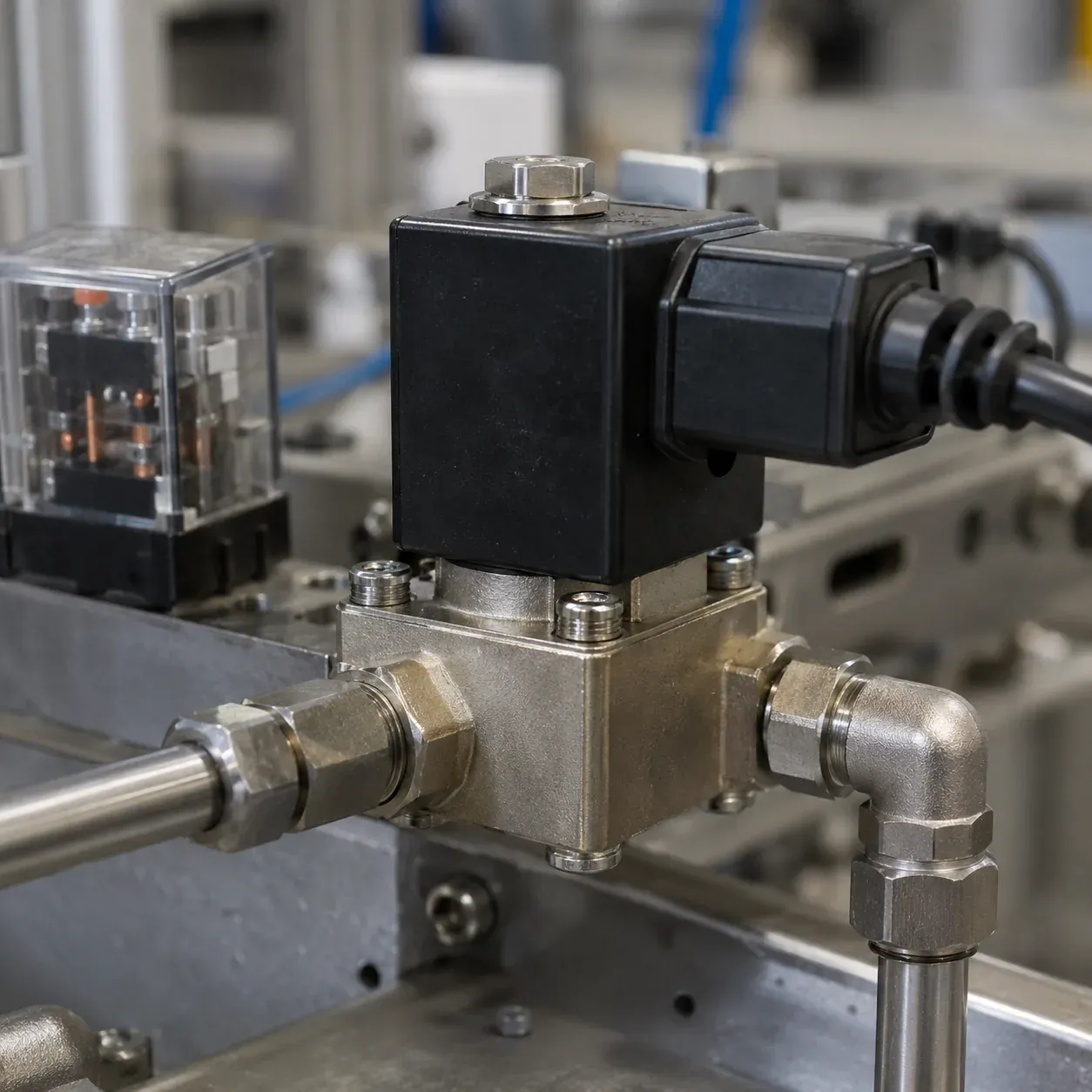

После замены разъёма электромагнитного клапана выход ПЛК отключается вовремя, но механизм возвращается заметно позже. В новом разъёме может стоять другой защитный элемент. Электрическая защита катушки влияет не только на выброс напряжения: она меняет путь затухания тока, а значит, способна изменить время отпускания.
Рассмотрим связь между катушкой постоянного тока, выходом контроллера и движением исполнительного устройства. Это не инструкция по переделке цепей безопасности. Настройка ПИД и поиск причин отсутствия напряжения на выходе также требуют отдельного разбора.
Короткий ответ
При отключении индуктивной катушки ток не исчезает мгновенно, и энергия магнитного поля должна рассеяться. Защитный элемент ограничивает напряжение, но выбранный уровень ограничения влияет на скорость спада тока. Обычный обратный диод может увеличить время отпускания по сравнению с другими согласованными способами защиты. Конкретный результат зависит от катушки, механики и выходного каскада. Менять защиту следует по документации совместимых устройств с проверкой напряжения, энергии и полного времени движения.
Откуда берётся напряжение после отключения
Пока катушка подключена к источнику, в ней устанавливается ток и создаётся магнитное поле. При размыкании цепи индуктивность препятствует быстрому изменению тока. Если не предусмотрен допустимый путь его продолжения, напряжение возрастает до тех пор, пока ток не найдёт путь через защиту, паразитные ёмкости, дугу или повреждённый элемент.
Приближённая оценка энергии магнитного поля имеет вид E = L·I²/2. Она помогает увидеть влияние тока: при неизменной индуктивности двукратный ток соответствует четырёхкратной энергии. У реальной электромеханической катушки индуктивность зависит от положения якоря, поэтому одна формула не заменяет данные производителя и измерение.
Выходной транзистор рассчитан на определённое напряжение и режим нагрузки. Наличие встроенного ограничения ещё не означает, что к нему допустимо подключить любую катушку с подходящим рабочим током. Важны энергия одиночного отключения, частота повторений, температура и условия, при которых изготовитель разрешает индуктивную нагрузку.
Релейный выход тоже нуждается в согласованной нагрузке. Без подходящей защиты дуга ускоряет износ контактов, а помеха может попадать в соседние цепи. Но защита контактов и требуемая динамика механизма должны рассматриваться одновременно: решение одной задачи не гарантирует выполнение другой.
Как ограничение напряжения меняет отпускание
Диод, подключённый обратно параллельно катушке постоянного тока, во время питания закрыт. После отключения он создаёт контур продолжения тока. Напряжение на этом контуре сравнительно небольшое, и ток может спадать медленнее, чем при более высоком допустимом уровне ограничения.
Когда ток уменьшается ниже значения удержания, якорь получает возможность отпуститься. Дальше на движение влияют пружина, трение, давление среды, конструкция клапана и остаточная намагниченность. Поэтому время затухания электрического тока и время возвращения механизма не следует обозначать одним параметром.
Другие защитные решения допускают больший уровень обратного напряжения и могут ускорять спад тока, но предъявляют иные требования к выходу и элементам. У защитного устройства есть не только название технологии, но и рабочее напряжение, напряжение ограничения, допустимая энергия и повторяемость импульсов. Подстановка компонента только по мощности корпуса не подтверждает совместимость.
Для катушки переменного тока простая схема с обратным диодом не является взаимозаменяемой защитой. Нужны решения, разрешённые изготовителем для данного рода тока и напряжения. Наличие одинакового механического разъёма у AC- и DC-исполнений особенно опасно: внешнее сходство не описывает внутреннюю схему.
| Решение или параметр | Что даёт | Что проверяют дополнительно |
|---|---|---|
| Обратный диод на DC-катушке | Путь для тока после отключения | Полярность и допустимость задержки отпускания |
| Ограничитель с большим напряжением срабатывания | Более быстрое рассеяние при подходящей схеме | Максимальное напряжение на выходе и энергия |
| Защита внутри модуля | Защиту в определённых паспортных условиях | Частоту коммутации и допустимую индуктивность |
| Защита в штекере | Удобный монтаж рядом с нагрузкой | Точное исполнение разъёма и род питания |
| RC-цепь | Изменение переходного процесса | Расчёт, ток утечки и применимость к нагрузке |
| Катушка со встроенной электроникой | Заданное производителем поведение | Ограничения внешней защиты и диагностики |
Условный пример энергетического бюджета
Предположим, для учебной оценки приняты L = 0,4 Гн и I = 0,25 А. Расчётная энергия составляет 0,0125 Дж. При двадцати отключениях в минуту средняя рассеиваемая мощность этой энергии выглядит небольшой, но среднее значение не показывает пиковую нагрузку во время каждого импульса.
Нельзя выбрать ограничитель только по средним милливаттам. Компонент должен выдержать форму, длительность и амплитуду импульса, а также повторение при температуре внутри шкафа. Для выхода ПЛК отдельно проверяют напряжение относительно его общего провода и предельные условия, указанные в паспорте модуля.
Если изменились ток катушки или частота переключений, расчёт повторяют. Например, повышение тока на 20% при условно неизменной L увеличит энергию на 44%. Это математическая иллюстрация зависимости, а не обещание поведения конкретного клапана: его магнитная система может быть нелинейной.
Не стоит выводить время отпускания из одной оценки энергии. Два механизма с похожими электрическими параметрами имеют разные пороги удержания и механическую нагрузку. Для технологического цикла нужен измеренный интервал от снятия команды до достижения контролируемого конечного положения в допустимых условиях эксплуатации.
Где ставить точку измерения
В журнале полезно различать команду программы, физическое состояние выходного канала, напряжение непосредственно на катушке и сигнал конечного положения. Если регистрируется только программный бит, невозможно отделить задержку выходного модуля от электрического затухания и механического хода.
Осциллографическое измерение выброса требует подходящего пробника и допустимой схемы заземления. Обычный заземлённый щуп способен изменить цепь или создать короткое замыкание при неверном подключении. Такие измерения проводят квалифицированно на подготовленном стенде, учитывая общие потенциалы и категорию измерительной оснастки.
Для первого этапа часто достаточно документированного разъёма, паспорта выхода и регистрации конечного положения. Если после замены штекера увеличилось именно время механического возврата при прежней команде, проверка состава защиты становится обоснованной гипотезой. Снимать установленную защиту ради сравнения на рабочем механизме нельзя.
Тест повторяют при характерных условиях среды и питания. Клапан может отпускать медленнее из-за давления, загрязнения или механического заедания, даже если электрическая схема не менялась. По одному временному совпадению нельзя объявить диод единственной причиной задержки.
Как описать замену в проекте
Спецификация должна связывать клапан, катушку и разъём с защитой как совместимый комплект. Запись «штекер стандартный» оставляет слишком много свободы. Для обслуживания нужны артикул, схема, напряжение, полярность и указание на допустимые аналоги либо процедуру их согласования.
В программе задают контроль времени движения с учётом документированного диапазона, а не одного удачного пуска. Если окно контроля слишком узкое, исправное устройство будет давать ложные аварии. Если слишком широкое, диагностика перестанет замечать ухудшение динамики. Граница должна соответствовать технологическому требованию и проверенной работе привода.
После замены полезно сохранить сравнение: старое и новое исполнение, время снятия команды, время конечного положения, давление и напряжение питания. Такие записи помогают понять, появилась ли задержка из-за новой схемы, или обслуживание просто совпало с другой неисправностью.
Если функция участвует в обеспечении безопасности, изменения рассматривают в рамках проектных требований этой функции. Ускорение возврата на обычном стенде не доказывает, что схема соответствует требованиям отказоустойчивости. Подмена согласованного компонента элементом с «лучшим временем» может нарушить диагностируемость и допустимые режимы выхода.
Приёмка динамики исполнительного устройства
Испытание начинают с заранее определённого результата: какое конечное положение должно быть достигнуто и за какое допустимое время. Затем выбирают точки регистрации и разрешённые режимы нагрузки. Если критерием служит давление, а регистрируется только концевик золотника, это разные события и между ними может существовать значительная задержка.
Несколько переключений в одном режиме показывают повторяемость, но не покрывают весь рабочий диапазон. В план включают предусмотренные состояния питания, нагрузки и температуры либо обосновывают, почему определённая комбинация является худшей. Количество циклов и критерии оценки назначают по задаче, не выдавая небольшой тест за ресурсное испытание.
Время движения удобно разбить на участки. Сначала задержка между программной командой и изменением электрического выхода, затем спад тока до отпускания, затем ход механизма и изменение процесса. Даже если не каждый участок измеряется напрямую, такое разделение удерживает диагностику от случайной настройки таймеров.
Отдельно проверяют повторное включение. Новая защита или встроенная электроника могут изменить не только отпускание, но и поведение при коротких импульсах питания. Если последовательность часто переключает клапан, нужно убедиться, что следующая команда приходит после допустимого восстановления и не создаёт накопленного нагрева.
Что меняется при переносе защиты
Защита рядом с катушкой и защита внутри шкафа могут по-разному взаимодействовать с индуктивностью линии и локальными контурами тока. Поэтому перенос компонента без изменения его маркировки не всегда сохраняет тот же переходный процесс. Расположение, длина соединения и фактическая схема должны соответствовать рекомендациям изготовителей. Особенно это существенно, когда один выход управляет удалённой нагрузкой через длинный кабель.
Если катушка уже содержит защиту, внешний компонент может изменить совместную характеристику ограничения. Нельзя считать, что два защитных устройства обязательно делят энергию поровну. Их напряжения срабатывания, динамика и соединение определяют, какой путь примет ток. При отсутствии разрешённой комбинации лучше уточнить схему у изготовителя, чем складывать компоненты по принципу дополнительного запаса.
Диагностика выхода тоже может зависеть от нагрузки. Некоторые модули используют тестовые импульсы или измерение тока для определения состояния цепи. Внешняя электроника и защитный разъём могут менять наблюдаемое поведение. Наличие ложной диагностики после замены нужно проверять по руководству модуля, а не отключать контроль только ради исчезновения сообщения.
Как сравнивать два варианта по времени
Сравнение выполняют при одинаковой команде, питании и механической нагрузке. Если один тест проведён на свободном клапане, а другой под рабочим давлением, разность времени нельзя целиком приписать защите. Полезно записывать не одно число, а последовательность повторов и условия каждого. Разброс иногда показывает нестабильность механики, которую среднее значение скрывает.
Момент окончания выбирают заранее. Размыкание вспомогательного контакта, начало движения штока и достижение конечного положения являются разными событиями. Для технологического окна нужен тот признак, который действительно подтверждает требуемое состояние. Если используется датчик с собственным фильтром, его задержка входит в измеренный результат и должна быть известна.
После выбора защиты оценивают нагрев при длительном повторяющемся режиме. Компонент, выдержавший несколько одиночных отключений, ещё не подтверждён для многократной коммутации в горячем шкафу. Проверка должна охватывать предусмотренную частоту и температурные условия либо опираться на нормированные данные с достаточным запасом.
Окончательное решение сохраняют как комплектную конфигурацию: модуль выхода, катушка, кабель, разъём и защитный элемент. Такое описание делает последующую замену проверяемой. Если меняется один компонент, обслуживание видит, какие электрические и временные критерии надо подтвердить заново.
Вопросы при работе
Можно ли убрать диод ради быстрого возврата?
Самовольное удаление защиты оставляет выход и изоляцию под неизвестным выбросом. Требуется согласованная схема с допустимым напряжением и энергией, а затем проверка механического результата. Ускорение одного движения не оправдывает работу электронного выхода за пределами паспорта.
Почему после установки промежуточного реле задержка осталась?
Реле переносит коммутацию на другой контакт, но не отменяет защиту катушки нагрузки и её магнитную динамику. Более того, у промежуточного реле есть собственное время срабатывания и отпускания. Суммарное время нужно рассматривать по всей цепочке, включая оба аппарата.
Подходит ли любой разъём с индикацией?
Нет. Под одинаковым корпусом могут находиться разные защитные схемы и исполнения по напряжению. Нужны артикул и электрическая схема. Индикатор подтверждает лишь определённое состояние напряжения в своей цепи и не доказывает достижение конечного положения механизма.
Что делать, если документация не указывает время отпускания с защитой?
Запросить совместимые исполнения у изготовителя и определить приёмочное испытание в разрешённом режиме. Временной критерий фиксируют для всей сборки с фактической нагрузкой. Переносить число из каталога соседней катушки без подтверждения нельзя.
