Перелив при дозировании через отсечной клапан
Почему клапан закрывается по команде, а доза переливается: остаточный поток, точная ступень подачи, контрольные проливы и ограничения коррекции.

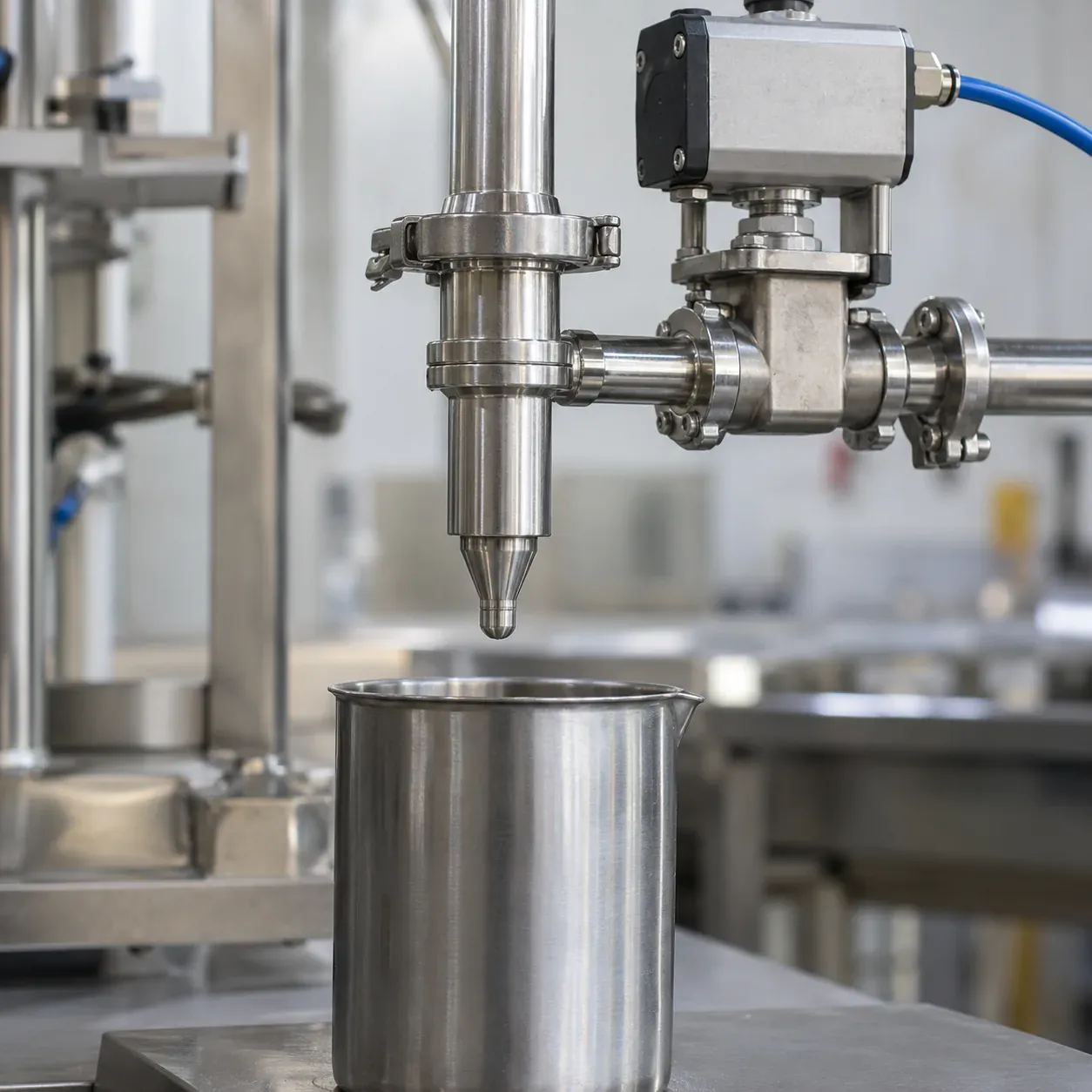

Программа снимает команду точно на заданном объёме. На следующем чтении счётчика получается уже больше, а в ёмкость ещё несколько мгновений поступает продукт. Оператор уменьшает уставку, на другой скорости ошибка возвращается. Менять расходомер при таком поведении рано: сначала нужно увидеть весь участок между измерением и фактическим прекращением потока.
Разберём технологическое дозирование по расходомеру: время реакции, остаточный объём, грубую и точную подачу, контрольные серии и коррекцию следующей дозы. Подбор арматуры для опасных сред и метрологические требования к коммерческому отпуску требуют отдельного проекта.
Короткий ответ
Подачу следует заканчивать с учётом объёма, который поступит после решения о закрытии. Этот объём зависит от задержек измерения, программы, выхода, привода и гидравлики участка. Сначала проверяют измерительный тракт и повторяемость проливов, затем вводят ограниченную коррекцию или двухступенчатую подачу. Аварийно прерванные и недостоверные дозы нельзя включать в обучение как нормальные. Результатом партии считается измеренный итог после завершения установленного интервала стабилизации, а не значение в момент отправки команды.
Где появляется дополнительный объём
Измерение приходит с задержкой. Затем задача замечает достижение порога, обновляется выход, срабатывает исполнительный механизм. Пока клапан движется, проходное сечение уменьшается постепенно. Жидкость в участке после клапана тоже может влиять на то, что фактически окажется в таре.
Все эти процессы происходят во времени, но не складываются в одну постоянную при любых условиях. Работа на другом давлении, вязкости или температуре меняет профиль потока и время закрытия. Поэтому одно число «поправка 0,5 литра» не стоит переносить на другой продукт без проверки диапазона применимости.
Сначала выясняют, какой объём измеряет прибор и где он установлен относительно клапана и точки отпуска. Поток через расходомер и поступление в конкретную тару могут завершаться в разные моменты. Если трубопровод после измерения опорожняется в другую ёмкость, программная коррекция не устранит ошибку материального баланса.
Расчётный пример для оценки масштаба
Предположим, в конце подачи расход составляет 30 л/мин, то есть 0,5 л/с. От обнаружения порога до условного прекращения потока проходит 0,4 с. При грубом допущении постоянного расхода дополнительный объём равен 0,2 л. Для дозы 10 л это уже 2 процента.
В реальном клапане поток во время закрытия меняется, поэтому этот расчёт оценивает порядок величины. Он помогает увидеть, стоит ли искать десятые доли литра в округлении числа или прежде измерить динамику исполнительного механизма. Выдумывать по нему точную компенсацию для производства нельзя.
Если на заключительном этапе снизить расход до 6 л/мин, та же условная задержка даст 0,04 л. Двухступенчатая подача может уменьшить чувствительность результата к времени закрытия. Но при малом расходе нужно заново проверить рабочий диапазон измерителя, устойчивость потока и разрешение накопления.
Сначала проверить измерение
Потерянные импульсы, неправильный вес импульса и пропуски аналогового сигнала меняют момент принятия решения. Корректор перелива способен частично скрыть такую ошибку на одной серии. После изменения режима она проявится снова, а добавленная адаптация усложнит поиск причины.
Проверяют начальную точку накопления, пересчёт единиц, качество входа и судьбу импульсов после закрытия. Счёт не должен останавливаться только потому, что команда на клапан уже снята. Иначе фактический остаточный поток исчезнет из внутреннего отчёта, хотя попадёт в тару.
Независимый контроль результата выбирают под продукт и методику. При взвешивании перевод массы в объём требует обоснованной плотности и условий измерения. Контрольная ёмкость с неподходящей ценой деления может не различить ту ошибку, которую пытаются устранить. В протоколе нужно записать способ проверки и его разрешение.
Машина состояний дозирования
Удобно разделить подготовку, грубую подачу, точную подачу, закрытие, ожидание стабилизации и завершение. На переходе между состояниями фиксируют накопление и время. Тогда видно, сколько поступило в каждом участке, а корректор получает завершённый результат.
Состояние «Закрытие» начинается с выдачи команды, но не означает, что клапан физически закрыт. Если есть обратная связь, её учитывают в диагностике. Если подтверждения нет, оператору нельзя показывать измеренный факт только на основании DO. Остановка последовательности по внешней причине должна отличаться от нормального завершения дозы.
Новая команда старта принимается по правилам текущего состояния. Кнопка, удержанная оператором, не должна незаметно запускать следующую ёмкость. Для серии нужны идентификатор операции, подтверждение готовности тары и понятная процедура повторного пуска после прерывания.
Как вводить коррекцию
Сначала собирают серию достоверных результатов при одинаковых условиях. Для каждой дозы сохраняют задание, итог, начальный и конечный расход, время закрытия, продукт и причину окончания. Разброс результатов нужно отделить от устойчивого смещения: средняя поправка не лечит случайное зависание клапана.
В документации Bürkert для устройств дозирования описана коррекция остаточного объёма по завершённым дозам, включая сглаживание и ограничение учитываемых отклонений. Это пример реализованного подхода, а не универсальный алгоритм для любого узла. Параметры собственной программы выводят из реальной динамики и требований процесса.
Практический корректор ограничивают по величине и скорости изменения. В него не включают дозы с обрывом связи, ручным вмешательством, аварией, пустой питающей ёмкостью или неизвестной тарой. После замены клапана, изменения давления либо продукта прежняя история может потерять применимость. Сброс коррекции должен быть отдельной зарегистрированной операцией.
Неплохой первый вариант для наладки: рассчитанная поправка предлагается инженеру вместе с исходными результатами, а применение требует осознанного решения. Автоматическую адаптацию включают после проверки, что она не создаёт незаметное накопление ошибки при нештатных сериях.
Диагностическая таблица
| Наблюдение | Что проверить прежде всего | Что не стоит делать сразу |
|---|---|---|
| Постоянный перелив при одинаковом режиме | Остаточный поток и место измерения | Менять весь масштаб расходомера |
| Ошибка растёт с расходом | Задержки и профиль закрытия | Оставлять одну поправку на все режимы |
| Большой случайный разброс | Арматуру, воздух, давление, измерение | Усиливать адаптацию |
| Следующая доза ошибочна после аварии | Отбор данных для корректора | Учить алгоритм на прерванной операции |
| Итог ПЛК меньше контрольного объёма | Продолжение счёта после команды закрытия | Обнулять счётчик раньше завершения |
| Малая доза нестабильна | Разрешение измерения и точную подачу | Увеличивать число знаков на HMI |
Как провести контрольную серию без подгонки результата
Перед серией выбирают одну определённую конфигурацию: продукт, диапазон подачи, уставку, состояние питающей системы и принятую процедуру контроля. Внутри серии не стоит одновременно менять коэффициент расходомера, время клапана и адаптивную поправку. При трёх меняющихся параметрах невозможно понять, какое действие повлияло на итог.
Для каждого опыта фиксируют начальные условия и конечный результат. При сравнении по массе отдельно записывают тару и способ пересчёта в объём. Если контрольная процедура сама меняется между опытами, её разброс ошибочно попадёт в характеристику дозатора. Результат с неизвестной тарой лучше отклонить для анализа, чем сделать из него ещё одну точку графика.
Сначала полезно посмотреть распределение отклонений без адаптации. Если при сходных условиях все дозы превышают задание примерно одинаково, есть основание исследовать постоянную составляющую. Если отклонения меняют знак и размер, следует искать меняющиеся условия и измерительную цепь. Среднее число без понимания разброса может оказаться плохой настройкой для каждой отдельной дозы.
После изменения проверяют не только среднюю дозу. Нужны малое и большое задание в требуемом диапазоне, начало после простоя и серия последовательных операций. Арматура и трубопровод могут вести себя иначе на первой подаче после опорожнения, чем в установившемся режиме. Такой опыт не стоит смешивать с обычным циклом без отметки.
Грубая и точная ступень на временной диаграмме
В условном алгоритме большая часть дозы подаётся с высоким расходом, затем выполняется переход на малую подачу. Момент переключения должен оставлять достаточный запас для переходной динамики. Если переключить слишком поздно, существенная часть остатка пройдёт на высокой скорости; если слишком рано, увеличится длительность операции.
Переходную область полезно анализировать по фактическому накоплению. Команда малой подачи не означает, что поток уже установился. Поэтому в журнале отмечают момент команды, наблюдаемый расход и объём, полученный до стабилизации. Это помогает выбрать границу без предположения об мгновенной реакции.
Величина последней порции должна согласовываться с разрешением измерения. Когда один импульс равен заметной части допущенного отклонения, сложный корректор не создаст более мелкой первичной информации. Возможно, потребуется другой вес импульса, иной канал результата или изменение исполнительной части. Число десятичных знаков в задании не решает это ограничение.
Следует проверить и минимальный управляемый расход. Прибор может иметь диапазон, в котором его показание непригодно для требуемой задачи, а клапан не обеспечивать устойчивую малую подачу. Поэтому «сделать точную ступень ещё медленнее» имеет физический предел, который проверяют на конкретном оборудовании.
Как отделить результат от решения о годности
Измеренный итог нужно сохранять независимо от того, признана ли доза годной. Поле результата содержит полученное количество, а отдельное поле решения показывает соответствие принятому допуску и качеству данных. Если вместо отклонённого результата записать задание, последующий анализ станет невозможным.
Для прерванной дозы полезны состояние окончания и причина. Например, останов оператора, потеря измерения и отсутствие подачи являются разными событиями. Возобновление после них может требовать разных действий. Сам по себе факт, что тара стоит под соплом, не доказывает возможность продолжить прежнюю операцию.
При передаче результата верхней системе сохраняют идентификатор партии и операции. Повторная отправка после потери ответа не должна создавать вторую дозу в отчёте. Корректор тоже должен учитывать завершённую операцию один раз: повтор подтверждения не является новым измерительным опытом.
Замена клапана и повторная наладка
После замены исполнительного узла старые коэффициенты динамики рассматривают как неподтверждённые. Даже совпадающая модель может иметь другое состояние настройки и время движения. Сначала проверяют соответствие схемы и подтверждений, затем выполняют принятую контрольную серию и сохраняют новую версию параметров.
Для эксплуатации полезен короткий лист восстановления: какие параметры относятся к прибору, какие к клапану, какие к продукту и какие накоплены адаптацией. Тогда сервис не переносит случайно поправку старого узла на новый. Удобно также иметь возможность посмотреть исходную конфигурацию до последней замены.
Отдельное действие сброса истории корректора должно оставлять запись с причиной. Иначе улучшение или ухудшение результата невозможно связать с обслуживанием. Такая прозрачность полезнее, чем алгоритм, который постоянно меняет компенсацию и не показывает, на каких данных основано новое значение.
Вопросы при работе
Всегда ли нужны два клапана? Нет. Иногда хватает управляемого расхода, другого исполнительного механизма или правильно рассчитанного момента закрытия. Решение зависит от допустимой ошибки, скорости процесса и конструкции узла. Программная статья не заменяет подбор гидравлики.
Можно считать дозу завершённой сразу по нулю DO? Это подтверждает команду. Для результата важны прекращение подачи, пригодность измерения и окончание принятого интервала наблюдения. Иначе последующая жидкость останется за границей операции.
Почему нельзя просто уменьшить задание? Ручная поправка смешивает технологический заказ и компенсацию динамики. В отчёте теряется различие между тем, сколько требовалось выдать, и тем, когда программа должна закрыть клапан. Лучше сохранять эти величины отдельно.
Что делать при недоливе после ограничения максимального времени? Зарегистрировать прерванную операцию с измеренным итогом и причиной. Автоматическое продолжение в ту же тару возможно только по предусмотренному сценарию с подтверждённым состоянием оборудования и продукта.
Допуск, задание и измеренный результат
Задание дозы описывает требуемое количество. Компенсация определяет момент управляющего действия. Допуск задаёт правило принятия результата. Эти три параметра должны иметь разные имена и права изменения, потому что исправление динамики не является разрешением увеличить допустимый брак.
Если оператор вручную уменьшает задание для борьбы с переливом, в отчёте исчезает первоначальное намерение. Полезнее сохранить реальное задание, применённую поправку и итог. Тогда видно, что система пыталась получить и насколько успешно отработала компенсация.
На границе допуска учитывают пригодность контрольного измерения. Результат с недостаточным разрешением не позволяет уверенно различить два близких исхода. Поэтому требуемую точность процесса нужно согласовать с измерительной цепью, а не только с количеством знаков в поле задания.
При изменении допуска повторяют проверку пригодности метода. Более узкая область может потребовать другого исполнительного или измерительного решения. Изменение одного числа в программе не доказывает, что существующий узел способен воспроизводимо выполнить новое требование.
