Опережающее управление по измеряемому возмущению
Когда помогает feedforward в ПЛК: измеряемое возмущение, простая модель, обратная связь, знак, задержки и ограничение управляющего воздействия.

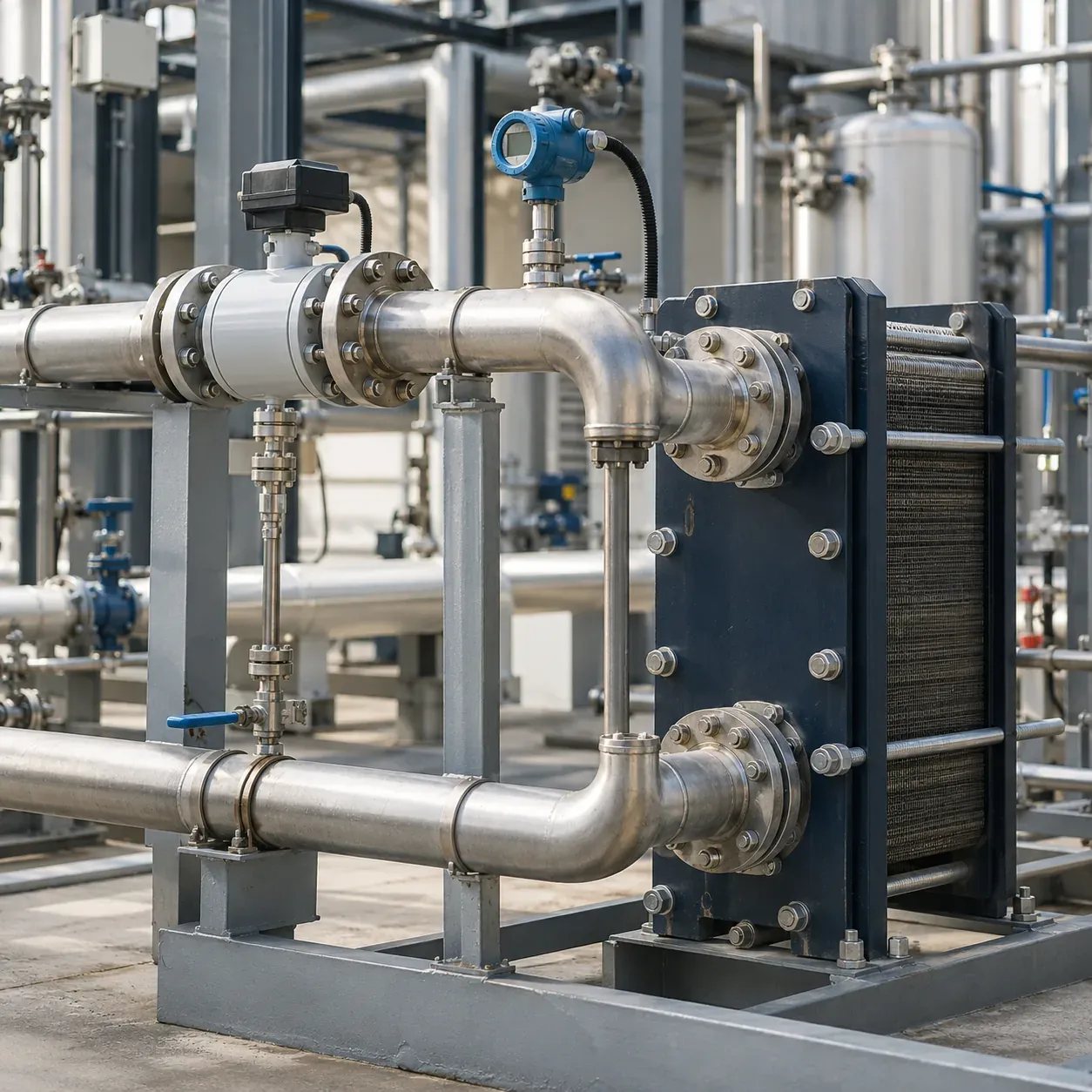

В теплообменник приходит более холодная жидкость. Температура на выходе ещё не успела измениться, поэтому обычный регулятор пока не увеличивает нагрев. Если изменение входной температуры уже измерено, эту информацию можно использовать до появления ошибки на выходе.
Разберём feedforward как дополнение к обратной связи: что измерять, как выбрать знак и почему задержки важнее красивой формулы. Каскадное управление и настройка ПИД по отдельности являются другими задачами. Здесь дополнительный канал получает именно измеренное возмущение, а не ошибку регулируемой величины.
Короткий ответ
Опережающее управление заранее изменяет воздействие по измеряемому возмущению, используя модель его влияния на процесс. Обратная связь остаётся нужна для ошибок модели и неизмеряемых воздействий. Проверяют знак, единицы, динамику измерения, доступный диапазон исполнительного устройства и качество входного сигнала. Неправильная задержка или слишком большой коэффициент могут усилить отклонение. Внедрение начинают с наблюдения и ограниченной проверки, сохраняя возможность контролируемого отключения дополнительного канала.
Чем полезно отдельное измерение
Обратная связь реагирует на уже возникшее отклонение. Для медленного объекта это надёжный принцип, но возмущение успевает распространиться до датчика регулируемой величины. Измерение входного расхода, температуры сырья или другой причинной переменной даёт дополнительную информацию о будущей нагрузке.
Не любая коррелирующая величина подходит для feedforward. Нужна понятная причинная связь и измерение, которое доступно достаточно рано. Если датчик расположен после регулируемой точки или имеет большую фильтрацию, его показание может приходить слишком поздно для опережения.
Качество измерения тоже важно. Ошибка датчика возмущения превращается в ложную команду исполнительному устройству. Если обратная связь вынуждена постоянно отменять эту команду, дополнительный канал не улучшает управление, а создаёт новую нагрузку на регулятор и механизм.
Для начала полезно записать возмущение вместе с основными трендами без включения компенсации. Это позволяет проверить время появления изменения, направление влияния и повторяемость связи. Совпадение двух кривых в одном эпизоде не доказывает устойчивую модель для всех режимов.
Простая модель теплового баланса
Для условного стационарного нагрева можно оценить требуемую мощность как Q = m·c·(Tзад − Tвх), где m является массовым расходом, c удельной теплоёмкостью. Это упрощённая модель без потерь, фазового перехода и динамики стенок. Она полезна для понимания знака и единиц, но не является готовым алгоритмом любого теплообменника.
Пусть условный поток составляет 0,5 кг/с, теплоёмкость принята 4 кДж/(кг·К), а требуемый нагрев 10 К. Получится 20 кВт. Если входная температура снизилась ещё на 2 К при том же расходе, расчётная добавка составит 4 кВт. Все числа здесь учебные и не описывают конкретную установку.
Далее физическую мощность нужно преобразовать в команду. Если клапан управляет паром, линейное правило «процент равен доле мощности» может не работать: расход зависит от давления и характеристики клапана. Между моделью тепловой нагрузки и физическим выходом требуется подтверждённое преобразование.
Единицы проверяют до коэффициентов. Расход в литрах в минуту нельзя подставлять как килограммы в секунду без преобразования и сведений о плотности. Ошибка масштаба часто даёт правдоподобный, но многократно завышенный сигнал, который потом пытаются исправить небольшим коэффициентом.
Как складывать компенсацию и ПИД
В распространённой структуре общая команда состоит из базового воздействия, добавки feedforward и корректировки обратной связи. Все слагаемые должны иметь совместимые единицы и одинаковый смысл направления. Только после суммирования применяются согласованные ограничения и исполнительная логика.
Обратная связь компенсирует потери, неточность модели и неизвестные возмущения. Поэтому полезно наблюдать её среднюю корректировку. Постоянная большая поправка может указывать на неверную базу или коэффициент feedforward, но сама по себе не доказывает неисправность ПИД.
Если дополнительный сигнал подключён после блока ПИД, необходимо проверить, как учитывается насыщение итогового выхода. Регулятор может считать своё воздействие допустимым, хотя сумма уже упёрлась в предел. Для защиты от накопления интеграла нужен механизм, соответствующий конкретной библиотеке и архитектуре.
При отключении feedforward нельзя просто обнулить значительную добавку без оценки перехода. Может потребоваться сопровождение базового сигнала или состояния регулятора, чтобы общая команда не прыгнула. Правила переключения задают отдельно и проверяют при нескольких рабочих нагрузках.
| Проверяемый элемент | Характерная ошибка | Способ проверки |
|---|---|---|
| Знак | Возмущение усиливается командой | Малое разрешённое изменение и модель |
| Единицы | Ошибка масштаба расхода или температуры | Размерность каждого множителя |
| Время | Компенсация приходит слишком рано или поздно | Синхронные тренды причинных сигналов |
| Ограничение | Сумма превышает физический диапазон | Контроль итогового воздействия |
| Качество данных | Обрыв датчика создаёт команду | Сценарий ухудшения качества |
| Переключение режима | Скачок при включении компенсации | Проверка сопровождения состояния |
Задержка может изменить результат
Возмущение проходит от места измерения до регулируемой точки за определённое время. Управляющее воздействие тоже имеет свой путь: вычисление, выход, движение клапана, транспорт теплоносителя и теплообмен. Для компенсации важна разница этих путей, а не только их отдельные значения.
Если воздействие действует быстрее, чем возмущение достигает объекта, может понадобиться согласованная задержка или динамическая коррекция. Если воздействие принципиально запаздывает сильнее, идеально отменить возмущение причинным алгоритмом невозможно. Тогда рассматривают другое место измерения или иную архитектуру.
Фильтр датчика добавляет задержку. Он уменьшает шум, но одновременно сокращает доступное время опережения. Поэтому сильное сглаживание входного расхода может убрать именно ту информацию, ради которой создавался feedforward. Выбирают компромисс по реальным спектру шума и динамике процесса.
Нельзя копировать задержку из одного режима на весь диапазон без проверки. Время транспортирования зависит от расхода, а исполнительный канал меняется с давлением и температурой. Если связь заметно нелинейна, нужна модель по режимам или ограниченная область применения простого компенсатора.
Недостоверное измерение и насыщение
Для входа возмущения определяют качество, допустимый диапазон и возраст. При потере связи последнее число не следует бесконечно считать действительным. Но мгновенное обнуление компенсации тоже может создать скачок, поэтому поведение при отказе задают как часть алгоритма.
Возможный вариант состоит в контролируемом переходе к одной обратной связи с подходящим сопровождением. Его применимость зависит от того, может ли ПИД самостоятельно удержать процесс и достаточно ли исполнительного ресурса. Если нет, нужен другой технологический режим, а не просто снятие дополнительного слагаемого.
Насыщение показывает физический предел. Если требуемая добавка нагрева превышает доступную мощность, дальнейшее увеличение коэффициента не улучшит температуру. На тренде нужно видеть расчётную потребность, ограниченную команду и время работы на пределе, чтобы отличать недостаток оборудования от настройки.
Аналогично проверяют нижнюю границу. Отрицательная требуемая мощность не означает, что обычный нагреватель умеет охлаждать. Для двустороннего воздействия нужна предусмотренная схема распределения, а для одностороннего канала отрицательная часть ограничивается с соответствующей обработкой состояния регулятора.
Порядок внедрения
Сначала подтверждают работоспособность базовой обратной связи в разрешённом диапазоне. Затем собирают данные о возмущении и строят простую модель с проверяемыми единицами и знаками. Если базовый контур уже неустойчив, добавление feedforward усложнит поиск причины.
Следующий этап выполняют в режиме расчёта без воздействия. Программа вычисляет предполагаемую добавку и записывает её на тренд, но не передаёт механизму. Это позволяет увидеть выбросы, неправильный масштаб, задержку и потребность за пределами доступной мощности без изменения процесса.
После этого допускают ограниченную компенсацию в согласованных условиях. Сравнивают отклонение, время восстановления, движение исполнительного устройства и работу на ограничениях. Сравнение должно учитывать сходство исходной нагрузки; два разных производственных режима не дают честной оценки улучшения.
Приёмка включает включение и отключение канала, потерю измерения, изменение задания и достижение предела. Для каждого случая задают ожидаемое поведение. Настройки и область применимости сохраняют вместе с моделью, чтобы следующая смена сырья или датчика не оставила компенсатор за пределами обоснованного режима.
Как проверить модель без активного эксперимента
Если вмешательство в процесс ограничено, можно начать с архивных данных штатных изменений. Выбирают эпизоды, где возмущение заметно менялось, а остальные существенные условия были достаточно стабильны. Это не заменяет полноценную идентификацию, но помогает отвергнуть явно неверный знак и оценить порядок задержек. В отчёте сохраняют ограничения такого наблюдения, особенно влияние действующей обратной связи.
Архив должен содержать синхронные сигналы. Если расход сохраняется раз в секунду, а температура раз в минуту, точную задержку в несколько секунд по этим данным не определить. Интерполяция сделает график гладким, но не создаст отсутствующую информацию. Для следующего наблюдения подбирают период регистрации по интересующей динамике.
Полезно сравнить несколько эпизодов при разных рабочих точках. Если один коэффициент хорошо описывает малый расход и плохо большой, модель может быть нелинейной. Возможные решения включают ограниченную область действия, расписание коэффициента или более физическое преобразование. Усложнение выбирают только после проверки качества исходного измерения.
Ограничение скорости дополнительной команды
Шумный датчик способен заставить клапан постоянно двигаться, даже когда регулируемая величина почти не меняется. Ограничитель скорости или фильтр на feedforward может уменьшить это движение, но добавляет собственную динамику. Его параметры включают в модель компенсации, иначе расчёт будет предполагать мгновенное воздействие, которого реально нет.
Если используется ограничение скорости, на тренде полезно сохранять исходную расчётную добавку и реально выданную. Разность показывает, насколько часто исполнительная логика изменяет замысел модели. Постоянное срабатывание ограничителя может означать слишком агрессивную компенсацию или неподходящий сигнал возмущения. В таком случае дополнительная настройка ПИД не решает исходную проблему.
Для проверки полезности задают измеримые критерии: допустимое максимальное отклонение, время восстановления, число значительных движений клапана и долю времени на пределе. Один критерий может улучшиться за счёт другого. Например, меньшая температурная ошибка с частыми рывками привода не всегда является приемлемым результатом для обслуживания.
Сравнение с базовым контуром проводят при близких условиях и одинаковых ограничениях. Если в одном опыте доступна полная мощность, а в другом действует ограничение, влияние feedforward будет смешано с физическим ресурсом. При отсутствии сопоставимых эпизодов честнее сохранить результат как предварительное наблюдение и определить дальнейший план проверки.
После смены сырья, теплоносителя или места датчика модель пересматривают. Даже если коэффициент формально не изменился, транспортная задержка и тепловой баланс могли стать другими. Сохранённая область применимости помогает понять, когда компенсатору ещё можно доверять, а когда нужно временно вернуться к подтверждённому режиму управления.
В эксплуатационном описании отдельно указывают признак включённого канала и причину его отключения. Оператор должен понимать, что система работает только по обратной связи из-за недостоверного входного расхода, а не из-за случайного сброса настройки. Это делает переходы предсказуемыми и облегчает поиск ошибок без вмешательства в коэффициенты.
Если измеряемое возмущение меняется быстрее исполнительного устройства, его высокочастотную часть невозможно полноценно компенсировать. Попытка повторить каждый скачок только увеличит движение механизма. Полезно заранее определить диапазон динамики, для которого модель имеет смысл, и проверить, что фильтрация не убирает нужную раннюю информацию. На этом основании выбирают ограниченную компенсацию, а не обещают одинаковый результат для любых изменений входа.
Дополнительно проверяют реакцию на зависшее правдоподобное измерение. Один контроль диапазона такого отказа не обнаружит. Если источник предоставляет метку времени или признак обновления, их включают в оценку качества. При отсутствии диагностики ограничение явно отражают в описании канала.
Вопросы при работе
Нужен ли feedforward каждому ПИД?
Нет. Он полезен, когда значимое возмущение можно измерить вовремя и достаточно точно описать его влияние. Для объекта с малой задержкой и хорошей обратной связью дополнительная сложность может не дать заметного результата.
Можно ли использовать ток двигателя как возмущение?
Только при подтверждённой причинной связи с нужным процессом и подходящем времени измерения. Ток может быть следствием уже произошедшего изменения, а не ранним признаком. Выбор сигнала проверяют данными и физикой оборудования.
Почему температура стала колебаться сильнее?
Проверяют знак, масштаб, задержку, фильтрацию и насыщение суммы. Возможно, компенсация действует в неверный момент или усиленно передаёт шум. Уменьшение коэффициентов ПИД без проверки дополнительного канала может скрыть причину.
Можно ли отказаться от обратной связи?
Модель не учитывает все изменения и неисправности. Для обычной задачи регулирования обратная связь нужна, чтобы исправлять остаточную ошибку. Применение только расчётного воздействия является отдельным проектным решением с собственными ограничениями.
