Когда прослеживаемость строят “поверх” существующих систем, часто получается две правды одновременно: одна в цехе, другая в учетке. Оператор сканирует партию, контроллер пишет событие, MES фиксирует выпуск, ERP закрывает документ - и в каждом контуре появляются свои номера, статусы и корректировки. Через месяц уже непонятно, какой серийник отгружен, какая партия ушла в переработку и где возникла ошибка.
Рабочая архитектура прослеживаемости в производстве держится на трех вещах: единая master data, строгие идентификаторы и идемпотентный обмен между слоями. Ниже - практический разбор, как связать поле, АСУ ТП, MES и ERP так, чтобы не размножать данные и не терять управляемость.
Короткий ответ
Если в компании нет “единого хозяина” справочников и правил идентификации, прослеживаемость ломается не на сканерах, а на синхронизации. Дублирование убирается, когда каждая система отвечает за свой слой данных: поле - за факт события, MES - за производственный контекст, ERP - за учетный контур, а ключевые идентификаторы и статусы согласованы централизованно.
Где обычно рождается дублирование
Типовой сценарий: в ERP заводят номенклатуру и партии, в MES параллельно появляются локальные коды, на линии оператор вручную вводит серийник “по привычке”, а интеграция “прикручена” скриптами без контроля повторов. В результате одно и то же изделие может получить два номера, а одна партия - несколько статусов в разных системах.
Признаки проблемы:
•одна сущность (партия, серийник, заказ) имеет разные ключи в соседних системах;
•бизнес-правила валидации отличаются между MES и ERP;
•при ретрае интеграции создается новый документ вместо обновления существующего;
•история изменения статусов хранится не полностью или без ссылок на первичное событие.
Master data: сначала договор, потом интеграция
Для прослеживаемости критично определить “систему-источник” для каждого класса справочных данных:
•номенклатура и спецификации;
•маршруты/операции;
•шаблоны маркировки;
•правила серийных и партийных идентификаторов;
•справочники оборудования и рабочих центров.
Чаще всего ERP выступает источником бизнес-объектов, MES - источником операционного контекста, а АСУ ТП и поле поставляют фактические события. Главное - не позволять каждому контуру самостоятельно “допридумывать” идентификаторы.
Идентификаторы партий и серийников: что нужно зафиксировать
Хорошая схема идентификации отвечает на четыре вопроса:
1.Где и кем генерируется идентификатор (ERP, MES или централизованный сервис).
2.Как гарантируется уникальность в пределах площадки и холдинга.
3.Как кодируется версия/ревизия изделия и упаковочной единицы.
4.Что делать при браке, перепаковке, разделении партии и смешении потоков.
Практика показывает: лучше хранить “человеческий” код маркировки отдельно от технического неизменяемого trace_id. Тогда печатный формат можно менять, а связь событий в истории не рвется.

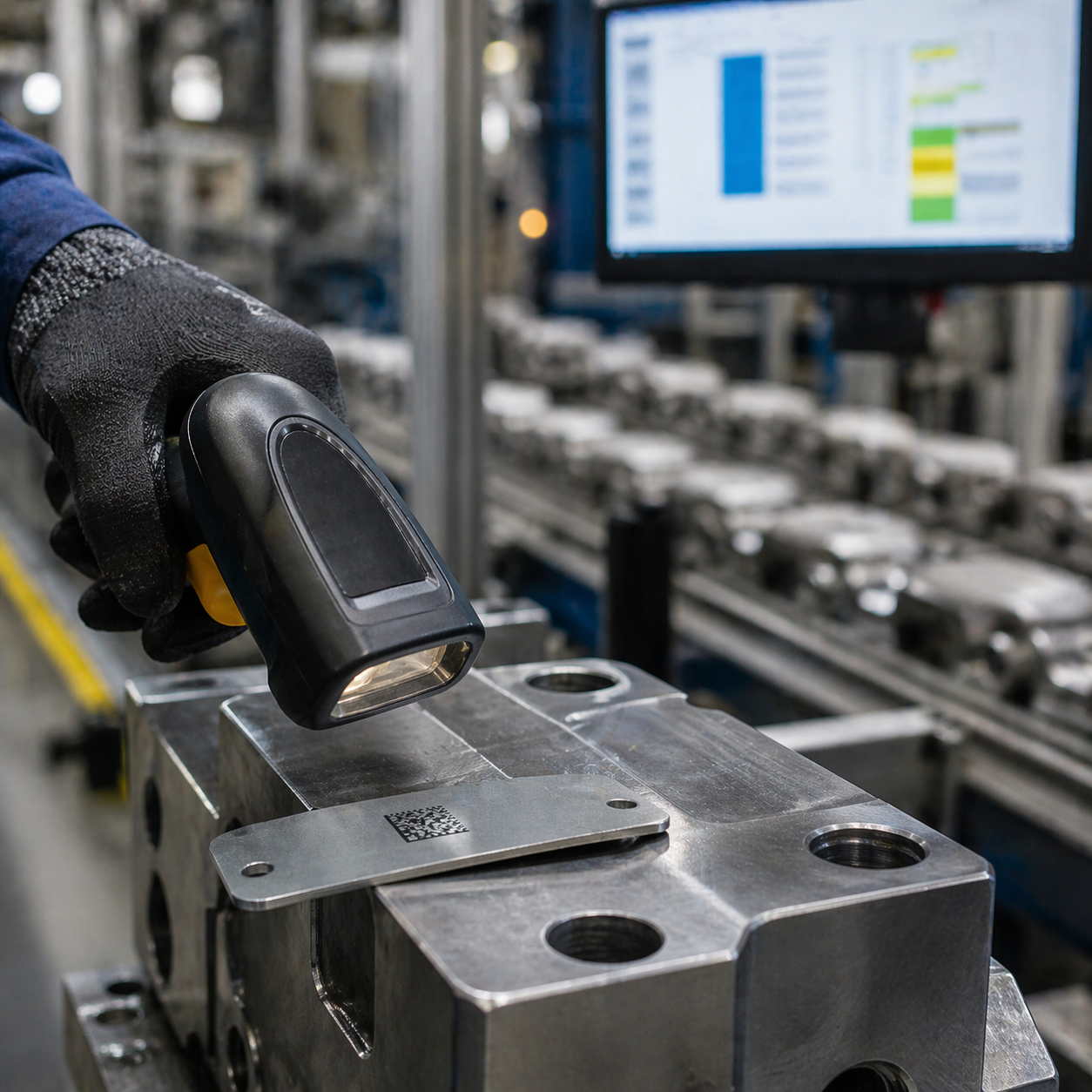

Сканирование на линии: точка истины - событие, а не экран
Ошибку часто делают здесь: доверяют финальному экрану HMI, но не фиксируют первичное событие в журнале с контекстом. Для надежной прослеживаемости каждое сканирование должно оставлять неизменяемую запись минимум с такими полями:
•event_id (уникальный идентификатор события);
•trace_id (серийник/партия);
•equipment_id и рабочая операция;
•timestamp и источник времени;
•результат валидации (ok/reject + причина).
Это событие потом поднимается в MES и ERP как первичный факт. Если событие не попало выше, его можно переотправить без потери контекста.
Ошибки синхронизации: почему “иногда задваивается”
В реальном производстве интеграция почти всегда асинхронная: сеть проседает, очередь задерживается, сервисы перезапускаются. Без идемпотентности ретрай создает дубль документа или повторно переводит операцию в следующий статус.
Типовые причины:
•отсутствует общий idempotency_key между системами;
•нет таблицы дедупликации для входящих событий;
•бизнес-операция не атомарна (часть записалась, часть - нет);
•обработчик подтверждает прием до фактической фиксации данных.
Идемпотентность как обязательное требование
Для потока прослеживаемости идемпотентность должна быть прописана как архитектурное правило:
•любое событие имеет стабильный ключ и версию;
•повторная доставка не меняет результат, если событие уже обработано;
•статусы переводятся по допустимому автомату состояний, а не “как пришло”;
•ошибки обработки возвращаются с диагностическим кодом и уходят в повтор по регламенту.
Проще всего это реализуется через журнал входящих сообщений + дедупликацию + явный state machine для статусов партии/изделия.
Пример потока данных: “скан -> АСУ ТП -> MES -> ERP” с точками контроля
Ниже базовый эталонный поток для участка упаковки:
Минимум три контрольные точки должны быть обязательными:
•до MES: валидность и уникальность первичного события;
•в MES: дедупликация + допустимый переход состояния;
•в ERP: учетный документ создан один раз и связан с исходным trace_id.
Операционный регламент: кто за что отвечает
Чтобы система не развалилась после запуска, разделите ответственность по ролям:
•производство/цех: дисциплина сканирования и реакция на reject;
•АСУ ТП: корректность событий, время, каналы доставки;
•MES-команда: маршруты, правила валидации, дедупликация;
•ERP-команда: учетные правила, закрытие документов, мастер-справочники;
•data owner: единая модель идентификаторов и изменения через MOC.
Без назначенного владельца master data “временные костыли” становятся постоянными.
Где уместен СТАБУР
В проектах с несколькими линиями и площадками важна повторяемость интеграционного шаблона. Платформенный подход, в том числе в реализации на базе решений СТАБУР, позволяет стандартизировать схему идентификаторов, точки контроля и логику идемпотентной обработки между АСУ ТП, MES и ERP.
Заключение
Прослеживаемость - это не “еще один экран со сканером”, а договор о данных между цехом и учеткой. Когда master data централизованы, идентификаторы однозначны, а обмен идемпотентен, цепочка “скан -> АСУ ТП -> MES -> ERP” работает предсказуемо и без дублей. Тогда расследования упрощаются, аудит проходит спокойнее, а производственные решения принимаются на одной версии правды.
FAQ
Где лучше генерировать серийник: в MES или ERP?
Зависит от модели бизнеса, но правило одно: источник должен быть один, а остальные контуры только использовать этот идентификатор.
Можно ли обойтись без отдельного trace_id?
Можно, но это риск. Отдельный неизменяемый технический ключ повышает устойчивость к смене форматов этикеток.
Что делать, если MES и ERP расходятся по статусам партии?
Нужен регламент reconciliation: сверка по ключам, очередь коррекции и запрет ручных “тихих” правок без аудита.
Как быстро проверить, есть ли проблема с идемпотентностью?
Запустите контролируемый ретрай одних и тех же событий: результат должен оставаться тем же, без новых документов и статусов.
Нужен ли отдельный журнал для сканирования?
Да, если хотите доказуемую историю. Экран HMI не заменяет неизменяемый журнал событий.
