Экран кабеля датчика часто воспринимают как волшебную оплетку: есть экран - значит помех не будет. На схеме он выглядит аккуратно, в спецификации кабель называется экранированным, монтажник вроде бы “куда-то посадил экран”, и все спокойно до первого пуска частотника, до первой длинной трассы рядом с силовой линией или до странного шума на аналоговом входе.
На практике экран помогает только тогда, когда у него есть понятная роль и короткий путь для помехи. Если экран подключен случайно, обрезан у ввода, вытянут длинным хвостом до дальнего винта, посажен на сигнальный общий или стал единственным проводником между шкафом и полем, он может не защищать сигнал, а сам приносить проблему в измерительную цепь.
Эта статья не учебник по ЭМС и не спор стандартами. Общую монтажную логику мы уже разбирали в материале про экраны кабелей и ЭМС в шкафу АСУ ТП. Здесь угол уже: есть конкретный датчик, аналоговая линия, шкаф, частотники рядом и вопрос на объекте - экран помогает или стал частью неисправности?
Что экран должен делать
Экран нужен не для красоты и не для того, чтобы “сигнал стал сильнее”. Его задача - принять на себя часть электрических помех и дать им путь, по которому они уйдут не через жилы датчика, не через аналоговый вход ПЛК и не через сигнальный общий.
На датчиковых линиях это особенно важно. У датчика может быть слабый аналоговый сигнал 4-20 мА, 0-10 В, температурный вход, импульсный выход, интерфейс связи или питание с обратным сигналом. Рядом в шкафу живут частотники, контакторы, импульсные блоки питания, силовые кабели, реле, иногда сварочные аппараты и длинные металлические конструкции. Всё это создает электрическую среду, в которой “просто кабель” превращается в антенну.
Хорошо подключенный экран снижает влияние этой среды. Плохо подключенный - добавляет новый путь для токов и новую неопределенность. Поэтому вопрос “экран есть?” почти бесполезен. Нужен другой вопрос: где он зажат, с какой стороны, через что связан с PE/FE, как проходит трасса и не заставили ли его работать вместо нормального проводника.
Один конец или оба: не по привычке, а по проекту
Самый частый спор на объекте звучит так: “экран надо заземлять с одной стороны или с двух?” Ответ “всегда с одной” такой же опасный, как “всегда с двух”. В нормальном проекте решение зависит от типа сигнала, длины линии, помеховой обстановки, уравнивания потенциалов между шкафом и полем, требований производителя датчика и входного модуля.
Для многих коротких промышленных линий внутри одной установки экран подключают так, чтобы он имел эффективный путь для высокочастотных помех. Если шкаф, датчик и металлическая конструкция находятся в одной системе уравнивания потенциалов, подключение экрана с двух сторон может работать лучше, чем “один конец на всякий случай”.
Но если датчик стоит далеко, между шкафом и полем есть разность потенциалов, трасса идет между зданиями или рядом с тяжелым силовым оборудованием, экран может начать проводить токи, которые к сигналу отношения не имеют. Тогда аналоговый вход внезапно “плывет”, а команда видит на HMI не процесс, а жизнь чужих токов по экрану.
Поэтому правильная формулировка не “как принято у нас”, а “как указано в проекте и документации оборудования”. Если проекта нет, решение должен принимать не монтажник на лестнице, а инженер, который понимает трассу, заземление, тип входа и последствия.
Экран, FE и PE: почему нельзя сажать куда ближе
В шкафу рядом могут быть PE, FE, шина экранов, корпус, DIN-рейка, минус 24 В и сигнальный общий. Для усталого человека на объекте всё это иногда выглядит как “земля”. Но для аналогового сигнала это разные вещи.
PE отвечает за защиту. FE и шина экранов помогают электронике работать устойчиво. Сигнальный общий участвует в измерении. Экран кабеля - оболочка для отвода помех. Эти элементы могут быть связаны между собой, но связь должна быть осознанной, короткой и отраженной в схеме. Если экран датчика посадили на минус питания “потому что рядом”, по этому минусу может пойти наведенный ток. Если экран повесили на случайный болт двери, контакт может быть непредсказуемым. Если шину экранов связали с PE длинной тонкой перемычкой, на высоких частотах эта перемычка уже не выглядит хорошим путем.
Более подробно границу между защитным и функциональным заземлением мы разбирали в статье про FE и PE в шкафу АСУ ТП. Для экранов датчиков главный вывод простой: экран не должен становиться случайным продолжением PE, минуса питания или сигнального общего. У него своя работа.
Почему аналоговый сигнал начинает шуметь
Когда аналоговый вход скачет, часто виноват не сам датчик. Виновата цепочка: датчик, кабель, экран, клеммы, питание, трасса, входной модуль и заземление. В предыдущей статье мы отдельно разбирали ситуацию, когда аналоговый сигнал шумит и неясно, нужен фильтр в ПЛК или ремонт шкафа. Экран кабеля - один из первых пунктов в такой диагностике.
Если экран не подключен, кабель сильнее ловит наводки. Если экран подключен плохо, он может ловить помеху и не уводить ее. Если экран подключен “лишним” путем, по нему могут течь токи между разными точками заземления. Если силовой и сигнальный кабели идут вместе, экрану приходится компенсировать то, что должна была решить трассировка.
Типовой признак - шум появляется не всегда. При выключенном приводе всё ровно, при работе частотника сигнал начинает дрожать. После перекладки кабеля стало хуже. После замены датчика ничего не изменилось. При открытии коробки или касании кабеля тренд дергается. На соседнем канале такой же датчик работает спокойно. Это не повод сразу увеличивать фильтр. Это повод посмотреть физику линии.
Частотник рядом: экран не заменяет разнесение
Частотник - сильный источник помех, особенно его выходной кабель к двигателю. Если рядом с ним проложить кабель датчика и надеяться только на экран, можно получить красивую, но нестабильную систему. Экран снижает влияние, но не отменяет разнесение силовых и сигнальных трасс.
Правильная картина скучная, зато рабочая: силовые кабели идут отдельно, сигнальные отдельно, пересечения по возможности под прямым углом, вводы в шкаф организованы так, чтобы экран был зажат рядом с точкой входа, а не тащился голой оплеткой через половину шкафа. Если кабель датчика идет в одном металлорукаве с силовой цепью, сам факт металлорукава еще не спасает. Металлорукав может помогать механически и частично экранировать, но он не превращает плохую трассу в хорошую, особенно если его заземление и контактность неизвестны.
Частая ошибка - “раз силовой кабель в экране, а датчик тоже в экране, можно рядом”. Нельзя мыслить так автоматически. Две экранированные линии рядом с мощным приводом всё равно требуют проверки трассы, зажимов, уравнивания потенциалов и рекомендаций производителя.
Клемма экрана: маленькая деталь, большой эффект

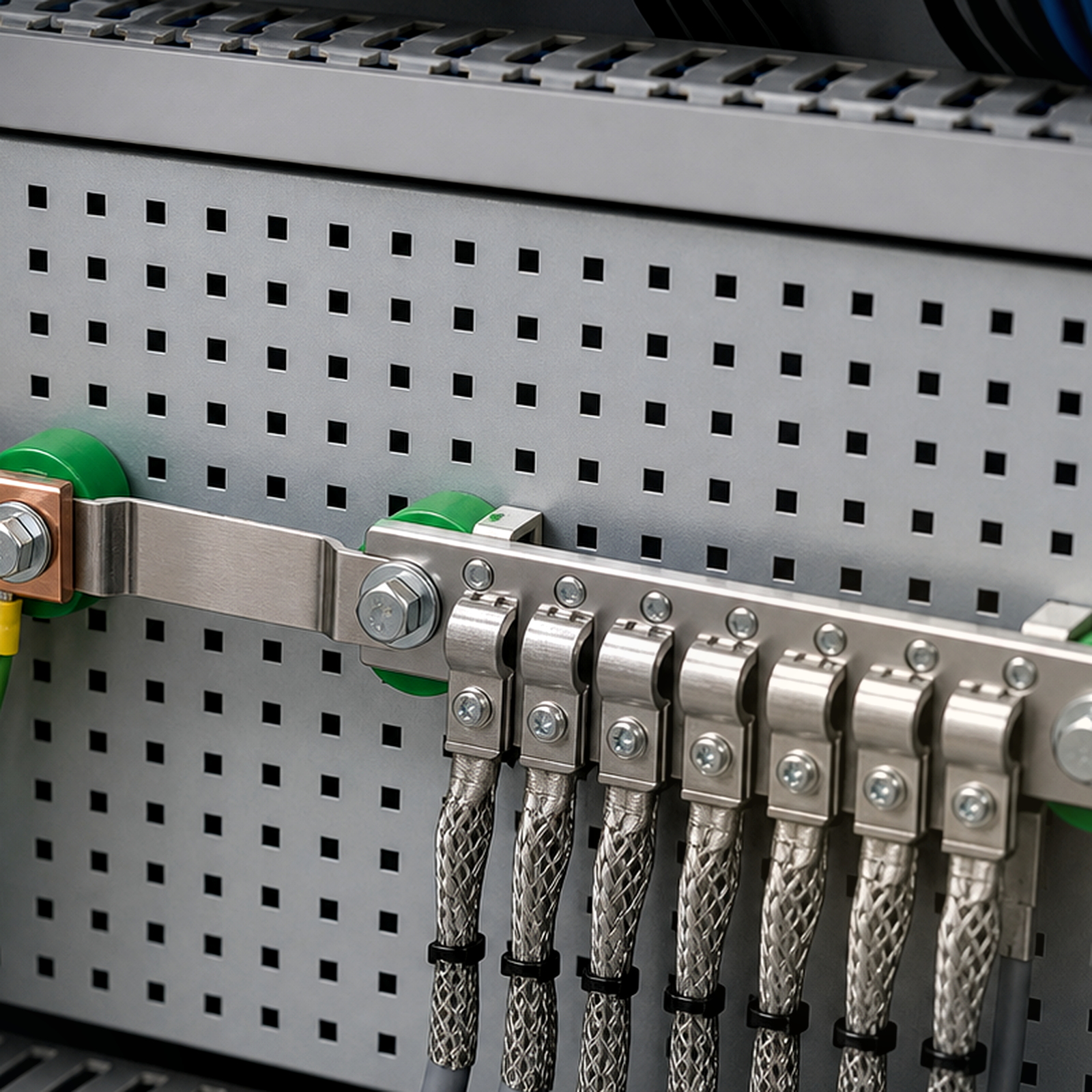

В хорошем шкафу экран не заканчивается тонкой скруткой, припаянной к случайному проводку. Он зажимается как экран: через EMC-зажим, клемму экрана, специальную шину или другой предусмотренный проектом узел. Чем короче путь от оплетки к шине, тем лучше экран работает на высокочастотных помехах.
Длинный “хвост” экрана - типовая проблема. Кабель ввели в шкаф, сняли внешнюю оболочку, оплетку скрутили в проводок и протянули к клемме. Внешне вроде подключено. Но с точки зрения помех это уже не экран, а дополнительный проводник с индуктивностью. На высоких частотах он работает плохо.
Другой вариант - экран обрезали “чтобы не мешал”. Сигнал может работать на спокойном объекте, но рядом с частотником, длинной трассой или импульсным блоком питания начнутся вопросы. Потом команда будет спорить о фильтре, датчике и ПЛК, хотя причина лежит прямо у ввода кабеля.
Металлорукав и лоток: помогают, но не заменяют экран
Металлорукав часто воспринимают как дополнительную защиту, и иногда он действительно полезен: механически защищает кабель, снижает часть внешних воздействий, помогает аккуратно провести трассу. Но металлорукав не является автоматической заменой экрану кабеля датчика.
Если металлорукав не имеет надежного контакта с корпусом, собран через окрашенные детали, прерывается пластиковыми участками или соединен “как получилось”, его экранирующая роль становится случайной. Если внутри металлорукава вместе идут силовые и аналоговые цепи, он может удерживать весь набор помех рядом с датчиковым кабелем. Если по нему еще и пытаются обеспечить уравнивание потенциалов, задача становится совсем другой.
Поэтому металлорукав стоит воспринимать как часть трассы, а не как магическую оболочку. Кабель датчика всё равно должен быть подходящего типа, экран должен быть подключен по проекту, а силовые и сигнальные линии должны быть разведены настолько, насколько это возможно на объекте.
Типовые ошибки монтажа
Самые неприятные ошибки с экраном не выглядят как авария. Система запускается, значения есть, SCADA получает данные, оператор видит цифру. А потом начинается “иногда”: иногда шумит, иногда плавает, иногда авария при пуске двигателя, иногда после дождя, иногда после ремонта.
Часто встречаются такие ситуации: экран обрезан у шкафа; экран заведен в шкаф, но не зажат; оплетка снята слишком далеко; экран подключен к минусу 24 В; экран использован как сигнальная жила; экран подключен в нескольких случайных точках; кабель датчика лежит рядом с выходом частотника; клемма экрана есть, но шина экрана не имеет нормальной связи с опорной точкой; полевая коробка набрала влагу, и экран стал частью непонятной проводящей среды.
Особенно опасны “временные” решения. На пуске кто-то перебросил экран, потому что так стало меньше шуметь. В схему не внесли. Через год другой инженер меняет датчик, возвращает “как должно быть” по старой схеме, и проблема появляется снова. Или наоборот: временное решение остается навсегда, но никто уже не знает, почему оно там.
Чек-лист: 8 проверок экрана кабеля датчика на объекте
1.Проверьте, где экран физически зажат в шкафу.
Он должен приходить на шину экрана, EMC-зажим или клемму, предусмотренную проектом. Если оплетка скручена в длинный хвост и уходит на дальний винт, это слабое место.
2.Сравните подключение экрана со схемой и документацией датчика/модуля.
Не достаточно фразы “у нас всегда так делают”. Для конкретного входа может быть своя рекомендация: шина экрана, корпус, FE, специальная клемма или другое решение.
3.Посмотрите, не используется ли экран как рабочий проводник.
Экран не должен быть единственным общим проводом, минусом питания или сигнальной жилой, если это прямо не предусмотрено конструкцией конкретного кабеля и прибора.
4.Оцените длину неэкранированного участка.
Чем больше “голых” жил после снятия оплетки, тем хуже защита у самого входа в шкаф. Особенно это критично рядом с частотниками, контакторами и импульсными блоками питания.
5.Проверьте трассу кабеля датчика.
Если кабель долго идет параллельно силовому кабелю, выходу частотника или пучку коммутационных цепей, экран может не спасти. Разнесение трасс - не украшение, а первая линия защиты.
6.Проверьте полевую сторону: коробку, металлорукав, ввод и влагу.
Влажная коробка, окисленные клеммы и случайный контакт экрана с корпусом могут давать плавающие симптомы, особенно на аналоговых линиях.
7.Проверьте связь шины экранов с PE/FE.
Связь должна быть короткой, понятной и документированной. Несколько случайных перемычек по шкафу могут создать петли и новые пути для токов.
8.Сопоставьте изменения сигнала с работой оборудования.
Если шум появляется при пуске частотника, включении контактора, работе насоса или перекладке кабеля, не начинайте с фильтра в ПЛК. Сначала проверьте экран, трассу, клеммы и заземление.
Как фиксировать результат
Проверка экрана должна оставлять след. Не обязательно писать диссертацию, но в рабочей документации должно быть видно: какой кабель проверяли, где зажат экран, с какой стороны он подключен, что изменили, какой тренд был до и после, кто согласовал решение.
Особенно важно фиксировать отступления от исходной схемы. Если на объекте приняли решение подключить экран иначе, потому что изменилась трасса или обнаружилась помеха, это нужно внести в as-built. Иначе через полгода кто-то “исправит” монтаж по старой схеме и вернет старую проблему.
Хорошая практика - фотографировать ввод кабеля, клемму экрана и полевую коробку. Фото часто полезнее длинного описания: сразу видно, есть ли зажим, насколько длинный хвост, не смешаны ли силовые и сигнальные линии, не набрала ли коробка влагу.
Итог
Экран кабеля датчика помогает, когда он включен в понятную систему: правильный кабель, короткий зажим оплетки, нормальная шина экрана, осознанная связь с FE/PE, разнесение силовых и сигнальных трасс, сухие коробки и актуальная схема. Тогда экран отводит помехи туда, куда нужно, и аналоговый сигнал живет спокойно.
Но экран становится источником проблемы, когда его подключают “куда ближе”, используют как рабочий проводник, обрезают, заводят длинным хвостом, сажают на минус питания, прячут в металлорукав вместе с силой или оставляют без документации. В такой ситуации он уже не защита, а еще один неизвестный элемент в цепи.
Поэтому при шуме датчика не начинайте с вопроса “добавить фильтр или заменить датчик”. Начните с более земного: где экран, как он зажат, куда он подключен и что происходит рядом с кабелем. Часто именно там находится причина, которую не видно на HMI.
