Двухпроводной датчик и ложное срабатывание входа
Почему двухпроводной дискретный датчик оставляет вход включённым: остаточный ток, пороги DI, падение напряжения и расчёт совместимости.

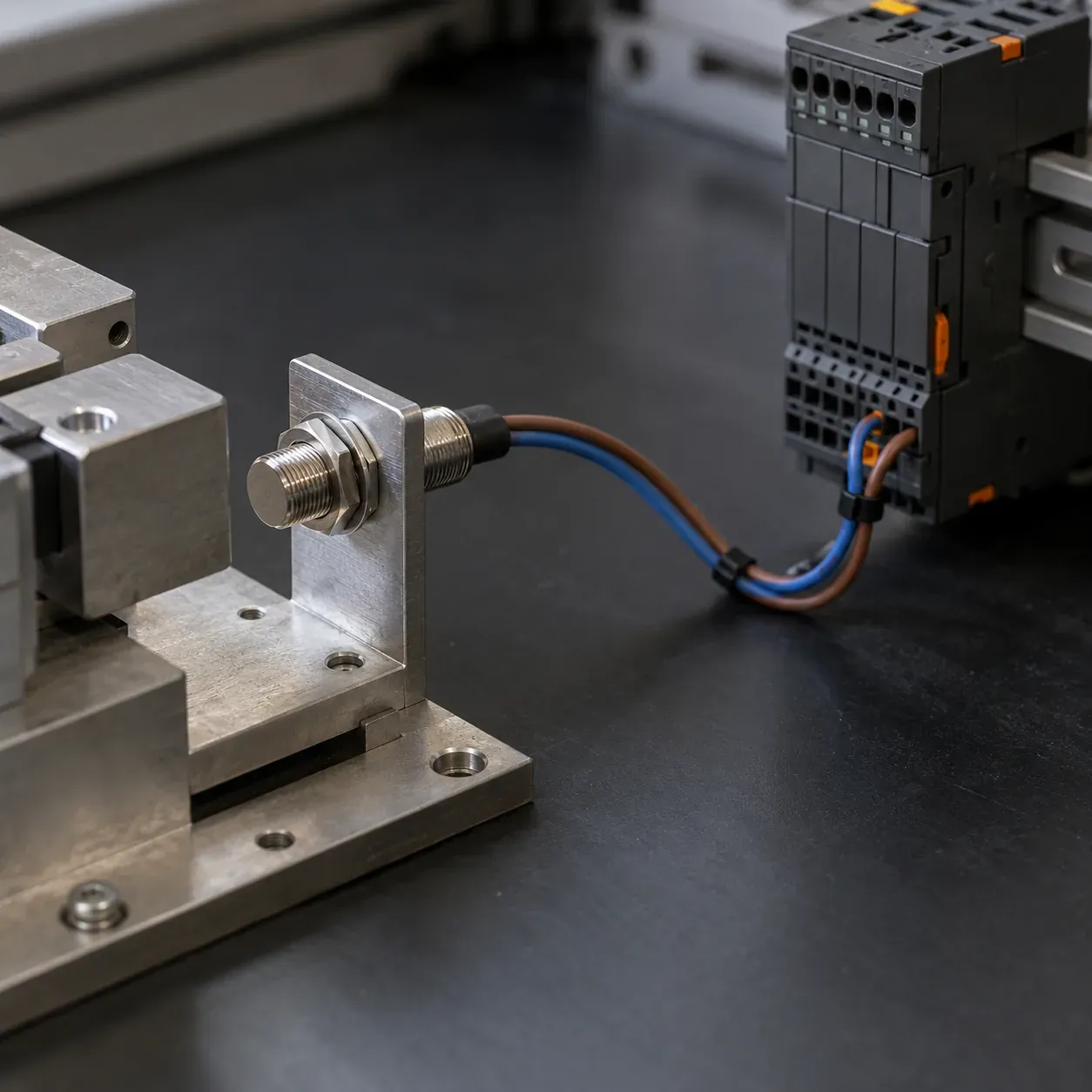

Металла перед датчиком нет, его индикатор погас, а дискретный вход контроллера продолжает показывать единицу. После замены датчика на обычный контакт сигнал становится нормальным. Такая картина возможна без неисправности программы: двухпроводный электронный датчик и входной модуль могут оказаться несовместимыми по электрическим характеристикам.
Разберём остаточный ток, падение напряжения и проверку пары «датчик - вход». Речь о дискретном двухпроводном устройстве, включённом последовательно с нагрузкой. Двухпроводные преобразователи 4–20 мА имеют другую модель работы и сюда не относятся.
Короткий ответ
Двухпроводному электронному датчику нужно питание даже в выключенном состоянии, поэтому через его нагрузку может проходить остаточный ток. Если этот ток или создаваемое им напряжение превышает гарантированную область выключения DI, вход не обязан показывать ноль. Во включённом состоянии датчик оставляет на себе часть напряжения, и её тоже нужно учитывать. Совместимость проверяют по предельным характеристикам обоих устройств, а затем измеряют на реальной схеме. Универсального резистора, подходящего ко всем датчикам и входам, нет.
Почему электронный выключатель отличается от контакта
Сухой контакт в простейшей модели либо разрывает цепь, либо соединяет её с небольшим сопротивлением. Электронный датчик должен одновременно определять наличие объекта, питать собственную схему и передавать состояние по тем же двум проводам. Поэтому состояния «выключен» и «включён» описываются диапазонами тока и напряжения, а не идеальными обрывом и коротким замыканием.
В выключенном состоянии через вход течёт ток питания электроники датчика. В паспорте он может называться током утечки или остаточным током. Его верхняя граница зависит от исполнения и условий, поэтому значение соседней модели применять нельзя. Светодиод на корпусе сообщает о состоянии чувствительного элемента, но не измеряет ток через вход ПЛК.
Во включённом состоянии полупроводниковый ключ проводит ток, однако напряжение на нём не становится нулевым. В документации указывают остаточное падение напряжения, минимальную нагрузку и допустимый ток. Если вход потребляет слишком мало, датчик может работать вне гарантированного режима даже при подходящем напряжении питания.
Положение NO или NC задаёт связь обнаружения объекта с состоянием выхода. Оно не отменяет остаточный ток и не превращает электронную цепь в механический контакт. При диагностике полезно сначала отделить физическое состояние объекта, состояние выхода и логическое значение в программе: это три разных наблюдения.
Сопоставление характеристик без догадок
Для входа нужны гарантированные области включения и выключения. Между ними может существовать неопределённая область, где производитель не обещает конкретного состояния. Сравнивать остаточное напряжение только с порогом включения недостаточно: для уверенного нуля нужна именно область гарантированного выключения.
Если документация задаёт требования по току, их учитывают вместе с напряжением. Входная цепь содержит не только резистор, но и защиту, оптическую развязку либо другой приёмник. Поэтому оценка через одно эквивалентное сопротивление годится для предварительного расчёта, а не заменяет паспортные границы.
| Проверяемое состояние | Датчик | Вход ПЛК | Условие совместимости |
|---|---|---|---|
| Выход выключен | Максимальный остаточный ток | Гарантированная область нуля | Вход остаётся в этой области |
| Выход включён | Максимальное падение напряжения | Минимальные условия единицы | Есть запас при худшем питании |
| Малая нагрузка | Минимальный рабочий ток | Реальное потребление DI | Датчик сохраняет штатный режим |
| Длительная работа | Допустимый ток и температура | Нагрузка входа и дополнительных цепей | Нет превышения пределов |
| Замена | Точное исполнение, NO/NC, AC/DC | Схема общего провода | Сохраняется вся электрическая модель |
Предельные величины проверяют при тех условиях, для которых они нормированы. Нельзя одновременно взять типовое падение напряжения при комнатной температуре и считать результат гарантией для верхней рабочей температуры шкафа. Если в документации есть только типовые кривые, это основание запросить уточнение или выбрать сочетание с явными условиями совместимости.
Проверяют и питание: блок может выдавать номинальные 24 В на холостом ходу, но на удалённом датчике при включении соседних нагрузок напряжение будет другим. Запас на датчике, линии и DI нужно считать в одной цепи, а не сравнивать три независимых номинала.
Условный пример расчёта
Пусть для предварительной оценки вход заменён сопротивлением 10 кОм, а максимальный остаточный ток датчика принят равным 0,8 мА. Это учебные числа, не характеристики конкретного оборудования. Произведение тока на сопротивление даёт 8 В. Если гарантированный ноль выбранного входа заканчивается ниже этого уровня, совместимость не доказана.
Это ещё не означает, что на стенде обязательно получится ровно 8 В. Реальная вольт-амперная характеристика входа нелинейна, а датчик меняет режим с напряжением на своих выводах. Расчёт показывает риск и подсказывает, какие данные надо получить; окончательное заключение требует паспортной схемы или измерения с учётом всех ограничений.
Теперь проверим единицу. Допустим, минимальное напряжение на начале цепи составляет 21 В, максимальное падение на датчике равно 5 В, а на линии теряется 1 В. Входу остаётся 15 В. Если для его гарантированного включения требуется больше, замена фильтра или инверсия переменной ситуацию не исправят.
В обоих состояниях нужен запас. Система, работающая ровно на паспортной границе при одном измерении, чувствительна к температуре, разбросу устройств и падению питания. В протоколе стоит фиксировать рассчитанный запас и исходные условия, чтобы последующая замена не превратилась в подбор «такого же по цвету» датчика.
Как измерять подозрительную цепь
Сначала сверяют схему подключения с документацией обоих устройств. Назначение проводов, допустимость постоянного или переменного питания и полярность определяют по точному артикулу. Отдельно проверяют, к какому общему выводу относится канал DI: соседняя группа модуля может иметь другой общий контакт.
Затем измеряют напряжение на входе относительно его собственного общего вывода при двух устойчивых состояниях датчика. Измерение между сигнальным проводом и случайной точкой корпуса может дать красивое, но бесполезное число. Условия нагрузки и состояние остальных подключений при этом должны оставаться известными.
Высокоомный мультиметр практически не нагружает цепь. Он способен показать напряжение, которое резко уменьшится под реальной нагрузкой, поэтому само наличие напряжения не равно способности включить DI. Но подключать случайную контрольную лампу тоже нельзя: она меняет режим датчика, а её ток может оказаться недопустимым.
Для измерения тока цепь разрывают только по согласованной процедуре и применяют соответствующий вход прибора. Попытка измерить напряжение параллельно цепи при щупе, оставленном в токовом гнезде мультиметра, создаёт риск короткого замыкания. На работающем оборудовании сначала определяют последствия исчезновения сигнала, а не начинают с отключения клеммы.
Полезно сопоставить четыре записи: объект отсутствует или присутствует, индикатор датчика, напряжение на DI, физическое состояние канала в диагностике модуля. Если физический DI уже правильный, а программа показывает другое, дальнейший поиск переходит к адресации и логике. Пока электрическое состояние нестабильно, программное расследование преждевременно.
Почему дополнительный резистор требует проекта
Параллельная входу нагрузка иногда позволяет отвести остаточный ток и снизить напряжение выключенного состояния. Однако она одновременно увеличивает ток включённого датчика и рассеивает тепло. Поэтому совет «поставить резистор на несколько килоом» без исходных данных непригоден для рабочего проекта.
В упрощённой модели сопротивление выбирают так, чтобы при максимальном остаточном токе напряжение оставалось в области нуля. После этого проверяют ток при максимальном напряжении питания и мощность по выражению P = U²/R. Полученную мощность нельзя приравнивать к маркировке компонента без температурного снижения допустимой нагрузки и требований монтажа.
Проверяется и аварийный режим. Обрыв дополнительного резистора возвращает исходную проблему, а его замыкание меняет нагрузку цепи. Если ложная единица способна запустить механизм, требуется оценка функции управления целиком; обычный DI с подобранной нагрузкой сам по себе не становится каналом функциональной безопасности.
Часто более ясное решение состоит в выборе совместимого входа, другого исполнения датчика либо согласующего устройства с документированными характеристиками. Согласователь добавляет питание, задержку и собственные отказы, зато его назначение можно отразить в схеме и спецификации. Решение сравнивают по всей системе, включая обслуживание и наличие запасных частей.
Проверка после замены оборудования
Для замены составляют краткую карточку совместимости: артикул датчика, тип выхода, минимальная нагрузка, остаточный ток, падение напряжения, модуль и группа DI. Отдельно указывают допустимые условия питания. Такая карточка полезнее записи «двухпроводной, 24 В», которая не описывает электрическое поведение.
На стенде проверяют оба устойчивых состояния и переходы между ними. Затем повторяют измерения при разрешённых крайних значениях питания и характерной температуре либо используют подтверждённые расчётные пределы. Испытание не должно выводить устройства за паспортные ограничения ради поиска точки отказа.
Переходные процессы оценивают отдельно от постоянного остаточного тока. Если ложная единица возникает только рядом с коммутацией катушки, возможны помеха или смещение общего провода. Если вход устойчиво включён при неподвижном объекте и спокойной сети, вероятнее статическая несовместимость. Эти случаи требуют разных исправлений.
После устранения причины проверяют реакцию программы на нормальные переключения, потерю питания датчика и предусмотренный обрыв линии. В протоколе записывают, какие состояния действительно различимы. Два провода без специальной диагностики не гарантируют распознавание всех неисправностей, даже если обычное переключение работает безупречно.
Как отличить статическую проблему от переходной
Наблюдение за длительностью ложного состояния помогает выбрать следующий шаг. Если единица сохраняется сколько угодно долго при неподвижном объекте, проверяют постоянный ток и пороги. Если появляется короткий импульс, связанный с включением соседней нагрузки, дополнительно исследуют переходные процессы. Запись только итогового бита с редким периодом может скрыть это различие: несколько кратких импульсов будут выглядеть как случайное устойчивое включение.
Иногда состояние меняется после подключения измерительного прибора. Это признак того, что сам прибор заметно изменил нагрузку либо опорный потенциал. Результат нельзя трактовать как самопроизвольное восстановление датчика. Нужно записать схему измерения и входные характеристики прибора, а затем повторить оценку без него. Для высокоомных входов даже дополнительная цепь контроля способна стать значимым элементом схемы.
При использовании согласующего устройства проверяют его собственный порог и задержку. Согласователь может корректно воспринимать остаточный ток, но добавлять время, недопустимое для короткого события. Кроме того, его выход должен подходить DI контроллера. Полезно рассматривать две отдельные пары совместимости: датчик со входом согласователя и выход согласователя с модулем ПЛК.
Что включить в карточку запасной части
Карточка должна содержать не только артикул и резьбу корпуса, но и рабочее расстояние, электрическое исполнение и нагрузочные ограничения. Геометрически подходящий датчик может иметь другую логику NO/NC, иной ток выключенного состояния или другой допустимый диапазон питания. Замена по одному каталожному параметру оставляет остальные свойства непроверенными.
Для разрешённого аналога полезно хранить краткое основание допуска: какие паспортные границы сопоставлены, какой вход используется и какой режим проверен. Тогда дежурная смена получает конкретное решение, а не устную рекомендацию. Если модуль DI позже заменили другим исполнением, допуск пересматривают, потому что совместимость относится к паре устройств.
После ремонта проверяют не только исчезновение ложной единицы, но и устойчивое появление настоящей. Дополнительная нагрузка, которая помогла получить ноль, могла уменьшить запас по включённому состоянию или перегрузить датчик. Полный результат должен покрывать оба направления переключения и предусмотренные условия питания.
Вопросы при работе
Поможет ли увеличить программный фильтр входа?
При постоянном остаточном токе фильтр только задержит принятие устойчивой единицы. Он полезен против кратких импульсов, когда их длительность и допустимая задержка известны. Электрическую несовместимость фильтрацией не устраняют, иначе дефект останется скрытым до смены условий.
Почему один экземпляр датчика работает, а другой такой же нет?
Типовые значения двух исправных экземпляров могут различаться в пределах допуска. Работа на границе порога превращает допустимый разброс в видимую неисправность. Нужно сравнить максимальные и минимальные характеристики пары, а также проверить, действительно ли совпадают все символы артикула и схема выхода.
Можно ли инвертировать вход в программе?
Инверсия меняет смысл уже принятого логического состояния. Она не создаёт гарантированного нуля, не снижает ток утечки и не восстанавливает запас по напряжению. Её применяют для согласования NO/NC с логикой процесса после того, как электрические уровни стали корректными.
Обязательно ли заменять все двухпроводные датчики?
Нет, сама двухпроводная схема не является дефектом. Нужно подтвердить совместимость конкретной пары устройств и условий работы. Если это сделано, применение допустимо; если характеристик недостаточно, проблему решают выбором оборудования или согласующей цепи с понятными пределами.
