Датчики PNP и NPN на дискретном входе ПЛК
Как согласовать датчик PNP или NPN с дискретным входом ПЛК: токовый путь, общий провод, пороги, отличие NO/NC и проверка перед заменой.

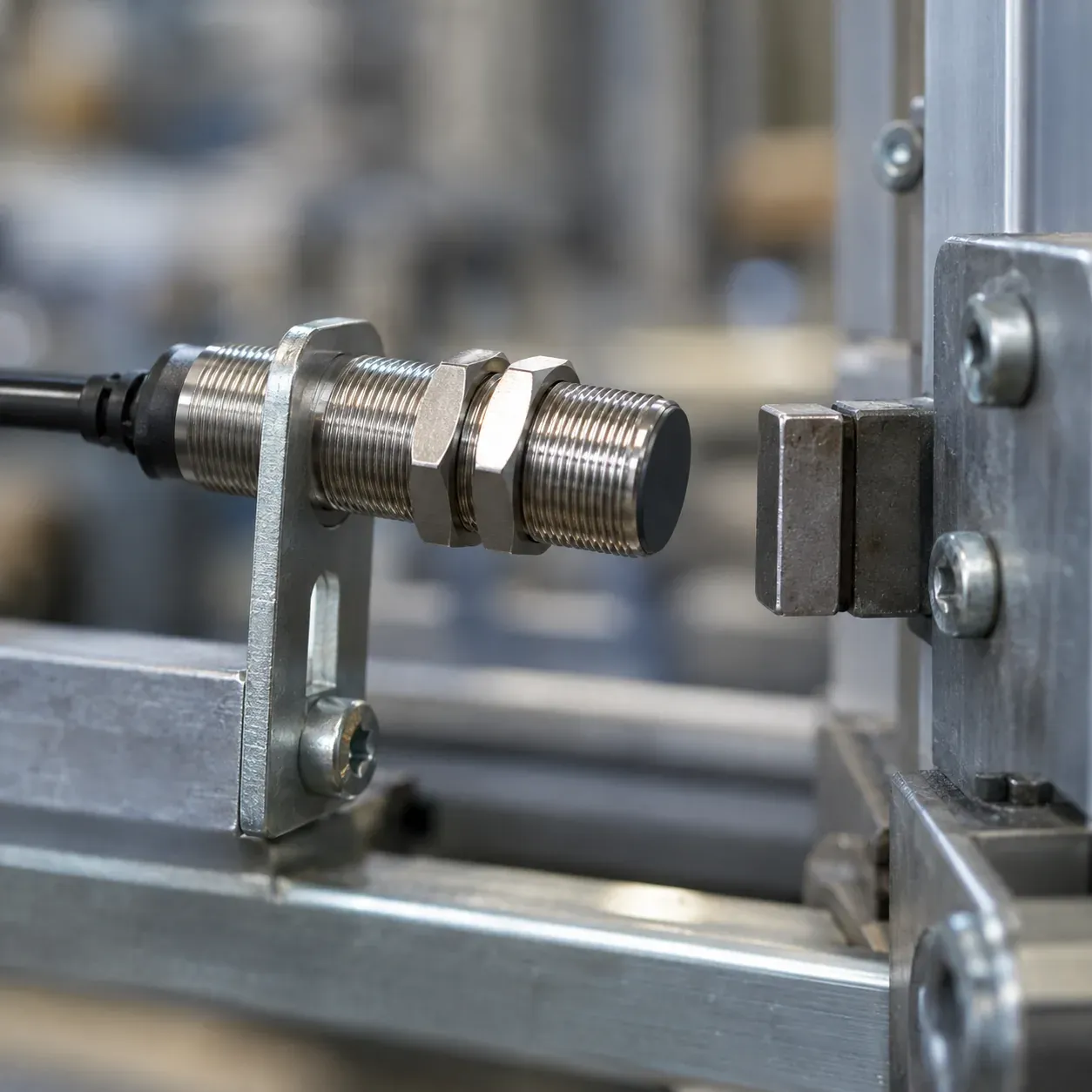

На станке заменили индуктивный датчик на внешне такой же. Светодиод реагирует на металл, питание есть, но вход контроллера остаётся выключенным. Поиск начинается с адреса переменной и программы, хотя новая модель может иметь другую структуру выхода. Исправный датчик ещё не означает совместимый сигнал.
Разберём согласование трёхпроводного датчика с дискретным входом: токовый путь, общий провод, электрические пределы и проверку замены. Поиск ошибки между образом входов и программой, а также подавление дребезга требуют отдельных процедур. Здесь важно сначала понять, какой электрический факт вообще должен получить модуль.
Короткий ответ
PNP и NPN характеризуют способ коммутации выхода, а NO и NC описывают его логическое поведение относительно обнаруженного объекта. Для типичного PNP-выхода нужен вход, принимающий поданный датчиком положительный потенциал и ток по предусмотренной цепи. Для типичного NPN-выхода приёмник должен обеспечивать совместимый токовый путь при замыкании выхода к отрицательному полюсу. Совместимость устанавливают по схемам и характеристикам обоих устройств, а не по цвету светодиода. После подключения проверяют оба состояния, переходы и отказ питания датчика.
Что именно переключает датчик
У обычного трёхпроводного датчика питание и сигнальный вывод разделены. PNP-выход в активном состоянии подаёт ток в нагрузку со стороны положительного питания. NPN-выход отводит ток нагрузки к отрицательному полюсу. Такая модель помогает читать принципиальную схему, но не отменяет конкретных ограничений исполнения.
В документации производителей встречаются слова sourcing и sinking. Они описывают направление тока относительно рассматриваемого устройства. Поэтому подпись нужно читать вместе со схемой: выход, подающий ток, работает с соответствующим принимающим входом. Одинаковое слово в двух рекламных описаниях без уточнения стороны не является надёжным критерием выбора.
В руководстве Pepperl+Fuchs трёхпроводные датчики рассматриваются именно с раздельным питанием и выходом. Для практической работы полезнее сохранить рисунок требуемой цепи из паспорта своего исполнения, чем держать в памяти упрощённое правило без назначения клемм. У комбинированных, переключаемых и двухтактных выходов возможны дополнительные варианты, которые проверяют отдельно.
Почему PNP не означает нормально открытый
NO и NC относятся к функции обнаружения. Выход может становиться активным при появлении объекта или при его отсутствии. Это свойство не определяет, куда течёт ток в активном состоянии. Поэтому в заказе и ведомости замены нужны оба признака, если производитель использует такие обозначения.
Например, два PNP-датчика могут отличаться логикой NO/NC. Электрически вход будет получать допустимые состояния, а технологический смысл окажется инвертирован. Если разработчик исправит это только отрицанием переменной, схема, обозначение сигнала и инструкция могут продолжить описывать другое поведение.
Обратная ситуация: логика обнаружения совпадает, но заменён PNP на NPN. Программная инверсия не создаст недостающий токовый путь. Сначала подтверждают электрический интерфейс, затем нормализуют логическое значение в проекте. Эти два действия нельзя использовать вместо друг друга.
Путь тока нужно проследить целиком
Рассматривайте цепь от источника питания через выход, входной тракт и общий вывод обратно к источнику. Для этого нужны назначение COM, схема входной группы и допустимые уровни. Если группа имеет общий вывод, его смысл определяется модулем; одинаковое название COM не гарантирует одинаковую архитектуру у разных устройств.
Разные группы могут иметь отдельные ограничения по питанию и общим точкам. Наличие соседнего работающего датчика не доказывает пригодность другого канала: он может относиться к иной группе или быть настроен иначе. Поэтому при диагностике полезно фиксировать номер физического входа, группу и фактическую схему.
Общий провод сигнала также нельзя автоматически считать защитным заземлением. Его назначение определяется электрической цепью. Изменять соединения только ради появления единицы на входе без проверки проекта означает добавлять неизвестные токовые пути. Восстановление совместимости выполняют по документированной схеме оборудования.
Какие характеристики сопоставить
Для датчика проверяют напряжение питания, допустимый ток выхода, остаточное напряжение во включённом состоянии, ток выключенного выхода и частоту переключений. Для входа нужны гарантированные области нуля и единицы, ток или эквивалентная нагрузка, временная фильтрация и предельные значения. Одна надпись «24 В» не закрывает этот набор.
Не стоит использовать только типичное значение, если требуется гарантированная работа во всём диапазоне. Питание, температура и нагрузка могут менять границы. Подходящая пара должна иметь подтверждённый запас между худшими допустимыми условиями, а не совпадать в одной удобной точке стенда.
Если у датчика есть защита от короткого замыкания, это отдельное свойство. Оно не подтверждает совместимость сигнала и не означает, что любой неверный монтаж допустим. Аналогично, защищённый вход модуля не превращается в универсальный приёмник всех типов выходов.
Расчётный пример проверки уровней
Возьмём условный PNP-датчик с минимальным рабочим питанием 20 В и максимальным падением на активном выходе 2 В. При питании 20 В и падении на выходе не более 2 В на нагрузке останется не менее 18 В без дополнительных потерь линии. Если для выбранного входа гарантированная единица начинается с 15 В, остаётся 3 В на остальные учитываемые потери и запас.
Это пример метода, а не характеристика конкретного датчика. Дополнительно нужно проверить ток и фактическую схему входа. Если потери кабеля и соединений уже съедают весь запас, правильная подпись PNP не спасает совместимость. Если допустимый ток выхода меньше требуемого тока приёмника, сравнения напряжений также недостаточно.
Для нулевого состояния выполняют отдельную проверку. Выключенный выход должен оставить вход в гарантированной области нуля с учётом утечек и особенностей цепи. Успешное включение ничего не говорит о гарантированном выключении. Два предельных состояния рассматривают независимо, затем проверяют переходы между ними.
Как выглядит несовместимость
| Наблюдение | Проверяемая причина | Что подтвердить |
|---|---|---|
| Датчик видит объект, вход не меняется | Несовместимая структура выхода | Схемы PNP/NPN и входной группы |
| Вход реагирует противоположно ожиданию | Другая функция NO/NC | Логику обнаружения и нормализацию |
| Работает только при высоком питании | Недостаточный запас уровня | Минимальное питание и падения |
| Единица остаётся после ухода объекта | Утечка или неверная нагрузка | Гарантированную область нуля |
| Медленное движение видно, быстрое нет | Временные ограничения | Частоту датчика и фильтр DI |
| Неисправны несколько соседних каналов | Общая цепь группы | COM, питание и качество соединений |
Таблица задаёт направления проверки, но не назначает неисправный компонент. Для каждого вывода нужны измерения и паспортные данные. Светодиод корпуса может отражать обнаружение объекта, состояние выхода или собственную диагностику; его смысл тоже берут из руководства.
Замена без скрытой переделки проекта
В ведомости замены сохраняют точную модель, питание, тип выхода, функцию обнаружения, распиновку, разъём и механические характеристики. У двух почти одинаковых артикулов может отличаться один важный символ. Установка по внешнему сходству особенно опасна, когда на складе несколько исполнений одной серии.
После замены проверяют исходный сигнал в обоих состояниях, нормализованную переменную и технологическое отображение. Это позволяет увидеть не только электрическую несовместимость, но и забытое программное отрицание. Если изменение логики всё-таки предусмотрено, его отражают в описании и проверке последовательности.
Отдельно проверяют отключение питания датчика. Отсутствие питания может выглядеть так же, как законное отсутствие объекта, если схема не даёт самостоятельной диагностики. Из этого нельзя автоматически заключать, что любой ноль является достоверным измерением. Возможность обнаружения такого отказа должна соответствовать реальным сигналам.
Приёмка на стенде
Составьте матрицу состояний до выполнения работ. Нужны объект отсутствует, объект присутствует, переходы в рабочем диапазоне и предусмотренные отказы. Для каждого случая заранее определите ожидаемые сырой вход, логическую переменную и реакцию системы. Тогда испытание не сведётся к единственной появившейся единице.
Работу с электрическими цепями выполняют по принятой процедуре и подходящими средствами. Не следует проверять неизвестную совместимость случайными перемычками на работающей машине. Для разбирательства полезен стенд или разрешённый режим наладки, где состояние механизма не создаёт неожиданных действий.
Результат включает конфигурацию, напряжения или другие необходимые наблюдения и условия проверки. После смены модели входного модуля этот протокол помогает понять, какие предположения нужно проверить заново. Совместимость относится к паре устройств и схеме, а не только к одному датчику.
Как сделать канал понятным обслуживанию
В карточке достаточно указать, какой электрический факт означает активный сигнал и какой физический смысл ему назначен. Например, «PNP, активен при наличии детали; после нормализации TRUE означает деталь на посту». Эта запись связывает схему и программу без необходимости каждый раз разбирать отрицания.
Сырой DI и нормализованный признак лучше различать в именах. Если на HMI выводится только технологический смысл, инженерная карточка может дополнительно показывать исходный бит и качество. Это помогает отличить проблему проводки от ошибки логики, не перегружая обычный операторский экран.
При изменениях нужно сохранять причину. Замена на другую функцию обнаружения ради наличия на складе может быть допустима только после согласованной проверки всей цепочки. Через год эксплуатация должна видеть, почему текущая модель отличается от первоначальной, и какую версию документации считать действующей.
Что сравнить при переходе между исполнениями
При замене PNP на NPN нужно пересмотреть не только один сигнальный провод. У модуля могут быть групповые общие выводы, и изменение подключения общего затронет соседние каналы. Если в группе уже работают другие датчики, возможность смешанного применения определяется схемой входа, а не количеством свободных клемм. Поэтому сначала составляют схему всей группы и только затем решают, допустима ли замена одного устройства.
Обозначения sourcing и sinking нужно читать вместе с объектом, к которому они относятся. Источник тока на стороне датчика сочетается с принимающим ток входом; одинаковое слово в двух рекламных описаниях может относиться к разным сторонам интерфейса. Надёжнее нарисовать путь от плюса источника через выход и вход к минусу. Если замкнутый путь не получается или полярность входа неверна, совпадение терминов не поможет.
Отдельно проверяют защиту входа от обратной полярности и допустимость напряжения на отключённом модуле. При независимом питании датчика выход может оставаться активным, когда сам ПЛК выключен. Это состояние не всегда описывается обычными параметрами включённого DI. Наличие встроенной защиты не следует предполагать без документации: её назначение и допустимые токи должны быть известны.
Как задать критерии приёмки канала
Для обычного дискретного канала проверяют два устойчивых состояния и предусмотренные переходы. Условие единицы подтверждают при минимальном допустимом питании и максимальной расчётной потере линии. Условие нуля проверяют с учётом остаточного тока и внешних цепей. Если крайние режимы невозможно воспроизвести на стенде, их обосновывают расчётом по предельным характеристикам, а не объявляют испытанными.
Время реакции оценивают отдельно. Датчик, входной фильтр и период задачи создают суммарную задержку. Электрически совместимая пара может оказаться слишком медленной для регистрации короткого события. Обратная ситуация тоже возможна: быстрый вход принимает нежелательные импульсы, которые раньше подавлялись более медленным каналом. Приёмка должна учитывать длительность полезного сигнала и допустимую задержку алгоритма.
В журнале сохраняют артикулы, схему общих выводов, измеренные напряжения и состояние физического DI. Полезно добавить условия питания и длину линии. Тогда после ремонта можно сравнить не только название датчика, но и фактическую конфигурацию. Фотография клемм помогает обслуживанию, однако не заменяет электрическую схему и перечень допустимых замен.
Если обрыв провода и отсутствие объекта дают одинаковый ноль, это ограничение явно указывают. Обычная логика PNP или NPN сама по себе не даёт полной диагностики линии. Для функции, где требуется различать неисправность и нормальное состояние, выбирают предусмотренный диагностический интерфейс и соответствующую архитектуру управления.
Вопросы при работе
Можно поставить NPN вместо PNP и инвертировать программу? Инверсия меняет логическое значение, но не структуру тока. Сначала проверяют аппаратную совместимость и допустимый способ согласования. Только затем выбирают нормализованную логику.
Если вход универсальный, проверка не нужна? Нужна. Универсальность имеет конкретные режимы, схемы и ограничения. Возможно, требуется настройка группы или иной общий вывод. Название в каталоге не заменяет руководство.
Можно судить по цветам проводов? Цветовая маркировка полезна только вместе с документированной распиновкой конкретного исполнения. Номер контакта, назначение провода и электрическая функция должны совпасть. Восстанавливать неизвестную схему по памяти ненадёжно.
Почему на входе есть напряжение, а единицы нет? Важно, относительно какой точки оно измерено, какой ток может обеспечить источник и где находятся гарантированные пороги. Высокоомное измерение отдельно от входной нагрузки не всегда описывает реальное рабочее состояние.
