Есть неприятный тип неисправности: на остановленной линии датчик показывает спокойно, а при запуске двигателя значение на HMI начинает дрожать. Иногда скачет совсем немного, иногда улетает на несколько процентов, иногда пересекает аварийный порог и заставляет смену думать, что датчик умер. Датчик меняют, клеммы подтягивают, в ПЛК добавляют фильтр, но проблема возвращается ровно тогда, когда рядом начинает работать частотник.
Частотный преобразователь сам по себе не враг АСУ ТП. Он делает полезную работу: управляет двигателем, экономит энергию, дает плавный пуск и регулирование. Но у него есть особенность: на выходе к двигателю живут быстрые фронты напряжения, импульсные токи, высокочастотные составляющие и вполне реальная электромагнитная обстановка вокруг моторного кабеля. Если рядом с этим кабелем идет линия датчика, особенно аналоговая, она может начать видеть не только процесс, но и чужую помеху.
Эта статья не про настройку частотника и не про расчет фильтров. Здесь практический взгляд инженера АСУ ТП: как помеха от привода попадает в аналоговый сигнал 4-20 мА или 0-10 В, почему программное усреднение не лечит плохую трассу и что физически проверить в шкафу и на объекте.
Почему частотник так часто попадает в подозреваемые
У обычного двигателя от сети картина проще: есть включение, ток пуска, контактор, дальше режим относительно стабилен. У частотного преобразователя между сетью и двигателем появляется силовая электроника, которая формирует выходное напряжение импульсами. Для двигателя это способ управлять скоростью. Для соседних кабелей это источник наводок, особенно если монтаж сделан без запаса по ЭМС.
Самый очевидный путь помехи — моторный кабель. Он может идти в одном лотке с кабелем датчика, параллельно ему на длинном участке, входить в шкаф рядом с аналоговыми линиями или иметь экран, который подключен не так, как задумано проектом и документацией оборудования. В результате аналоговая цепь начинает работать как приемник чужого шума.
Проблема редко выглядит как красивый учебный пример. На объекте все обычно сложнее: рядом несколько приводов, датчик установлен на металлической конструкции, экран подключен через длинную косичку, в шкафу есть общие шины PE/FE, а аналоговый модуль стоит в той же зоне, куда приходит силовой кабель. Поэтому диагностика должна идти не от догадки “частотник виноват”, а от наблюдения: когда именно шум появляется и по какому физическому пути он мог попасть в сигнал.
4-20 мА устойчивее, но не бессмертен
Сигнал 4-20 мА обычно лучше переносит помехи, чем 0-10 В, потому что измеряется ток, а не напряжение относительно общего провода. Но это не магия. Если кабель датчика лежит рядом с моторным кабелем, экран подключен плохо, клемма окислилась, а общая цепь живет в шумной зоне, токовая петля тоже может дрожать.
С 0-10 В ситуация еще чувствительнее. Здесь важна не только сигнальная жила, но и общий провод. Любая наведенная разность, плохой COM, земляная петля или ток помехи в общем проводнике могут сразу стать ошибкой измерения. Поэтому фраза “у нас же всего 0-10 В, что там может быть” на объекте часто заканчивается долгим вечерним поиском.
В статье «Аналоговый сигнал шумит: фильтр в ПЛК или проблема в шкафу» мы уже разбирали общий подход к шумному AI. Здесь сужаем фокус до частотника: ищем не абстрактную помеху, а конкретный путь от силовой части к измерению.
Как помеха физически добирается до датчика
Первый путь — параллельная прокладка. Если кабель двигателя после частотника идет рядом с кабелем датчика десятки метров, ждать спокойного аналогового сигнала странно. Особенно плохо, когда кабели лежат в одном металлическом лотке без разделения, пересекаются под малым углом или собираются в один общий пучок у шкафа.
Второй путь — экран силового кабеля. Экран двигателя должен отводить высокочастотные токи по короткому и понятному маршруту. Если экран подключен через длинный проводок, оборван с одной стороны, зажат на случайный винт или приходит в шкаф без нормального контакта с монтажной логикой, часть помехи начинает искать обходные пути. Иногда таким обходным путем становится экран датчика, корпус оборудования или соседняя сигнальная цепь.
Третий путь — экран самого датчика. Он должен защищать сигнал, но при неправильном подключении может стать проводником помехи. Например, если экран датчика соединяет две точки с разными потенциалами или заземлен “куда ближе”, по нему может течь ток, который потом проявляется как шум на входе. Подробно эту ловушку мы разбирали в статье «Экран кабеля датчика: когда он помогает, а когда сам становится источником проблемы».
Четвертый путь — клеммы и общие точки. Плохая клемма, длинная перемычка на общий, смешение PE, FE, 0V и COM, случайная связь экранов с рабочим минусом — все это может быть незаметно на остановленной линии. Но при работе частотника шумовая энергия в системе растет, и слабое место начинает проявляться.
Почему фильтр в ПЛК не решает трассу
Программный фильтр полезен, когда сигнал честный, но немного шумный. Он сглаживает тренд, убирает мелкую дрожь, делает значение удобнее для оператора и отчетов. Но фильтр не меняет физику кабеля. Если помеха приходит от моторной линии, плохого экрана или земляной петли, усреднение просто прячет симптом.
Иногда это даже опасно. Был быстрый скачок значения при пуске привода — оператор видел проблему. Поставили сильное усреднение — тренд стал красивее, но регулирование стало медленнее, аварийный порог начал срабатывать с задержкой, а реальная причина осталась в шкафу. Получается не ремонт, а косметика.
Нормальная логика такая: сначала понять, не маскируем ли мы монтажную проблему, и только потом выбирать фильтр. Если после остановки частотника сигнал становится чистым, если шум появляется только при разгоне, если дрожь зависит от скорости двигателя или режима ШИМ, начинать нужно не с блока фильтра, а с трассы, экранов, клемм и заземления.
Что видно в тренде и куда смотреть руками
Если значение начинает дрожать только при работе привода, вероятный путь помехи — моторный кабель рядом с аналоговой линией или общий ввод силовых и сигнальных кабелей в шкаф. Физически стоит посмотреть трассу от датчика до шкафа: сколько метров кабели идут параллельно, есть ли разделение, где они входят в шкаф и не собраны ли они в один жгут у клеммника.

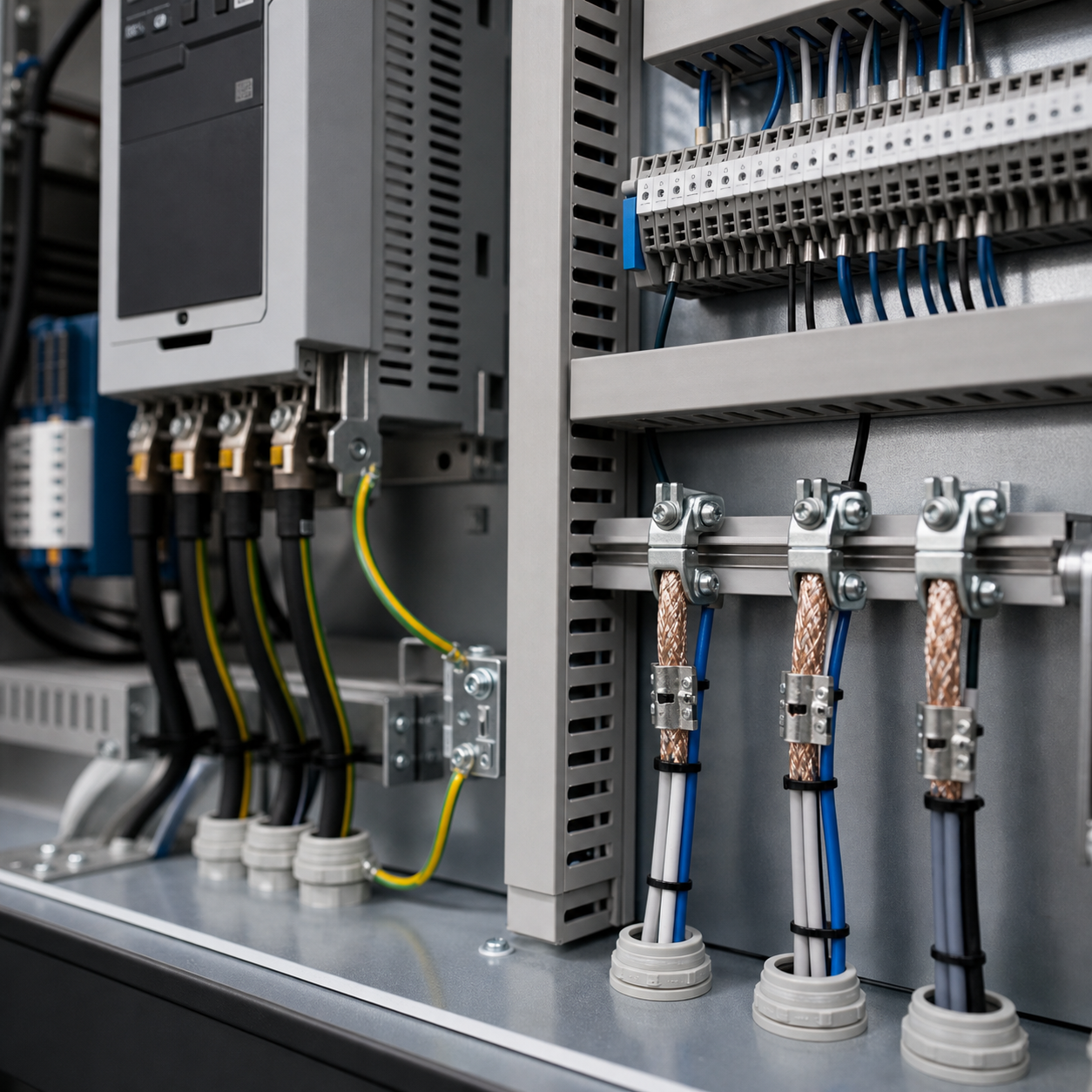

Если скачок появляется именно в момент пуска или резкого изменения скорости, подозрение смещается к экрану моторного кабеля, заземлению частотника и пути возврата высокочастотных токов. Проверять нужно не только наличие экрана, а качество подключения: короткий контакт, нормальный зажим, связь с монтажной панелью, отсутствие длинной тонкой “косички” вместо полноценного контакта.
Если на 0-10 В значение плавает сильнее, чем на соседних токовых сигналах, вероятный путь — общий провод, COM входа или разность потенциалов между датчиком и шкафом. Здесь полезно проверить, где проходит общий провод, не объединен ли он случайно с PE или экраном, нет ли длинной общей цепи для нескольких шумных потребителей.
Если 4-20 мА выглядит лучше, но все равно “пилит” при работе частотника, смотреть нужно клеммы, экран датчика, питание преобразователя и влажность в полевой коробке. Токовый сигнал устойчивее, но плохой контакт или мокрая коробка рядом с шумной трассой легко превращают запас устойчивости в миф.
Если шум меняется после открытия шкафа, перекладки проводов или касания экрана, почти наверняка проблема не в математике ПЛК. Это признак плохого контакта, неудачной прокладки, непонятной связи экранов или плавающей общей точки. В такой ситуации фильтр в программе будет реагировать на следствие, а причина останется в металле и проводах.
Если несколько датчиков шумят одновременно при работе одного привода, причина обычно общая: трасса, питание, FE/PE, шкафная разводка или общий аналоговый модуль. Менять датчики по одному в таком случае бессмысленно. Надо искать участок, который объединяет симптомы.
FE, PE и экран: почему “посадить на землю” не ответ
Когда на объекте шумит аналоговый сигнал, часто звучит совет: “посади экран на землю”. Иногда он помогает, иногда делает хуже. Потому что “земля” в шкафу — не одна волшебная точка. Есть защитное заземление PE, есть функциональная земля FE, есть экранная шина, есть корпус оборудования, есть рабочие общие цепи.
В приводных шкафах это особенно важно. Частотник и моторный кабель должны отдавать помеху по предсказуемому пути. Аналоговый датчик должен передавать измерение, а не участвовать в возврате токов от силовой части. Если экран датчика случайно оказался мостом между двумя шумными точками, он уже не защищает сигнал, а приносит помеху внутрь измерения.
Разницу между защитным и функциональным заземлением мы подробно разбирали в статье «FE и PE в шкафу АСУ ТП: где граница функционального и защитного заземления». Для темы частотника главный вывод простой: экран, PE и FE должны быть подключены не “куда получилось”, а так, чтобы ток помехи уходил мимо аналогового измерения.
С чего начать диагностику без героизма
Начинать лучше с наблюдения. Запишите, когда именно сигнал шумит: привод остановлен, привод включен, разгон, торможение, работа на определенной частоте, пуск соседнего двигателя, включение вентилятора шкафа. Уже это часто отделяет неисправность датчика от помехи по трассе.
Затем полезно пройти физический маршрут сигнала. Где стоит датчик, какая у него коробка, каким кабелем он подключен, где идет трасса, где пересекается с силовыми линиями, где входит в шкаф, через какие клеммы приходит на модуль. На каждом участке вопрос один: может ли рядом с этим местом появиться помеха от частотника и есть ли у нее удобный путь в аналоговую цепь.
После этого смотрят экран. Он подключен коротко или через длинную косичку? Есть ли экранная клемма? Не оборван ли экран в полевой коробке? Не соединяет ли он две точки с разными потенциалами? Совпадает ли фактический монтаж со схемой? Эти вопросы звучат скучно, но именно они чаще всего быстрее любой перенастройки фильтра.
И только после физической проверки имеет смысл подбирать программный фильтр. Не наоборот. Если трасса плохая, фильтр будет вечным компромиссом. Если физика приведена в порядок, фильтр можно настроить мягко и честно: без задержки аварий, без слепого усреднения и без попытки спрятать проблему от оператора.
Итог
Частотник рядом с датчиком — это не автоматическая авария и не повод запрещать приводы возле автоматизации. Но это место, где монтаж должен быть внимательным. Моторный кабель, экран силовой линии, экран датчика, FE/PE, клеммы и общие цепи должны работать как система. Если один из элементов сделан случайно, аналоговый сигнал первым покажет, что в шкафу не все спокойно.
Программное усреднение может сделать тренд красивее, но оно не разнесет кабели, не зажмет экран, не исправит клемму и не уберет земляную петлю. Поэтому при шуме аналогового входа рядом с частотником правильный путь начинается не в коде ПЛК, а в шкафу, трассе и фактическом монтаже.
