Срок действия до 02.09.2031
ПЛК, панели оператора и ПК СТАБУР внесены в реестры Минпромторга
Записи в реестрах Минпромторга (ПП РФ 719 и 878) действуют до 02.09.2031. Реестровые номера, ссылки на ГИСП и комплект выписок — в материале.
Собственное производство в России. Поддержка IEC 61131-3, Modbus RTU/TCP, OPC UA, CAN, MQTT — и современных стеков Matter, Thread, DMX512/RDM. До 16 модулей расширения в одном корпусе. Работает на Linux RT, поддерживает CODESYS 3.5 / MasterSCADA 4D. Резистивный сенсорный экран с диагоналями от 5 до 24 дюймов.
Разъёмы с подписями и пример установки модулей
Срок действия до 02.09.2031
Записи в реестрах Минпромторга (ПП РФ 719 и 878) действуют до 02.09.2031. Реестровые номера, ссылки на ГИСП и комплект выписок — в материале.
Короткая видеопрезентация оборудования СТАБУР. Посмотрите устройства и варианты исполнения в одном ролике.
С музыкальным сопровождением
Запускайте и модернизируйте АСУ ТП с локальной поддержкой. Сертификаты ТР ТС, реестр Минпромторга, включение в тендерную документацию.
К линейке →02 / ENGINEERS • ИНЖЕНЕРЫТехническая документация на русском языке. Для CODESYS есть таргет-файл, в MasterSCADA библиотека СТАБУР уже встроена. Техподдержка по почте help@psvyaz.ru.
Документация →03 / INTEGRATORS • ИНТЕГРАТОРЫСтабильный канал поставок и инженерные консультации. Партнёрская программа и фиксированная цена на комплектацию.
Партнёрская программа →

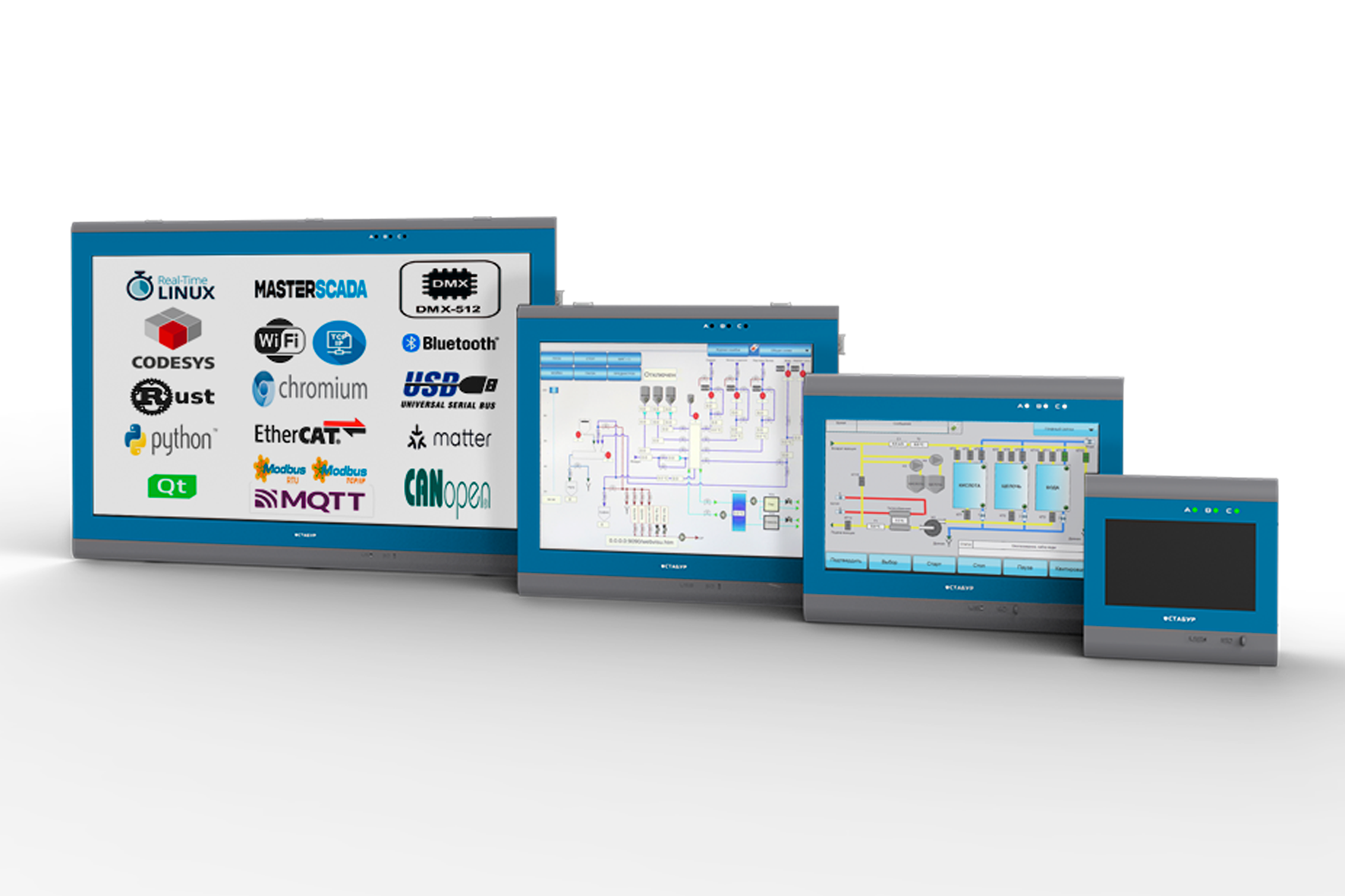

Модульный контроллер с сенсорным экраном и Web-визуализацией. Linux RT, CODESYS 3.5 или MasterSCADA 4D, все языки IEC 61131-3.

Локальная панель управления процессом. CODESYS 3.5 или MasterSCADA 4D: визуализация и логика работают на самом устройстве.

Браузер Chromium и расширение Stabur Tabs: стартовая страница, быстрые кнопки, сеть, контроль связи и обслуживание с ПК.

Linux Ubuntu 24.04, ядро 5.10 RT. Полная свобода действий: своё программное обеспечение и свои задачи.

До 8 модулей на экранах 5–10″ и до 16 на экранах 12–24″. Аналоговые, дискретные и интерфейсные: Ethernet, RS-485, CAN, GSM, Wi-Fi/BT и др.

Контроллер без встроенного экрана для установки в шкаф управления. Linux RT, Ethernet, подключение модулей ввода-вывода по Modbus RTU или CANopen.

9 типов модулей для аналоговых, дискретных и температурных сигналов. Два исполнения на выбор: Modbus RTU или CANopen.

Диагонали от 10,4 до 27 дюймов. Резистивный или ёмкостный сенсор, HDMI и DisplayPort, защита IP65 с лицевой стороны.
До 16 слотов под модули расширения в одном корпусе. Аналоговые, дискретные и интерфейсные модули ставятся под конкретную задачу.
Рабочая температура от −10 до +50 °C. Неисправный модуль можно заменить или переставить в другой слот корзины.
ПЛК и панели работают в MasterSCADA 4D или CODESYS 3.5. ПК на Linux Ubuntu поддерживает pult.online, intraSCADA и Альфа платформу. Веб-панель показывает заданные адреса в Chromium.
Детальная документация на русском, примеры проектов, инженеры на связи, RMA-сервис в мастерской в России.
Пять опций слева направо. После типа всегда слово СТАБУР.
Как собирается имя
Между типом и экраном всегда стоит слово СТАБУР.
После типа всегда идёт слово СТАБУР. Начало имени: ПЛК СТАБУР.
Суффикс пишется сразу к коду диагонали: 07.W, 12.M2K5.
Через пробел, если не значение по умолчанию.
Пишется через пробел, если не значение по умолчанию.
Пишутся в конце имени. X — слот под модуль. PS24 — модуль питания в слоте 4, только у 5″, 7″ и 10,1″. С 10,4″ интерфейсы и питание 24 В уже в базе.
05″, 07″, 10,1″
Всегда 1 корзина и 8 слотов. Встроенного питания нет, слот 4 зафиксирован под PS24. Шаблон обязателен.
(X+X+X+PS24+X+X+X+X)
10,4″
Корзин нет — в наименовании ничего не пишем. В базе: 3 × RS-485, 1 × RS-232, 1 × Ethernet 10/100, 1 × аудиовход, 1 × аудиовыход, 1 × USB, 1 × разъём питания 24 В.

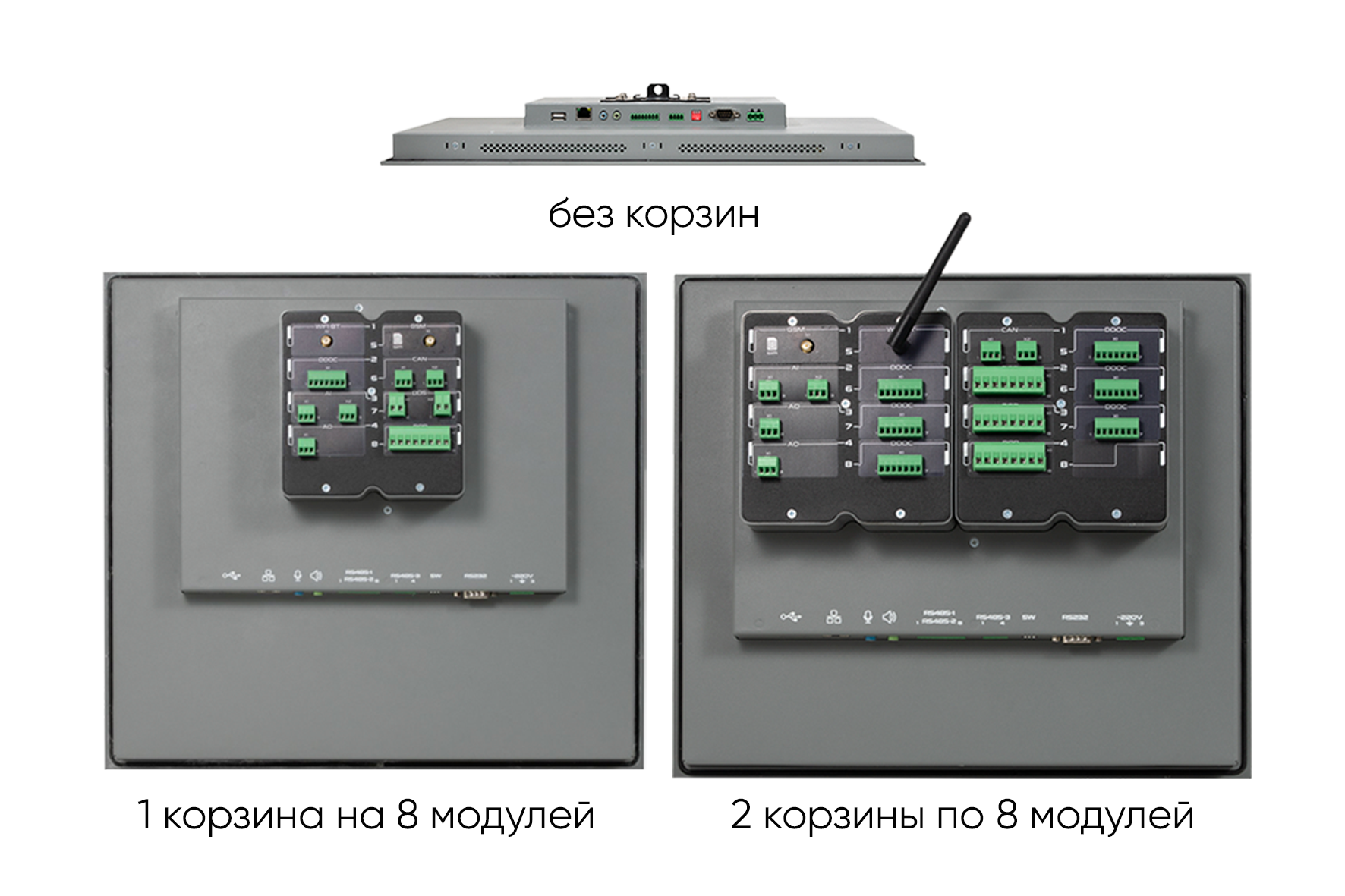

12″, 15″, 17″, 19″, 21,5″, 24″
0 корзин — не пишем. Прибор меньше, интерфейсы и питание 24 В остаются встроенными.
1 корзина — 8 слотов под модули.
(X+X+X+X+X+X+X+X)
2 корзины — 16 слотов под модули. У панелей оператора максимум одна корзина.
(X+X+X+X+X+X+X+X+X+X+X+X+X+X+X+X)
4 входа: 4–20 мА или 0–10 В
2 выхода: 4–20 мА или 0–10 В, нагрузка до 500 Ом
2 входа термопар и термосопротивлений: Pt100, Pt1000, ТХА, ТХК
6 входов 24 В, сухой контакт. Два из них счётные, до 200 кГц
6 выходов «открытый коллектор», 24 В, до 200 мА
2 симисторных выхода ~220 В, до 2 А, коммутация через ноль
4 реле: ~250 В / 5 А переменного или 30 В / 5 А постоянного
Ethernet 10/100 и RS-232. Только слот 1, экраны 5–10″
2× RS-485, до 1 Мбит/с. Один модуль, экраны 5–10″
USB 2.0 и аудиовыход. Только слот 2, экраны 5–10″
2 канала, до 1 Мбит/с
Модем SIM800C: GPRS, CSD и SMS, внешняя антенна
Wi-Fi 2,4/5 ГГц и Bluetooth 5.0, 802.11 a/b/g/n/ac, BLE. Антенна SMA.
Слот 5 — 05–10″ и 12–24″ с двумя корзинами. Слот 1 — 12–24″ с одной корзиной.
Блок 24 В, до 15 Вт. В базовой версии только слот 4, экраны 5–10″
Полное наименование — только заглавными буквами. Производитель оставляет за собой право изменять комплектацию при сохранении заявленных характеристик. Оборудование поставляется с учётом НДС.
| ОБЪЕКТ | ЗАДАЧА | ОБОРУДОВАНИЕ |
|---|---|---|
| Диспетчерское управление электроснабжением | Панель данных для ГРЩ и РУ | ПЛК СТАБУР 10 |
| Медицинское изделие | HMI-интерфейс и проверка веб-панели | ПЛК СТАБУР 10, ПО СТАБУР 10 W |
| Шкаф управления техпроцесса | Тест ПЛК в шкафу управления | ПЛК СТАБУР 10 |
| АСУ ТП, архивирование | OPC UA и замена регистраторов | ПЛК СТАБУР 10 |
| Промышленный чиллер | Замена контроллера | ПЛК СТАБУР 05 |
27 октября ПО «Промсвязь» представило ПЛК и панели оператора СТАБУР на конференции в Новосибирске. Делимся фотографиями экспозиции и планами участия в цикле ПТА в 2027 году.
27 октября ПО «Промсвязь» представит панели оператора и модульные ПЛК СТАБУР на конференции по промышленной автоматизации в Новосибирске. Приглашаем посетить нашу экспозицию!
ООО ПО «Промсвязь», производитель оборудования СТАБУР, получило сертификат OEM-партнёра ООО «ИЭК ДИДЖИТАЛ». Оригинал документа опубликован на сайте и доступен для скачивания.
Получите комплект СТАБУР на 60 дней и проверьте работу на вашем стенде или объекте — без закупки и финансовых рисков.
Пн-Пт 8:00–17:00 (+2 МСК). По продуктам ПЛК СТАБУР.
До 2 рабочих дней на вопросы, не требующие дополнительного специального исследования.
