Цифровой паспорт в квадрате: Инженерная архитектура идентификации оборудования с помощью QR-кодов

Если вы пройдете по цехам старого советского или европейского завода постройки середины прошлого века, вы обязательно обратите внимание на классические металлические шильдики (паспортные таблички), приклепанные к станинам токарных станков и корпусам огромных насосов. На этих кусках алюминия суровым заводским шрифтом выбиты инвентарные номера, год выпуска, масса и номинальная мощность агрегата. Долгие десятилетия эта примитивная физическая маркировка была единственным способом связи между реальным куском металла и бумажной картотекой в кабинете главного механика. Но время шло, металл покрывался слоями масляной краски, затирался грязью, и инвентарные номера исчезали навсегда.

С приходом Индустрии 4.0 бумажные картотеки сменились мощными облачными системами управления техническим обслуживанием и ремонтами (CMMS). Заводам потребовался надежный, мгновенный и безошибочный мост между физическим миром грязного цеха и стерильным миром цифровых баз данных. Этим мостом стал двумерный матричный штрихкод, более известный как QR-код (Quick Response).

То, что изначально создавалось японскими инженерами для отслеживания автомобильных деталей на конвейерах Toyota, сегодня превратилось в глобальный стандарт маркировки абсолютно всего, от крошечных микросхем до гигантских карьерных экскаваторов. В этом глубоком техническом материале мы без поверхностных восторгов разберем суровую инженерную реальность промышленной идентификации. Мы изучим математику восстановления поврежденных данных, погрузимся в материаловедение лазерной гравировки по металлу, обсудим угрозы промышленного фишинга через поддельные наклейки и выясним, как обычный черно-белый квадрат становится пространственным якорем для систем дополненной реальности.

Обычный линейный штрихкод, который мы видим на упаковках в супермаркете, невероятно уязвим. Это просто одномерная последовательность черных и белых полос, кодирующая в лучшем случае пару десятков цифр. Если вы проведете маркером поперек этого штрихкода или оторвете его край, сканер больше никогда не сможет его прочитать. Для суровых промышленных условий, где оборудование постоянно подвергается ударам, трению и загрязнению техническими жидкостями, такая хрупкость данных абсолютно неприемлема.

QR-код решает эту проблему за счет перехода в два измерения и использования гениального математического аппарата. Визуально структура кода состоит из черных и белых квадратов (модулей). Три больших квадрата по углам - это поисковые узоры (Finder Patterns). Благодаря им камера смартфона или промышленного сканера мгновенно понимает, где находится код, определяет его границы, угол наклона и перспективное искажение. Вы можете подойти к станку под любым углом, и алгоритм сканера математически выровняет картинку в идеальный квадрат перед расшифровкой.

Но главная магия QR-кода, сделавшая его стандартом в промышленности, кроется в невидимой глазу системе коррекции ошибок Рида-Соломона. Этот же алгоритм исторически использовался для защиты данных на поцарапанных компакт-дисках и при передаче фотографий с космических зондов Вояджер.

Когда вы генерируете промышленный QR-код с максимальным уровнем коррекции ошибок (уровень H), генератор не просто переводит вашу ссылку в черно-белые пиксели. Алгоритм добавляет в код колоссальный объем избыточной математической информации. В результате, даже если суровый цеховой погрузчик физически сдерет тридцать процентов площади наклейки с кодом, или если этот код будет густо заляпан солидолом, сканер все равно прочитает его мгновенно и абсолютно безошибочно. Математика Рида-Соломона восстановит утраченные биты информации по оставшимся фрагментам полинома. Эта феноменальная живучесть позволяет инженерам быть уверенными в том, что цифровой паспорт станка не исчезнет из-за банальной царапины.

Стоит отметить, что в мировой промышленной практике наряду с классическим QR-кодом активно используется его родной брат - код Data Matrix. Они работают по схожим принципам коррекции ошибок, но Data Matrix имеет другую систему поиска (L-образная сплошная граница слева и снизу) и обладает еще большей плотностью данных на квадратный миллиметр. Зачастую индустрия использует Data Matrix для микроскопической маркировки электронных компонентов и деталей двигателей (где счет идет на миллиметры), а классические QR-коды применяются для макро-маркировки шкафов управления, насосов и крупногабаритного оборудования, где важна дальность считывания камерой обычного планшета.

Напечатать красивый QR-код на обычном офисном принтере и приклеить его на станок скотчем - это преступление против здравого смысла, которое совершают только неопытные интеграторы. В агрессивной среде химического завода или металлургического комбината бумажная наклейка растворится, сгорит или отклеится ровно через сутки. Промышленная маркировка - это сложнейшая область материаловедения.

Для оборудования, работающего внутри относительно чистых цехов, мировым стандартом стали самоклеящиеся этикетки из полиэстера или полиимида (известного под торговой маркой Kapton). Полиимид обладает фантастической термической стабильностью. Напечатанный на таком материале термотрансферным принтером (где краска вплавляется в полимер под высокой температурой) QR-код способен выдерживать длительный нагрев до трехсот градусов Цельсия, не теряя контрастности. Эти наклейки используются для маркировки печатных плат прямо перед их прохождением через печи оплавления припоя.

Однако для тяжелого машиностроения, насосного оборудования и трубопроводной арматуры наклейки неприменимы в принципе. Здесь балом правит технология прямой маркировки деталей (DPM - Direct Part Marking). QR-код наносится непосредственно на стальной или алюминиевый корпус агрегата.

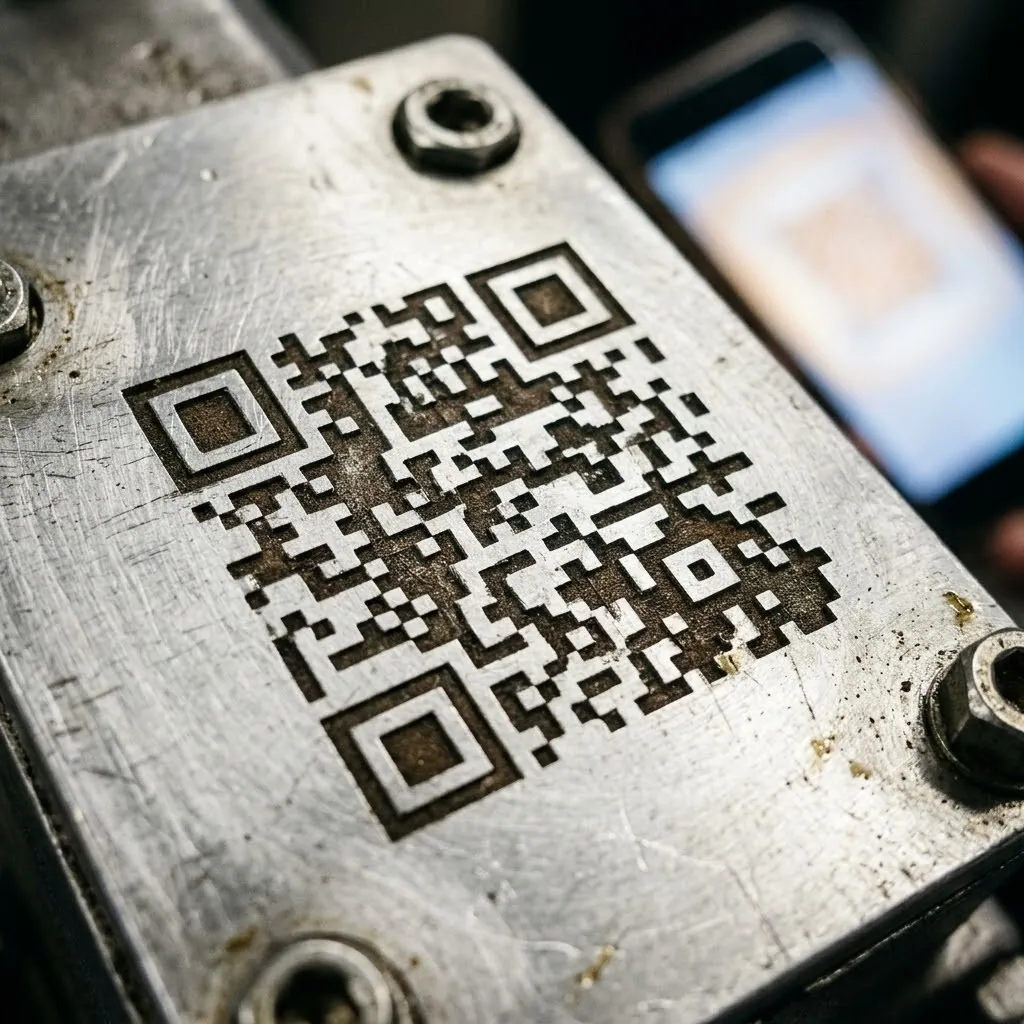

Самым высокотехнологичным методом DPM является лазерная маркировка. Причем физика этого процесса различается в зависимости от задачи. В одном случае используется лазерная абляция - сфокусированный луч мощного волоконного лазера физически испаряет микронные слои металла, выжигая рельефный QR-код. Такой код становится вечным, его можно уничтожить только вместе с самой деталью с помощью болгарки.

В другом случае, например, при маркировке стерильного оборудования для фармацевтической или пищевой промышленности, применять абляцию нельзя, так как в микроскопических кратерах выжженного металла начнут размножаться бактерии. Для таких задач применяется технология лазерного отжига (Annealing). Лазер работает на особых частотах, не разрушая поверхность нержавеющей стали, а лишь локально нагревая ее до температуры изменения кристаллической решетки. Металл в месте нагрева меняет цвет на радикально черный, образуя идеально гладкий, контрастный QR-код, который легко считывается оптикой, но не имеет ни единой микротрещины на поверхности.

Для экстремальных применений, например, для отслеживания изложниц в литейном производстве или деталей в термических печах, где температура превышает тысячу градусов Цельсия, лазерная гравировка по металлу может выгореть. В таких адских условиях применяются специальные керамические бирки. На пластину из оксида алюминия наносится QR-код специальной стеклянной фриттой, которая при обжиге намертво впекается в керамику. Такой цифровой паспорт способен выдержать погружение в расплавленный алюминий или купание в концентрированной серной кислоте, гарантируя, что деталь всегда будет опознана.

Сам по себе черно-белый квадрат не содержит чертежей станка или истории его ремонтов. При максимальной плотности QR-код может вместить около трех килобайт текста. Встраивать техническую документацию прямо в пиксели кода бессмысленно. В промышленной парадигме QR-код содержит только один критически важный элемент - глобально уникальный идентификатор (GUID) или структурированную гиперссылку (URL).

Настоящая мощь технологии раскрывается в архитектуре интеграции с корпоративными информационными системами (EAM/CMMS). Когда механик, совершающий утренний обход, подходит к насосной станции, он достает защищенный промышленный планшет и сканирует QR-код на корпусе задвижки.

В этот момент происходит магия так называемых глубоких ссылок (Deep Linking). Планшет не просто открывает веб-браузер. Операционная система распознает специфическую структуру URL-адреса и перехватывает его, мгновенно открывая специализированное корпоративное приложение (например, мобильный клиент SAP PM, IBM Maximo или Fiix). Приложение извлекает из кода уникальный идентификатор задвижки и по зашифрованному каналу API обращается к центральному облачному серверу завода.

За долю секунды на экране механика разворачивается полноценный цифровой двойник этого физического куска металла. Инженер видит не просто инвентарный номер. Он видит интерактивную 3D-модель задвижки в разрезе, актуальные показания датчиков давления в этой трубе, всю историю предыдущих ремонтов за последние десять лет, предупреждения об опасности (процедуры LOTO) и точный список запчастей, которые лежат на складе именно для этого агрегата.

Если механик замечает лужу масла под фланцем, он прямо в этом же приложении нажимает одну кнопку. Система уже знает, у какого именно станка он стоит (благодаря сканированию кода). Она автоматически прикрепляет геопозицию, идентификатор агрегата и время к новому наряду-допуску на ремонт. Инженеру остается только сфотографировать течь и нажать кнопку отправки. Это сокращает время реакции на инциденты в десятки раз, полностью исключая ошибки ручного ввода, когда обходчики путали похожие агрегаты и отправляли ремонтную бригаду в соседний цех.

Перенос критической производственной информации в оптические каналы связи неизбежно породил новые векторы кибератак. Глобальная индустрия информационной безопасности столкнулась с явлением, получившим название Квишинг (Quishing - QR Phishing).

Суть атаки пугающе проста и не требует навыков сложного хакинга. Злоумышленник, проникший на территорию завода или подкупленный инсайдер, распечатывает на обычном принтере свои собственные наклейки с QR-кодами и тихо наклеивает их поверх оригинальных заводских шильдиков на распределительных щитах или пультах управления.

Что произойдет дальше? Легитимный инженер подходит к щиту, чтобы скачать руководство по эксплуатации для проведения переключений. Он сканирует фальшивый код своим смартфоном или рабочим планшетом. Поддельный код ведет не на защищенный сервер завода, а на фишинговый сайт злоумышленника, который до пикселя копирует корпоративный портал авторизации (например, страницу входа Microsoft 365 или корпоративной ERP-системы). Инженер, ничего не подозревая, вводит свой логин и пароль. В эту секунду хакеры получают полный доступ к корпоративной сети предприятия со всеми вытекающими последствиями в виде вирусов-шифровальщиков и остановки производства.

Другой сценарий атаки направлен на саму логику работы оборудования. Фальшивый QR-код может содержать скрипт, эксплуатирующий уязвимость нулевого дня в мобильном браузере планшета обходчика, или запускающий несанкционированную загрузку вредоносного конфигурационного файла.

Чтобы защититься от таких физических атак, системные архитекторы внедряют строгие политики безопасности. Во-первых, отказ от открытых URL-адресов. Заводской QR-код не должен начинаться с обычного "http". Он содержит проприетарные схемы адресации, которые понимает только узкоспециализированное корпоративное приложение (закрытая экосистема). Если кто-то отсканирует такой код обычной камерой айфона, он получит лишь бессмысленный набор символов.

Во-вторых, внедряется криптографическая подпись данных внутри самого QR-кода. Корпоративное приложение при сканировании проверяет цифровую подпись (хеш) идентификатора. Если хакер наклеит свой код, приложение мгновенно распознает отсутствие валидного сертификата доверия, выдаст красный экран тревоги и заблокирует переход по ссылке, одновременно отправив GPS-координаты поддельной наклейки в службу кибербезопасности.

Если сегодня QR-код - это преимущественно ключ доступа к базе данных на плоском экране планшета, то завтрашний день индустрии неразрывно связан с технологиями пространственных вычислений (Spatial Computing) и дополненной реальности (Augmented Reality - AR). В этой новой парадигме черно-белый квадрат обретает совершенно новую, критически важную физическую функцию. Он становится пространственным якорем (Fiducial Marker).

Представьте себе работу инженера в умных промышленных очках, таких как Microsoft HoloLens индустриального исполнения. Когда инженер смотрит на гигантский насосный агрегат, очки пытаются наложить поверх него виртуальные голограммы - стрелки, указывающие на нужные вентили, скрытые трассы кабелей или виртуальные манометры. Но чтобы голограмма висела в воздухе не абстрактно, а была с миллиметровой точностью приклеена к физическому вентилю, компьютеру очков нужна точка отсчета. Трехмерное сканирование пространства (SLAM) не всегда справляется с однотонными блестящими металлическими поверхностями труб.

Именно здесь на помощь приходит контрастный QR-код. Как только камеры AR-очков видят в своем поле зрения этот маркер, они мгновенно цепляются за него. Компьютер очков знает точный физический размер распечатанного квадрата (например, ровно десять на десять сантиметров). Анализируя перспективное искажение и видимый размер квадрата в объективе камер, алгоритм за доли миллисекунды вычисляет точное расстояние до станка и угол наклона головы инженера.

QR-код становится нулевой координатой в трехмерной системе отсчета. Благодаря этому невидимому пространственному фундаменту, виртуальная анимация разборки сложного узла будет проигрываться прямо поверх реального железа, точно совпадая с каждым болтом и каждой шестеренкой. Если инженер обойдет станок сбоку, голограммы плавно повернутся вместе с ним, надежно привязанные к оптическому якорю. Эта синергия дешевой оптической маркировки и дорогих пространственных вычислений прямо сейчас совершает революцию в обучении персонала и проведении сложных ремонтных работ.

Массовое внедрение QR-кодов в промышленности долгое время страдало от фрагментации. Каждый завод, каждый производитель оборудования придумывал свою собственную архитектуру ссылок. Если вы покупали частотный преобразователь у одного вендора, его QR-код вел на один сайт, а код электродвигателя от другого вендора - на совершенно другой, с несовместимым форматом данных.

Чтобы преодолеть этот хаос, глобальная индустрия сейчас осуществляет грандиозный переход на стандарт GS1 Digital Link. Организация GS1 (та самая, которая десятилетиями заведовала штрихкодами EAN/UPC на всех товарах в мире) разработала универсальную архитектуру для двумерных кодов.

GS1 Digital Link превращает хаотичную гиперссылку в жестко структурированный, глобально уникальный и машиночитаемый идентификатор. Код формируется по строгим математическим правилам, включая в себя глобальный номер предмета торговли (GTIN), уникальный серийный номер конкретного изделия, номер партии и дату производства.

Прелесть этого стандарта заключается в его маршрутизации. Один и тот же QR-код формата GS1 Digital Link ведет себя по-разному в зависимости от того, кто его сканирует. Если этот код просканирует кладовщик в зоне приемки с помощью терминала сбора данных, система автоматически считает GTIN и добавит деталь в складские остатки. Если этот же код отсканирует обходчик через приложение CMMS, система перенаправит его на страницу создания наряда-допуска на ремонт. А если этот код отсканирует внешний аудитор с помощью обычного смартфона, стандартный резолвер GS1 перенаправит его на публичную страницу с экологическим сертификатом и паспортом безопасности продукта. Один оптический паттерн становится универсальным интерфейсом для десятков различных информационных систем, подчиняясь единому глобальному лексикону.

Внедрение QR-кодов для идентификации промышленного оборудования - это не дань цифровой моде. Это фундаментальный инженерный шаг по устранению энтропии на производственных площадках. Черно-белый квадрат, нанесенный лазером на стальную плиту, навсегда уничтожает проблему потерянных бумажных паспортов, перепутанных агрегатов и ошибочных заказов запасных частей.

Эта технология, опирающаяся на могучую математику коррекции ошибок Рида-Соломона, передовое материаловедение лазерной маркировки и глобальные стандарты маршрутизации, превратила каждый насос, каждый электродвигатель и каждый трубопроводный вентиль в активный узел единой информационной сети предприятия. Индустрия наконец-то получила надежный, дешевый и неразрушимый оптический интерфейс, который позволяет человеку просто навести камеру на бездушный кусок металла и мгновенно увидеть всю его цифровую душу, историю и будущее.
