Эволюция прикосновения: Как современные HMI-панели меняют архитектуру промышленной автоматизации от цеха до облака

Представьте себе классический пульт управления энергоблоком или крупным химическим реактором образца восьмидесятых годов прошлого века. Это монументальная стальная стена, густо усыпанная десятками тумблеров, щелкающими реле, мигающими лампами накаливания и громоздкими бумажными самописцами, которые методично царапают кривые линий на рулонах миллиметровки. Чтобы управлять таким объектом, оператор должен был обладать не только колоссальным опытом, удерживая в голове сотни взаимосвязей, но и недюжинной физической выносливостью, постоянно перемещаясь вдоль этой многометровой приборной панели.

Сегодня вся эта стена из металла, пластика и километров медных проводов сжалась до размеров одного плоского экрана. Человеко-машинный интерфейс (HMI - Human-Machine Interface) прошел колоссальный путь развития от примитивных кнопочных постов и текстовых монохромных дисплеев до интеллектуальных краевых устройств (Edge Devices), которые не просто отображают статичную картинку, но и анализируют гигантские массивы данных, связываются с нейросетями в облачных сервисах и принимают локальные решения за доли секунды.

Для современного оператора прокатного стана, диспетчера водоканала или технолога пищевого производства HMI-панель - это и есть сама машина. Технолог не видит того, что происходит внутри стального шкафа управления, его мало волнуют тактовые частоты центрального процессора или математические тонкости алгоритмов ПИД-регулирования. Весь его пользовательский опыт, вся его осведомленность о "здоровье" технологического процесса и скорость реакции на критические аварии зависят исключительно от того, насколько грамотно спроектирован графический интерфейс и насколько надежно физически работает сенсорный экран под его пальцами.

Давайте глубоко погрузимся в инженерную "кухню" современных человеко-машинных интерфейсов. Мы разберем, как эволюционирует аппаратная база в условиях экстремальных цеховых нагрузок, почему академическая концепция High-Performance HMI безжалостно убивает красивые трехмерные мнемосхемы, как веб-технологии меняют правила игры, и почему гибридные устройства стирают грань между панелью визуализации и программируемым логическим контроллером.

В мире бытовой потребительской электроники проекционно-емкостные сенсорные экраны (PCAP - те самые, что стоят в каждом смартфоне и планшете) победили безоговорочно и окончательно. Они поддерживают одновременное распознавание десяти касаний (мультитач), реагируют на легчайшие, невесомые свайпы и покрыты прочным химически закаленным стеклом, которое трудно поцарапать ключами. Казалось бы, логичный шаг - просто взять эту великолепную технологию и перенести ее в суровый мир промышленной автоматизации (АСУ ТП). Но на практике этот перенос столкнулся с жесточайшими законами физики.

Емкостный экран работает за счет измерения искажений электростатического поля. Когда токопроводящий объект (ваш палец) касается стекла, он забирает на себя часть заряда, и микроконтроллер вычисляет координаты этой утечки. Но представьте себе реальный заводской цех. Оператор работает в толстых диэлектрических спилковых перчатках на металлургическом производстве. Или на экран в процессе работы случайно попали брызги машинного масла, технической воды, СОЖ (смазочно-охлаждающей жидкости) или осела густая токопроводящая металлическая пыль.

В таких условиях обычный емкостный сенсор начинает вести себя абсолютно непредсказуемо. Он либо слепнет и вообще не реагирует на отчаянные нажатия оператора в перчатке, либо, что гораздо страшнее, начинает генерировать ложные срабатывания (так называемые фантомные нажатия) из-за капель воды, перекатывающихся по стеклу. В условиях управления опасным производственным объектом - например, при работе с прессом или химическим дозатором - ложное срабатывание кнопки "Пуск" может привести к фатальной техногенной катастрофе.

Именно поэтому в тяжелой промышленности до сих пор живут, доминируют и постоянно технологически совершенствуются резистивные сенсорные экраны (аналоговые 4-проводные и 5-проводные матрицы). Физика резистивной технологии базируется на простом и безотказном механическом замыкании двух токопроводящих слоев при физическом давлении на поверхность. Этой технологии абсолютно неважно, чем именно вы нажимаете на виртуальную кнопку - голым чистым пальцем, рукой в толстой сварочной краге, концом отвертки, колпачком шариковой ручки или пластиковым стилусом. Экран сработает четко и предсказуемо даже под толстым слоем мазута.

Современные промышленные HMI-панели обладают высочайшим классом защиты фронтальной части (обычно это стандарты IP65, IP67, а в пищевой промышленности даже IP69K). Их можно безбоязненно мыть горячей струей воды под высоким давлением с применением едких щелочных моющих средств, они не боятся агрессивных химических паров, устойчивы к ультрафиолету и выдерживают десятки миллионов сильных нажатий строго в одну и ту же точку экрана.

Конечно, инженеры не оставляют попыток адаптировать PCAP-технологию для заводов. Появляются сложные промышленные емкостные экраны, где контроллер сенсора "обучен" игнорировать капли воды и распознавать нажатия через тонкие хирургические или нитриловые перчатки. Но когда речь заходит о по-настоящему жестких, экстремальных условиях эксплуатации (например, на буровых установках, в горно-обогатительных комбинатах или неотапливаемых насосных станциях), старый добрый резистивный сенсор остается непревзойденным эталоном надежности.

Аппаратная эволюция панелей оператора не ограничивается только типом сенсорного стекла. Еще пятнадцать лет назад типичная HMI-панель представляла собой весьма примитивное устройство - "тонкий клиент". Внутри стоял слабенький процессор, чьей единственной задачей было опрашивать регистры памяти программируемого логического контроллера (ПЛК) по интерфейсу RS-485 и менять цвет пикселей на экране с красного на зеленый. Панель не принимала решений, не хранила долговременные архивы и не имела сложных математических функций.

Сегодня ситуация изменилась кардинально. Вскрыв корпус современной промышленной панели, вы обнаружите внутри полноформатный промышленный компьютер. Там бьются мощные многоядерные системы на кристалле (SoC) с архитектурой ARM Cortex или Intel x86, установлены гигабайты высокоскоростной оперативной памяти DDR4 и впаяны надежные промышленные твердотельные накопители (eMMC или SSD), рассчитанные на непрерывную перезапись данных годами.

Операционные системы тоже повзрослели. На смену закрытым микрокодам пришли специализированные, урезанные и защищенные сборки промышленного Linux или Windows 10 IoT Enterprise.

Такая вычислительная мощь превратила HMI-панель из пассивного наблюдателя в мощный аналитический хаб - устройство граничных вычислений (Edge Computing). Что это означает на практике? Теперь панели не просто транслируют сырые данные с датчиков. Они способны на лету фильтровать высокочастотный шум, рассчитывать сложные интегральные показатели (например, мгновенно вычислять OEE - общую эффективность оборудования), архивировать терабайты исторических трендов локально при обрыве связи с центральным сервером, и даже запускать локальные модели машинного обучения для предсказания поломки подшипника по спектру его вибрации.

С бурным ростом вычислительных мощностей контроллеров и появлением дешевых матриц высокого разрешения (FullHD и 4K) в начале нулевых годов в индустрии началась повальная эпидемия визуального украшательства. Инженеры-проектировщики систем SCADA и HMI соревновались в том, кто нарисует более красивый, фотореалистичный 3D-интерфейс. Экраны пестрили градиентными тенями, блестящими металлическими трубами, анимированным пламенем в виртуальных печах, вращающимися лопастями вентиляторов и реалистичными кирпичными стенами цехов.

Суровая промышленная практика показала, что такой дизайнерский подход абсолютно губителен для диспетчеров. На перегруженной яркими красками, тенями и бесконечными анимациями мнемосхеме глаз оператора невероятно быстро устает и "замыливается". Когда на мониторе всё мигает и переливается всеми цветами радуги, заметить появление маленького, но критически важного аварийного сообщения становится физиологически сложно. Человеческий мозг перегружается визуальным мусором. В результате время реакции диспетчера на нештатную ситуацию, развивающуюся на производстве, катастрофически возрастает. А в энергетике или химии потерянные секунды стоят миллионов.

Ответом на этот дизайнерский хаос стала строгая, научно обоснованная методология High-Performance HMI (Высокоэффективный человеко-машинный интерфейс), принципы которой детально описаны в авторитетном международном стандарте ISA-101.

Суть этой философии радикальна для неподготовленного взгляда, но она предельно эффективна в бою. Идеальная современная мнемосхема должна быть скучной. Весь фон экрана, все трубопроводы, реакторы, конвейеры и станки отрисовываются в максимально плоском, двумерном 2D-формате с использованием исключительно приглушенных, бледных оттенков серого цвета. Никаких объемных теней, никаких переливов, никакой реалистичной 3D-графики.

Яркие, насыщенные цвета (чистый красный, желтый, пурпурный, синий) жестко резервируются в палитре проекта исключительно для отображения аварий, тревог и критических отклонений от нормы.

При таком подходе экран находится в сером, абсолютно нейтральном и спокойном состоянии до тех пор, пока технологический процесс идет в штатном режиме. Но если где-то в системе резко повышается давление пара или останавливается насос - этот параметр мгновенно подсвечивается ярким, контрастным красным пятном на сплошном сером фоне. Боковым зрением, даже не вчитываясь в мелкие цифры, уставший диспетчер в конце ночной смены за доли секунды идентифицирует проблему.

Дополнительно в концепции High-Performance HMI массово внедряются продвинутые аналоговые индикаторы. Вместо того чтобы выводить на экран просто прыгающую цифру "45.6 градусов", инженеры рисуют ползунковые индикаторы со шлейфами истории (sparklines) или лепестковые "радарные" диаграммы. Это позволяет оператору одним мимолетным взглядом оценить тенденцию: падает ли уровень в резервуаре или стремительно растет, и насколько быстро мы приближаемся к красной зоне аварийной уставки. Мозг человека воспринимает геометрические формы и графики в сотни раз быстрее, чем декодирует сырой текст и цифры.

Исторически рынок HMI был предельно жестко сегментирован и закрыт. Каждый крупный мировой вендор автоматики выпускал свои панели и свою собственную, уникальную (и чаще всего платную) среду разработки для них. Проект визуализации, старательно нарисованный для панели одного немецкого бренда, было абсолютно невозможно перенести на панель японского конкурента без полного переписывания всего кода и перерисовки всей графики с чистого листа. Программы-конвертеры работали криво, и заказчик становился заложником одного производителя оборудования (так называемый Vendor Lock-in).

Сегодня индустрия переживает тектонический сдвиг, вызванный развитием открытых интернет-стандартов. Современные HMI-панели все чаще и чаще отказываются от тяжелых, компилируемых проприетарных сред исполнения (Runtime) в пользу общепринятых веб-технологий: HTML5, CSS3, JavaScript и векторной графики SVG.

Панель оператора физически превращается в защищенный промышленный веб-сервер. Вся графическая оболочка, скрипты и логика визуализации хранятся внутри этого сервера. Экран самой панели просто открывает встроенный промышленный браузер в полноэкранном режиме (режим киоска) и отрисовывает эту веб-страницу.

Такой переход дает инженерам эксплуатации и системным интеграторам колоссальные, немыслимые ранее преимущества. Во-первых, интерфейс становится кроссплатформенным и адаптивным. Мнемосхема, нарисованная программистом для 15-дюймовой панели на двери шкафа управления в цеху, будет точно так же корректно, без искажений пропорций, отображаться на рабочем планшете iPad инженера-наладчика, или на экране смартфона главного энергетика, который находится в командировке за тысячи километров от родного завода.

Во-вторых, обновление интерфейса происходит мгновенно и централизованно. Раньше, чтобы изменить опечатку в названии задвижки, инженеру нужно было брать ноутбук с кабелем, идти в цех, подключаться к панели и заливать новую прошивку. Теперь достаточно обновить веб-проект на сервере панели в один клик, и все тонкие клиенты (браузеры в цеху и в кабинетах начальства) при следующем обновлении страницы мгновенно получат новую версию экранов.

Классическая, устоявшаяся десятилетиями топология системы управления всегда подразумевала четкое разделение физического труда. Внизу, на DIN-рейке внутри стального шкафа монтируется "мозг" - программируемый логический контроллер (ПЛК). Он циклически выполняет математику, опрашивает модули ввода, читает код и дергает релейными выходами. На дверце шкафа монтируется "лицо" - HMI-панель, которая просто показывает картинку. Между ними инженеры протягивают кабель связи (Ethernet или медный RS-485) и долго настраивают таблицы адресов для обмена данными.

Но инженеры задались логичным вопросом: зачем тратить бюджет проекта на два отдельных процессора, два независимых блока питания, лишнюю кабельную коммутацию внутри шкафа, создание двух разных проектов в двух разных программах и сложную отладку сетевого обмена между ними? Ведь мощности современных многоядерных ARM-процессоров с лихвой хватает на то, чтобы одновременно, без тормозов справляться и с вычислением логики жесткого реального времени, и с отрисовкой сложной динамической графики.

Так на мировом рынке сформировался и стремительно набирает популярность класс гибридных устройств - панельных контроллеров (Panel PLC). Это устройства, которые в едином физическом корпусе объединяют функционал мощного общепромышленного ПЛК и полноценной HMI-панели оператора. И в этом сегменте особенно ярко выделяются отечественные разработки, которые не просто копируют западный опыт, а задают свои стандарты.

Показательным примером такой гибридной архитектуры на российском рынке является линейка промышленных логических контроллеров СТАБУР, выпускаемая екатеринбургским инжиниринговым предприятием ООО ПО «Промсвязь».

Когда ведущие западные гиганты (Siemens, Honeywell, Weintek) внезапно покинули российский рынок, перед заводами и инжиниринговыми компаниями встала проблема экстренного импортозамещения. Замена требовалась не в перспективе туманных разработок ближайшей пятилетки, а здесь и сейчас, для реализации "горящих" контрактов. Оборудование СТАБУР заходило на промышленные объекты именно в таких стрессовых условиях, без малейшего права на ошибку или "детские болезни". И оно доказало свою состоятельность.

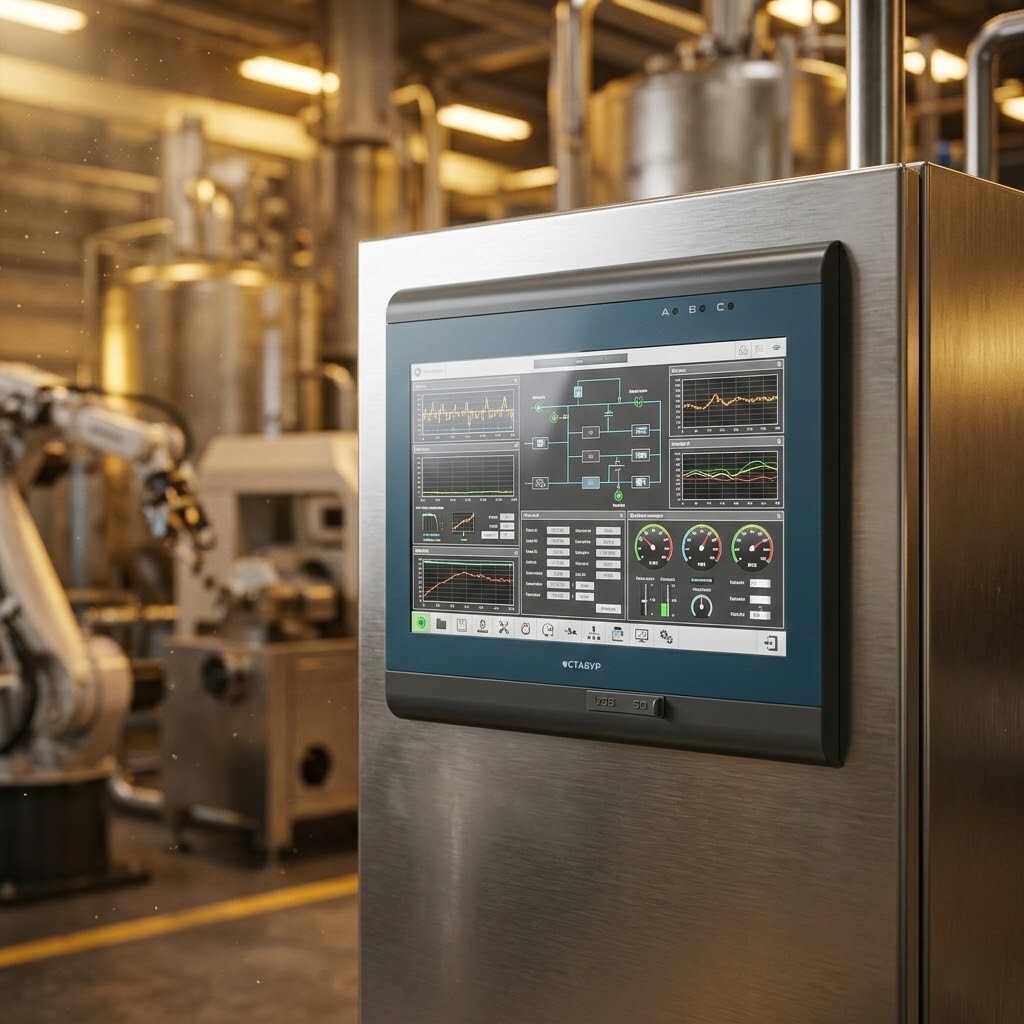

Архитектурно ПЛК СТАБУР представляет собой именно тот самый идеальный современный гибрид. Это промышленный моноблок, оснащенный надежным резистивным сенсорным экраном (что, как мы разбирали выше, критически важно для тяжелых производств). Линейка поражает своей гибкостью в подборе габаритов: заказчику доступны моноблоки с диагоналями 5, 7, 10, 12, 15, 17, 19, 21 и огромные 24 дюйма. Такой разброс форматов перекрывает абсолютно любые задачи проектировщика - от врезки маленького пульта управления в станину упаковочного станка до создания масштабного, обзорного диспетчерского пульта на главном щите управления районной теплоэлектростанции.

Главная боль любого системного интегратора при вынужденном переходе на новое "железо" - это необходимость долго и мучительно переучивать штат программистов на новые среды разработки. Создатели СТАБУР решили эту проблему максимально изящно и профессионально. Гибридные контроллеры этой линейки поставляются с нативной поддержкой самых популярных и мощных сред разработки - глобального мирового стандарта CODESYS 3.5 или продвинутой отечественной системы MasterSCADA 4D.

Это означает, что инженер-программист продолжает писать логику управления станком на привычных языках стандарта МЭК 61131-3 (таких как структурированный текст ST или функциональные блоковые диаграммы FBD) и тут же, в соседнем окне этой же программы, рисует графику визуализации. Внутренние переменные контроллера бесшовно, в пару кликов мыши привязываются к графическим кнопкам на экране. Нет необходимости настраивать сторонние OPC-серверы, прописывать вручную таблицы регистров Modbus или заботиться о сетевых тайм-аутах между панелью и ПЛК - потому что панель и ПЛК теперь являются одним физическим целым.

Коммуникационные возможности подобных гибридов покрывают все мыслимые потребности концепции Индустрии 4.0. На борту моноблоков СТАБУР физически присутствуют классические порты Ethernet, RS-485, RS-232, шина CAN и USB. Но помимо традиционной "меди", устройства могут комплектоваться встроенными модулями беспроводной связи WiFi, Bluetooth и GSM модемом. Это развязывает руки проектировщикам при создании распределенных систем диспетчеризации на удаленных объектах (например, на водозаборных скважинах в лесу, нефтедобывающих кустах или газораспределительных пунктах), где прокладка оптического кабеля физически невозможна или экономически нецелесообразна. А если встроенных в моноблок каналов аналогового и дискретного ввода-вывода становится недостаточно для конкретной задачи, система легко и элегантно масштабируется с помощью дополнительных сторонних модулей расширения через Modbus RTU/TCP.

Использование такого оборудования - это не маркетинг, а сухие цифры успешно закрытых проектов. Например, в ходе программы испытаний "СТАБУР тест-драйв" инженеры проводили мощное нагрузочное тестирование модели ПЛК СТАБУР 10. В контроллер был загружен тяжелый проект на 5000 точек данных (тегов). Для понимания масштаба: типичная насосная станция водоканала или цеховой чиллер оперирует пулом всего в 300-500 тегов. При такой экстремальной, нетипичной для моноблоков нагрузке время задержки контроллера (latency) составило микроскопические 7 миллисекунд. Устройство абсолютно стабильно архивировало плотную историю технологических параметров во встроенную флеш-память, а параллельная передача этого гигантского массива телеметрии на верхний уровень по современному тяжеловесному и защищенному протоколу OPC UA была успешно подтверждена на практике.

Массовый сектор автоматизации также голосует рублем за гибриды. В проектах автоматизации индивидуальных тепловых пунктов (ИТП), где критична не только аппаратная надежность, но и жесткая экономика проекта, связки панельных контроллеров уверенно вытесняют зарубежные аналоги. Практика показала, что разрешение экрана и общая отзывчивость сенсора у российской модели СТАБУР 12 визуально превосходит популярный в России импортный аналог Weintek cMT2128X. И что самое важное для бизнеса системного интегратора - применение отечественных моноблоков позволило ощутимо снизить итоговую сметную стоимость сборки всего шкафа управления. На масштабе автоматизации целого микрорайона с десятками типовых ИТП это дает огромную экономию бюджета заказчика. Аналогичные успешные кейсы замены старых связок Siemens S7-224 + TP 177 на чиллерах доказывают, что гибридная архитектура не только жизнеспособна, но и превосходит старые классические схемы по функционалу, добавляя в старые станки веб-доступ и современную телеметрию.

По мере того как HMI-панели умнеют и подключаются к заводским локальным сетям, а порой и к внешнему интернету, на первый план выходит проблема кибербезопасности. Старый миф инженеров АСУ ТП о том, что промышленную сеть можно защитить просто физически отключив ее от внешнего мира (концепция "Air Gap" или "воздушный зазор"), давно разрушен. Вредоносный код заносят наладчики на своих ноутбуках, операторы на флешках, или вирусы проникают через плохо настроенные шлюзы.

Современные HMI-решения обязаны соответствовать жестким стандартам IT-безопасности. Они поддерживают шифрование трафика (SSL/TLS), умеют работать через защищенные VPN-туннели и интегрируются с корпоративными системами управления учетными записями (Active Directory/LDAP). Важнейшим элементом стала строгая ролевая модель доступа. Действия простого оператора, технолога и инженера-наладчика жестко разграничены. Каждое нажатие на критическую кнопку, каждое изменение уставки давления или температуры записывается в специальный неизменяемый системный журнал аудита (Audit Trail). Если на заводе произойдет авария из-за неверных действий персонала, комиссия сможет восстановить посекундную хронологию того, кто, во сколько и под каким паролем изменил параметр на экране HMI.

Меняются и протоколы общения. Если раньше панель была рабом (Slave) и просто ждала, когда ей пришлют данные по медленному протоколу Modbus RTU, то сегодня HMI - это полноправный, а зачастую и главный участник информационного обмена. Внедрение концепций Промышленного Интернета Вещей (IIoT) сделало стандартом использование легковесных брокеров сообщений, таких как MQTT. В этой парадигме HMI-панель (или гибридный контроллер) выступает в роли "Издателя" (Publisher). Она берет сырые данные с датчиков, усредняет их, упаковывает в компактные JSON-пакеты и отправляет в облачный брокер только тогда, когда значение реально изменилось, экономя колоссальные объемы сетевого трафика. А системы верхнего уровня (ERP, MES или облачные нейросети) просто подписываются на эти обновления.

Эволюция человеко-машинных интерфейсов - это увлекательное отражение того, как меняется вся мировая промышленность. От примитивных лампочек и тугих механических кнопок мы пришли к интеллектуальным стеклянным панелям, которые обладают вычислительной мощностью, превосходящей серверы начала двухтысячных.

Объединение мощи программируемых логических контроллеров с современными векторными графическими технологиями веб-визуализации в едином прочном моноблочном корпусе - это не просто временный, преходящий инженерный тренд. Это абсолютно логичное, экономически выверенное и технологически элегантное решение. Панель перестала быть просто глупым "окном" в технологический процесс, она превратилась в полноценный интеллектуальный хаб, собирающий, обрабатывающий и защищающий критические данные. И тот факт, что отечественные инжиниринговые разработки успешно внедряются и выигрывают жесткую конкуренцию в этом высокотехнологичном сегменте, наглядно доказывает: эра слепого копирования чужих идей закончилась, началась эпоха создания собственных, надежных индустриальных стандартов.
