Представьте себе критическую ситуацию на крупном нефтехимическом комплексе. Давление в одном из реакторов начинает лавинообразно расти. У оператора в диспетчерской есть буквально десять или пятнадцать секунд, чтобы оценить масштаб проблемы, локализовать неисправный узел и принять единственно верное решение об экстренном сбросе газа. В эти роковые секунды человеческий мозг физически не способен читать длинные текстовые описания неисправностей или расшифровывать сложные аббревиатуры в таблицах. В состоянии колоссального стресса у оператора возникает эффект туннельного зрения, и единственное, что может мгновенно пробиться через этот когнитивный барьер - это правильный визуальный символ.
Интерфейс человек-машина (Human-Machine Interface, или HMI) прошел гигантский эволюционный путь от громоздких панелей с физическими тумблерами и аналоговыми стрелочными манометрами до современных многоэкранных цифровых диспетчерских. Но парадокс заключается в том, что по мере роста вычислительных мощностей и улучшения разрешения дисплеев интерфейсы стали более опасными. Индустрия пережила темный период скевоморфизма, когда программисты соревновались в создании максимально реалистичных, блестящих трехмерных насосов, труб с градиентными переливами и анимированных языков пламени на экранах SCADA-систем. Эта визуальная перегруженность приводила к катастрофам, так как за красивыми картинками операторы не видели реального технологического процесса.
Сегодня проектирование иконок и символов для HMI - это не вотчина графических дизайнеров или художников. Это строгая, математически выверенная инженерная дисциплина, находящаяся на стыке когнитивной психологии, семиотики, эргономики и международных стандартов безопасности. В этом масштабном исследовании мы разберем мировую практику создания графических элементов для промышленной автоматизации, от фундаментальной математики когнитивной нагрузки до технической реализации масштабируемой векторной графики в современных веб-панелях.
Семиотика в машинном зале: Как мозг читает символы
Чтобы понять, почему одни иконки работают мгновенно, а другие заставляют оператора задумываться, необходимо обратиться к семиотике - науке о знаках и знаковых системах. В основе визуального языка HMI лежит классическая триада американского логика Чарльза Сандерса Пирса, который разделил все знаки на три фундаментальные категории: иконы, индексы и символы.
Иконический знак (икона) имеет прямое, физическое визуальное сходство с обозначаемым объектом. На экране SCADA это может быть схематичное контурное изображение резервуара или силуэт центробежного насоса. Человеческий мозг распознает такие знаки мгновенно, так как они напрямую обращаются к зрительной памяти, минуя лингвистические центры обработки.
Индексный знак (индекс) строится на причинно-следственной или пространственной связи. В промышленном интерфейсе классическим индексом является стрелка, указывающая направление потока жидкости в трубе, или столбик термометра. Индекс не похож на саму температуру, но он физически связан с ее проявлением.
Символический знак (символ) - это самая сложная для восприятия категория. Символ не имеет никакого физического сходства с объектом. Его значение держится исключительно на предварительном обучении и культурной конвенции. Яркий пример - знак радиационной опасности (черный трилистник) или пиктограмма высокого электрического напряжения (молния). Если человека не обучить значению этого символа заранее, он никогда не догадается о его смысле.
Профессиональный инженер-проектировщик HMI филигранно комбинирует все три типа знаков. Главный контур технологической установки строится из иконических знаков для быстрого пространственного ориентирования. Динамика процесса (расходы, уровни) отображается через индексы. А критические состояния и аварии маркируются стандартизированными символами. Ошибка в выборе типа знака ведет к фатальному росту когнитивной нагрузки.
Математика когнитивной нагрузки: Закон Хика на производстве
Скорость реакции оператора на изменение состояния иконки на экране можно рассчитать математически. Фундаментальным законом инженерной психологии является закон Хика-Хаймана, который описывает время, необходимое человеку для принятия решения при выборе из множества альтернатив. В применении к HMI формула выглядит следующим образом:
В этом уравнении RT обозначает время реакции (Response Time), a и b - это эмпирические константы, зависящие от условий среды и тренированности оператора, а n - это количество равновероятных альтернатив или, в нашем случае, количество различных, конкурирующих за внимание визуальных стимулов (иконок) на экране.
Эта элегантная логарифмическая функция объясняет главную проблему перегруженных интерфейсов. Если вы выведете на экран диспетчера пятьдесят разноцветных, сложных, анимированных иконок оборудования, параметр n возрастет катастрофически. Время реакции оператора на аварийное изменение одной из этих иконок увеличится до неприемлемых значений. Человеческий глаз будет физически сканировать экран, пытаясь отфильтровать полезный сигнал от визуального шума.
Именно поэтому современная парадигма требует тотальной минимизации графических элементов. Если насос работает в штатном режиме, он не должен привлекать к себе внимание. Его иконка должна сливаться с фоном, становясь невидимой для периферийного зрения. И только при возникновении нештатной ситуации (например, вибрация превысила уставку) иконка должна изменить свою форму и цвет, чтобы мгновенно вырваться из логарифмической ловушки закона Хика и стать единственным стимулом на экране.
Парадигма High-Performance HMI: Убийство скевоморфизма
Осознание того факта, что красивая 3D-графика убивает скорость реакции, привело мировую индустрию автоматизации к созданию новой философии, закрепленной в авторитетном международном стандарте ISA-101 (Human Machine Interfaces for Process Automation Systems). Эта методология получила название High-Performance HMI (Высокоэффективный человеко-машинный интерфейс).
Стандарт ISA-101 объявляет беспощадную войну скевоморфизму. Скевоморфизм - это попытка перенести физические свойства реальных объектов в цифровой мир (например, рисовать тени, блики света, объемные заклепки на виртуальной кнопке). В современных HMI это строжайше запрещено. Все иконки и символы должны быть абсолютно плоскими (Flat Design). Объем, градиенты и тени не несут никакой технологической информации, они лишь нагружают графический процессор панели и, что гораздо хуже, перегружают зрительную кору мозга оператора.

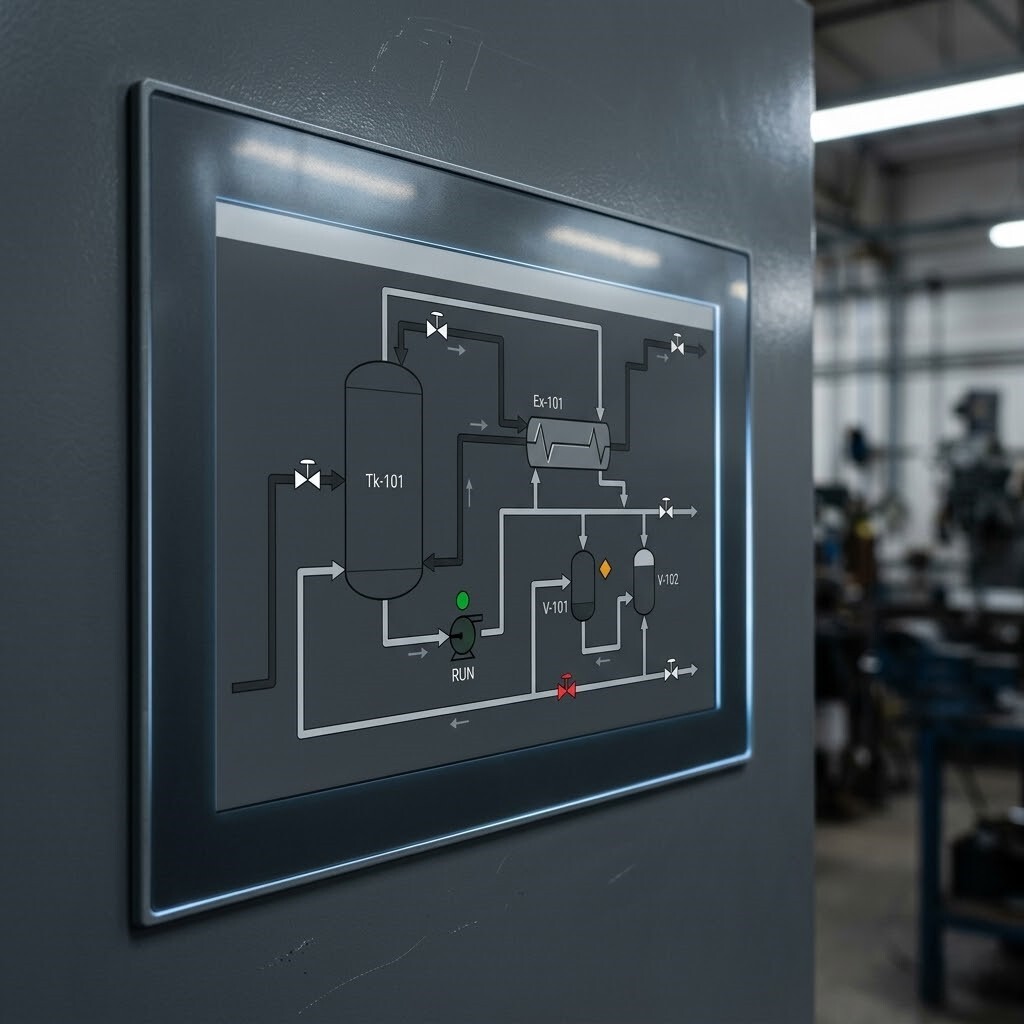

Цветовая палитра в High-Performance HMI сведена к суровому минимуму. Фон всех мнемосхем всегда выполняется в нейтральных светло-серых тонах. Иконки трубопроводов, резервуаров и агрегатов в их нормальном, штатном режиме работы рисуются темно-серыми или черными контурами без заливки. Запрещено использовать зеленый цвет для обозначения работающего двигателя или красный цвет для обозначения остановленного (как это делали десятилетиями ранее).
Яркие цвета жестко зарезервированы исключительно для аварийной сигнализации. Когда на сером, монотонном экране появляется яркая красная пиктограмма, она обладает стопроцентным контрастом и мгновенно захватывает внимание оператора, не оставляя шансов на ошибку.
Двойное кодирование: Форма как гарант безопасности
Одной из самых грубых ошибок при проектировании символов для АСУ ТП является использование цвета как единственного носителя информации. Если вы обозначаете критическую аварию просто изменением цвета иконки клапана с серого на красный, вы создаете бомбу замедленного действия.
Мировая медицинская статистика неумолима: около восьми процентов мужчин на планете страдают различными формами дальтонизма (цветовой слепоты), чаще всего не различая красный и зеленый цвета. Кроме того, старые промышленные мониторы выгорают, их цветопередача искажается из-за пыли, яркого солнечного света в кабине экскаватора или просто из-за износа матриц. Если оператор не различает цвета, или если монитор исказил оттенок, критическая информация будет потеряна.
Передовые стандарты безопасности требуют обязательного применения принципа избыточного двойного кодирования (Redundant Coding). Цвет всегда должен дублироваться уникальной геометрической формой.
В системах управления тревогами (Alarm Management) иконки приоритетов аварий строго стандартизированы не только по цвету, но и по геометрии:
- Критический приоритет (Критическая авария): Ярко-красный квадрат с вписанной внутрь цифрой 1 или буквой C (Critical).
- Высокий приоритет: Желтый или оранжевый треугольник, вершиной вверх, с цифрой 2 или буквой H (High).
- Средний приоритет: Желтый треугольник, вершиной вниз, или ромб.
- Диагностическое сообщение: Синий или белый круг.
Таким образом, даже если перевести интерфейс SCADA-системы в черно-белый режим (Grayscale), оператор по одной только форме иконки мгновенно поймет, где произошла критическая ошибка, а где просто нужно провести техническое обслуживание. Геометрия символа прошивается в подсознании оператора гораздо надежнее, чем его цветовая заливка.
Глобальная стандартизация: Общий язык машин
В условиях тотальной глобализации производственных цепочек станок, произведенный в Германии, может завтра оказаться на заводе в Бразилии, а послезавтра управлять им будет приглашенный инженер из Вьетнама. Если каждый производитель оборудования будет придумывать свои собственные иконки для одних и тех же функций, возникнет технологический Вавилон.
Чтобы предотвратить этот хаос, Международная организация по стандартизации (ISO) и Международная электротехническая комиссия (IEC) десятилетиями формируют единые глобальные реестры графических символов для использования на оборудовании. Главными документами в этой сфере являются стандарты ISO 7000 и IEC 60417.
Именно благодаря этим стандартам символ включения питания (разомкнутый круг с вертикальной чертой внутри, зарегистрированный как IEC 60417-5009) понятен абсолютно каждому человеку на планете, независимо от его родного языка. Этот символ является гениальным примером семиотической эволюции. Он произошел от наложения двух бинарных цифр: единицы (включено) и нуля (выключено). Со временем это наложение превратилось в единую, неразделимую икону современной технологической эпохи.
При проектировании HMI интерфейсов инженеры обязаны сверяться с этими реестрами. Для функций аварийного останова, сброса ошибок, блокировки дверей, ручного или автоматического режима работы существуют строгие, защищенные международными соглашениями пиктограммы. Использование собственных, дизайнерских фантазий для таких критических функций строжайше запрещено, так как в экстренной ситуации инстинкты оператора заставят его искать знакомый международный символ, а не разгадывать креативный ребус местного программиста.
Инженерная реализация: Векторная математика SVG
Развитие символьного языка HMI неразрывно связано с эволюцией программных платформ. В старых системах диспетчеризации иконки создавались в виде растровых изображений (BMP, PNG или JPEG). Растровая картинка - это просто жесткая прямоугольная сетка (матрица) из пикселей. У такого подхода есть два фатальных недостатка в современной промышленности.
Во-первых, растровые иконки не масштабируются. Если вы нарисуете красивую растровую иконку насоса размером 32 на 32 пикселя для маленькой панели оператора у станка, а затем попытаетесь вывести эту же мнемосхему на гигантскую четырехметровую видеостену в центральной диспетчерской завода, ваша иконка превратится в размытое, пиксельное месиво.
Во-вторых, вы не можете программно взаимодействовать с внутренними элементами растровой картинки. Вы не можете попросить контроллер изменить цвет только рабочего колеса внутри иконки насоса, вам придется заранее нарисовать две разные картинки (серый насос и красный насос) и просто менять их местами.
Современные мировые платформы автоматизации (такие как Ignition от Inductive Automation, WebIQ или современные версии WinCC) полностью отказались от растра в пользу масштабируемой векторной графики (Scalable Vector Graphics - SVG).
Векторная иконка - это не набор пикселей, это чистая математика. Форма символа в формате SVG описывается с помощью XML-разметки, которая содержит координаты точек и математические формулы кривых Безье.
Математическое описание кубической кривой Безье, которая формирует плавные контуры любой векторной иконки, задается параметрическим уравнением:
Где P0 и P3 - это опорные точки, а P1 и P2 - контрольные точки, задающие кривизну линии. Поскольку это чистое математическое уравнение, процессор видеокарты может пересчитать этот контур для любого разрешения экрана. Иконка в формате SVG будет выглядеть абсолютно резкой и идеальной как на пятидюймовом экране мобильного планшета обходчика, так и на 8K-мониторе диспетчера.
Более того, так как SVG является текстовым XML-документом, инженеры могут встраивать переменные контроллера (теги ПЛК) прямо в код самой иконки с помощью JavaScript или внутренних скриптов SCADA. Это открывает невероятные возможности для динамической анимации. Векторный символ уровня в резервуаре может плавно заливаться цветом с точностью до миллиметра, следуя за показаниями радарного датчика, а контур векторной трубы может менять свою толщину в реальном времени в зависимости от давления жидкости. Символ перестает быть статической картинкой и превращается в живой, математически связанный с физическим процессом цифровой двойник.
Проблема культурного контекста и метафор
Одной из самых неочевидных проблем при проектировании символов для глобального рынка является устаревание метафор и культурная специфика. Иконки часто базируются на физических объектах из реального мира. Но реальный мир меняется быстрее, чем промышленные стандарты.
Классический пример - иконка сохранения данных в виде трехдюймовой пластиковой дискеты. Для инженеров, выросших в девяностые годы, эта иконка интуитивно понятна. Но для молодого поколения операторов, которые родились в эпоху облачных технологий и твердотельных накопителей, дискета не значит ровным счетом ничего. Это просто странный квадрат с металлическим затвором. Иконка, задуманная как очевидная метафора физического носителя, постепенно превратилась в абстрактный символ, значение которого нужно заучивать наизусть.
Индустрия HMI борется с этим, переходя от предметных метафор к функциональным и абстрактным логическим символам. Вместо того чтобы рисовать физическую шестеренку для обозначения раздела настроек, интерфейсы переходят к более абстрактным символам конфигурации (например, стилизованным ползункам эквалайзера или абстрактным узлам сети).
Также необходимо учитывать культурные особенности. В некоторых азиатских культурах красный цвет исторически ассоциируется с богатством, успехом и ростом (например, красные цифры на китайских фондовых биржах означают рост акций), в то время как в европейской и американской инженерной традиции красный - это всегда опасность, стоп, критическая авария. Поэтому глобальные вендоры HMI панелей закладывают в свои системы возможность региональной локализации не только текстового перевода, но и полной замены цветовых палитр и библиотек символов в зависимости от того, в какую точку земного шара будет отгружен станок.
Пространственные интерфейсы: Будущее за пределами плоских экранов
Развитие иконографики не останавливается на плоских мониторах. Индустрия стоит на пороге массового внедрения пространственных интерфейсов с использованием дополненной реальности (Augmented Reality - AR) для обслуживания промышленного оборудования.
Когда сервисный инженер надевает промышленные AR-очки (например, Microsoft HoloLens индустриального исполнения) и смотрит на реальный физический насос в цеху, система машинного зрения распознает агрегат и накладывает виртуальные символы прямо поверх физической реальности. В этой парадигме законы проектирования иконок снова меняются.
Символ, парящий в трехмерном пространстве цеха, должен учитывать освещенность реального мира, глубину фокуса и перекрытия объектов. Иконки в AR-интерфейсах становятся объемными (возвращение скевоморфизма на новом, оправданном витке), они снабжаются динамическими линиями привязки (Anchors), указывающими точно на тот болт, который нужно открутить. Здесь когнитивная психология решает задачу слияния виртуального символа с физическим миром так, чтобы голограмма не перекрывала инженеру обзор опасных вращающихся деталей реального станка.
Заключение: Философия молчаливых знаков
Проектирование иконок и символов для HMI интерфейсов - это невидимая, но критически важная линия обороны любого промышленного предприятия. Каждая пиктограмма, каждая линия векторного контура и каждый оттенок серого цвета на экране диспетчера имеют свою математическую, психологическую и инженерную цену.
Отказ от красивой трехмерной графики в пользу строгих, плоских символов High-Performance HMI, дублирование цветовых кодов геометрическими формами и использование строгой математики векторных кривых SVG - все это подчинено одной главной цели. Эта цель заключается в том, чтобы интерфейс перестал быть препятствием между человеческим мозгом и физическим процессом. Идеальная иконка на промышленном экране - это та, которую оператор не замечает в штатном режиме, но которая спасает завод от катастрофы, мгновенно донося суть проблемы за те самые роковые секунды, когда счет времени идет на мгновения.
