Покорение бездны: Инженерная архитектура автономных роботов в глубоких шахтах и пещерах

Спуститесь на два или три километра под поверхность Земли, и вы окажетесь в самой враждебной среде, которую только можно представить для работы любого электронного оборудования. Здесь царит абсолютная, первобытная тьма, которую не способны пробить даже самые мощные прожекторы из-за висящей в воздухе густой абразивной пыли. Здесь температура скал достигает шестидесяти градусов по Цельсию из-за геотермального градиента, а влажность стопроцентно насыщена едкими подземными водами. На протяжении тысячелетий эта бездна покорялась исключительно тяжелым ручным трудом, потом и кровью горняков. Но сегодня мировая горнодобывающая промышленность переживает свой самый грандиозный технологический сдвиг.

От золотодобывающих шахт в Австралии до гигантских железорудных рудников за полярным кругом в Швеции и медных забоев в Канаде - индустрия стремительно переходит к концепции безлюдного рудника (Zero-Entry Mine). Людям больше не нужно спускаться в преисподнюю. Они сидят в белоснежных диспетчерских на поверхности, попивая кофе и наблюдая через мониторы, как флотилии гигантских автономных машин самостоятельно бурят скалы, взрывают породу и вывозят руду на поверхность. В этом глубоком техническом анализе мы без скучных перечислений и академических формул разберем суровую физику и сложнейшую архитектуру подземной автоматизации. Мы выясним, как роботы ориентируются там, где физически не существует GPS, как инженеры прокладывают высокоскоростной интернет сквозь гранит, и почему алгоритмы машинного зрения сходят с ума в бесконечных серых туннелях.

Первая и самая фундаментальная проблема любого подземного робота - это ответ на вопрос "Где я нахожусь?". На поверхности Земли мы привыкли полагаться на спутниковые системы навигации. Но радиосигнал от спутника, мощность которого сопоставима с излучением слабой лампочки, физически не способен пробиться даже сквозь пару метров твердой породы, не говоря уже о километровых толщах гранита. Под землей GPS просто не существует.

Чтобы заставить пятидесятитонный погрузчик автономно мчаться по узкому извилистому туннелю со скоростью тридцать километров в час, инженерам пришлось адаптировать технологию одновременной локализации и картографирования (Simultaneous Localization and Mapping, или сокращенно SLAM).

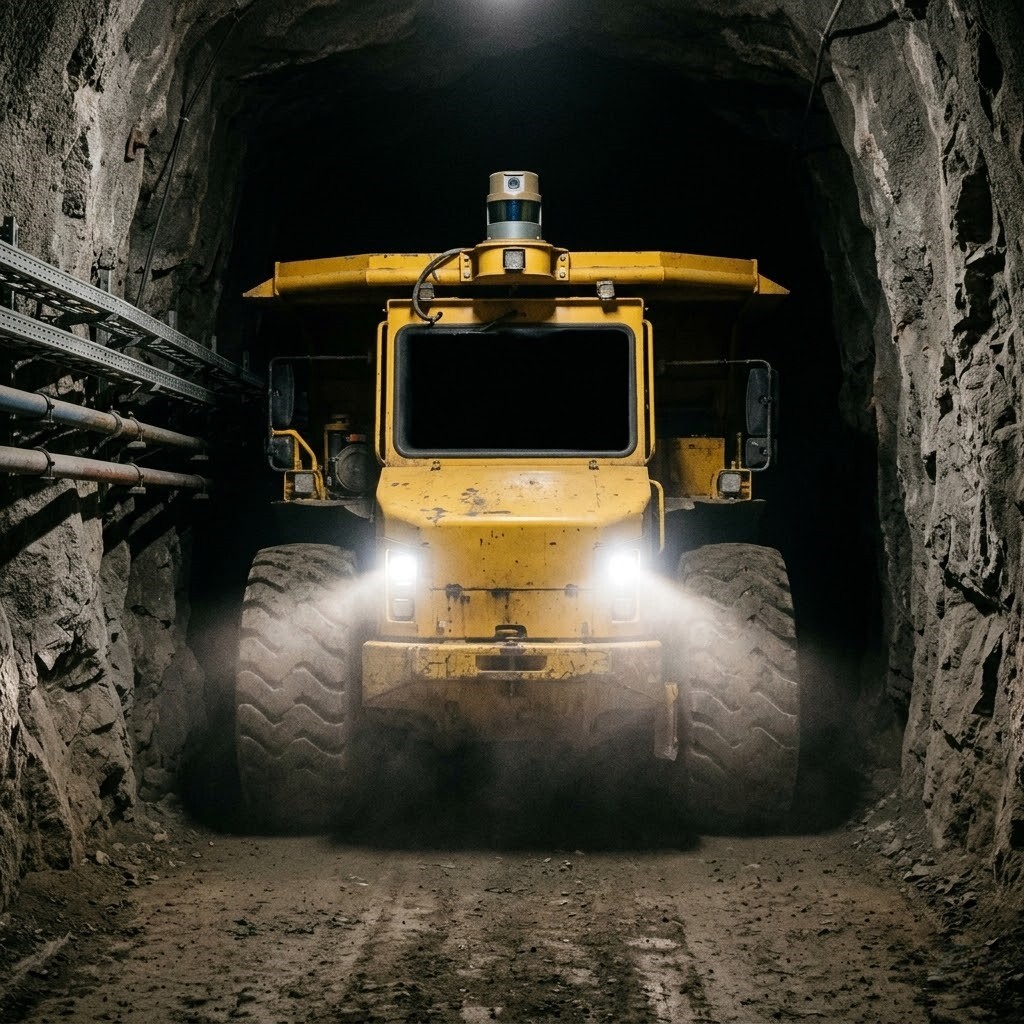

Глазами подземного беспилотника выступают промышленные 3D-лидары. Лидар представляет собой вращающуюся головку, которая испускает сотни тысяч лазерных импульсов в секунду во все стороны. Свет долетает до скалистой стенки туннеля, отражается и возвращается обратно в приемник. Компьютер измеряет время полета каждого фотона и строит вокруг себя невероятно точное трехмерное облако точек (Point Cloud).

Робот непрерывно сравнивает новое облако точек с предыдущим. Алгоритмы итеративного поиска ближайшей точки находят общие геометрические выступы на стенах (уникальные неровности скалы, ниши, перекрестки) и математически вычисляют, как именно робот сместился в пространстве за прошедшую миллисекунду. Машина буквально ощупывает стены лазерными лучами, рисуя карту и одновременно вычисляя свои координаты внутри этой карты.

Но в шахте эта идеальная математическая модель сталкивается с суровой физикой. Первая проблема - это пыль. После взрыва породы или при выгрузке руды туннель заполняется густым облаком взвеси. Обычный лазерный луч отражается от пылинки, и компьютер думает, что перед ним возникла сплошная стена, заставляя робота бить по тормозам. Чтобы обойти эту слепоту, передовые промышленные лидары используют технологию многоцелевого отражения (Multi-Echo). Лазерный импульс способен частично пробиться сквозь пылинку и долететь до реальной стены. Датчик фиксирует несколько отражений от одного выстрела и программно отбрасывает самые слабые и ранние сигналы (пыль), фокусируясь только на самом сильном и позднем отражении (твердая скала).

Вторая проблема - это проблема бесконечного коридора. Если проходческий комбайн прорубил идеально ровный, гладкий и прямой туннель, лидару становится не за что зацепиться. На стенах нет уникальных геометрических маркеров. Облако точек на предыдущем кадре выглядит абсолютно так же, как на следующем. Алгоритм SLAM начинает соскальзывать, и робот теряет свое положение по продольной оси. Чтобы не потеряться в пространстве, система локализации всегда комплексируется с инерциальными измерительными модулями (IMU) тактического класса. Чувствительные оптоволоконные гироскопы и акселерометры фиксируют малейшие ускорения и повороты шасси, подстраховывая лазерный сканер на участках ровных стен.

Вы не можете отправить в шахту автономного робота без надежного канала связи. Машине нужно получать производственные задания, скидывать телеметрию и, что самое главное, передавать видеопоток высокого разрешения диспетчеру на поверхность для ручного перехвата управления в нештатных ситуациях.

Строительство беспроводной сети под землей - это кошмар для любого радиоинженера. Туннели извиваются, разветвляются и меняют угол наклона. Радиоволны стандартного Wi-Fi диапазона прекрасно отражаются от стен, но при каждом отражении они теряют энергию. За поворотом туннеля сигнал просто исчезает, возникает зона радиотени.

Долгие десятилетия индустрия решала эту проблему технологией излучающего кабеля (Leaky Feeder). Это специальный толстый коаксиальный кабель, в медном экране которого на заводе намеренно прорезаны щели. Этот кабель тянется по потолку вдоль всех туннелей шахты на сотни километров. Радиосигнал от базовой станции идет внутри кабеля, и через эти щели часть энергии постоянно просачивается наружу, создавая вокруг кабеля равномерное радиополе. Роботы, проезжая под кабелем, постоянно остаются на связи.

Но излучающий кабель имеет катастрофический недостаток - крайне узкую полосу пропускания. По нему можно передать голос диспетчера или простую телеметрию о скорости машины, но передать по нему четыре потока видео в формате 4K с камер автономного погрузчика физически невозможно.

Поэтому современные цифровые рудники по всему миру массово переходят на частные подземные сети Private LTE и 5G. Инженеры устанавливают компактные базовые станции сотового формата на каждом крупном перекрестке туннелей. Физика распространения высокочастотных волн 5G внутри туннеля работает как в волноводе. Сигнал многократно переотражается от стен, и вместо того, чтобы мешать сам себе (как это происходит с обычным Wi-Fi), умные алгоритмы MIMO собирают эти переотраженные лучи в единый мощный поток данных.

Для самых удаленных и еще не оборудованных туннелей, куда роботы отправляются на разведку или после завалов (например, в рамках спасательных миссий, как на знаменитых соревнованиях DARPA Subterranean Challenge), используется технология самоорганизующихся ячеистых сетей (Mesh Networks). Каждый робот, каждый автономный дрон и каждый шахтер с умной каской несут на себе небольшой ретранслятор. Машины сами, без участия центрального сервера, выстраивают цепочку передачи данных. Если один робот уезжает глубоко в пещеру за угол, он передает свой видеопоток роботу, стоящему на перекрестке, а тот перекидывает его дальше к выходу. Это динамическая, неубиваемая архитектура связи, которая физически не зависит от кабелей на потолке.

Добыча твердых полезных ископаемых начинается с бурения скалы и закладки взрывчатки. Исторически бурильщик стоял в корзине прямо перед забоем, оглушаемый ревом перфораторов, в облаке водяной пыли и машинного масла, вручную наводя тяжелые буровые стрелы. Сегодня эта профессия полностью оцифрована.

Современные автономные буровые установки (Jumbo drills) - это шедевры тяжелой мехатроники. Машина подъезжает к глухой стене забоя (груди забоя). Сначала она сканирует неровную скалистую поверхность своими бортовыми лазерами и строит ее математическую 3D-модель. Затем компьютер накладывает на эту модель загруженный от маркшейдеров паспорт буровзрывных работ - строгую сетку из десятков скважин, которые нужно пробурить.

Здесь вступает в работу сложнейшая обратная кинематика гидравлических стрел. Стрела буровой установки имеет до семи степеней свободы, прямо как рука промышленного робота на конвейере. Но в отличие от чистого конвейера, здесь гидроцилиндры должны толкать тяжелый перфоратор, преодолевая сопротивление гранита. Контроллер вычисляет точные углы сгиба каждого сустава стрелы, чтобы кончик бура коснулся неровной скалы ровно в заданной координате и под строго определенным углом (с точностью до десятых долей градуса).

Сам процесс бурения также передан под контроль искусственного интеллекта. Порода неоднородна. В граните могут встречаться мягкие глинистые прослойки или невероятно твердые кварцевые жилы. Если давить на бур с одинаковой силой, в мягкой породе он увязнет, а в твердой перегреется и сломается. Система управления бурением непрерывно, тысячи раз в секунду измеряет давление гидравлики, скорость вращения и акустическую вибрацию буровой штанги. Как только алгоритм чувствует изменение плотности породы, он мгновенно, без участия человека, сбрасывает или увеличивает давление подачи и изменяет частоту гидроударов перфоратора. Машина буквально чувствует камень через сталь, обеспечивая максимальную скорость проходки и спасая дорогостоящий инструмент от поломок.

Вслед за буровыми роботами в забой отправляются автономные зарядчики. Это машины с длинными роботизированными щупами, которые самостоятельно находят пробуренные отверстия, аккуратно вставляют в них детонаторы и закачивают строго рассчитанную порцию эмульсионной взрывчатки. Роботизация этого этапа полностью выводит человека из самой опасной зоны рудника, где всегда есть риск обрушения висячего бока (потолка) еще не укрепленного туннеля.

Когда взрыв прогремел и пыль осела, в туннеле остается огромная гора разбитой породы (горной массы). Ее нужно вывезти. Эта задача ложится на плечи погрузочно-доставочных машин (Load Haul Dump, или LHD). Это низкие, невероятно мощные погрузчики с шарнирно-сочлененной рамой, которые могут перевозить за один раз до двадцати тонн руды.

Автоматизация LHD стала Святым Граалем мировой подземной индустрии. Цикл работы машины прост: доехать до забоя, зачерпнуть руду ковшом, проехать задним ходом по туннелям до рудоспуска (вертикальной шахты), вывалить руду и вернуться обратно. И так сотни раз за смену. Человек устает от этой монотонности уже через пару часов, начинает терять концентрацию и царапать бортами дорогой машины скалистые стены. Автономный робот способен делать это двадцать четыре часа в сутки с идеальной, пугающей точностью.

Навигация LHD в узком туннеле опирается на алгоритмы следования вдоль стен (Wall-following). Машина непрерывно сканирует профиль туннеля лидарами. Из-за того, что погрузчик очень длинный и сгибается посередине (шарнирно-сочлененная рама), задняя часть машины при повороте двигается по совершенно иной траектории, чем передняя. Контроллер должен в реальном времени решать сложнейшие геометрические уравнения кинематики транспортного средства, учитывая угол излома рамы, чтобы задний бампер не снес крепления кабелей на стене. Система управления прокладывает математическую траекторию ровно по центру туннеля и с помощью быстрых пропорционально-интегрально-дифференцирующих (ПИД) регуляторов управляет гидравликой руля, удерживая многотонную массу на идеальной траектории с зазорами от стен в жалкие десять-пятнадцать сантиметров.

Самой сложной задачей для инженеров долгое время оставалась автоматизация самого процесса черпания руды ковшом (Autonomous Mucking). Груда взорванной породы всегда имеет случайную форму. Иногда это мелкая щебенка, иногда - гигантские непробиваемые валуны. Если просто ехать вперед и поднимать ковш, колеса начнут буксовать, и дорогая резина порвется об острые камни за считанные дни.

Сегодня передовые алгоритмы черпания базируются на машинном обучении и анализе гидравлических сопротивлений. Когда ковш робота врезается в кучу руды, компьютер измеряет сопротивление на подъемных цилиндрах и датчиках крутящего момента на колесах. Нейросеть имитирует интуицию опытного оператора. Если ковш уперся в непреодолимый валун, робот мгновенно прекращает буксовать, слегка опускает ковш, сдает назад на полметра, меняет угол атаки лезвия и пытается поддеть кучу с другой стороны. Робот раскачивает ковш, заставляя руду осыпаться внутрь, обеспечивая максимальное стопроцентное заполнение при минимальном износе шин и трансмиссии.

Роботизация шахт происходит постепенно. Полностью изолированные участки, где работают только беспилотники, огораживаются массивными лазерными барьерами. Если человек или обычная ручная машина случайно пересекает этот барьер, все роботы в зоне экстренно останавливаются. Но большинство мировых рудников сегодня - это гибридная среда. Автономные гиганты вынуждены делить узкие туннели с внедорожниками геологов, пикапами ремонтников и пешими шахтерами.

В условиях отсутствия освещения, постоянной грязи и слепых поворотов обычные системы технического зрения или радары, которые отлично работают на беспилотных автомобилях Tesla на земных автобанах, под землей абсолютно бесполезны. Камера забивается грязью через десять минут работы, а радар слепнет за поворотом туннеля.

Индустрия разработала бескомпромиссное решение - системы предотвращения столкновений на базе низкочастотных электромагнитных полей (Proximity Detection Systems). Каждый пеший шахтер носит на поясе активную метку-транспондер, а на каждой машине устанавливается генератор магнитного поля.

Генератор создает вокруг тяжелого погрузчика невидимый низкочастотный электромагнитный пузырь, пробивающий любую скалу, грязь и бетон. Физика распространения низкочастотного магнитного поля такова, что оно огибает препятствия и не отражается от стен. Система делит этот пузырь на две зоны: желтую (зона предупреждения) и красную (зона экстренной остановки).

Если шахтер пешком выходит из-за глухого поворота, и его поясная метка пересекает границу желтой зоны мчащегося автономного погрузчика, транспондер шахтера начинает вибрировать и светиться, а контроллер машины подает звуковой сигнал и автоматически снижает скорость гидравлики. Если человек по неосторожности делает шаг в красную зону, бортовой компьютер погрузчика аппаратно, в обход любых других программ, сбрасывает давление в тормозной системе. Пружинные энергоаккумуляторы мгновенно и намертво зажимают тормозные диски, останавливая многотонную массу за доли секунды. Машина не сдвинется с места, пока человек не выйдет за пределы безопасного радиуса.

Самая незаметная, но самая энергозатратная система любого глубокого рудника - это вентиляция. Чтобы люди и мощные дизельные двигатели погрузчиков не задохнулись на глубине двух километров, гигантские главные вентиляторные установки (ГВУ) на поверхности круглосуточно гонят вниз миллионы кубометров свежего воздуха. Это потребляет до половины всей электроэнергии, расходуемой горнодобывающим предприятием.

Исторически вентиляция работала в слепом ручном режиме. Инженеры рассчитывали максимальное количество машин в шахте и включали вентиляторы на полную мощность на весь день, продувая свежим воздухом даже те километры туннелей, где прямо сейчас не было ни единого человека или работающего робота. Это колоссальная термодинамическая и финансовая потеря.

Внедрение умной автоматизации породило концепцию Вентиляции по требованию (Ventilation on Demand - VoD). Система превращает шахту в живой, дышащий организм. Архитектура VoD опирается на тотальное отслеживание (Tracking) всех объектов. Сеть Wi-Fi или 5G непрерывно передает на центральный сервер точные координаты всех дизельных погрузчиков, буровых установок и людей. Параллельно датчики качества воздуха измеряют концентрацию угарного газа (CO), оксидов азота (NOx), дизельной сажи и взрывоопасного метана.

Центральный компьютер анализирует эту трехмерную динамическую модель шахты. Если автономный погрузчик заезжает в глухой туннель, система знает точную паспортную мощность его дизельного двигателя и выхлопа. Компьютер автоматически отдает команду на частотные преобразователи локальных вентиляторов, разгоняя их именно в этом конкретном туннеле, чтобы обеспечить нормативный воздушный поток. Как только робот уезжает, вентиляторы плавно сбрасывают обороты до минимума, оставляя лишь легкое проветривание. Интеллектуальные автоматические жалюзи на перекрестках физически перенаправляют воздушные потоки по принципу ниппеля, отдавая свежий воздух только туда, где прямо сейчас кипит работа или где датчики зафиксировали облако пыли после взрыва. Переход на систему VoD снижает потребление электроэнергии на проветривание на феноменальные сорок-пятьдесят процентов, оправдывая инвестиции в автоматизацию за пару лет.

Автоматизация пещер и глубоких шахт - это не просто способ повысить экономическую эффективность добычи меди, золота или лития для аккумуляторов наших смартфонов. Это грандиозная инженерная лаборатория по выживанию технологий в самых экстремальных условиях.

Убирая человека из-под земли, мы разрываем физиологические ограничения для горного дела. Роботам не нужны дорогостоящие системы кондиционирования воздуха для снижения температуры скал с шестидесяти градусов до комфортных двадцати пяти. Им не страшна кремниевая пыль, вызывающая силикоз легких. Будущие рудники станут более глубокими, более узкими (ведь больше не нужно оставлять место для прохода человека вдоль машины) и абсолютно темными.

Но самое главное заключается в том, что алгоритмы Lidar-SLAM, способные ориентироваться в запыленных базальтовых туннелях, сухая смазка редукторов, работающая при экстремальных перепадах температур, и самоорганизующиеся ячеистые сети связи - это именно те технологии, которые человечество будет использовать завтра. Те же самые роботизированные комбайны, которые сегодня автономно грызут гранит в канадских шахтах, через пару десятилетий будут бурить километровые ледяные туннели на Марсе или добывать редкоземельные металлы из недр астероидов, подготавливая плацдарм для нового этапа цивилизационной экспансии.
