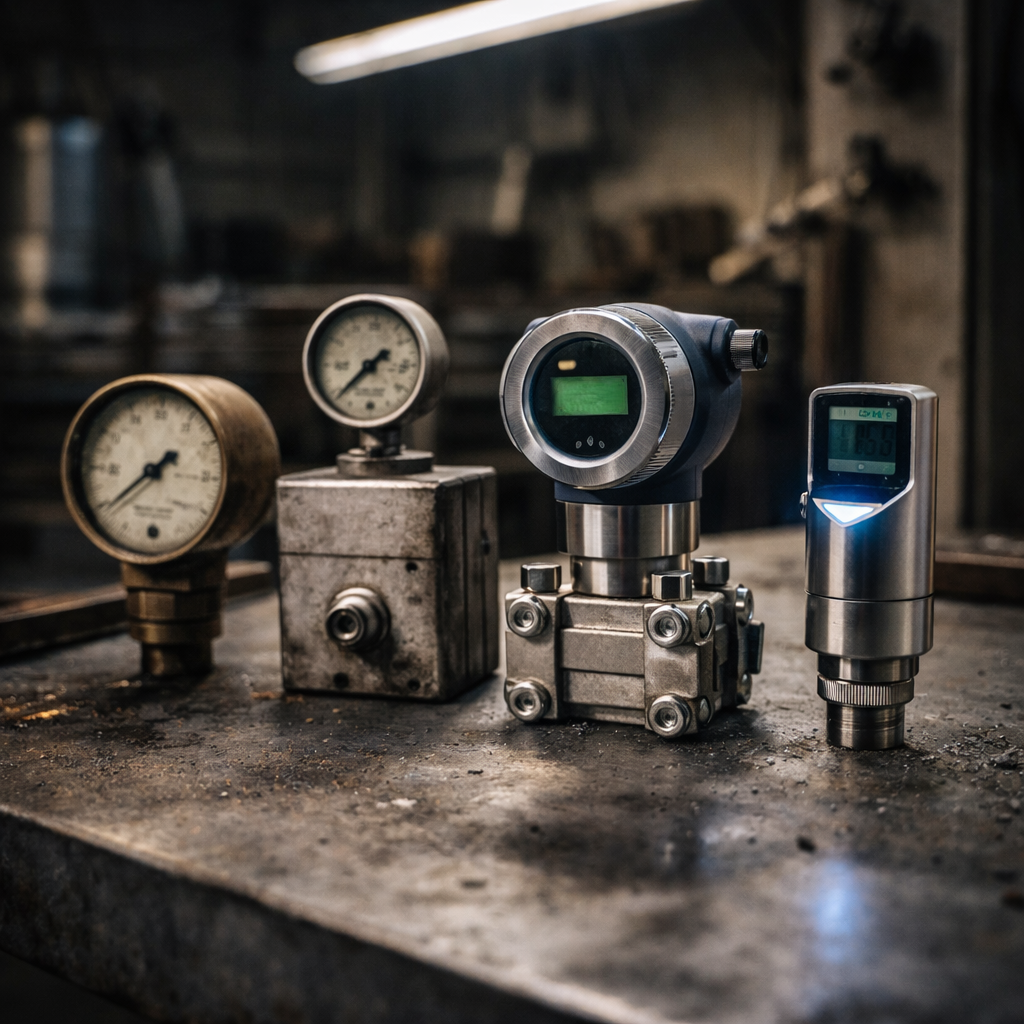

На химическом предприятии в Рурской долине, год 1962-й. Механик идёт вдоль колонны трубопроводов и проверяет показания манометров. Ртутный столбик в стеклянной трубке. Запись в журнал карандашом. Обход - раз в два часа. Если что-то изменилось между обходами - никто не знает.
Сейчас тот же датчик давления на том же трубопроводе сам определяет дрейф нуля, сообщает об износе своей мембраны через OPC UA, прогнозирует собственный отказ за три недели до события и параллельно передаёт в облако исторические тренды для цифрового двойника установки.
Семьдесят лет. Вот сколько потребовалось, чтобы пройти этот путь. Разберём, как именно это происходило.
Эра пневматики: давление как язык промышленности
Первые промышленные системы автоматизации говорили на языке давления воздуха. Пневматические системы управления появились в начале XX века и к 1950-м годам были повсеместно распространены на нефтеперерабатывающих и химических предприятиях. Логика простая: датчик преобразует физическую величину в давление сжатого воздуха в диапазоне 3-15 фунтов на квадратный дюйм (примерно 0,2-1 бар), сигнал передаётся по медным трубкам к регулятору, регулятор управляет пневматическим клапаном.
Система работала надёжно. Никакого электричества в опасных зонах - нет риска искры. Простое механическое устройство без транзисторов. Сломалось - починил отвёрткой. На некоторых производствах пневматические системы управления работают по сей день и, вероятно, переживут многих своих цифровых преемников.
Но у пневматики был принципиальный предел: скорость передачи сигнала. Давление распространяется по трубке со скоростью звука в воздухе. На расстоянии 100 метров это создавало значительную задержку, что делало системы медленными. И главное - никаких расчётов, никакой диагностики, никакого понимания, что происходит внутри датчика. Только давление - и всё.
Революция токовой петли: 4-20 мА
В 1950-х годах, по мере удешевления электроники, промышленность начала переходить на электрические сигналы. Концепция токовой петли 4-20 мА сформировалась именно в этот период и оказалась настолько удачной, что используется по сей день - спустя почти 70 лет.
Принцип гениально прост. Датчик потребляет ток от источника питания и одновременно использует его как сигнал. 4 мА соответствует нижней границе измеряемой величины, 20 мА - верхней. Четыре миллиампера - не нуль, и это принципиально важно. Если провод обрывается, ток падает до нуля, и система управления сразу видит: сигнал ненормальный, что-то случилось. Это называют "живым нулём" (live zero), и именно это сделало токовую петлю надёжной в промышленных условиях.
Кроме того, ток - в отличие от напряжения - не зависит от сопротивления кабеля. Можно тянуть провод на километр и сигнал останется тем же. Для обширных площадок нефтепереработки, где расстояния от датчика до щита управления могут достигать нескольких сотен метров, это было принципиально.
Ограничение одно, зато фундаментальное: по аналоговому токовому сигналу можно передать только одну величину. Давление - значит давление. Ничего больше. Что происходит внутри датчика, насколько он исправен, когда последний раз калибровался - системе управления неизвестно. Оператор на пульте видит только цифру. И эта цифра может быть неверной - из-за дрейфа нуля, из-за загрязнения, из-за износа сенсорного элемента - и он об этом не знает.
HART: цифровой голос поверх аналогового провода
Следующий шаг - и, пожалуй, самый прагматичный в истории промышленных датчиков - был сделан в 1980-х годах. Инженеры спросили себя: нельзя ли добавить цифровой канал связи к существующей 4-20 мА петле, не трогая проводку?
Оказалось - можно. Так появился протокол HART (Highway Addressable Remote Transducer). Технически это частотная манипуляция (FSK): цифровой сигнал кодируется двумя частотами - 1200 Гц для логической "1" и 2200 Гц для "0" - и накладывается поверх аналогового тока. Поскольку средний постоянный ток при этом не меняется, аналоговый сигнал 4-20 мА продолжает работать без изменений. Два канала связи по одной паре проводов одновременно.
Скорость цифрового канала HART невысока: 1200 бит/с. Это не просто мало - это очень мало. За одну секунду успевает пройти не более двух обновлений диагностических данных. Но задача иная: через HART передаётся не технологический процесс (его несёт аналоговый ток), а служебная информация. Серийный номер прибора, тип и диапазон измерений, дата последней поверки, диагностические коды, данные о состоянии сенсорного элемента, значения дополнительных измеряемых переменных.
Для полевого специалиста это означало простую вещь: подключил HART-коммуникатор к клеммам любого прибора - и получил полную информацию. Имя прибора, его конфигурацию, можно задать новые уставки, считать архив диагностики. И всё это без прерывания технологического процесса, прямо на работающем оборудовании.
HART получил колоссальное распространение. К 2000-м годам десятки миллионов HART-совместимых приборов были установлены на предприятиях по всему миру. Сегодня их более 40 миллионов. И большинство из них продолжают работать - потому что HART-сигнал совместим с обычной 4-20 мА проводкой и не требует замены кабельной инфраструктуры.
Полевые шины: первая настоящая цифровизация
К концу 1980-х годов стало ясно, что компромисс HART - хорош, но не исчерпывающий. Аналоговая часть сигнала по-прежнему ограничивает точность: любой шум на линии, любое изменение сопротивления кабеля искажает показания. Нужна была полностью цифровая связь.
В 1987-1993 годах несколько консорциумов промышленных компаний начали разрабатывать полевые шины - fieldbus. Идея: один кабель, по которому подключается множество приборов, двустороннее цифровое общение, децентрализация логики управления прямо в приборы. Звучит просто, но реализация оказалась сложной: конкурирующие консорциумы создали несколько несовместимых стандартов, что породило пресловутые "войны полевых шин".
PROFIBUS PA и Foundation Fieldbus в итоге заняли лидирующие позиции в процессной автоматизации. Оба работают на физическом уровне 31,25 кбит/с по двухпроводной паре с питанием - та же топология, что и у обычного 4-20 мА, только цифровой. По одному кабелю - несколько приборов, каждый с адресом, двусторонний обмен данными.
Ключевое преимущество перед HART - точность. Цифровой сигнал либо принят корректно, либо нет. Никакого дрейфа из-за шумов, никакого влияния сопротивления кабеля. Если данные дошли до ПЛК - они точны. В промышленных условиях это означало возможность убрать один из главных источников погрешности: сам аналоговый канал.
К 2019 году в мире было установлено более 62 миллионов узлов PROFIBUS. Несмотря на развитие промышленного Ethernet, это число продолжает расти за счёт обслуживания и расширения действующих установок.
Беспроводная революция: WirelessHART и ISA100
В начале 2000-х годов возник вопрос, который инженеры задавали уже давно: а зачем вообще тянуть провод к датчику? Особенно если датчик стоит на вращающемся оборудовании, на резервуаре в труднодоступном месте или просто там, куда кабельную трассу проложить дороже, чем она того стоит?
В 2004 году компания Emerson совместно с HART Communication Foundation начала разработку беспроводного промышленного протокола. В сентябре 2007 года был принят стандарт WirelessHART - первый международный беспроводной стандарт для промышленной автоматизации, в апреле 2010 года единогласно утверждённый МЭК как IEC 62591.
Технически WirelessHART работает в ISM-диапазоне 2,4 ГГц на базе IEEE 802.15.4. Сеть самоорганизуется по ячеистой топологии: каждый прибор - не только получатель, но и ретранслятор. Пакет данных может пройти через несколько приборов, прежде чем достигнет шлюза. Если один узел пропадает - сеть перестраивается автоматически. Надёжность передачи данных в промышленных условиях - более 99%.
Параллельно развивался конкурирующий стандарт ISA100.11a. Принципиальное отличие: ISA100 использует IP-адресацию полевых приборов и более гибкую топологию, допуская в том числе ячеистые и звездообразные конфигурации. Конкуренция двух стандартов не утихла до сих пор, хотя WirelessHART сохраняет лидерство по числу инсталляций.
Беспроводные датчики открыли доступ к измерениям там, где их никогда не было: вибрация подшипников, температура изоляции трубопроводов, уровень в резервуарах на удалённых площадках. Без кабельных трасс. Без кабельных журналов. Без монтажных бригад. Одно слабое место - питание: большинство беспроводных приборов работают от батарей со сроком службы 3-5 лет в зависимости от частоты опроса.
Умный датчик: когда прибор думает сам
Параллельно с эволюцией протоколов шла эволюция самих приборов. В 1980-х в датчики начали встраивать микропроцессоры. Сначала просто для калибровки и компенсации температурного дрейфа. Потом для самодиагностики. Потом для вторичных вычислений.
Сегодняшний "умный датчик" - это существенно иное устройство по сравнению с тем, что понималось под датчиком ещё в 1990-х. Внутри современного расходомера Coriolis, например, работает процессор, который одновременно измеряет массовый расход, объёмный расход, плотность и температуру продукта, вычисляет вязкость, отслеживает механические характеристики вибрирующих трубок, детектирует наличие газовых включений в жидкости и ведёт лог диагностических событий. Всё это - из одного прибора, подключённого двумя проводами.
Важно понять: умный датчик не просто измеряет, он знает о себе. Он знает, когда была проведена последняя поверка, в каком диапазоне он откалиброван, насколько текущий режим работы соответствует проектному. Некоторые приборы умеют определять, что их сенсорный элемент начинает деградировать - и сообщать об этом заранее, до того как точность вышла за допуск.
Это принципиальный сдвиг в логике технического обслуживания. Вместо регламентных обходов по расписанию - обслуживание по фактическому состоянию. Вместо "заменить датчик раз в год" - "заменить, когда диагностика показала реальное ухудшение". По данным отраслевых исследований, переход к предиктивному обслуживанию на основе данных датчиков позволяет сократить незапланированные простои оборудования на 30-50%.
Ethernet-APL: последний рубеж
К 2015-2020 годам стало ясно: промышленный Ethernet добрался до уровня шкафов управления, до SCADA-серверов, до всей верхней части архитектуры - но не мог добраться до полевых приборов в опасных зонах. Проблема двойная: обычный Ethernet требует отдельного питания (а не по двум проводам, как у полевых приборов), и не поддерживает искробезопасность в зонах взрывоопасности.
Решение разрабатывали с 2018 года. Двенадцать ведущих производителей в области процессной автоматизации совместно с FieldComm Group, ODVA, OPC Foundation и PROFIBUS PROFINET International создали стандарт Ethernet-APL (Advanced Physical Layer). В августе 2022 года проект был завершён, первые серийные продукты появились к концу 2023 года.
Технически Ethernet-APL - это расширение стандарта 10BASE-T1L (IEEE 802.3cg) для работы в условиях процессной промышленности. По одной витой паре передаются данные со скоростью 10 Мбит/с и одновременно подаётся питание на прибор - на расстоянии до 200 метров от полевого коммутатора, до 1000 метров от шкафа. Для работы во взрывоопасных зонах разработана концепция 2-WISE (Two-Wire Intrinsically Safe Ethernet), закреплённая в IEC TS 60079-47.
Для инженера это означает следующее: Ethernet-прибор, стоящий в зоне 0 - прямо внутри взрывоопасной среды - передаёт данные на скорости 10 Мбит/с. Не 1200 бит/с HART. Не 31,25 кбит/с Foundation Fieldbus. Десять мегабит. Это разрыв в три-четыре порядка величины по сравнению с предыдущими протоколами для опасных зон.
Что это даёт на практике? Из одного датчика давления можно получать не просто значение давления, а полный пакет диагностики, расширенные тренды, данные внутренней температуры, спектральный анализ виброшумовых характеристик - и всё это в режиме реального времени, без компромисса с пропускной способностью. Ethernet-APL - это тот самый "недостающий кусок", который замыкает Ethernet-цепочку от корпоративного ERP до полевого прибора в опасной зоне.
IIoT: когда датчик - часть экосистемы
Параллельно с эволюцией физического уровня шла эволюция архитектуры верхнего уровня. Появление облачных платформ, протоколов MQTT и OPC UA, концепции Industrial Internet of Things превратило отдельный датчик из автономного измерительного прибора в узел глобальной информационной системы предприятия.
OPC UA, разработанный OPC Foundation в 2006 году, решил давнюю проблему: как передать данные от разнородных устройств в единую систему, сохранив не просто значения, но и их контекст - единицы измерения, связи между переменными, метаданные. OPC UA передаёт данные с семантикой: система на верхнем уровне получает не просто число 7,3, а "давление на входе сепаратора №2, бар, измерено датчиком PT-201, последняя поверка 15 января 2025 года, диагностический статус - норма".
Это открыло дорогу к машинному обучению на промышленных данных. Если датчик передаёт структурированные данные с контекстом, алгоритм может строить поведенческие профили оборудования, обнаруживать аномалии и прогнозировать отказы. Современные IIoT-платформы агрегируют данные от тысяч датчиков одновременно, обрабатывают их на граничных вычислительных узлах (edge computing) и передают очищенные выводы в облачные аналитические системы.
Концепция цифрового двойника (digital twin) - виртуальной модели физического оборудования, обновляемой в реальном времени из данных датчиков, - стала возможной именно благодаря этому слою. Когда давление, температура, расход и вибрация передаются непрерывно и с контекстом, модель установки существует не только на бумаге, но и в цифровом пространстве. Отклонение реального поведения от модели - сигнал к действию.
IO-Link: умные датчики для дискретной автоматизации
Отдельная ветвь эволюции - протокол IO-Link (IEC 61131-9), ставший стандартом де-факто для датчиков дискретной автоматизации в машиностроении. До IO-Link дискретный датчик был простым устройством: есть сигнал - нет сигнала. Теперь тот же датчик с IO-Link передаёт данные по стандартному трёхпроводному кабелю не только "вкл/выкл", но и дополнительные переменные, диагностику и параметры конфигурации - через стандартный мастер IO-Link, подключённый к ПЛК.
Замена датчика в IO-Link-системе выглядит принципиально иначе, чем раньше. Если вышел из строя фотоэлектрический датчик на конвейере, новый датчик при подключении автоматически получает сохранённые параметры конфигурации от мастера - без ручной настройки, без ошибок. Это называется Device Configuration Manager, и он экономит часы при замене оборудования на производственных линиях.
Где осталась аналоговая петля
Нет ни одного разумного аргумента против того, что все описанные технологии лучше, чем простая петля 4-20 мА. Больше данных, лучшая диагностика, выше точность, дальше передача.
И тем не менее простая токовая петля продолжает составлять большинство подключений на большинстве промышленных предприятий мира. Причина одна - инвестиции. Если на объекте уже проложены сотни километров кабельных трасс с 4-20 мА проводкой, отлажена ПАЗ на этих сигналах, а специалисты умеют с этим работать - замена инфраструктуры обходится в разы дороже, чем продолжать работать с имеющимся. И это рационально.
Поэтому реальная стратегия большинства предприятий - гибридная. HART-коммуникаторы активируют "спящую" цифровую часть уже установленных 4-20 мА приборов. Беспроводные WirelessHART-адаптеры позволяют добавить диагностику к приборам без прокладки новых кабелей. Ethernet-APL внедряется при новом строительстве и при капитальных ремонтах. А в местах, где физически невозможно проложить кабель - работает беспроводной датчик с батарейным питанием.
Это не хаос, это слои. Каждый технологический слой остаётся на месте и работает, поверх него вырастает следующий. Именно так устроена реальная промышленная инфраструктура.
Что ждёт дальше: датчик как узел данных
Современный умный датчик - это уже не просто измерительный прибор. Это вычислительный узел с собственным процессором, памятью, алгоритмами диагностики и сетевым стеком. Некоторые устройства выполняют первичную обработку сигнала прямо в датчике, запуская базовые алгоритмы машинного обучения для фильтрации шума и обнаружения аномалий ещё до передачи данных в ПЛК. Это называют edge intelligence - интеллект на краю сети.
Следующий шаг - датчики, которые не просто сигнализируют о своём состоянии, но и взаимодействуют напрямую, без участия ПЛК. Концепции NAMUR Open Architecture (NOA) и Open Process Automation Standard (O-PAS), активно разрабатываемые с 2018-2020 годов, предполагают параллельный поток данных: один идёт в систему управления процессом (как обычно), другой - напрямую в аналитическую систему, минуя все промежуточные уровни. Датчик передаёт сырые данные по Ethernet-APL прямо в облачную аналитику. Система управления при этом не затрагивается.
Для специалиста АСУ ТП это означает интересный сдвиг в логике проектирования. Контроллер перестаёт быть единственной точкой, через которую проходят все данные. Датчик сам знает, куда и кому отправить информацию. Именно к таким архитектурам тяготеют современные ПЛК и промышленные контроллеры нового поколения - с поддержкой OPC UA на уровне самого контроллера, без дополнительных шлюзов и конвертеров.
Коротко о главном: FAQ для быстрого поиска
Чем протокол HART отличается от обычного сигнала 4-20 мА? HART накладывает цифровой сигнал методом частотной манипуляции (FSK) поверх стандартного аналогового тока 4-20 мА. Аналоговый канал передаёт основную технологическую переменную, цифровой (на скорости 1200 бит/с) - диагностику, дополнительные переменные и конфигурацию прибора. При этом существующая кабельная проводка не меняется.
В чём преимущество полевых шин (Fieldbus) перед HART? Foundation Fieldbus и PROFIBUS PA обеспечивают полностью цифровую связь, что исключает погрешности аналогового канала. По одному кабелю можно подключить несколько приборов, а управляющая логика может выполняться непосредственно в полевых устройствах. Скорость цифровой передачи - 31,25 кбит/с против 1200 бит/с у HART.
Что такое Ethernet-APL и зачем он нужен в процессной автоматизации? Ethernet-APL - это физический уровень Ethernet (10 Мбит/с по двум проводам) для опасных производственных зон, разработанный с 2018 по 2022 год консорциумом из 12 ведущих производителей. Он позволяет подключать полевые приборы непосредственно к Ethernet-сети с питанием и искробезопасностью (стандарт 2-WISE, IEC TS 60079-47) в зонах взрывоопасности вплоть до Зоны 0.
Как умные датчики помогают в предиктивном обслуживании? Современные приборы ведут непрерывную самодиагностику: отслеживают дрейф нуля, состояние сенсорного элемента, статистику отклонений. Через протоколы OPC UA или MQTT данные поступают в аналитические платформы, где алгоритмы машинного обучения строят поведенческий профиль оборудования и заблаговременно сигнализируют о деградации. Это позволяет перейти от плановых обходов к обслуживанию по фактическому состоянию.
Почему простые датчики 4-20 мА до сих пор используются? Инвестиции в существующую кабельную инфраструктуру слишком велики, чтобы её заменять. На большинстве действующих производств уложены сотни километров проводки, под которую спроектированы системы управления. Переход происходит эволюционно: через HART-активацию имеющихся приборов, беспроводные адаптеры и Ethernet-APL при новом строительстве.
Вместо заключения
Семьдесят лет эволюции промышленных датчиков можно описать одной фразой: движение от "что измеряем" к "что знаем". Пневматический прибор знал только одно: давление. Прибор с токовой петлёй добавил точность и надёжность. HART добавил диагностику. Foundation Fieldbus - цифровую точность и децентрализацию. WirelessHART - свободу от кабеля. Ethernet-APL - полосу пропускания, достаточную для передачи всего, что датчик способен измерить и вычислить.
А современный умный датчик с IIoT-подключением уже не просто отвечает на вопрос "какое сейчас давление?". Он отвечает на вопрос "что произойдёт с этим трубопроводом через три недели, если ничего не менять?".
Датчики перестали быть пассивными измерительными инструментами. Они стали активными участниками управления производством. И это, пожалуй, самый важный сдвиг за всю историю промышленной автоматизации.
