Эргономика промышленных интерфейсов: Почему кнопка «Стоп» должна быть неудобной, а экран – скучным

Представьте себе типичную ночную смену на крупном промышленном объекте. За окном темно, оператор дежурит уже десятый час. Его внимание притуплено, циркадные ритмы требуют сна, но именно в этот момент на мнемосхеме SCADA-системы вспыхивает красный индикатор аварии. У оператора есть несколько секунд, чтобы понять, что произошло, и принять решение. Если интерфейс в этот момент требует от него поиска нужной вкладки, расшифровки непонятного кода ошибки или борьбы с зависшим курсором – цена этой ошибки может измеряться миллионами рублей или человеческими жизнями.

Мы привыкли думать об эргономике как об удобном кресле или правильной высоте стола. В промышленной автоматизации эргономика интерфейсов – это гораздо более глубокая и критичная дисциплина. Это наука о том, как сделать так, чтобы человек и машина понимали друг друга без переводчика, особенно в стрессовой ситуации. Это баланс между безопасностью, скоростью реакции и когнитивной нагрузкой. В этой статье мы разберем, почему «красивый» интерфейс часто вреден, как физика сенсорного экрана влияет на безопасность и почему операционная система реального времени – это вопрос не только техники, но и психологии оператора.

Любое взаимодействие с системой автоматизированного управления технологическими процессами (АСУ ТП) начинается с «железа». Инженеры-разработчики часто увлекаются функционалом контроллеров и мощностью серверов, забывая, что конечным пользователем является человек в рабочей одежде, возможно, в перчатках, стоящий в вибрационной зоне или при ярком солнечном свете.

Возьмем, к примеру, технологию сенсорного ввода. В потребительской электронике безраздельно властвуют емкостные экраны, реагирующие на легкое касание пальца. Они красивые, поддерживают мультитач и выглядят современно. Однако в цеху эта «нежность» становится недостатком. Оператору часто приходится работать в защитных перчатках, которые могут быть влажными от масла или покрыты угольной пылью. Емкостный экран в таких условиях либо не реагирует, либо начинает «жить своей жизнью», регистрируя ложные нажатия от статического электричества.

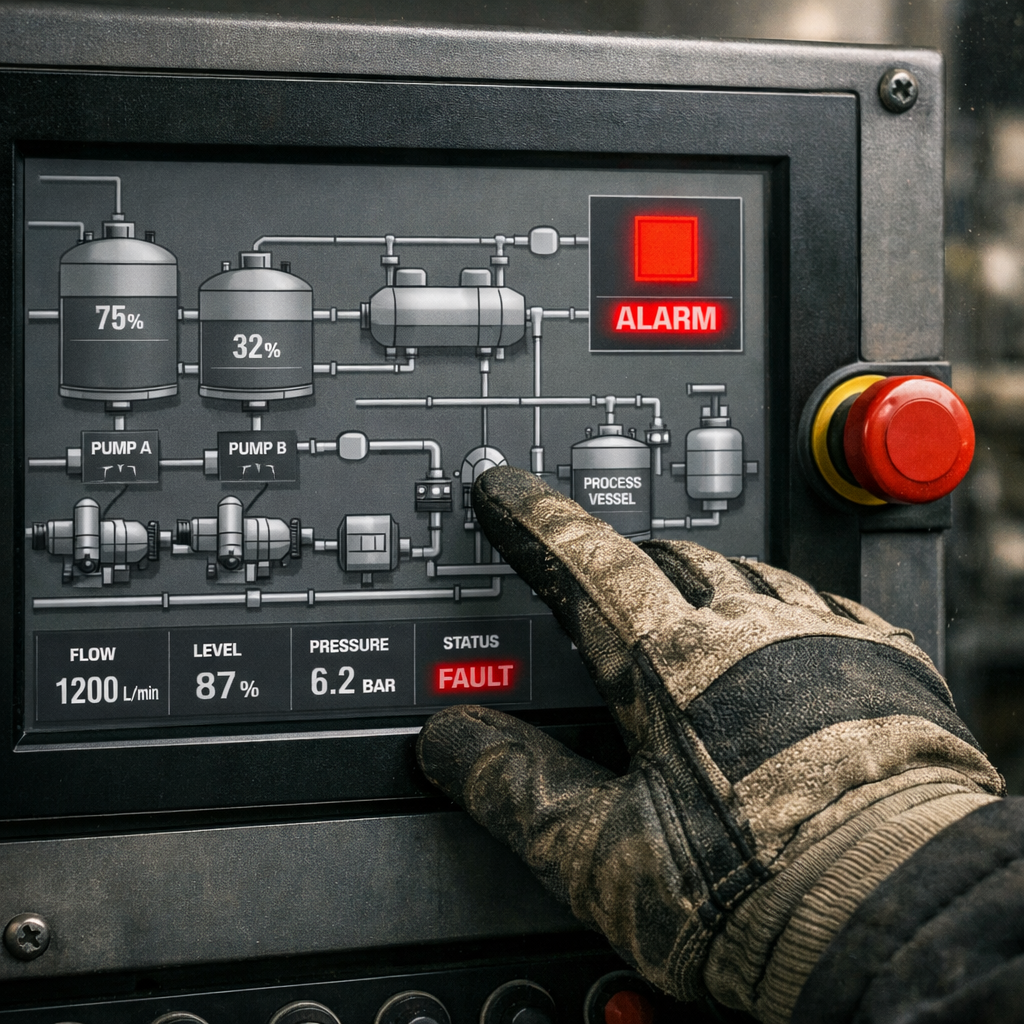

Именно поэтому в серьезной промышленной технике часто используется резистивная сенсорная панель. Это не дань консерватизму или экономии. Резистивный экран реагирует на давление. Это дает оператору тактильную обратную связь: он физически чувствует момент нажатия. В условиях вибрации, когда рука может дрожать, возможность опереться пальцем о экран и совершить уверенное нажатие критически важна. Кроме того, такие экраны проще очистить от грязи, не боясь повредить олеофобное покрытие, которое на промышленном объекте сотрется за неделю. Степень защиты лицевой панели должна быть не ниже IP54, чтобы пыль и брызги не выводили технику из строя, но при этом конструктив должен позволять легкий доступ к портам для обслуживания.

Диагональ экрана – еще один параметр, который часто выбирают по остаточному принципу или исходя из бюджета щита. Но эргономика диктует свои правила. Для локального управления станком, где оператор стоит вплотную к панели, достаточно 7 или 10 дюймов. Здесь важно, чтобы элементы управления были крупными, а ключевая информация считывалась периферийным зрением. Однако для диспетчерского пункта, где нужно видеть общую картину технологической линии, экраны в 15, 19 или даже 21,5 дюйма становятся необходимостью. Проблема в том, что простое увеличение картинки не решает задачу. Если на большом экране расположить те же элементы, что и на маленьком, оператору придется постоянно сканировать пространство глазами, что ведет к быстрому утомлению. Правильный подход – зонирование. Критические параметры (давление, температура, статус аварии) должны находиться в центральной зоне внимания, а справочная информация – на периферии.

Нельзя забывать и про углы обзора и блики. Промышленный цех – это не затемненная комната. Здесь есть мощные лампы, окна, сварочные вспышки. Глянцевый экран превращается в зеркало, скрывающее аварийные сигналы. Матовые покрытия и правильная установка панели (перпендикулярно основным источникам света) – это не вопрос эстетики, а требование безопасности. Толстое защитное стекло может давать паразитные отражения, если не использовано антибликовое покрытие. Инженер при монтаже должен учитывать это: иногда лучше потратить лишние полчаса и повернуть шкаф на 15 градусов, чем оператор будет весь день щуриться, пытаясь разглядеть статус насоса.

Важным элементом физической эргономики является периферийная индикация. Трехцветные светодиоды на лицевой панели контроллера – это отличный пример связи с периферийным зрением. Оператор может заниматься документами или разговаривать по телефону, не глядя на экран. Если в системе произошло событие среднего уровня важности, зеленый светодиод может начать мигать. Если критическое – загорится красный. Это позволяет оператору оставаться в курсе состояния системы, не фиксируя взгляд на мониторе постоянно. Это снижает нагрузку на зрение и дает возможность отвлечься без потери контроля. Управление такими индикаторами должно быть программным, чтобы цвет и режим мигания соответствовали приоритету события в SCADA.

Переходя от «железа» к программной части, мы сталкиваемся с самой распространенной ошибкой проектировщиков – стремлением сделать интерфейс «продающим». Когда систему сдают заказчику, хочется показать все возможности графики: градиенты, тени, трехмерные трубы, анимацию потоков. Выглядит эффектно на презентации, но в работе это становится визуальным шумом.

Современный подход к проектированию HMI (Human-Machine Interface), часто называемый High Performance HMI (стандарт ISA-101), утверждает обратное. Интерфейс должен быть скучным. В штатном режиме оператор не должен видеть ничего, что привлекало бы внимание. Фон должен быть нейтральным, серым или темным, чтобы снизить нагрузку на глаза при длительной работе. Яркие цвета – это привилегия аварии. Если вся панель пестрит зелеными работающими насосами и синими потоками воды, то красный цвет аварийного сигнала теряется в этом празднике жизни. Оператор перестает замечать отклонения, потому что его мозг фильтрует постоянный визуальный шум.

Цветовая кодировка должна быть интуитивной и единообразной во всей системе. Красный – только для остановки или аварии. Желтый – для предупреждения. Зеленый – для режима «готов» или «работа». Но здесь есть нюанс, о котором часто забывают: дальтонизм. Около 8% мужчин имеют те или иные формы нарушения цветовосприятия. Полагаться только на цвет «красный/зеленый» опасно. Дублирование статуса формой элемента (например, квадрат – стоп, круг – работа) или текстовой подписью обязательно. В средах визуализации это реализуется достаточно гибко, но требует дисциплины от разработчика. Не ленитесь создавать библиотеки стандартных элементов с правильной цветовой схемой, чтобы каждый инженер в проекте не рисовал кнопку «Стоп» своего любимого оттенка алого.

Особая боль – это навигация. Сколько кликов нужно сделать оператору, чтобы остановить аварийный насос? Если ответ больше двух, значит, система спроектирована неправильно. В критической ситуации у человека наступает туннельное зрение, мелкая моторика ухудшается. Глубокие вложенные меню, скрытые панели инструментов, двойные клики – все это враги безопасности. Критические функции должны быть доступны в один касание с любой мнемосхемы или вынесены на физические кнопки, если это возможно. Кстати, о физических кнопках. Несмотря на торжество сенсорных технологий, аварийный гриб и ключ выбора режимов «Местное/Дистанционное» должны оставаться «железными». Тактильное ощущение переключения дает оператору уверенность, что команда принята, чего не всегда может дать сенсорный экран, особенно если система зависла на долю секунды.

Звуковая сигнализация – еще один канал, который нужно использовать осторожно. Встроенный пьезоэлектрический зуммер есть в большинстве панелей. Но в шумном цеху его может быть не слышно, а в тихой диспетчерской он может свести с ума, если будет пищать на каждое событие. Эргономичная система должна иметь интеллектуальное управление звуком: разные тональности для разных типов аварий, возможность автоматического отключения звука после квитирования, но с сохранением визуальной индикации до устранения причины.

Эргономика – это не только про глаза и пальцы, это про мозг. Оператор АСУ ТП – это не монитор, который просто отображает данные. Он принимает решения. Каждое лишнее действие, каждое непонятное сообщение об ошибке расходует его ментальный ресурс. К концу смены этот ресурс истощается, и вероятность ошибки растет экспоненциально.

Одна из главных проблем современных систем – «лавина аварий». Представьте, что отключилось питание насосной станции. В системе может быть зарегистрировано сотни вторичных аварий: «нет давления», «нет потока», «двигатель отключен», «клапан закрыт». Если SCADA вывалит на оператора все эти сообщения одновременно, он утонет в информации и не увидит первопричину. Грамотная система должна уметь группировать alarms (сигналы тревоги), подавлять вторичные события и выделять корневую причину. Это требует серьезной работы на этапе программирования логики контроллера, а не просто настройки скриптов в визуализации. Контроллер, работающий на ОС реального времени, такой как Linux RT, гарантирует, что обработка этих сигналов произойдет детерминировано, без задержек, которые могли бы исказить картину происшествия.

Еще один аспект – доверие к автоматике. Существует понятие «предвзятость автоматизации», когда оператор склонен верить машине больше, чем собственным ощущениям или показаниям других приборов. Если система показывает, что все нормально, а из трубы идет пар, оператор может начать сомневаться в своих чувствах. Чтобы избежать этого, интерфейс должен предоставлять перекрестные данные. Не просто «Насос работает», а «Насос работает, ток двигателя 15 А, давление на выходе 4 бар». Если насос включен, а давления нет – это явное противоречие, которое система должна подсветить. Прозрачность работы алгоритмов повышает доверие. Оператор должен понимать, почему система приняла то или иное решение, особенно если речь идет о сложных регуляторах или нейросетях.

Усталость также зависит от времени суток. Мы знаем, что ночью человек реагирует медленнее. Интерфейс может адаптироваться под это. Например, в ночную смену можно автоматически снижать яркость подсветки экрана (в современных панелях яркость регулируется программно от 0 до 8 уровней), чтобы не слепить оператора в темном помещении, и менять цветовую температуру на более теплую, чтобы меньше подавлять выработку мелатонина. Это кажется мелочью, но в круглосуточных диспетчерских такие настройки помогают сохранить концентрацию персонала к 4-5 утра, когда статистика аварийности максимальна.

В последние годы требования к кибербезопасности промышленных сетей ужесточились. Это правильно. Но часто меры защиты внедряются без учета эргономики. Представьте ситуацию: произошла авария, нужно срочно изменить уставку защиты. Оператор подходит к станции, а система требует многофакторную аутентификацию. Вставить токен, ввести пин-код, подтвердить вход в приложении на телефоне. Пока он все это делает, ситуация усугубляется.

Безопасность не должна блокировать возможность аварийного реагирования. Решение лежит в плоскости грамотного зонирования прав доступа и сценариев использования. Для штатной работы может требоваться полная авторизация. Но для критических действий (аварийный стоп, квитирование общей аварии) должна быть возможность быстрого доступа с последующей обязательной фиксацией действия в журнале событий. Система должна знать, кто нажал кнопку, даже если вход в систему не был выполнен по всем правилам в данный момент. Это достигается использованием индивидуальных карт доступа или биометрии, которые срабатывают быстрее ввода пароля.

В оборудовании, работающем на Linux, есть возможность гибкой настройки прав доступа через системную консоль и права пользователей. Это позволяет реализовать модель, где оператор имеет доступ только к своему сегменту управления, а инженер-наладчик – к параметрам системы. Важно, чтобы переключение между этими режимами было понятным. Визуальная индикация текущего уровня доступа (например, изменение цвета рамки экрана или отображение имени пользователя в углу) предотвращает ситуации, когда оператор думает, что работает в режиме инженера, а на самом деле его команды блокируются системой прав.

Мы часто разделяем «железо» и «софт», но для оператора это единая среда. Трехцветные светодиоды на лицевой панели контроллера – это отличный пример такой интеграции. В документации на многие современные устройства указано, что светодиодами можно управлять из программы проекта. Это не просто лампочки. Это канал связи с периферийным зрением. Оператор может заниматься документами или разговаривать по телефону, не глядя на экран. Если в системе произошло событие среднего уровня важности, зеленый светодиод может начать мигать. Если критическое – загорится красный. Это позволяет оператору оставаться в курсе состояния системы, не фиксируя взгляд на мониторе постоянно. Это снижает нагрузку на зрение и дает возможность отвлечься без потери контроля.

Звуковая сигнализация – еще один канал, который нужно использовать осторожно. Встроенный пьезоэлектрический зуммер есть в большинстве панелей. Но в шумном цеху его может быть не слышно, а в тихой диспетчерской он может свести с ума, если будет пищать на каждое событие. Эргономичная система должна иметь интеллектуальное управление звуком: разные тональности для разных типов аварий, возможность автоматического отключения звука после квитирования, но с сохранением визуальной индикации до устранения причины.

Куда движется промышленная эргономика? Очевидно, что сенсорные экраны не являются пределом. Технологии голосового управления (VUI), о которых мы писали в предыдущих материалах, начинают проникать в цеха. Представьте инженера по наладке, у которого обе руки заняты инструментом, а ему нужно посмотреть текущее значение тока двигателя. Вместо того чтобы класть инструмент, протирать перчатки, тыкать в экран, он просто спрашивает: «Покажи ток двигателя номер 5». Контроллер с поддержкой Edge AI и микрофонным массивом может распознать команду даже в шумном помещении благодаря технологии формирования луча (beamforming) и вывести информацию на экран или озвучить ответ.

Это не фантастика, а вопрос ближайших лет. Но внедрение таких систем требует еще более тщательной проработки эргономики. Голосовые команды не должны конфликтовать с обычным разговором персонала. Система должна понимать контекст: команда «Стоп» должна быть подтверждена, если она отдана голосом, чтобы случайное слово в разговоре не остановило линию.

Также развивается концепция контекстно-зависимых интерфейсов. Система должна «понимать», кто стоит перед панелью. Если подошел оператор – показать мнемосхему управления. Если подошел инженер по вибрации – сразу предложить графики спектров с датчиков. Это снижает количество лишних кликов и ускоряет доступ к нужной информации. Реализация этого возможна на базе современных панельных контроллеров, которые обладают достаточной вычислительной мощностью для запуска нескольких параллельных задач и сервисов распознавания.

Беспроводные интерфейсы также меняют ландшафт. Промышленный Wi-Fi с быстрым роумингом позволяет оператору ходить по цеху с планшетом, сохраняя сеанс связи без разрывов. Bluetooth Low Energy (BLE) дает возможность подключать диагностические датчики без проводов. Однако здесь важно помнить о кибербезопасности: радиоэфир невозможно физически изолировать, поэтому использование защищенных протоколов (WPA3 Enterprise, VPN-туннели) становится обязательным условием эргономичной, но безопасной системы.

В заключение хочется сказать о деньгах. Часто заказчики воспринимают требования к эргономике как «украшательство», на котором можно сэкономить. «И так сойдет, операторы привыкнут». Это опасное заблуждение. Привыкают люди ко всему, даже к плохим условиям труда. Но цена этой привычки – снижение внимательности, рост утомляемости и, как следствие, увеличение количества ошибок.

Стоимость часа простоя современного производства может исчисляться миллионами. Стоимость одной ошибки, приведшей к браку партии или повреждению оборудования, может превысить бюджет всего проекта автоматизации. Инвестиции в правильные экраны, в грамотное проектирование мнемосхем, в обучение операторов работе с интерфейсом окупаются многократно. Это не расходы, это страховка.

Кроме того, эргономичное рабочее место – это фактор удержания персонала. В условиях кадрового голода в промышленности комфортные условия труда становятся конкурентным преимуществом. Молодые специалисты не хотят идти на заводы, где их встречает серый ящик с мигающими лампочками и неудобным интерфейсом из 90-х. Они хотят работать с технологиями, которые уважают их время и интеллект. Современная панель оператора на базе Linux, с понятным интерфейсом, возможностью подключения периферии и удаленного доступа – это сигнал сотруднику, что предприятие развивается и заботится о своих людях. В этом сегменте сегодня есть достойные отечественные решения, например, продукция бренда СТАБУР, которые закрывают потребности в надежном «железе» без зависимости от импортных поставок.

Эргономика промышленных интерфейсов – это не про красоту. Это про эффективность, безопасность и уважение к человеку, который управляет сложнейшими технологическими процессами. И задача инженера-автоматчика – сделать так, чтобы этот человек чувствовал себя не винтиком в системе, а ее полноправным хозяином. Когда интерфейс становится прозрачным, когда оператор перестает замечать инструмент и видит только процесс – значит, работа выполнена хорошо.
